Tuotteen kuvaus:

3-akselinen lineaarimittojärjestelmä tarjoaa tarkat, kolmiulotteiset mittaukset monimutkaisille työkappaleille. Järjestelmä sisältää 3 eri liikepituutta: 16 in / 400 mm, 18 in / 450 mm ja 38 in / 950 mm, ja se soveltuu erityisesti tarkkuustyöstöön ja mittaukseen työstökoneilla.

Digitaalinen näyttö reagoi nopeasti ja näyttää mittatiedot selkeästi reaaliajassa. Järjestelmä tukee muun muassa ARC-leikkaustoimintoa ja viistojen reikärivien porausta, mikä helpottaa vaativia työstötehtäviä. Unitoiminto ja virrankatkaisumuisti varmistavat, että asetukset ja mittaustiedot säilyvät myös työskentelytaukojen tai sähkökatkoksen aikana.

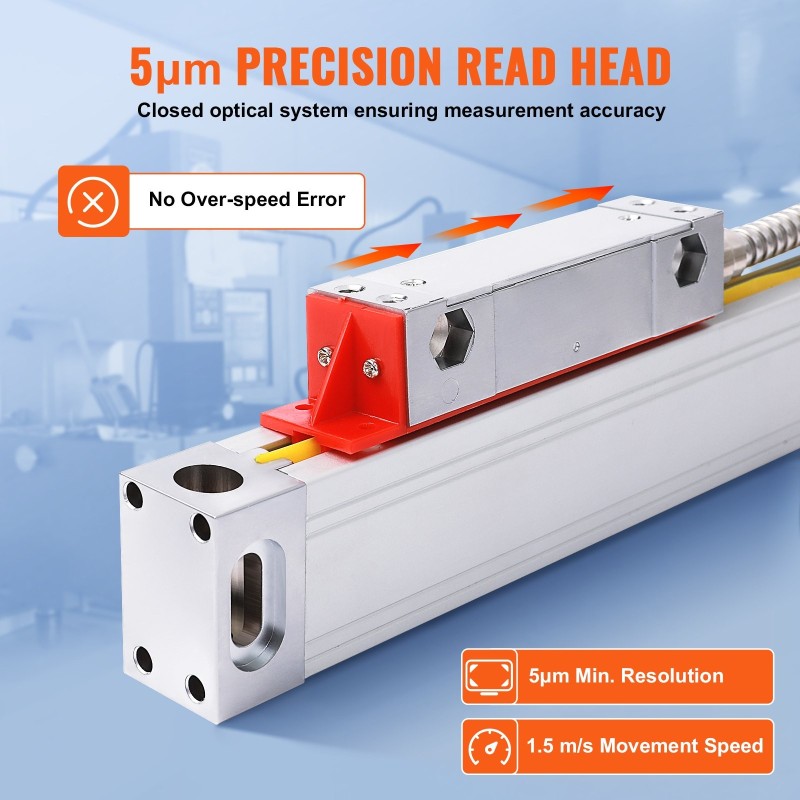

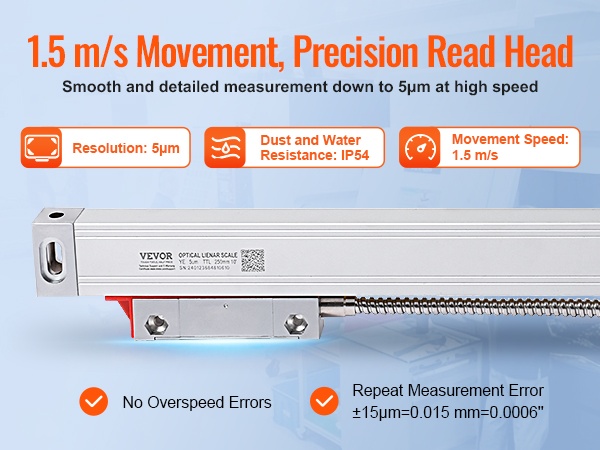

Hilavirheellinen lineaariviivain tarjoaa erittäin tarkan mittauksen 5μm resoluutiolla ja erittäin nopealla vasteella. Mittausvirhe on vain ±15μm (0.0006''), mikä tekee järjestelmästä soveltuvan tarkkuutta vaativiin koneistus- ja mittaussovelluksiin.

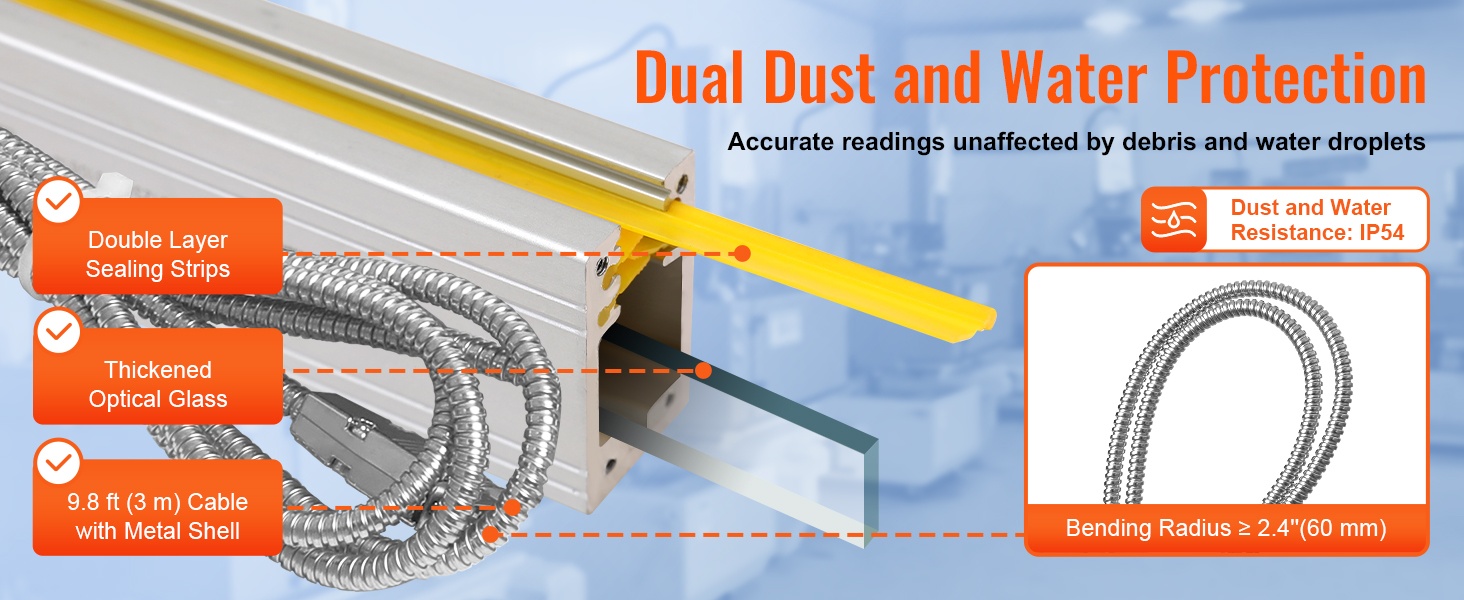

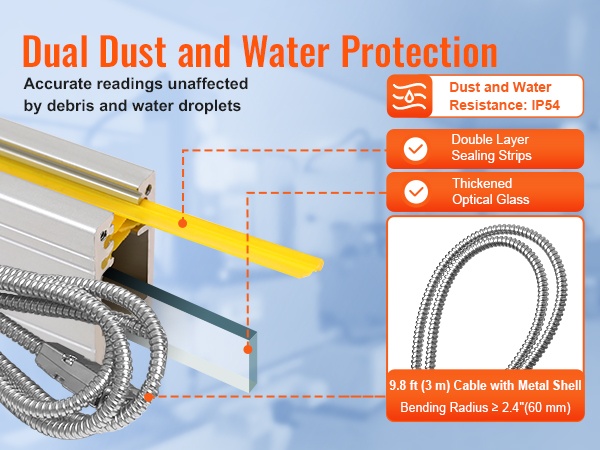

Lineaariviivain on suunniteltu kestämään vaativia olosuhteita. Kattava pöly- ja roiskesuojattu rakenne ja optimoitu kaksikerroksinen tiivistys suojaavat häiriöiltä, jotka voisivat muuten aiheuttaa mittausvirheitä.

Tärkeimmät ominaisuudet:

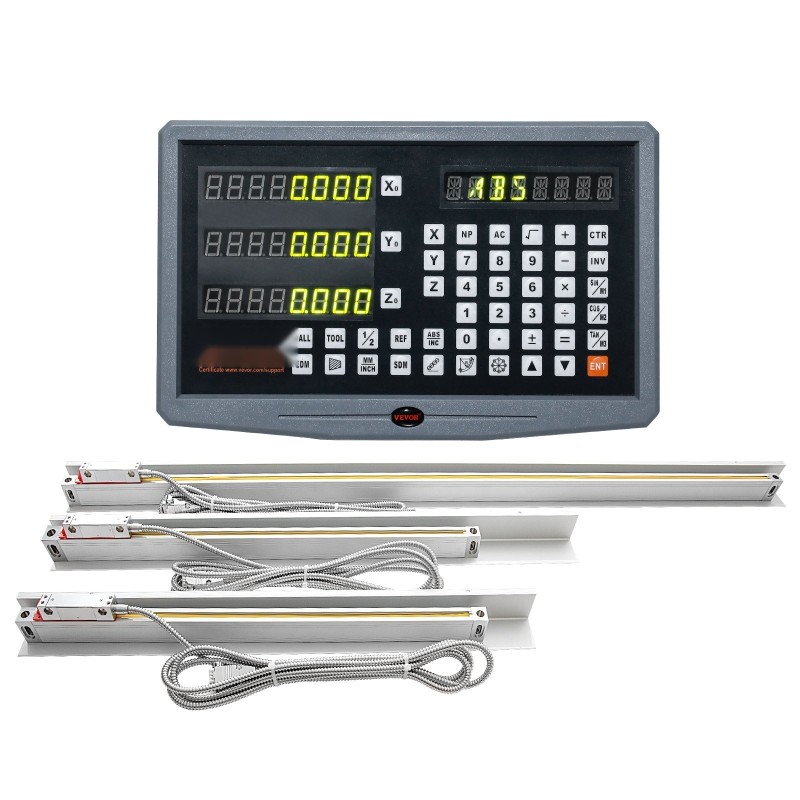

• 3-akselinen digitaalinen näyttö ja lineaariviivainsetti täsmälliseen työstökoneiden mittaukseen.

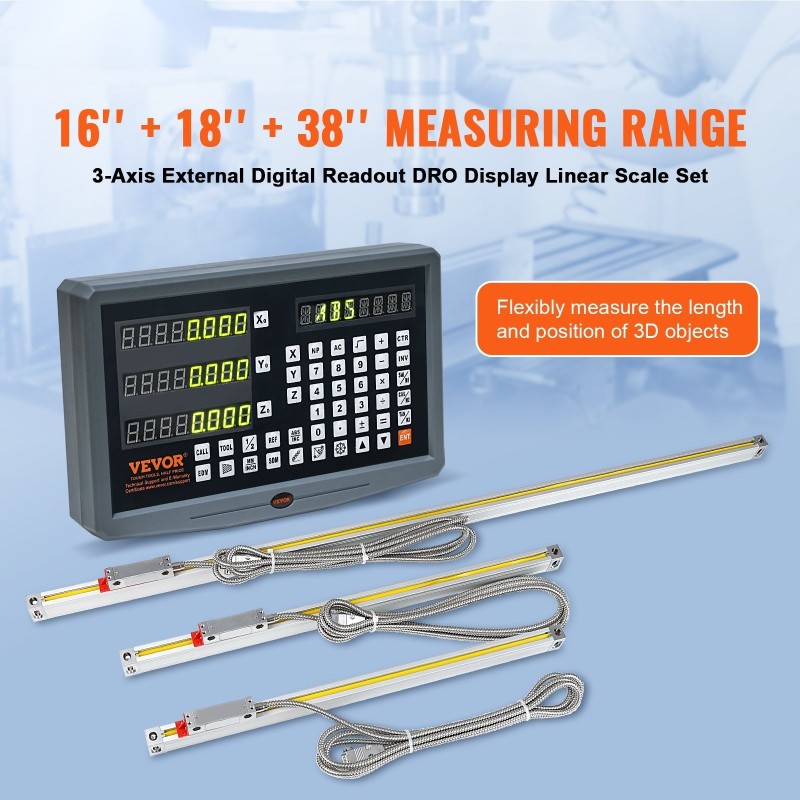

• 3 liikepituutta: 16 in / 400 mm, 18 in / 450 mm, 38 in / 950 mm erilaisiin käyttökohteisiin.

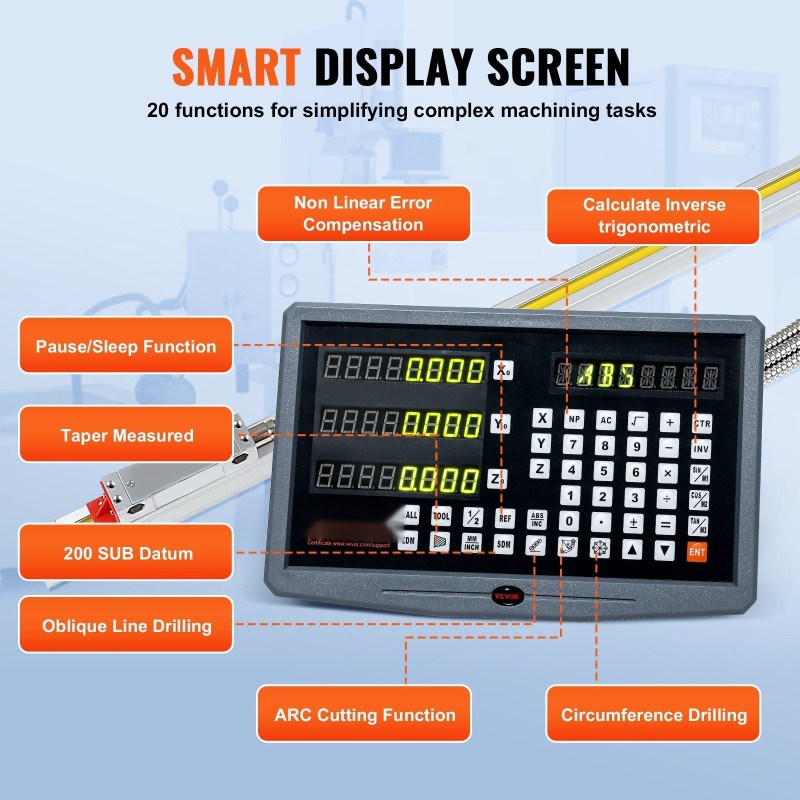

• Digitaalinen näyttö ARC-leikkaustoiminnolla ja kehäporaustoiminnoilla helpottaa monimutkaisia työstöjä.
• 5μm resoluutio ja pieni mittausvirhe ±15μm tarkkaan mittaukseen.
• Pölyä ja vettä kestävä rakenne kaksikerroksisella tiivistyksellä parantaa luotettavuutta.
• Unitoiminto ja virrankatkaisumuisti pitävät asetukset ja tiedot tallessa.

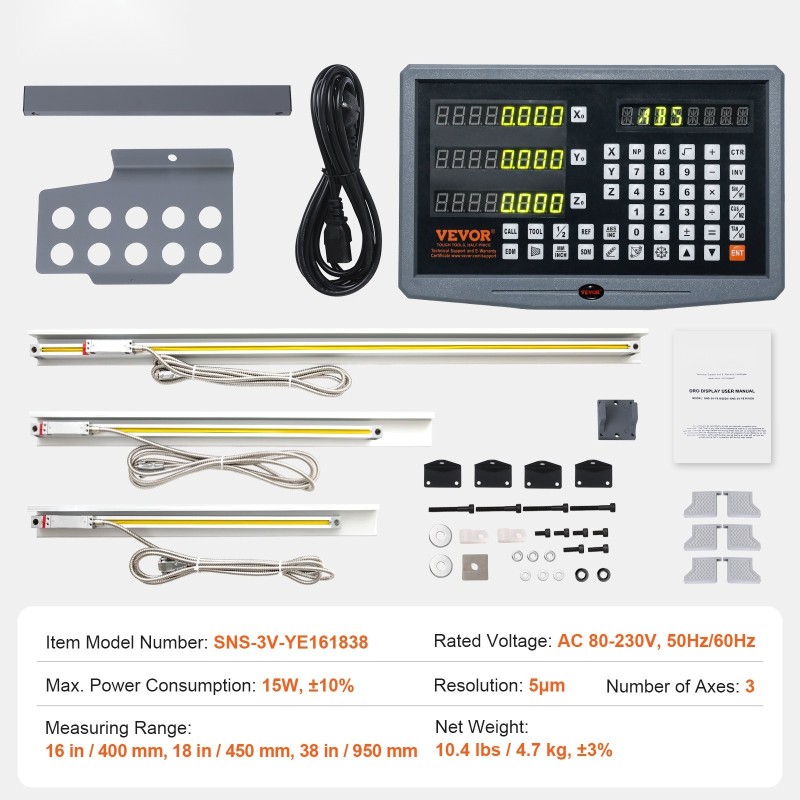

Tekniset tiedot:

• Akselien lukumäärä: 3
• Mitta-alueet: 16 in / 400 mm, 18 in / 450 mm, 38 in / 950 mm
• Resoluutio: 5μm
• Näytön resoluutio (lineaarimittaus): 10μm
• Suurin tehonkulutus: 15W, ±10%
• Nimellisjännite: AC 80–230V, 50 Hz / 60 Hz
• Nettopaino: 10.4 lbs / 4.7 kg, ±3%
• Malli: SNS-3V-YE161838
• Maksimivirhe lineaariviivaimessa: ±15μm (0.0006'')
