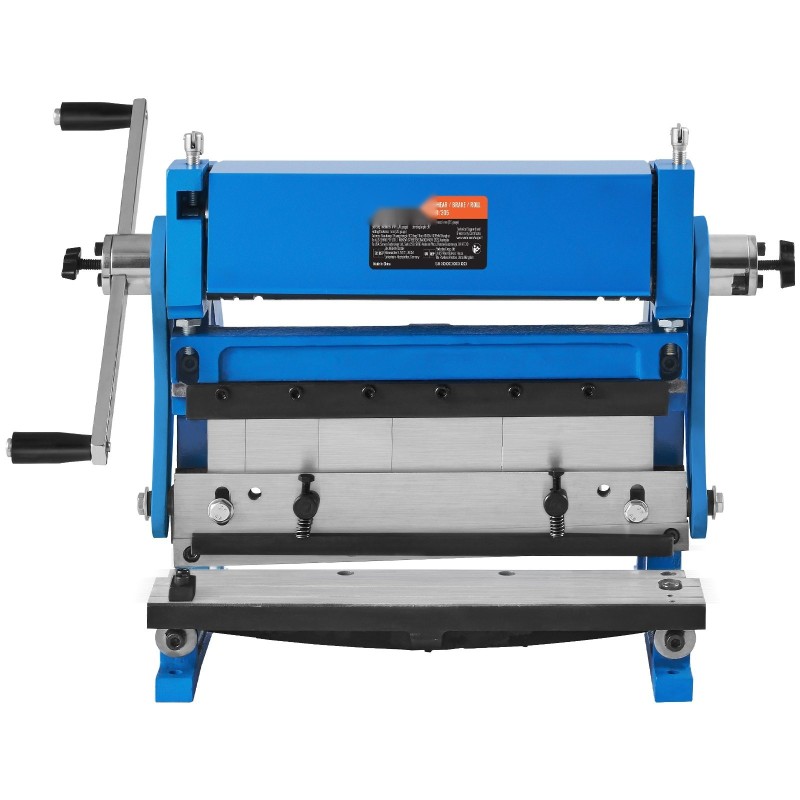

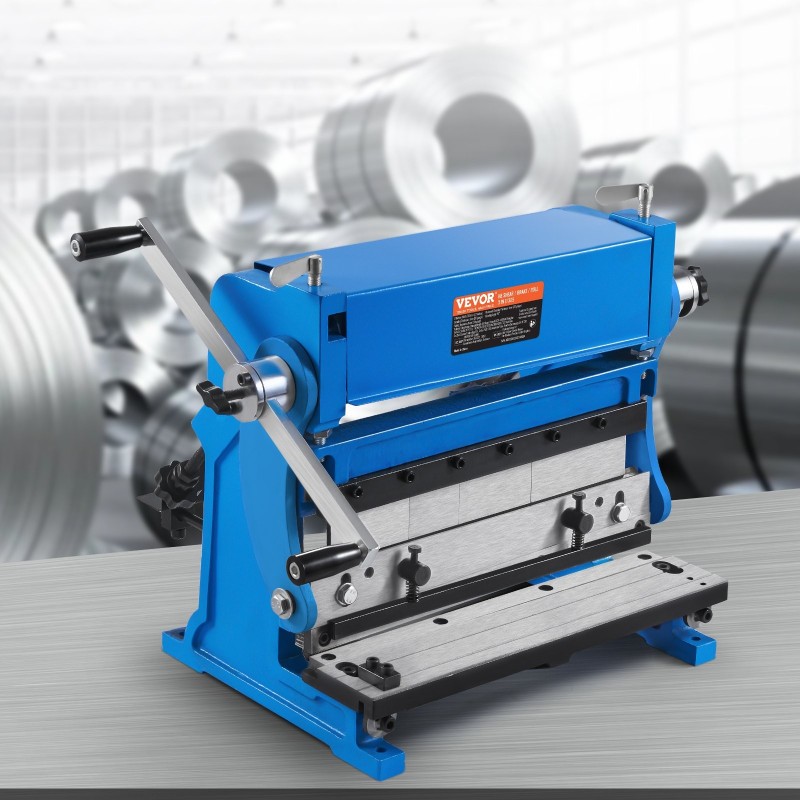

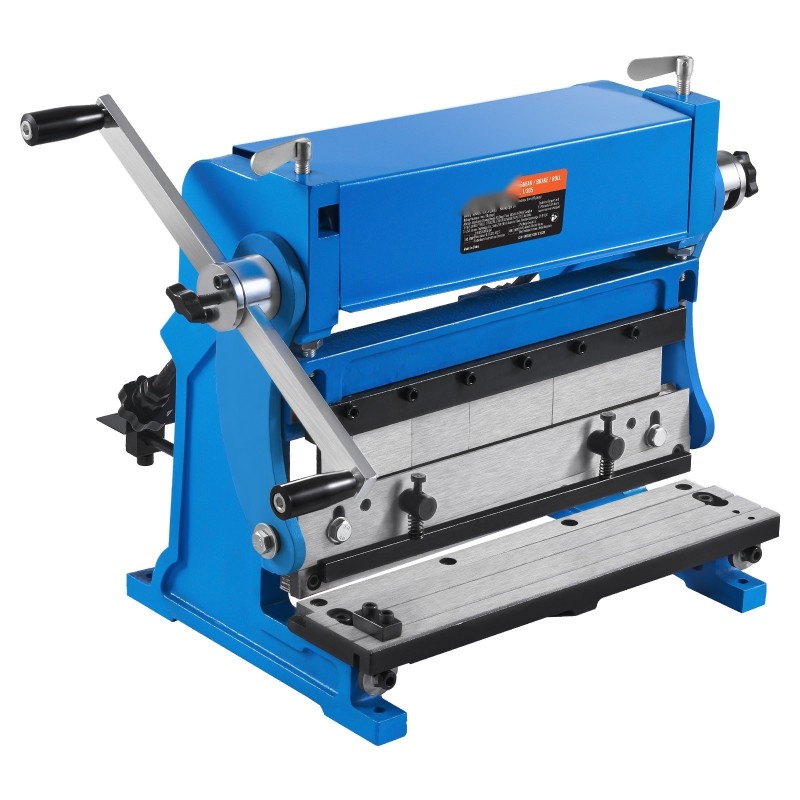

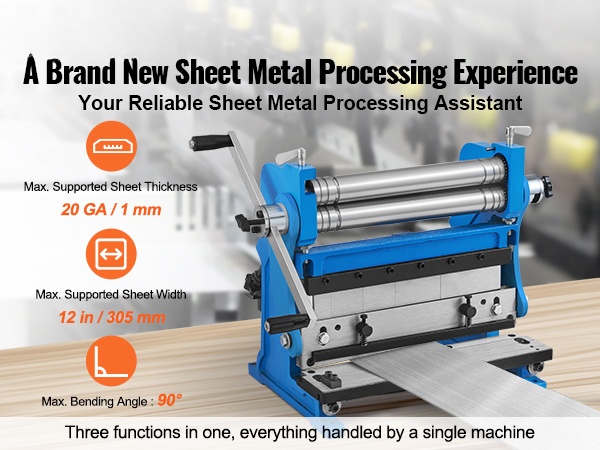

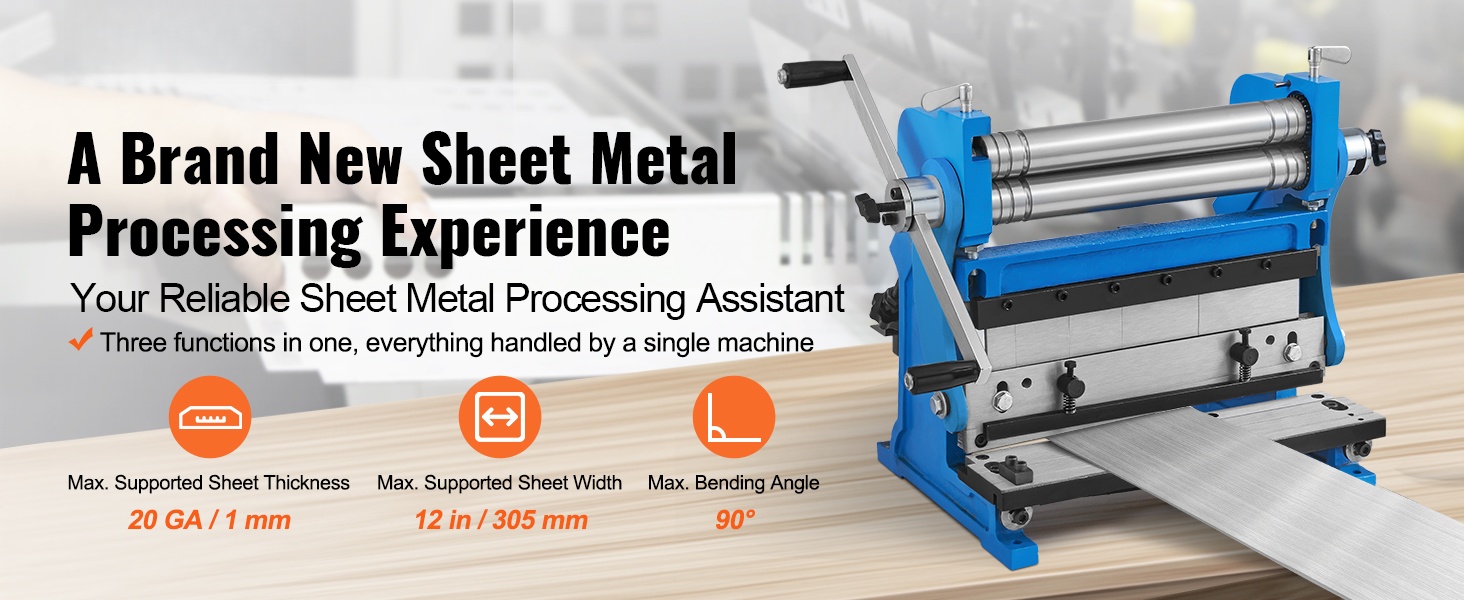

Monitoiminen levytyökone yhdistää rullaamisen, taivutuksen ja leikkauksen yhteen kompaktin kokoiseen laitteeseen. Rullien asentoa voi säätää säätönupilla, taivutuskulma on jopa 90°, ja kone leikkaa erilaisia levymateriaaleja tarkasti.

Tärkeimmät ominaisuudet:

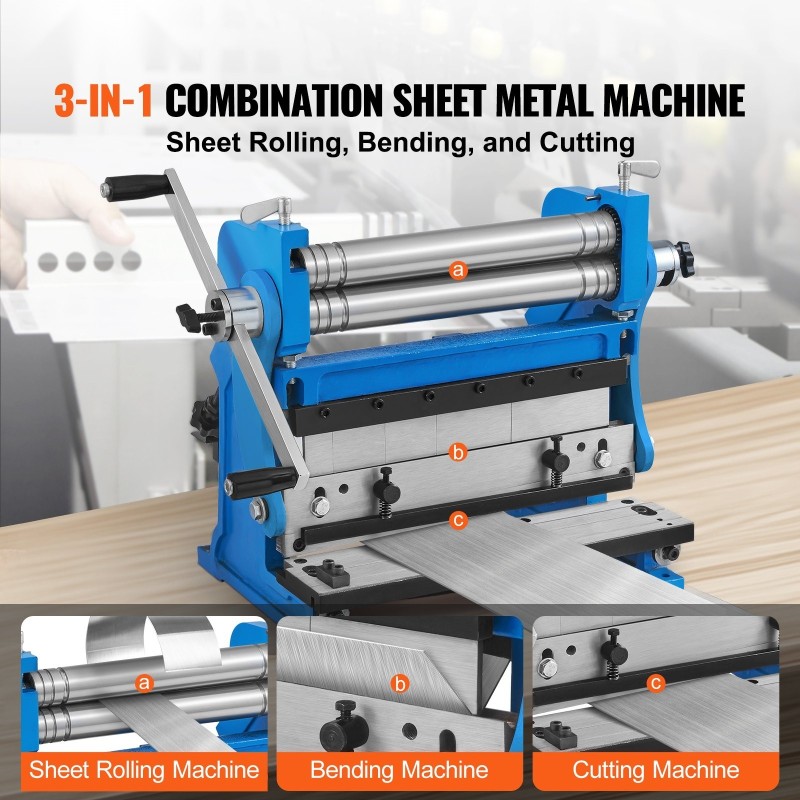

- 3-in-1-rakenne: rullaaminen, taivutus ja leikkaus samassa koneessa
- Kompakti koko työpajaan tai pienempiin tuotantotiloihin
- Säädettävä rullan kaarevuus sylinterimäisten ja kartiomaisten kappaleiden valmistukseen

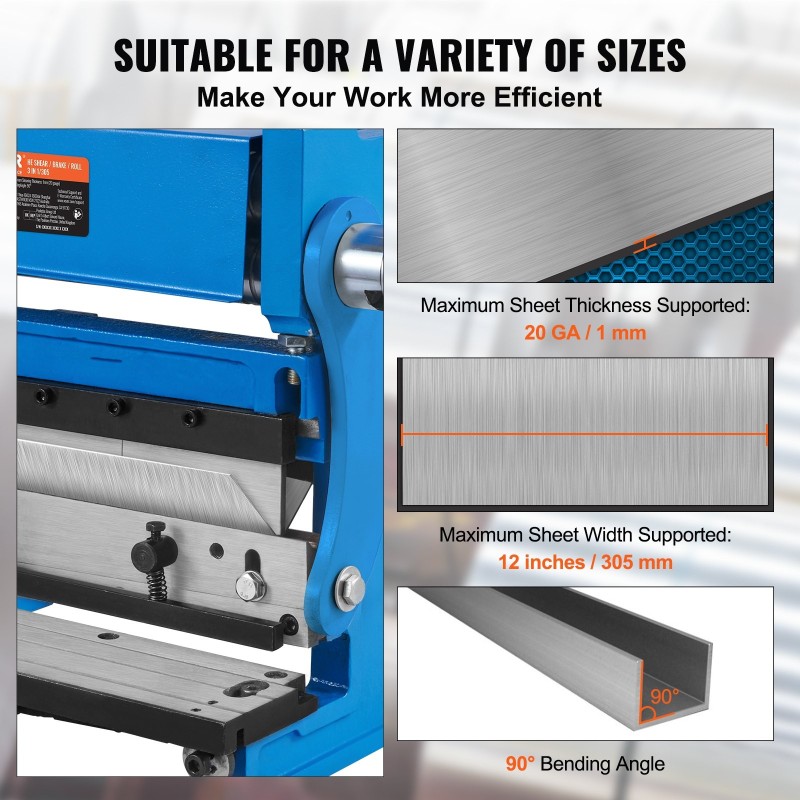

- Soveltuu enintään 20 GA / 1 mm paksuille ja 12 in / 305 mm leveille levyille
- Suurin taivutuskulma 90° ± 1° tarkkaan levyn taivutukseen
- Kulutusta kestävät terät ja muotit pitkäaikaiseen käyttöön

Rakenne ja materiaalit:

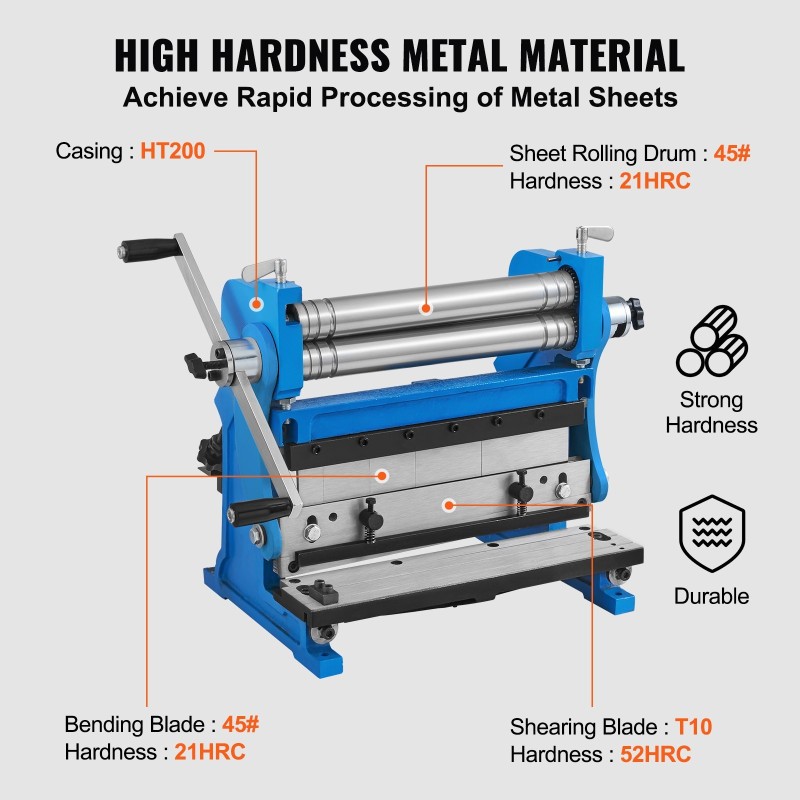

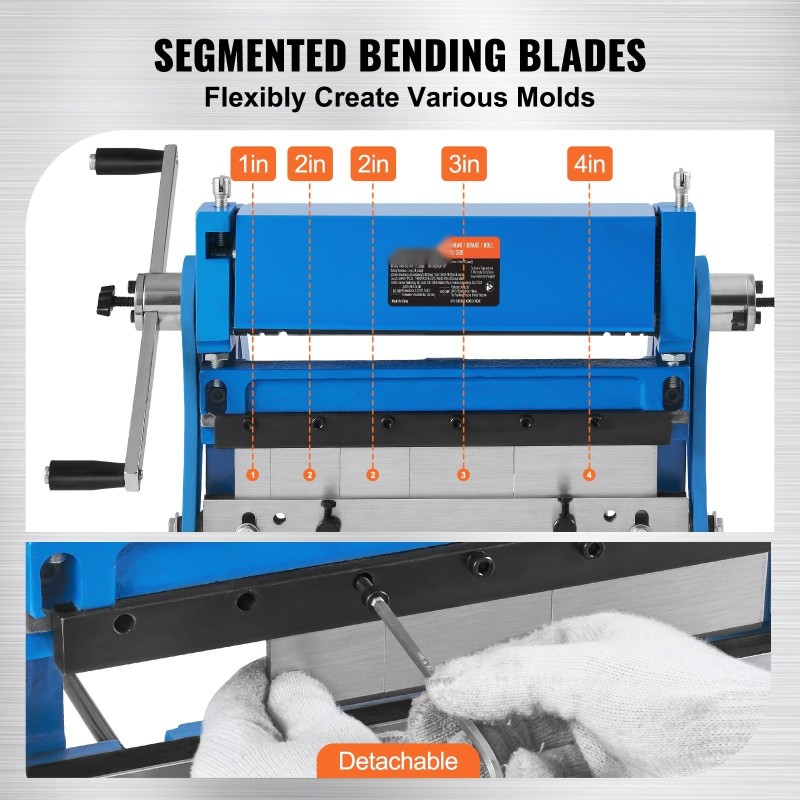

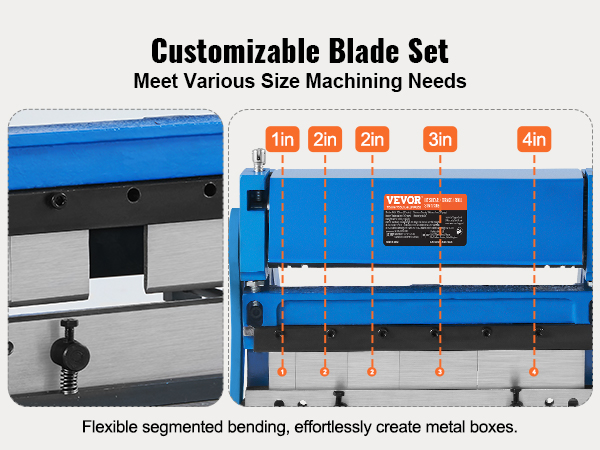

Runko on valmistettu teollisuusluokan materiaaleista (Q235, 45#, HT200), jotka parantavat jäykkyyttä ja käyttöikää. Ylätaivutustyökalu ja alamuotti on valmistettu tukevasta 0.2 in / 5 mm paksusta 45#-materiaalista, ja mukana tulee viisi erikokoista terää: 1", 2 x 2", 3" ja 4". Näillä saat taivutettua helposti matalahiilista terästä ja alumiinia.

Leikkaus- ja taivutuskyky:

Kone tukee enintään 20 GA / 1 mm leikkauspaksuutta sekä enintään 12 in / 305 mm leikkaus- ja taivutusleveyttä. Enimmäistaivutuspituus on 28 in / 710 mm (±10 mm), mikä mahdollistaa pidempien kappaleiden käsittelyn. Suurin taivutuspaksuus on 20 GA / 1 mm, ja suurin taivutuskulma 90° ± 1°.

Rullausominaisuudet:

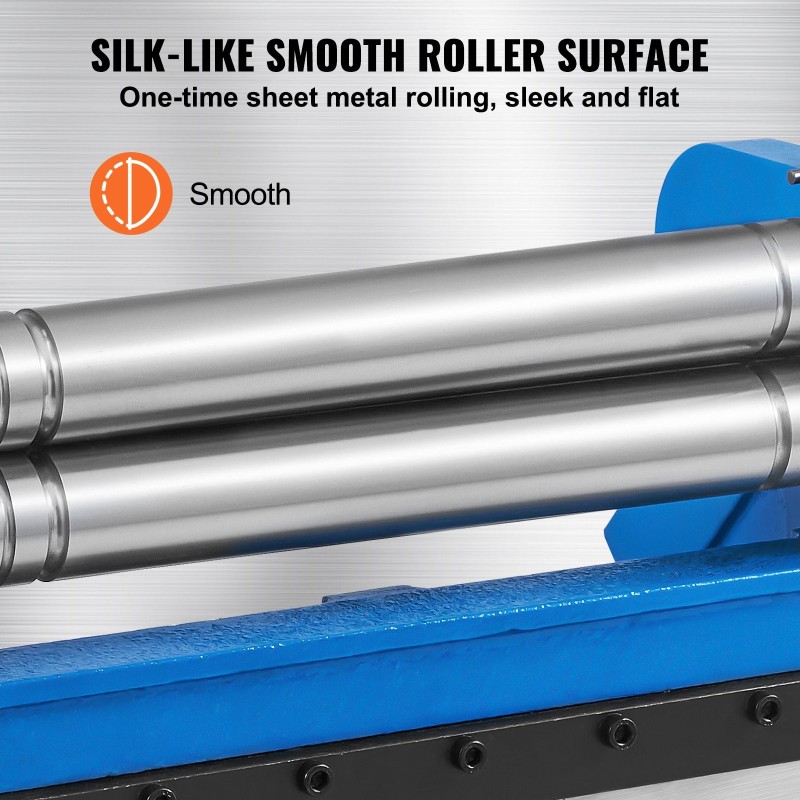

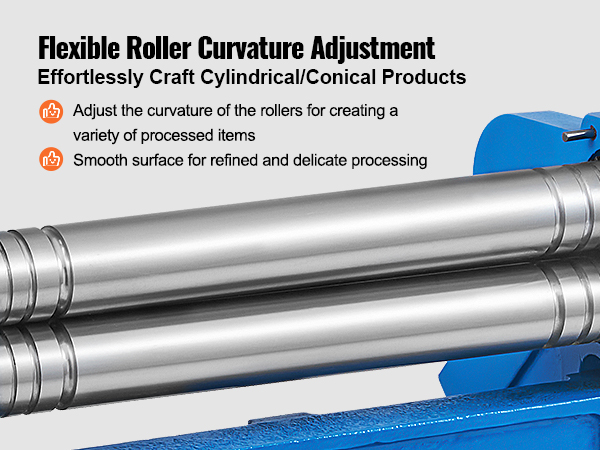

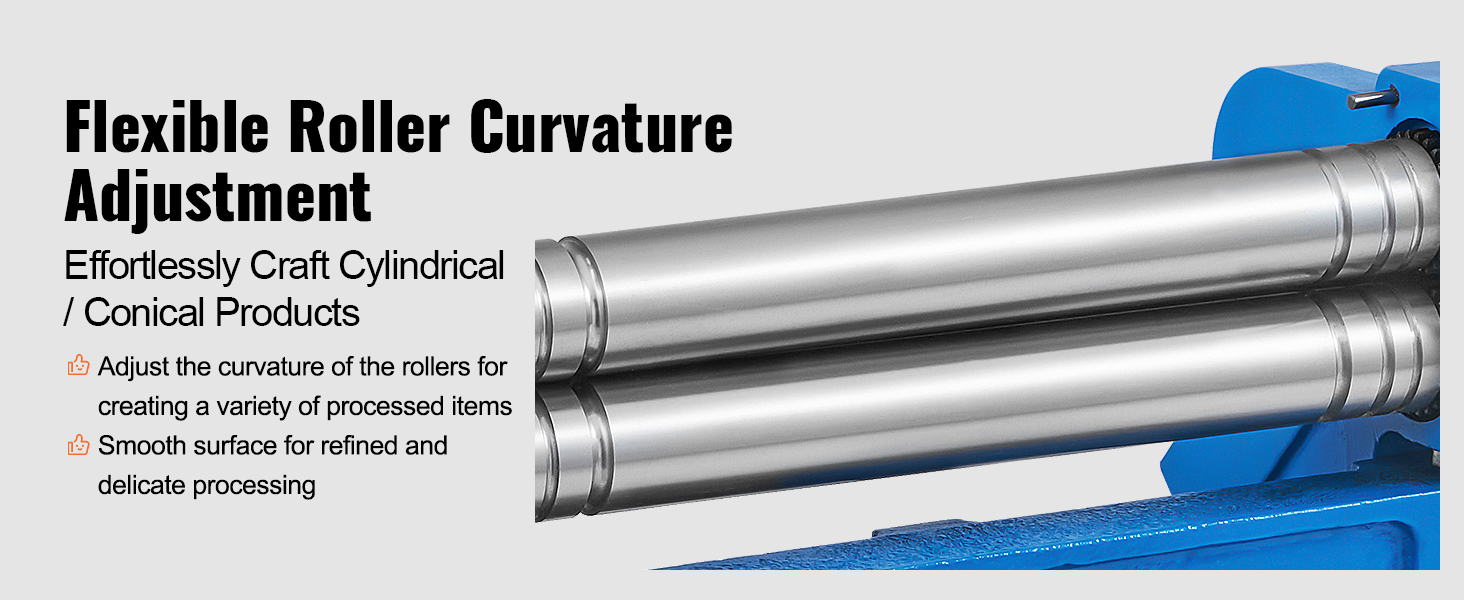

Rulla on varustettu tarkalla kaarevuudensäätötekniikalla, jonka avulla voit muotoilla sylinterimäisiä ja kartiomaisia kappaleita ja saada tasaisen pinnan. Pienin levyn rullaushalkaisija on 1.8 in / 45 mm. Rullan pituus on 12 in / 305 mm (±3 mm) ja suurin rullaustyöleveys 12 in / 305 mm (±3 mm).

Helppo käyttö:

Käyttövipujen ja säätönuppien selkeä asettelu tekee koneesta helppokäyttöisen myös toistuvissa tuotantotöissä. Modulaarinen rakenne helpottaa terien ja muottien vaihtoa sekä huoltoa.

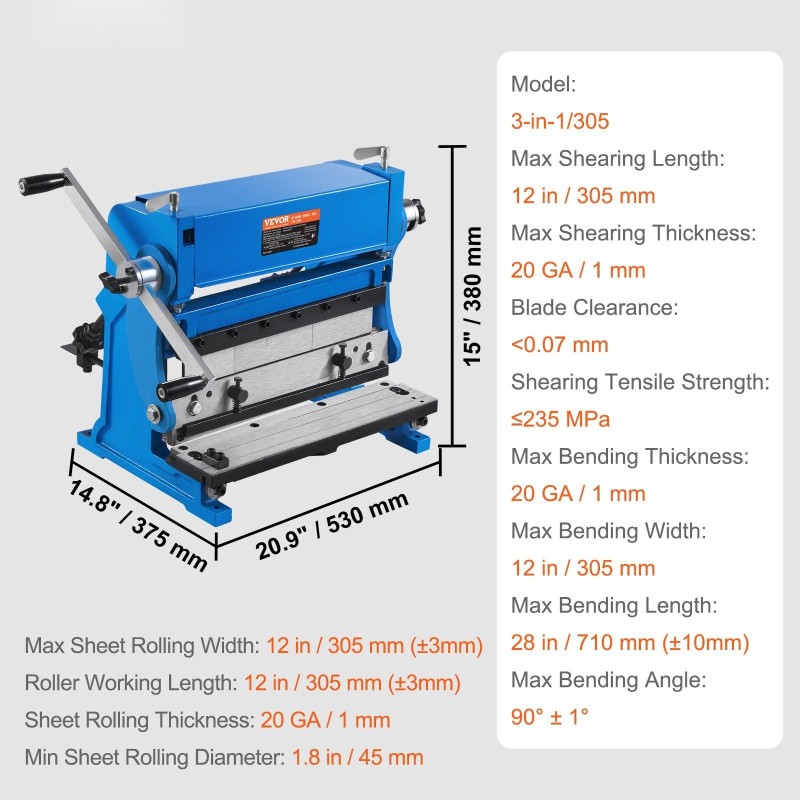

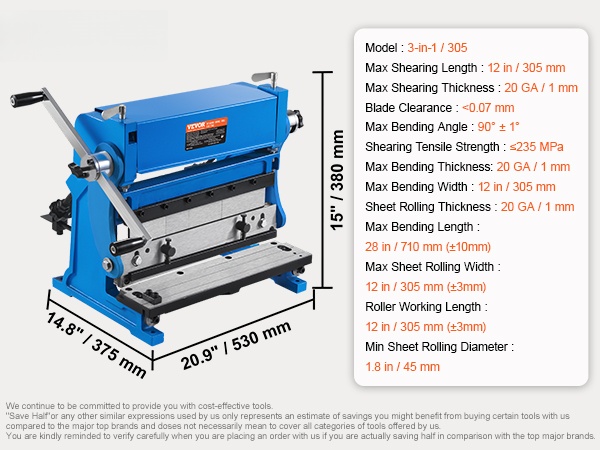

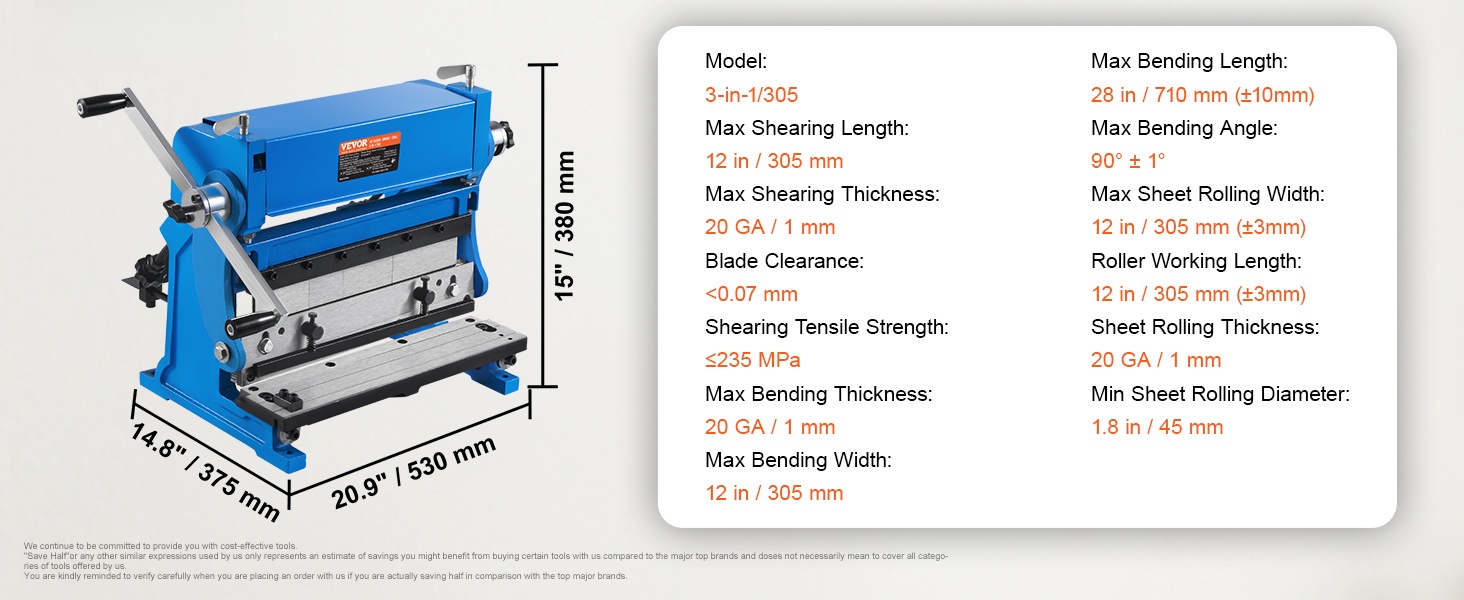

Tekniset tiedot:

Minimi levyn rullaushalkaisija: 1.8 in / 45 mm
Leikkausterä – paksuus: 0.4 in / 10 mm
Leikkausterä – pituus: 14 in / 354 mm
Leikkausterä – leveys: 0.8 in / 20 mm
Leikkausterä – kovuus: 52 HRC
Leikkausterän materiaali: T10
Ylätaivutustyökalu: suora terä
Ylätaivutustyökalun paksuus: 0.2 in / 5 mm
Ylätaivutustyökalun pituus: 12 in / 307 mm
Ylätaivutustyökalun leveys: 2.3 in / 58 mm
Ylätaivutustyökalun kovuus: 21 HRC
Ylätaivutustyökalun materiaali: 45#
Päämateriaalit: Q235, 45#, HT200
Levyrullan halkaisija: 1.5 in / 38 mm
Levyrullan pituus: 12 in / 305 mm
Levyrullan kovuus: 21 HRC
Levyrullan materiaali: 45#
Levyrullauksen paksuus: 20 GA / 1 mm
Suurin taivutuspituus: 28 in / 710 mm (±10 mm)
Leikkauksen murtolujuus: ≤235 MPa
Tuotteen mitat: 20.9 x 14.8 x 15 in / 530 x 375 x 380 mm
Alataivutusmuotti: V-muotoinen muotti
Alataivutusmuotin paksuus: 0.8 in / 20 mm
Alataivutusmuotin pituus: 13.8 in / 350 mm
Alataivutusmuotin leveys: 2.5 in / 63 mm
Alataivutusmuotin kovuus: 21 HRC
Alataivutusmuotin materiaali: 45#
Suurin leikkauspaksuus: 20 GA / 1 mm
Rullan työpituus: 12 in / 305 mm (±3 mm)
Suurin levyrullauksen leveys: 12 in / 305 mm (±3 mm)
Pintakäsittely ja väri: maalattu
Tuotemallinumero: 3-in-1/305

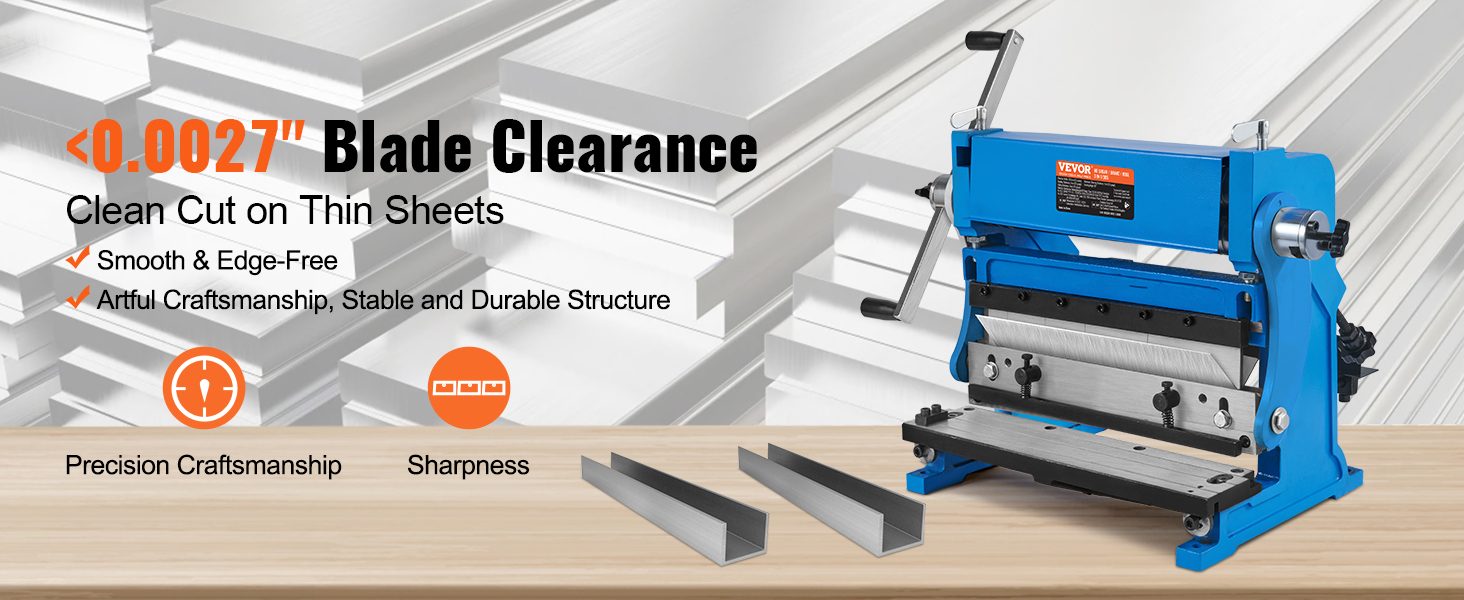

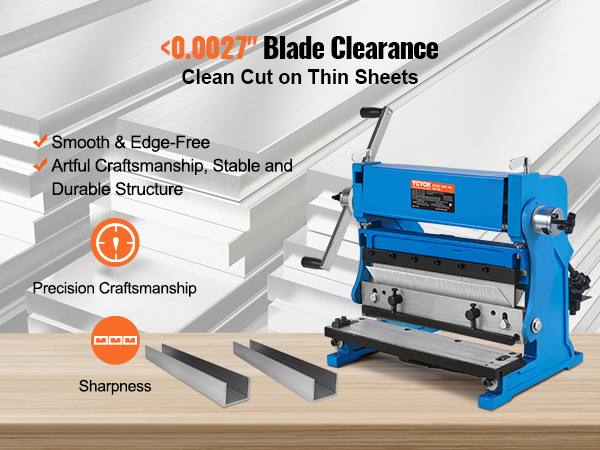

Terän välys: <0.07 mm
Suurin taivutuspaksuus: 20 GA / 1 mm
Suurin taivutuskulma: 90° ± 1°
Suurin leikkauspituus: 12 in / 305 mm
Nettopaino: 90 pounds / 41 kg
Suurin taivutusleveys: 12 in / 305 mm

3-in-1 levytyökone

Kompakti kone yhdistää rullaamisen, taivutuksen ja leikkauksen yhteen laitteeseen. Rullien asentoa voi säätää nupilla, taivutuskulma yltää 90 asteeseen, ja kone soveltuu erilaisten levymateriaalien käsittelyyn.

Kone on rakennettu valituista teollisuusmateriaaleista, jotka tarjoavat hyvän kulutuskestävyyden ja pitkän käyttöiän. Vankka rakenne auttaa säilyttämään tarkkuuden myös toistuvassa käytössä.

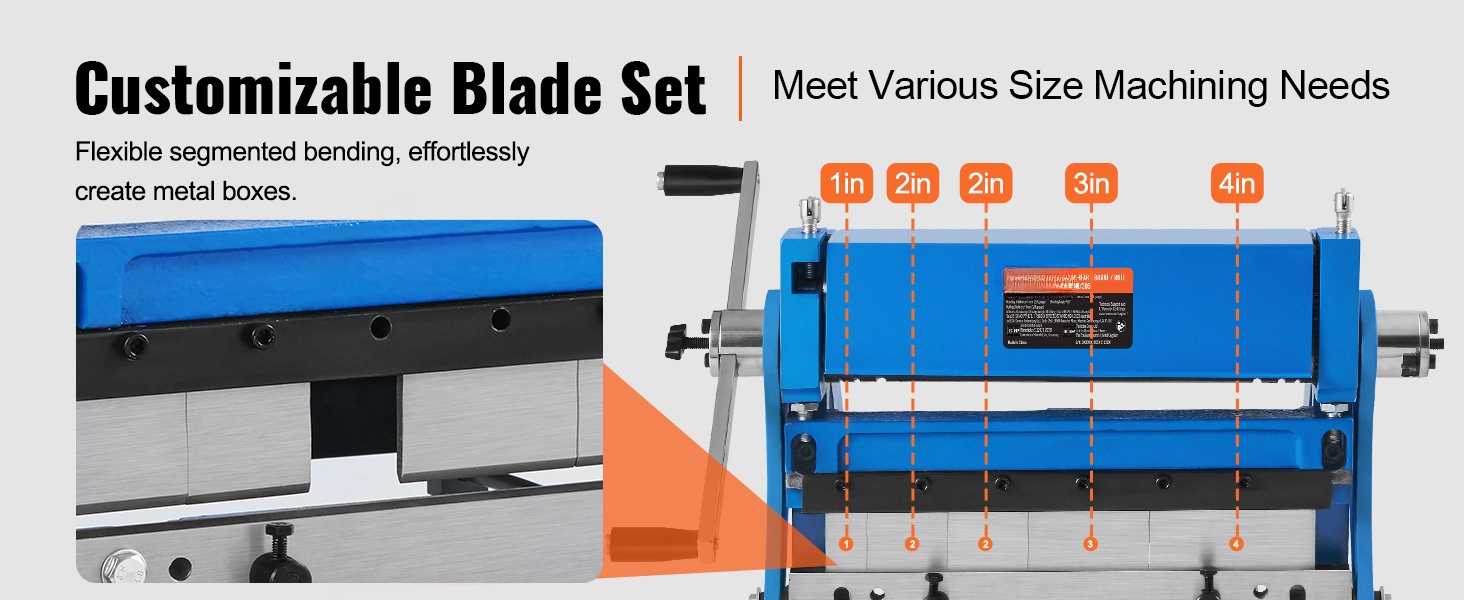

Ylätaivutustyökalu ja alataivutusmuotti on valmistettu 0.2 in / 5 mm paksusta 45#-materiaalista. Mukana tulevat viisi erikokoista terää (1", 2 x 2", 3" ja 4"), joiden avulla matalahiilisen teräksen ja alumiinin taivutus sujuu vaivattomasti.

Rulla on varustettu tarkalla kaarevuudensäätötekniikalla, jolla voit muodostaa laajan valikoiman sylinterimäisiä ja kartiomaisia kappaleita ja saavuttaa tasaisen, siistin levypinnan.

3-in-1-levytyökone mahdollistaa monentyyppiset levynkäsittelytehtävät. Se tukee enintään 20 GA / 1 mm paksuja ja 12 in / 305 mm leveitä levyjä ja tarjoaa jopa 90 asteen taivutuskulman.
