150HP hydraulinen perämoottorin ohjaussarjat

Tämä hydraulinen ohjausjärjestelmä soveltuu perämoottoreille, joiden teho on enintään 150HP. Peräsinakselin alumiiniseoksesta valmistettu kuori kestää meriolosuhteita, ja kaksisuuntaisella lukitusventtiilillä varustettu sylinteri parantaa hallittavuutta ja ajomukavuutta.

Tärkeimmät ominaisuudet

• Sopii perämoottoreille tehoon ≤150HP

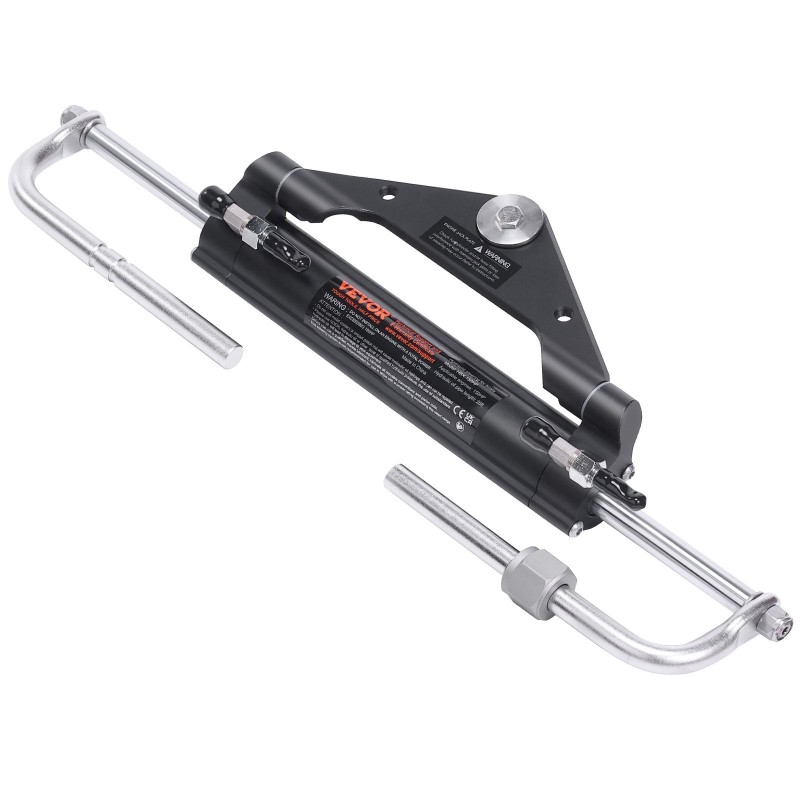

• Kestävä alumiiniseoksinen peräsinakselin kuori meriympäristöön

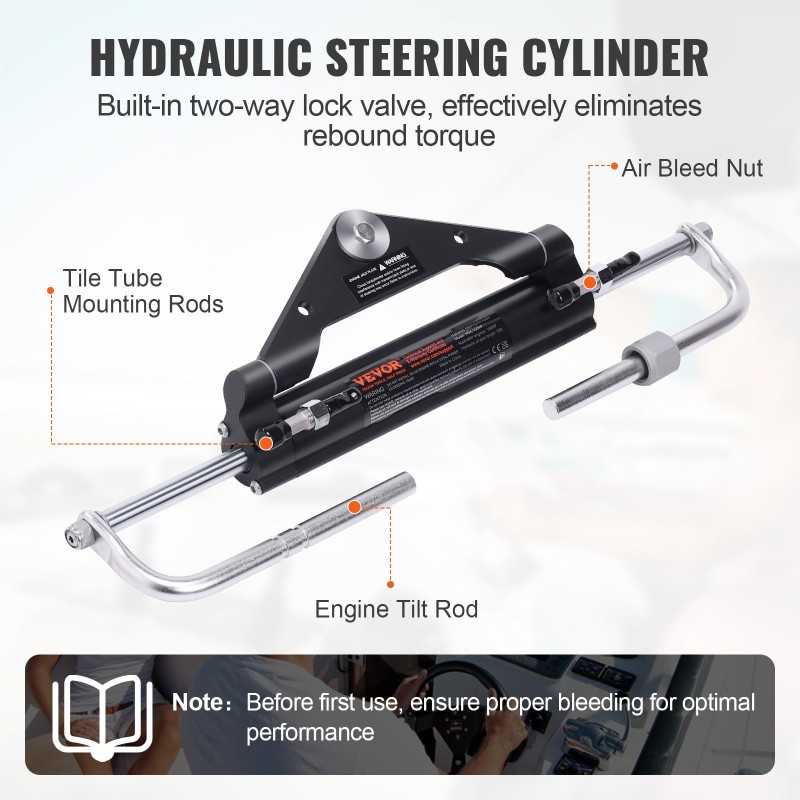

• Kaksisuuntainen lukitussylinteri vähentää ohjausvälystä
• Irrotettava öljytiiviste helpottaa tarkastuksia ja huoltoa
• Kiinteän pituinen 26 ft hydrauliletku, jonka voi katkaista sopivaksi
• Pikaliittimet 5/16" helpottavat asennusta ja myöhempiä huoltoja
• Toimitetaan kattavalla tarvikekokonaisuudella asennusta varten

Tuotteen kuvaus

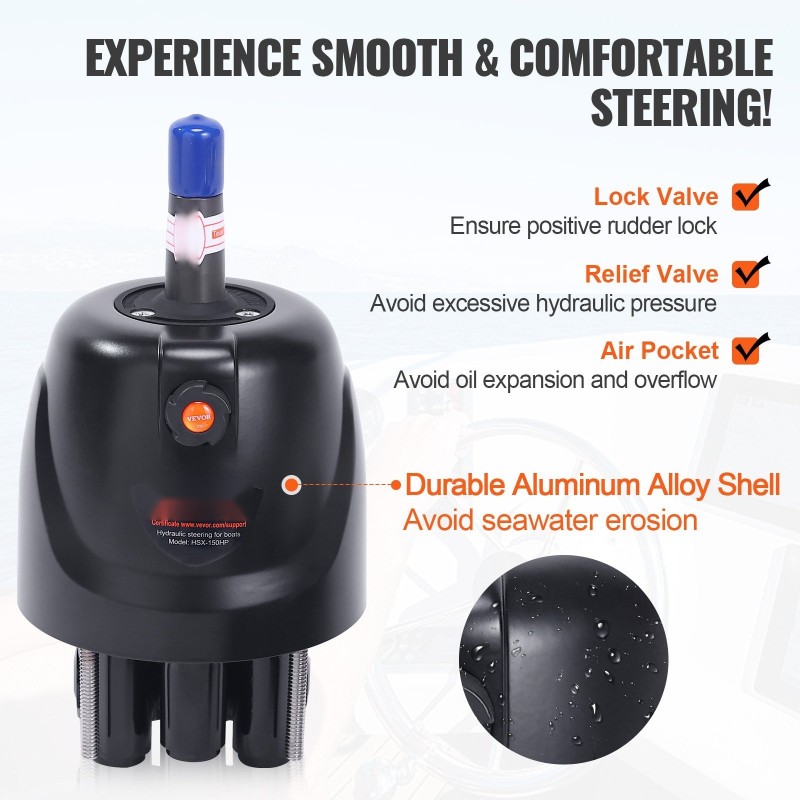

Järjestelmä mahdollistaa hydraulisen ohjauksen asentamisen jopa 150HP perämoottoreihin. Alumiiniseoksinen peräsinakselin kuori kestää korroosiota ja rasitusta, mikä pidentää käyttöikää ja parantaa luotettavuutta.

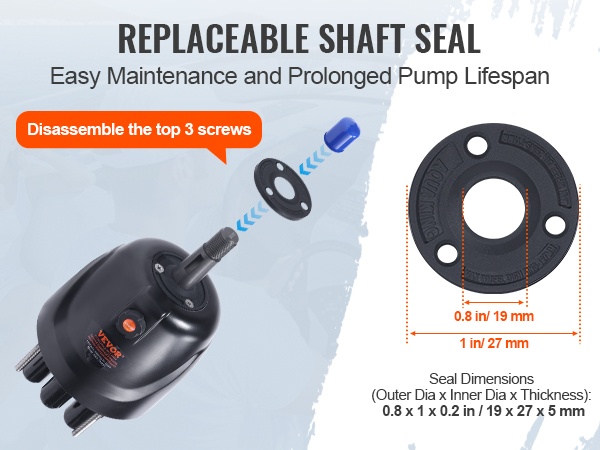

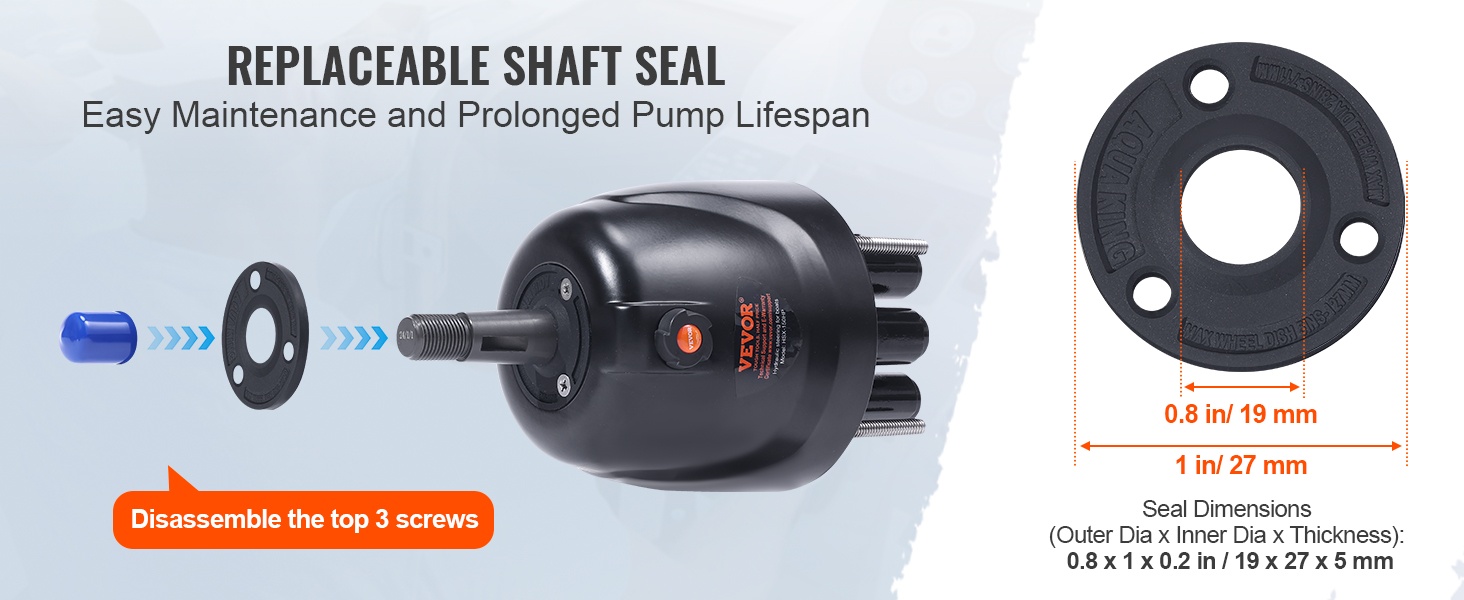

Irrotettavan öljytiivisteen ansiosta järjestelmän tarkastukset ja huolto on helppo tehdä myöhemmin. Kuluneiden tai vaurioituneiden tiivisteiden aiheuttama suorituskyvyn heikkeneminen on näin helpompi ehkäistä, ja ohjaus pysyy herkkänä ja tasaisena.

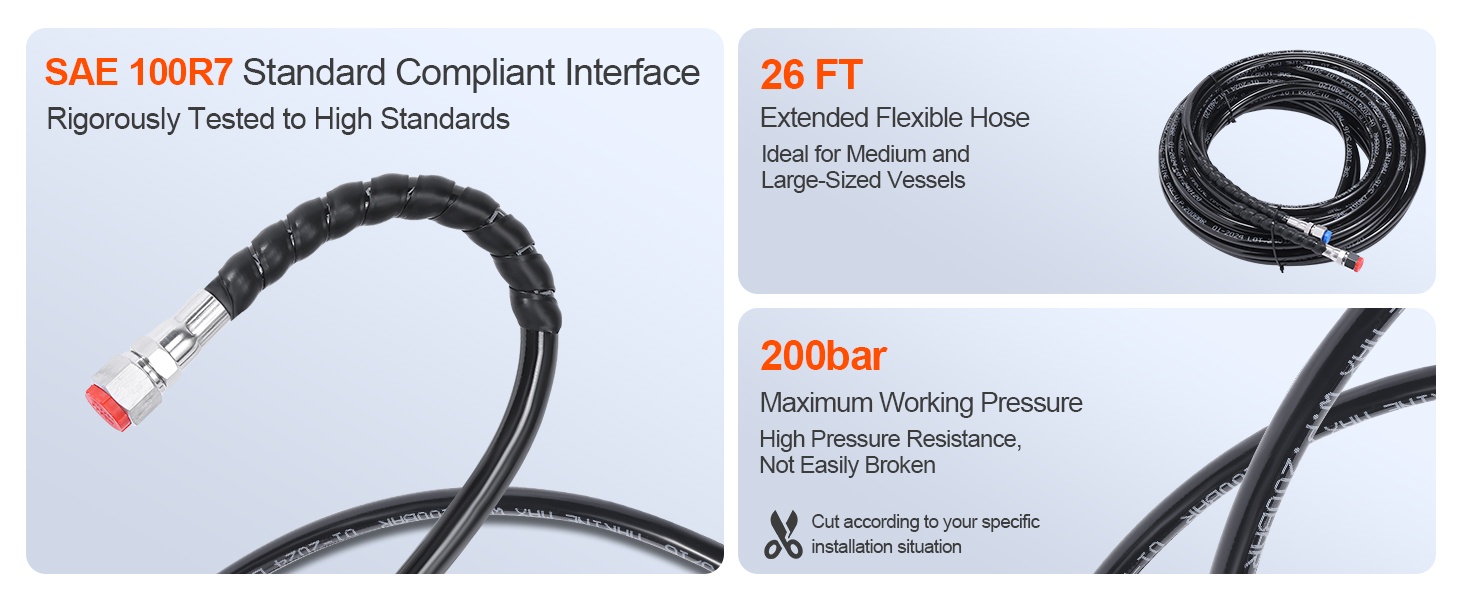

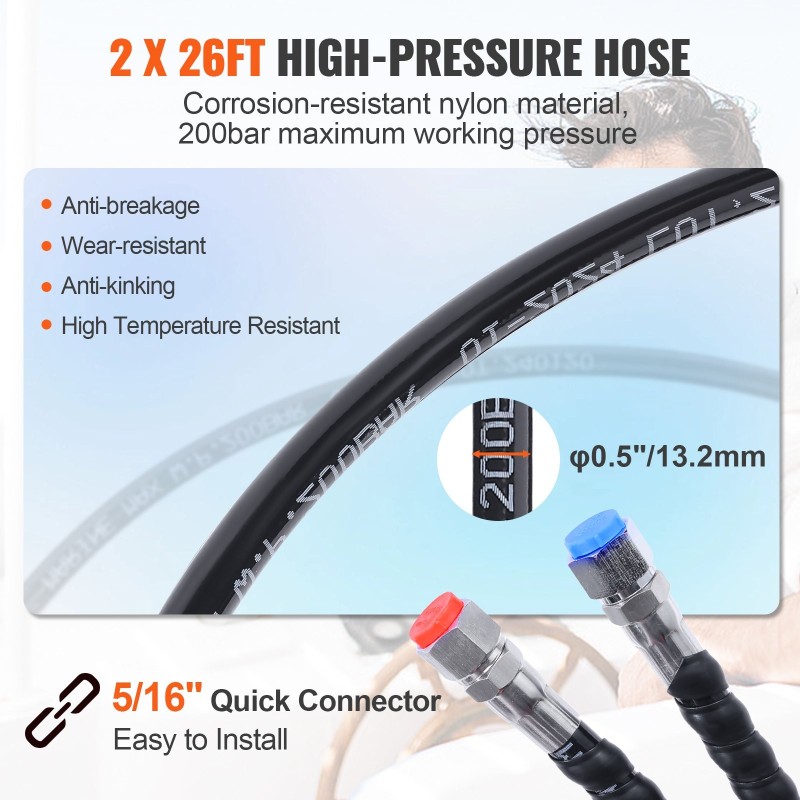

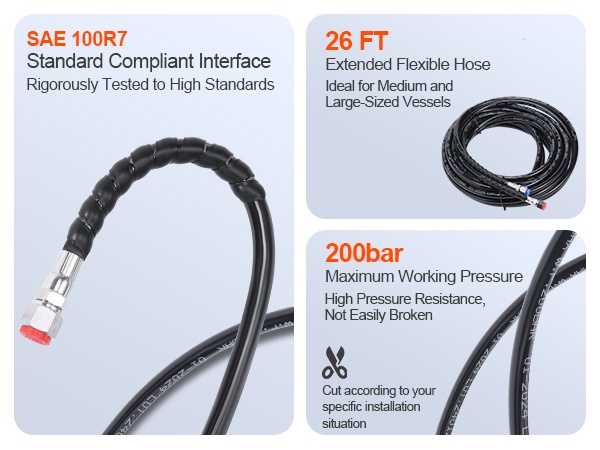

Toimitukseen sisältyy 26 ft hydrauliletkut, jotka voidaan katkaista veneeseen sopivaan pituuteen. Pikaliittimet (5/16") tekevät asennuksesta nopean ja helpommin toistettavan esimerkiksi huollon tai muutostöiden yhteydessä.

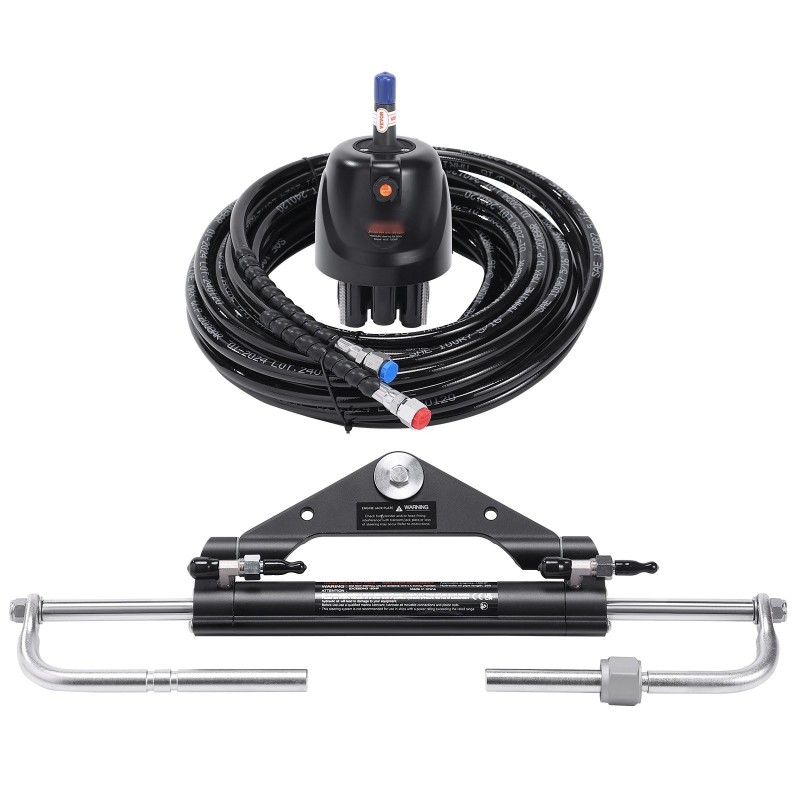

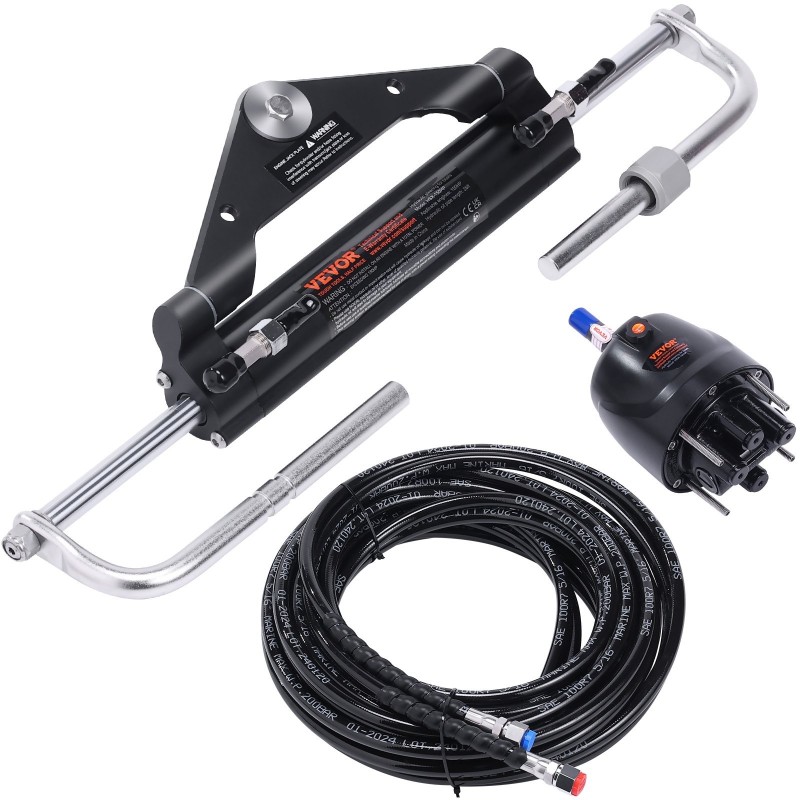

Hydraulinen ohjaussarja sisältää kaiken perusasennukseen tarvittavan: hydraulisen ohjaussylinterin, hydraulipumpun, kaksi 26 ft hydrauliletkua sekä kattavan tarvikesarjan kiinnitystä ja käyttöönottoa varten.

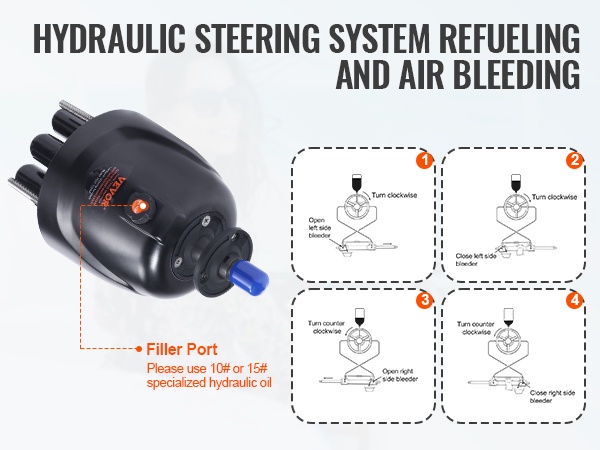

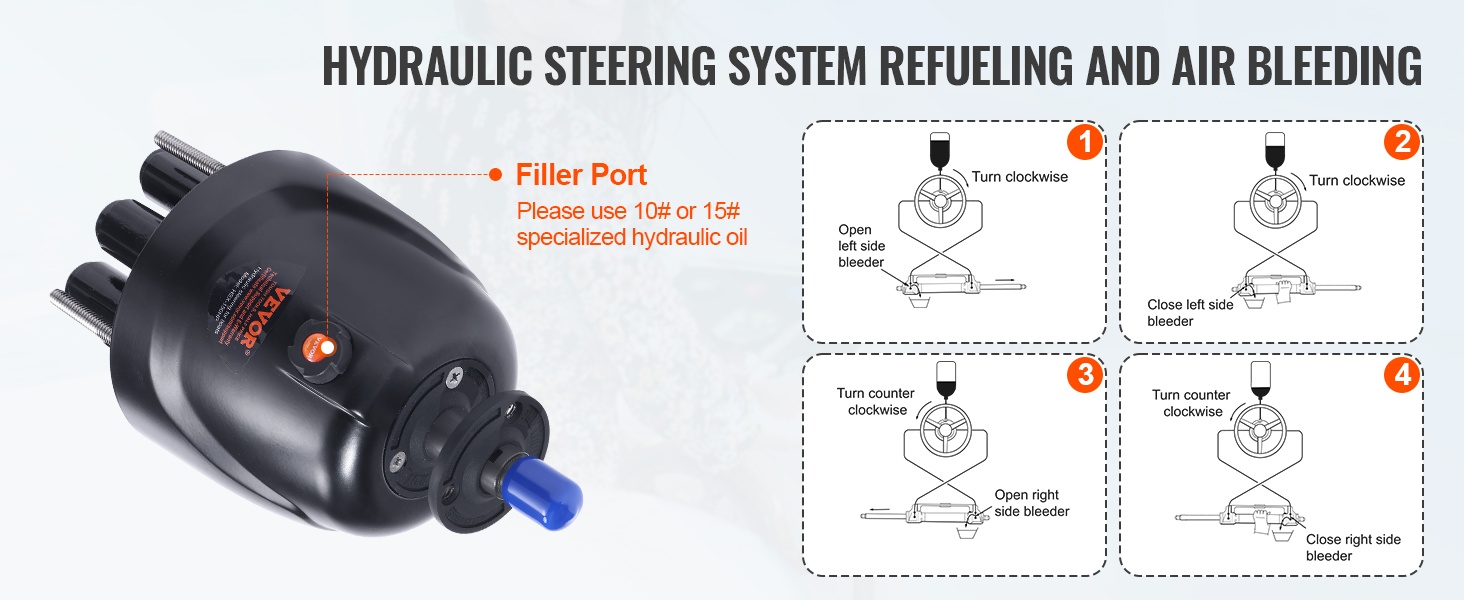

Ennen käyttöönottoa järjestelmä tulee täyttää öljyllä ja ilmata huolellisesti. Jos ohjaus tuntuu viiveiseltä tai teho heikkenee, hydraulic-nesteen määrä ja kunto on syytä tarkistaa ja järjestelmä ilmata uudelleen. Käyttöohjeen noudattaminen on tärkeää turvallisen ja pitkäikäisen käytön varmistamiseksi.

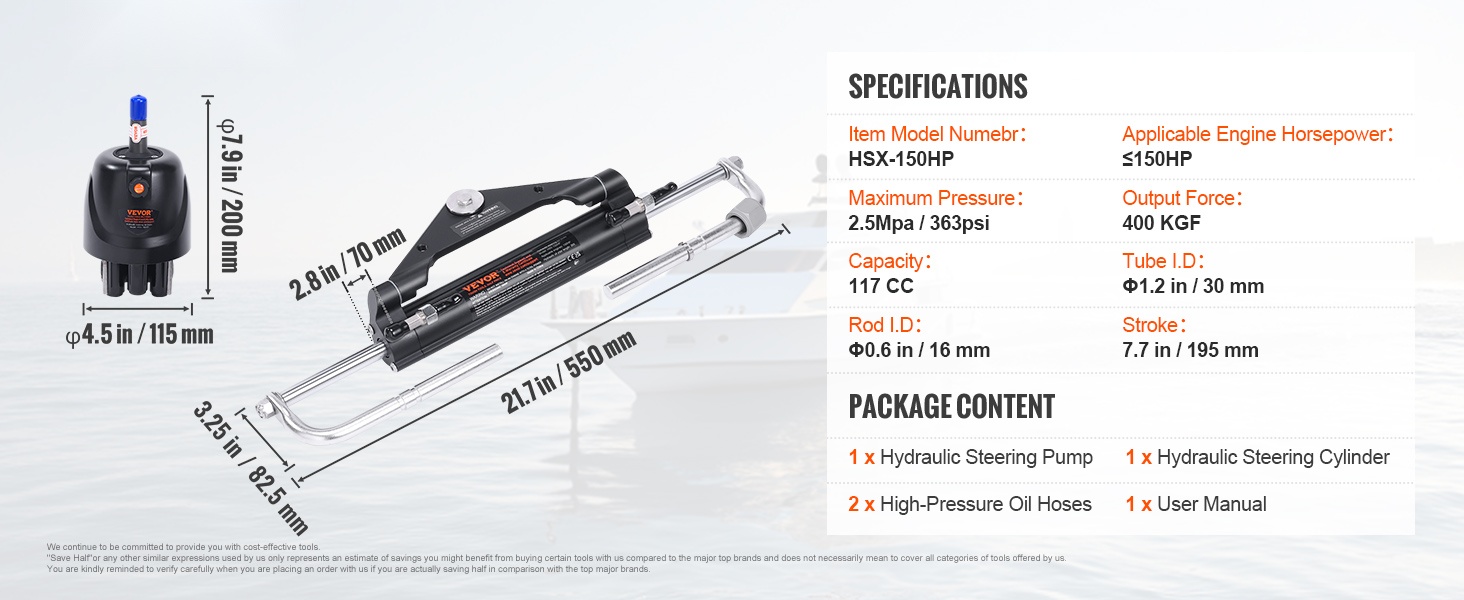

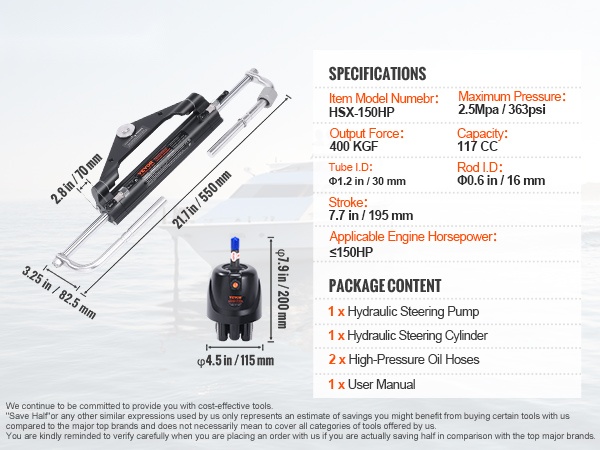

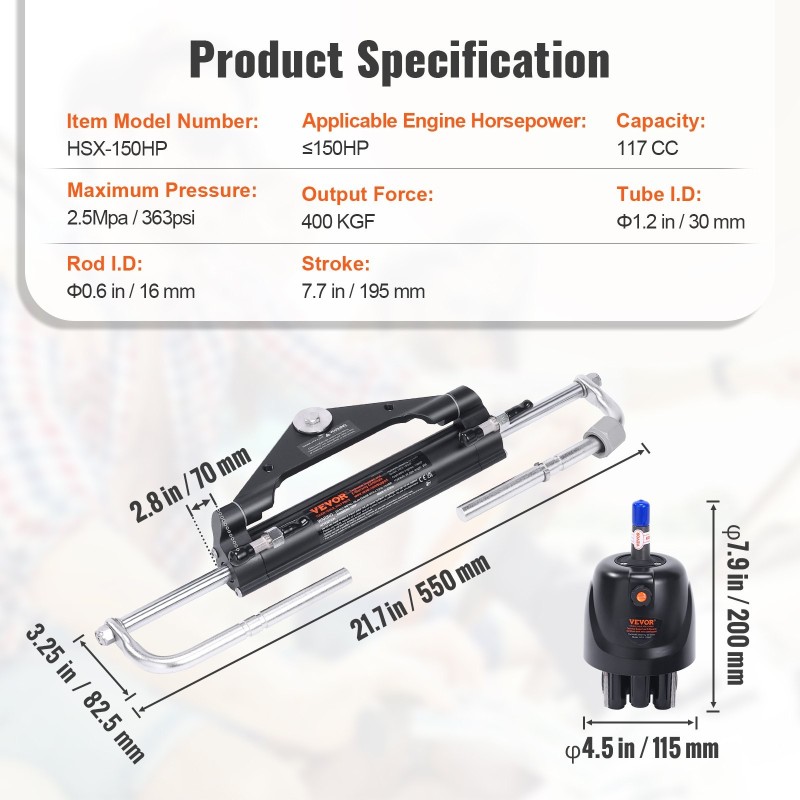

Tekniset tiedot

• Iskun pituus: 7.7 tuumaa / 195 mm
• Tilavuus: 117 cm³

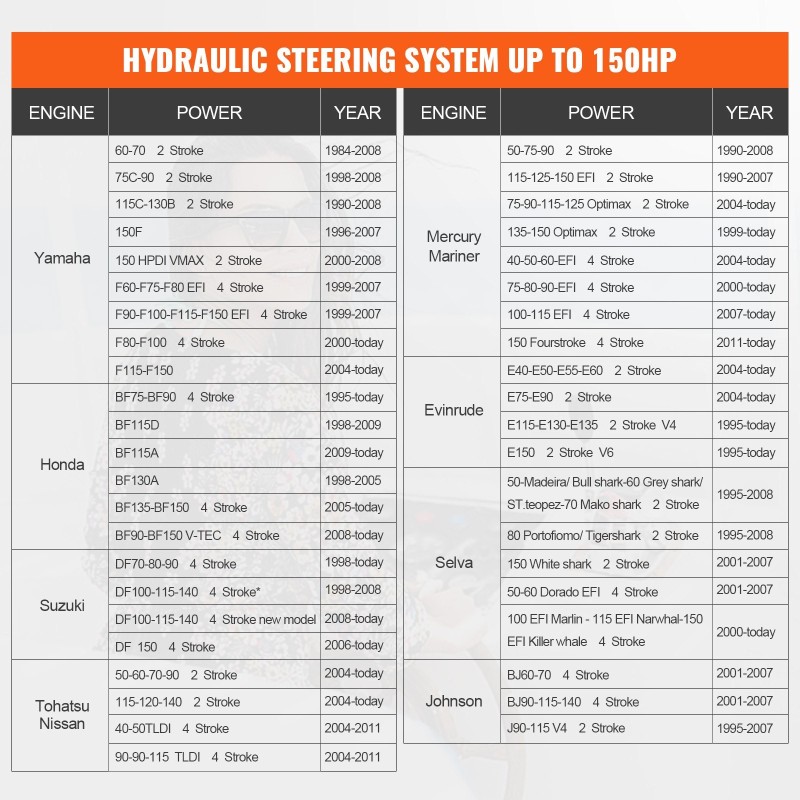

• Soveltuva moottoriteho: ≤150HP
• Putken sisähalkaisija: Φ1.2 tuumaa / 30 mm
• Tuotemallinumero: HSX-150HP
• Ulostulovoima: 400 KGF
• Suurin paine: 2.5 MPa / 363 psi
• Männänvarren sisähalkaisija: Φ0.6 tuumaa / 16 mm
• Hydrauliletkut: 2 kpl, pituus 26 ft

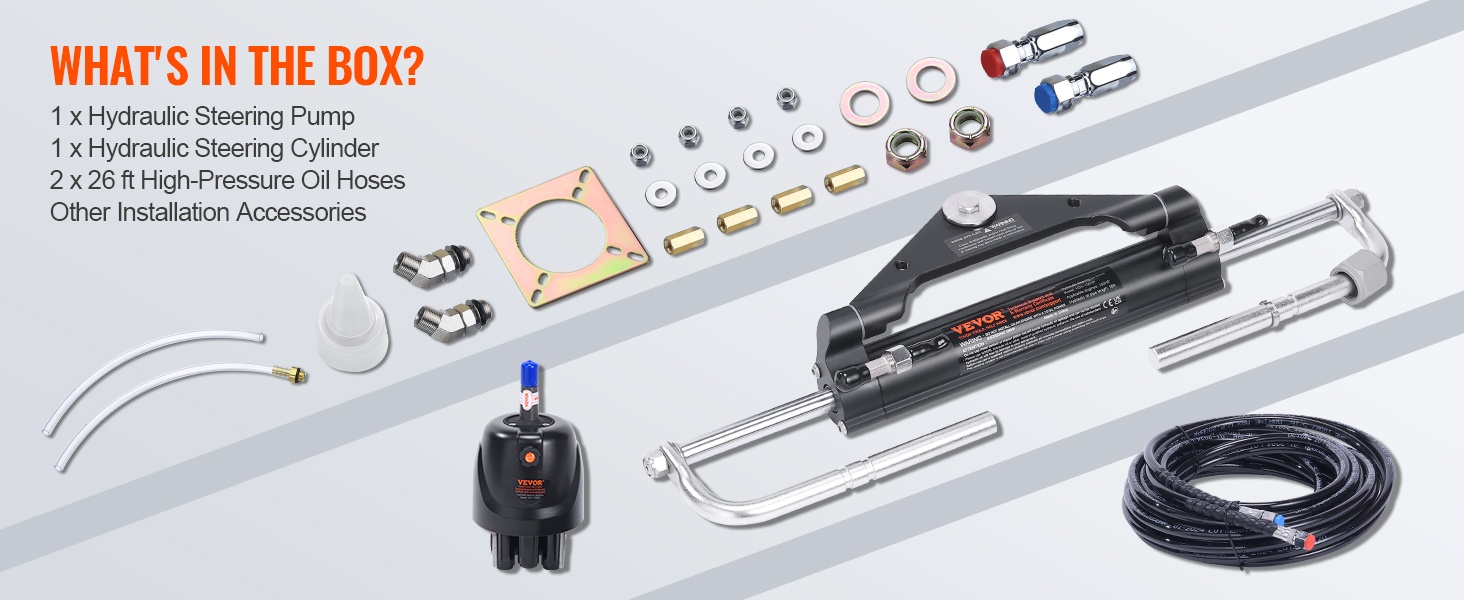

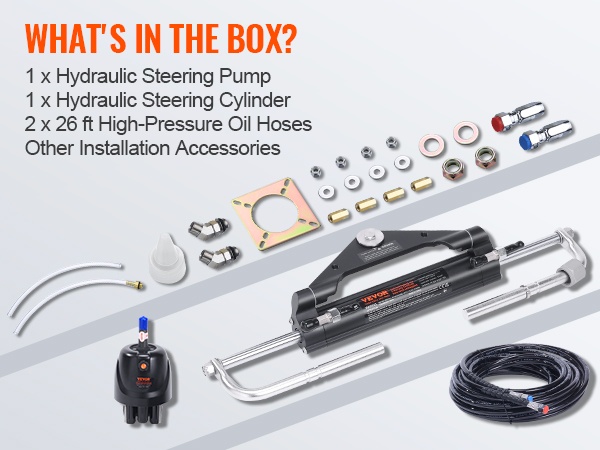

Pakkauksen sisältö

• Hydraulinen ohjaussylinteri
• Hydraulipumppu (ohjauspumppu)
• 2 × hydrauliletku 26 ft
• Tarvittavat liittimet ja asennustarvikkeet
• Käyttö- ja asennusohje (viitataan tuotteessa)

Käyttö- ja huoltovinkit

• Tarkista järjestelmän tiiviys ja öljymäärä säännöllisesti.
• Ilmaa järjestelmä aina, kun letkuja tai komponentteja on avattu.
• Käytä valmistajan suosittelemaa hydraulic-öljyä.
• Säilytä ja kuljeta osat suojattuna lialta ja kosteudelta ennen asennusta.
