Sorvin istukka karkaistu teräs 100 mm kolmeleukainen itsekeskittyvä kaksi leukasarjaa

keyboard_arrow_left

keyboard_arrow_right

zoom_in

K11-100 sorvin istukka 100 mm, 3-leukainen itsekeskittyvä karkaistusta teräksestä, kaksi leukasarjaa, hioma- ja jyrsinkoneisiin

Name: K11-100 sorvin istukka 100 mm, 3-leukainen itsekeskittyvä karkaistusta teräksestä, kaksi leukasarjaa, hioma- ja jyrsinkoneisiin
SKU: KPK11-100KPZFZ001V0
Price: 109.9 EUR
Availability: OutOfStock

109,90 €

Kompakti 4" 3-leukainen itsekeskittyvä istukka karkaistusta teräksestä. Korkea tarkkuus (≤0.05 mm), laaja kiinnitysalue (2-90 mm), helppo asennus, sopii sorveille, jyrsinkoneille ja taloudellisiin CNC-koneille.

Loppunut varastosta

Ilmainen toimitus

14 päivän palautusoikeus

Kotimainen yritys

Voit maksaa osamaksulla

Kuvaus:

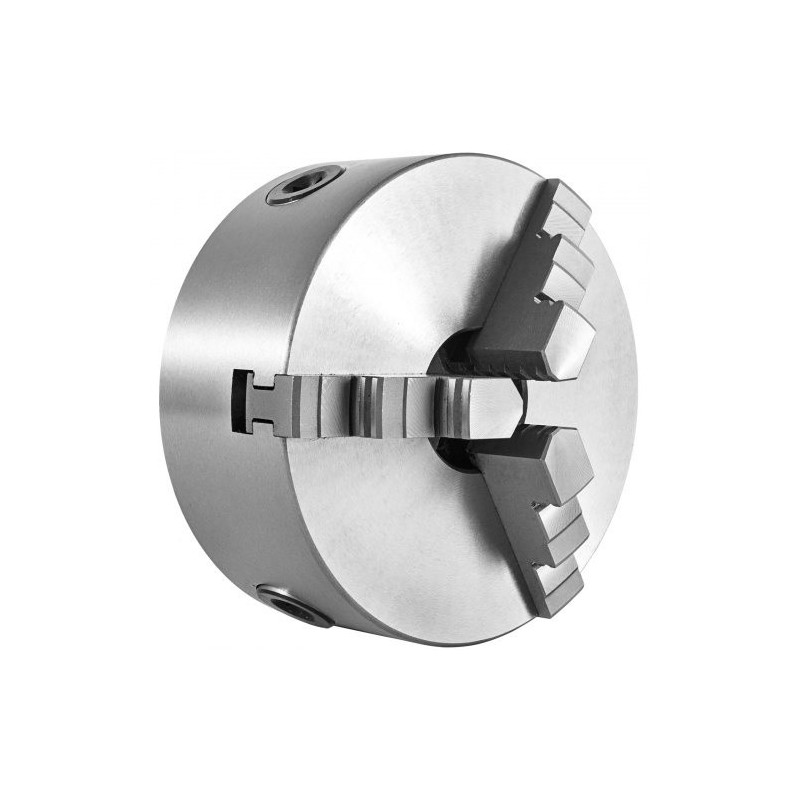

Kompakti 4-tuumainen sorvin istukka metallisorveihin, jossa on 3 leukaa ja itsekeskittyvä rakenne. Karkaistusta teräksestä valmistettu runko kestää hyvin kulutusta ja puristusvoimaa. Kaksi leukasarjaa mahdollistavat erikokoisten teollisten kappaleiden kiinnittämisen välillä 0.078" / 2 mm – 3.54" / 90 mm. Itsekeskittyvä toiminto nopeuttaa asetusta, sillä leukojen keskitys ei vaadi toistuvaa kalibrointia. Soveltuu yleissorveihin, taloudellisiin CNC-sorveihin, hiomakoneisiin, jyrsinkoneisiin, porakoneisiin ja muihin konetyökaluihin.

4-tuumainen sorvin istukka jyrsintään ja sorvaukseen

3-leukainen, itsekeskittyvä istukka, jossa on kaksi leukasarjaa monipuoliseen kiinnitykseen.

Tärkeimmät ominaisuudet:

Karkaistu teräsrunko hyvällä kulutuskestävyydellä
Korkea tarkkuus ja tasainen leukojen liike
2 leukasarjaa: sisäleuat ja ulkoleuat laajalle kiinnitysalueelle
Nopea kiinnitys itsekeskittyvän rakenteen ansiosta
Sopii monenlaisiin sorveihin ja työstökoneisiin

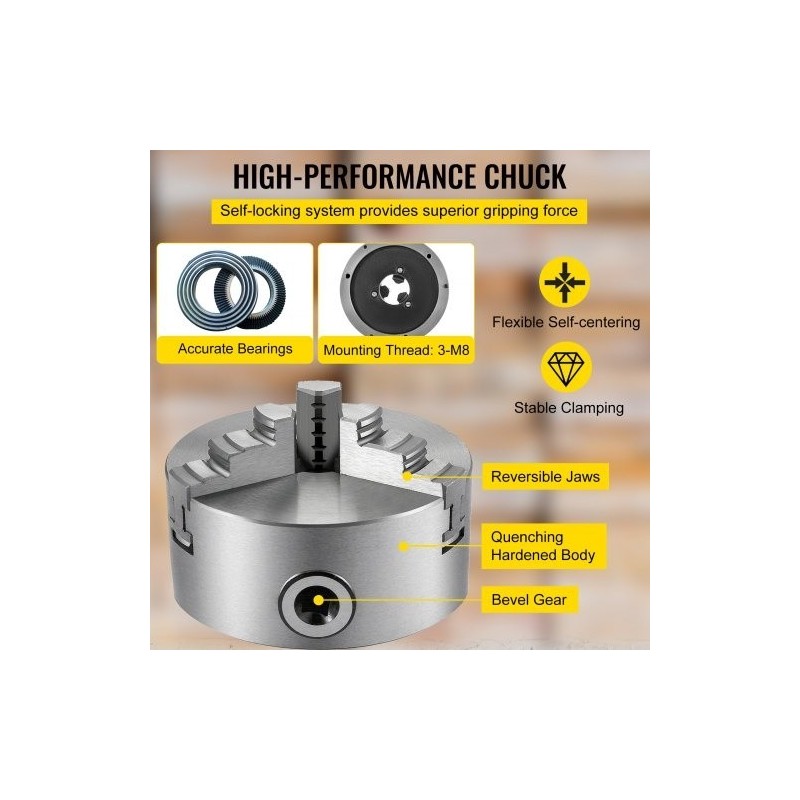

Rakenne ja toiminta:

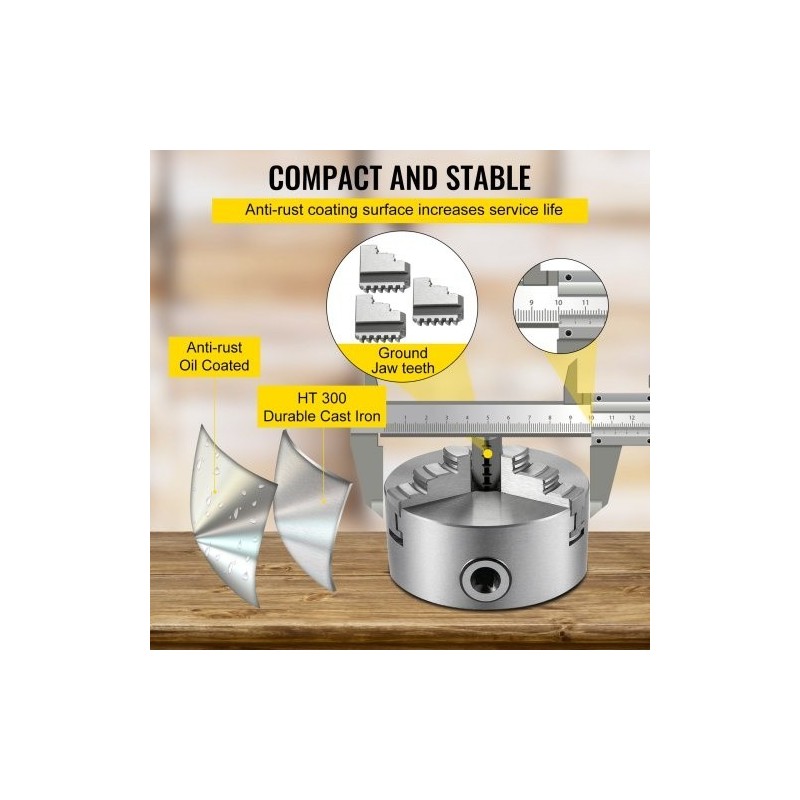

Karkaistu teräs

Kaikki ohjainkiskot ja laakeripinnat on tarkkuuskoneistettu ja lämpökäsitelty (HRC 58–62), mikä parantaa istukan käyttöikää ja mittapysyvyyttä.

Itsekeskittyvä mekanismi

Tasajaolla oleva suorakulmainen kierre varmistaa, että kaikki 3 leukaa liikkuvat yhtä paljon, jolloin kappale asettuu automaattisesti keskelle.

Tarkka kartiohammasratas

Kun istukka-avain pyörittää kartiohammasratasta, leukojen liike välittyy tarkasti, mikä parantaa työkappaleen pitotarkkuutta.

Laaja kiinnitysalue

Istukassa on sisä- ja ulkoleuat, joiden avulla voidaan kiinnittää monentyyppisiä teollisia kappaleita eri halkaisijoilla.

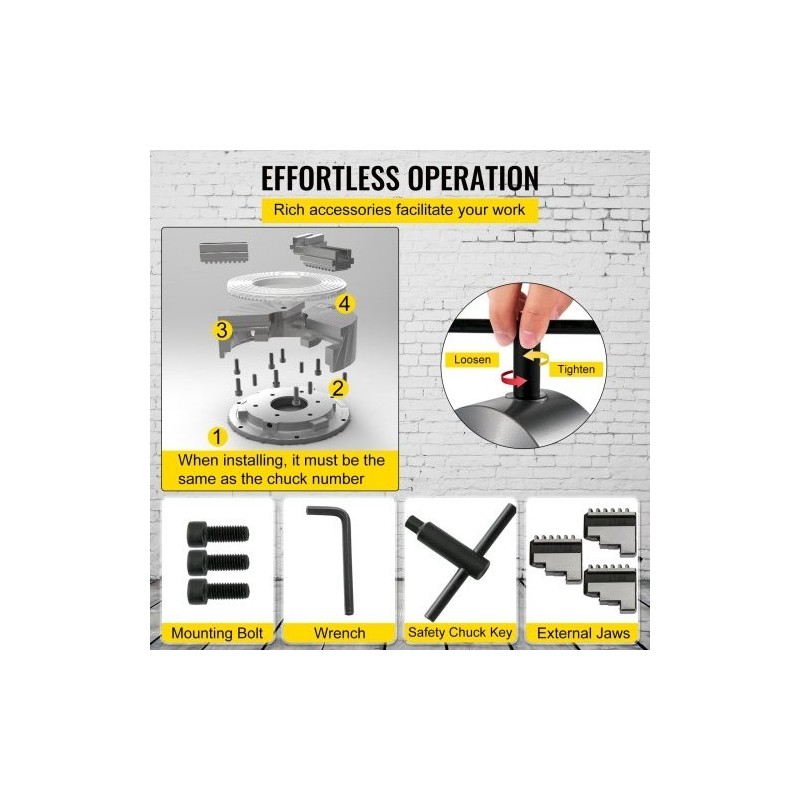

Helppo asennus

Istukka koostuu runko-osasta, liikkuvista leuoista ja leukojen käyttömekanismista. Itsekeskittyvä rakenne vähentää tarvetta erilliselle kalibroinnille, mikä nopeuttaa asennusta.

Laaja käyttöalue

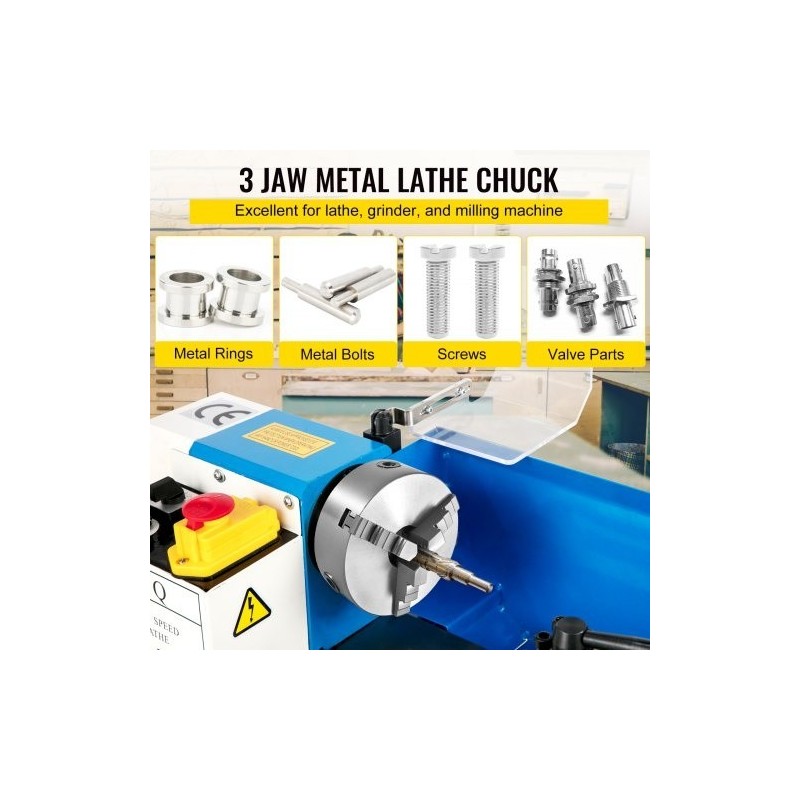

3-leukainen sorvin istukka soveltuu yleissorveille, taloudellisille CNC-sorveille, hiomakoneille, jyrsinkoneille, porakoneille ja erilaisille konetyökalujen lisävarusteille.

Tekniset tiedot:

Materiaali: karkaistu teräs
Malli: K11-100
Leukojen määrä: 3 leukaa
Korkea tarkkuus: ≤0.002" / 0.05 mm
Kiinnitysreikien kierre: 3-M8

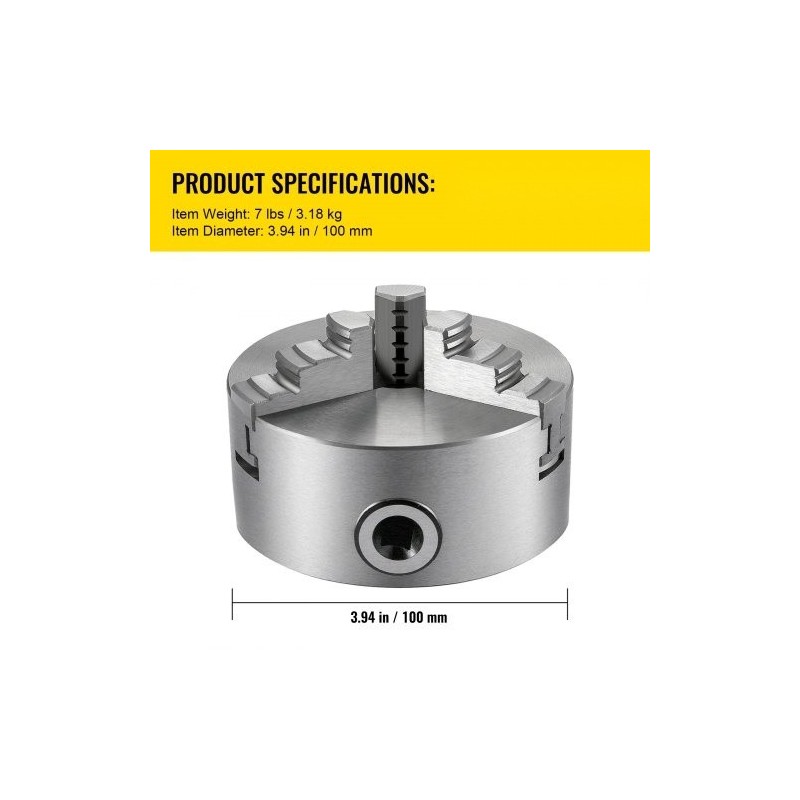

Ulkohalkaisija: 3.94" / 100 mm
Pulttikehän halkaisija: 3.31" / 84 mm
Keskireiän halkaisija: 0.866" / 22 mm
Istukkarungon paksuus: 2.16" / 55 mm

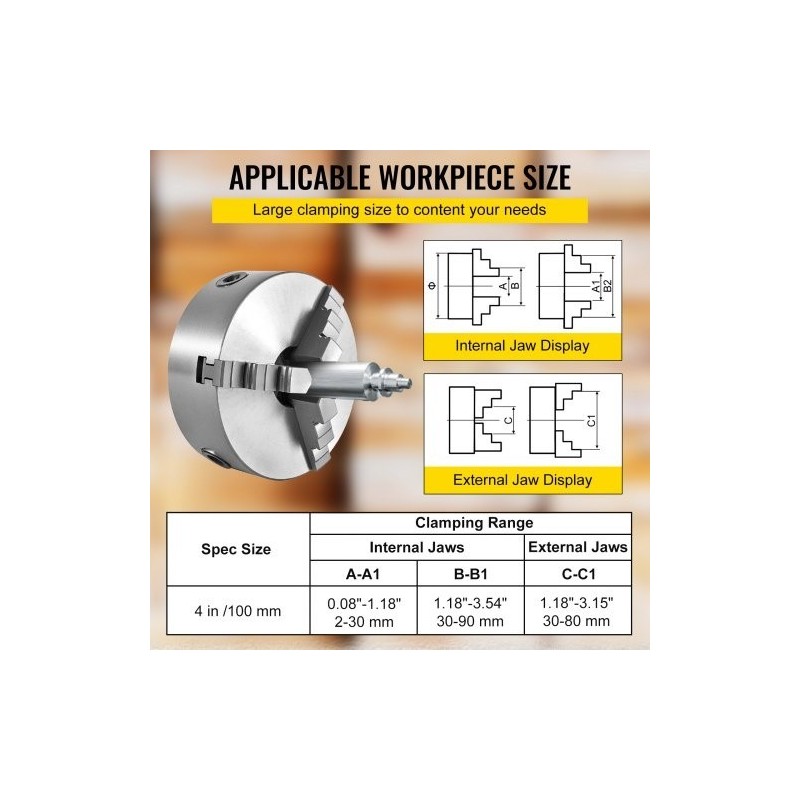

Sisäleukojen puristusalue (A-A1): 0.08"–1.18" / 2–30 mm
Sisäleukojen pidätysalue (B-B1): 1.18"–3.54" / 30–90 mm
Ulkoleukojen puristusalue (C-C1): 1.18"–3.15" / 30–80 mm
Tarkkuus: 0.002" / 0.051 mm
Väri: hopea
Tuotteen paino: 7 lbs / 3.18 kg

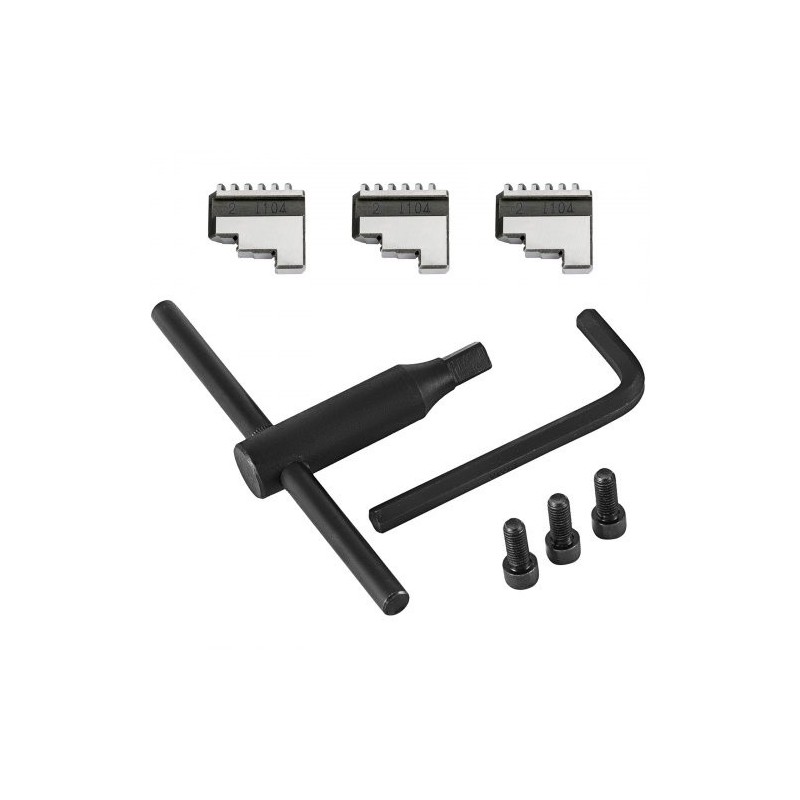

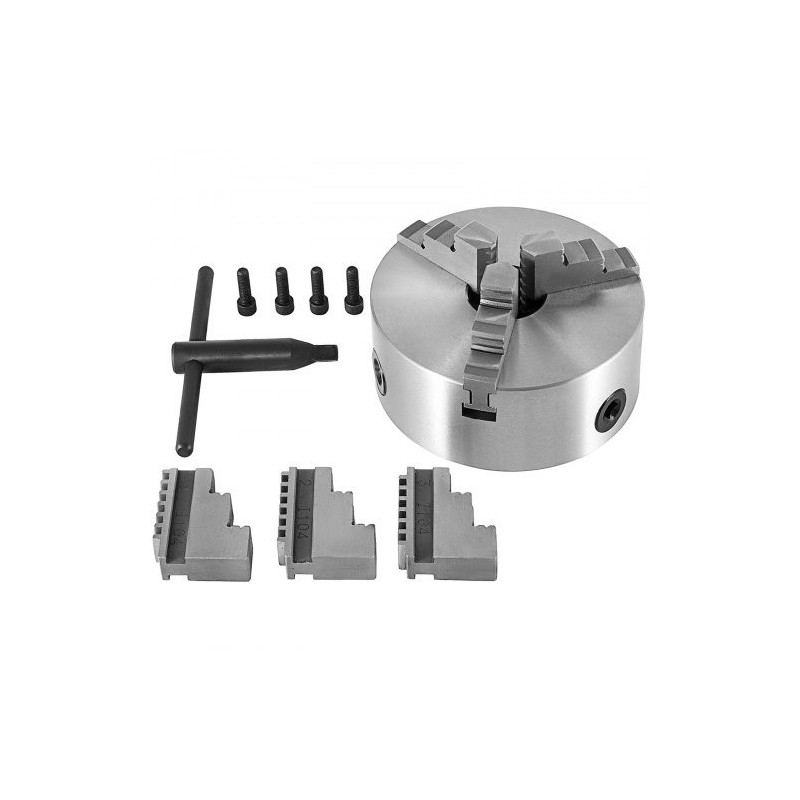

Pakkauksen sisältö:

1 x 4" / 100 mm sorvin istukan runko
3 x sisäleuat
3 x ulkoleuat
3 x kiinnityspultit
1 x istukka-avain

Mikä on istukan ulkohalkaisija ja keskirengas?

Ulkohalkaisija on 3.94 in / 100 mm ja keskirengas 0.866 in / 22 mm.

Mistä materiaalista istukka on valmistettu?

Istukka on valmistettu karkaistusta teräksestä, jonka kaikki ohjainkiskot ja laakeripinnat on lämpökäsitelty (HRC 58–62).

Kuinka monta leuan sarjaa istukassa on ja millaisia kiinnitysalueita ne kattavat?

Istukassa on kaksi leuan sarjaa (sisä- ja ulkoleuat). Sisäleukojen puristusalue on 0.08 in–1.18 in (2–30 mm) ja pidätysalue 1.18 in–3.54 in (30–90 mm). Ulkoleukojen puristusalue on 1.18 in–3.15 in (30–80 mm).

Mitä tuotteeseen sisältyy pakkauksessa?

Pakkaukseen kuuluu 1 kpl 4 in / 100 mm sorvin istukan runko, 3 kpl sisäleuat, 3 kpl ulkoleuat, 3 kpl kiinnityspultit, sekä 1 kpl istukka-avain.

Mikä on istukan tarkkuus?

Tarkkuus on ≤0.002 in / 0.05 mm (0.002 in / 0.051 mm).

Kuinka painava istukka on?

Istukan paino on 7 lbs / 3.18 kg.

Viite KPK11-100KPZFZ001V0

Lisätiedot

Leuan tyyppi: Sisäiset ja ulkoiset leuat
Istukan halkaisija: 100 mm
