SFC-lineaarikiskosarja CNC- ja automaatioprojekteihin

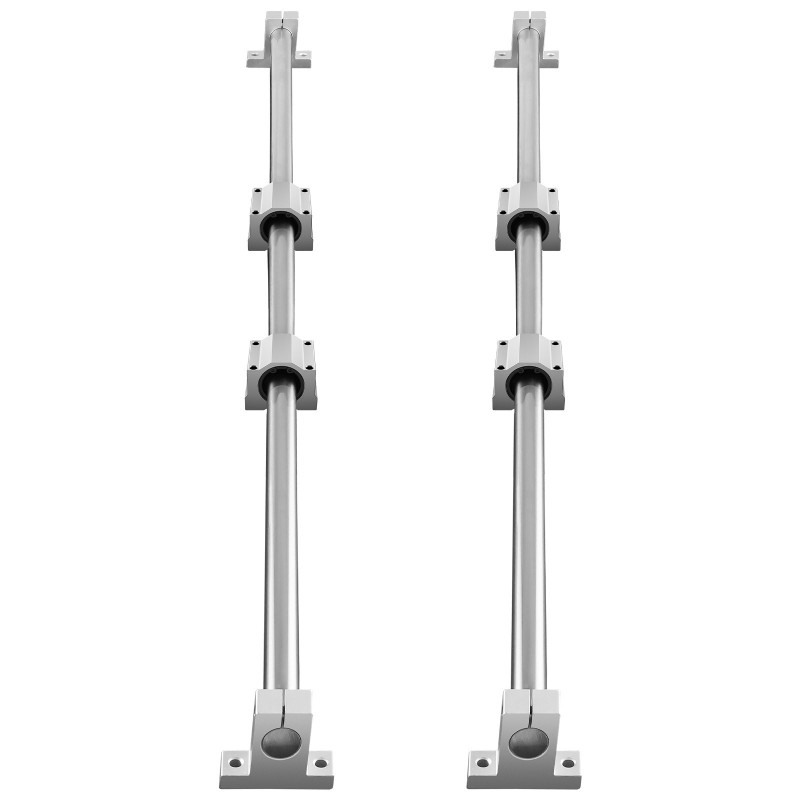

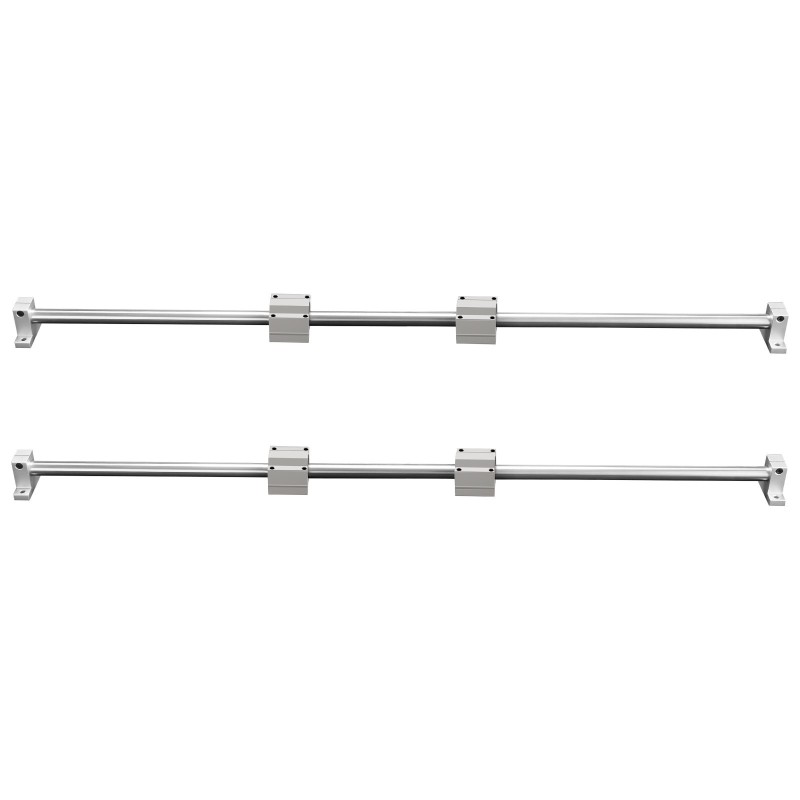

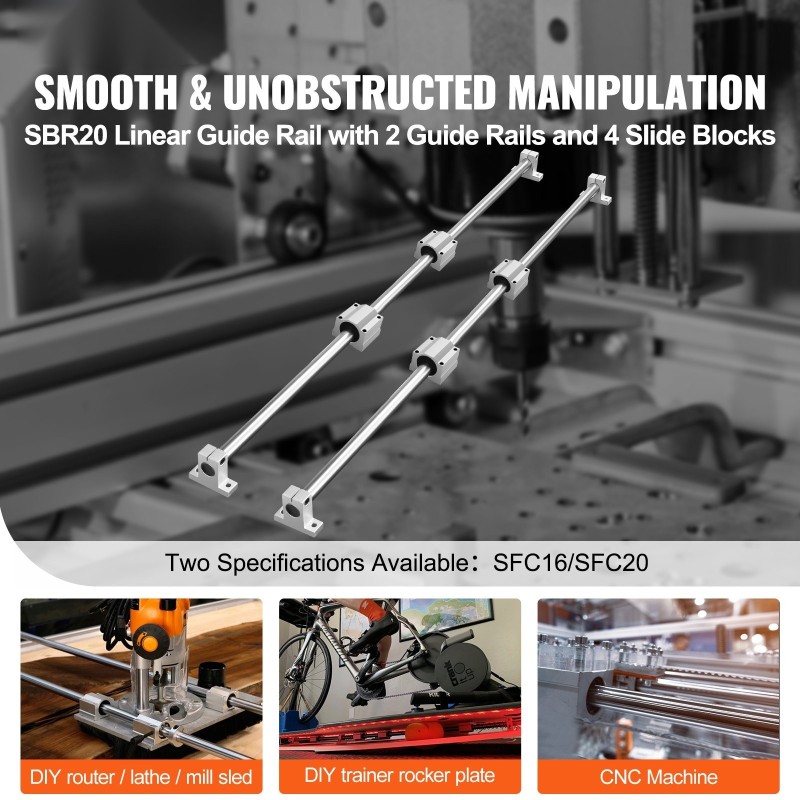

Tämä SFC-lineaarikiskosarja sisältää 2 kiskoa ja 4 SC20-liukupalikkaa. Alumiiniset kiskot ja kuulalaakeroidut liukupalikat tarjoavat tarkan ja tasaisen liikkeen erilaisiin automaatio- ja DIY-käyttökohteisiin, kuten CNC-koneisiin ja sorveihin.

Tärkeimmät ominaisuudet:

• 2 kiskoa pituudella 1200 mm ja 4 SC20-liukupalikkaa
• Korkea kuormankesto lineaarilaakerin metallirakenteen ansiosta
• Tasainen liukuva liike kuulalaakeroiduilla, täysin suljetuilla SC-liukupalikoilla
• Tarkat rei’itykset ja vakiomittainen akselin halkaisija helpottavat asennusta
• Soveltuu erilaisiin CNC- ja automaatio-DIY-projekteihin

Rakenne ja kokoonpano

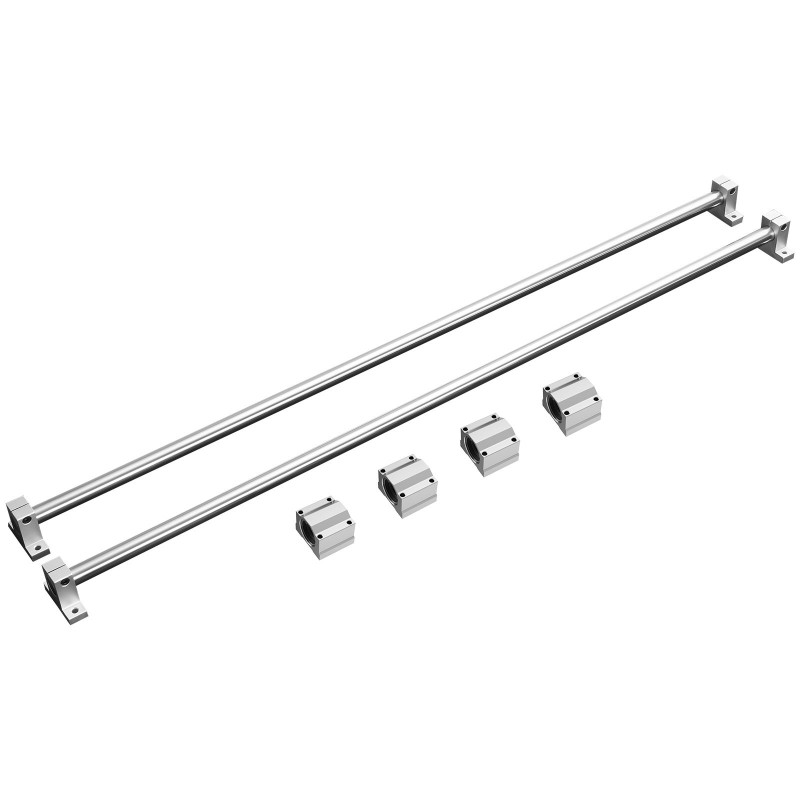

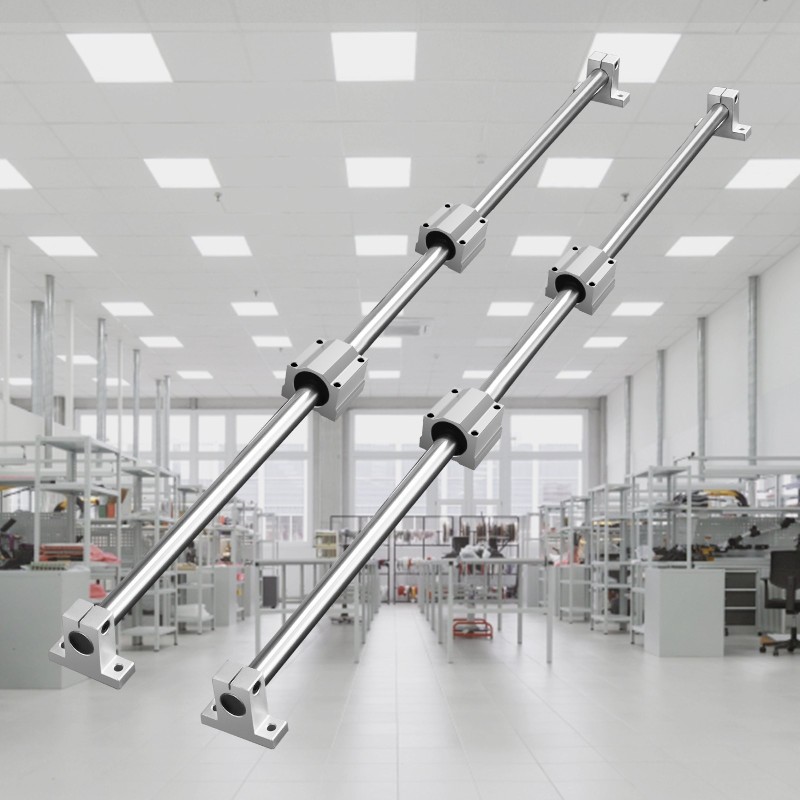

Sarja sisältää 2 SFC20-kiskoa ja 4 SC20-liukupalikkaa. Kestävät alumiinikiskot on porattu tarkalla reikien halkaisijalla ja etäisyyksillä, mikä helpottaa kiskojen kiinnitystä runkorakenteeseen.

Kantavuus ja vakaus

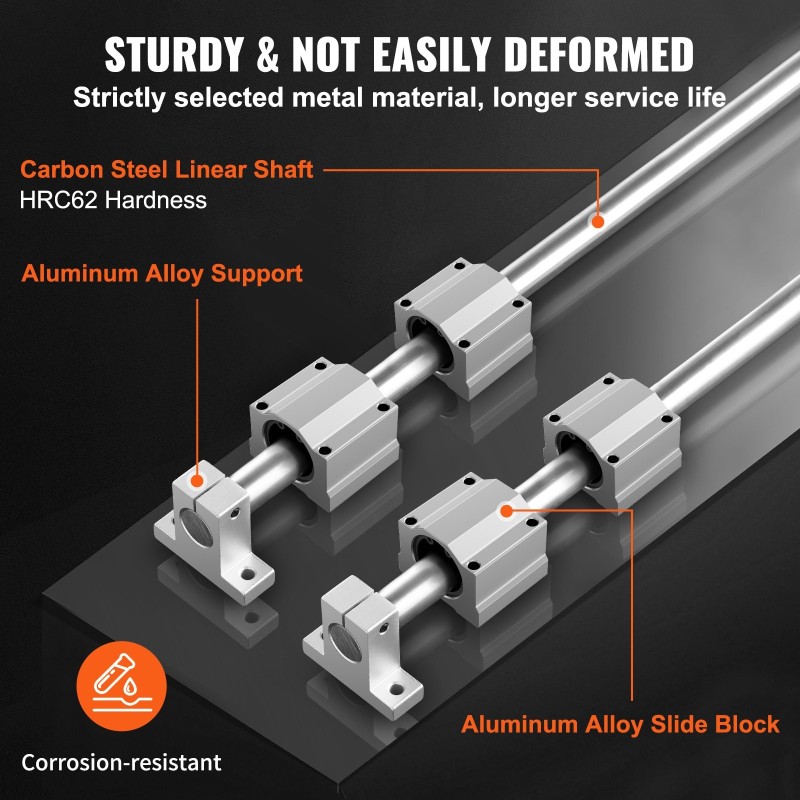

Lineaarilaakeri on kokonaan metallirakenteinen, ja liukupalikka on tiukasti lukittu lineaariseen akseliin. Tämän ansiosta ratkaisu kestää suuria kuormia ja soveltuu vaativaan käyttöön.

Tasainen ja sujuva liike

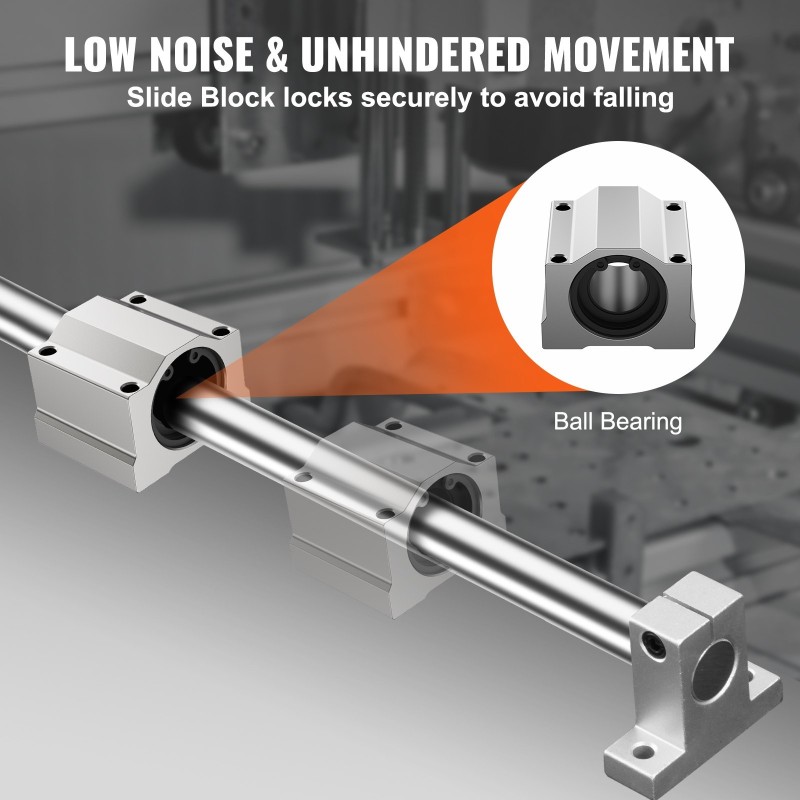

Alumiininen, täysin suljettu SC-liukupalikka ja sisäänrakennetut kuulalaakerit liikkuvat pehmeästi ilman nykimistä. Tämä parantaa koneen tarkkuutta ja pidentää rakenteen käyttöikää.

Tarkka asennus

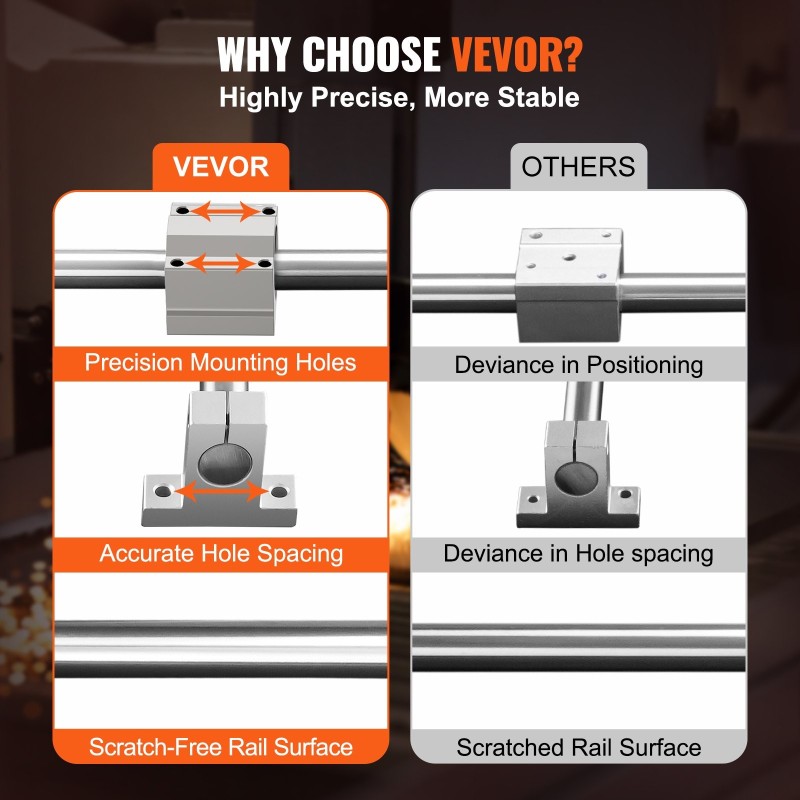

Lineaarikiskojen rei’itys ja akselin halkaisija ovat tarkasti mitoitettuja, mikä mahdollistaa laitteiden tarkan linjauksen ja helpottaa asennustyötä.

Monipuoliset käyttökohteet

Lineaarikiskosarja soveltuu erityisesti raskaasti kuormitetuille automaatiolaitteille sekä erilaisiin DIY-ratkaisuihin, kuten itse rakennettuihin CNC-jyrsimiin, kaiverruskoneisiin ja sorveihin.

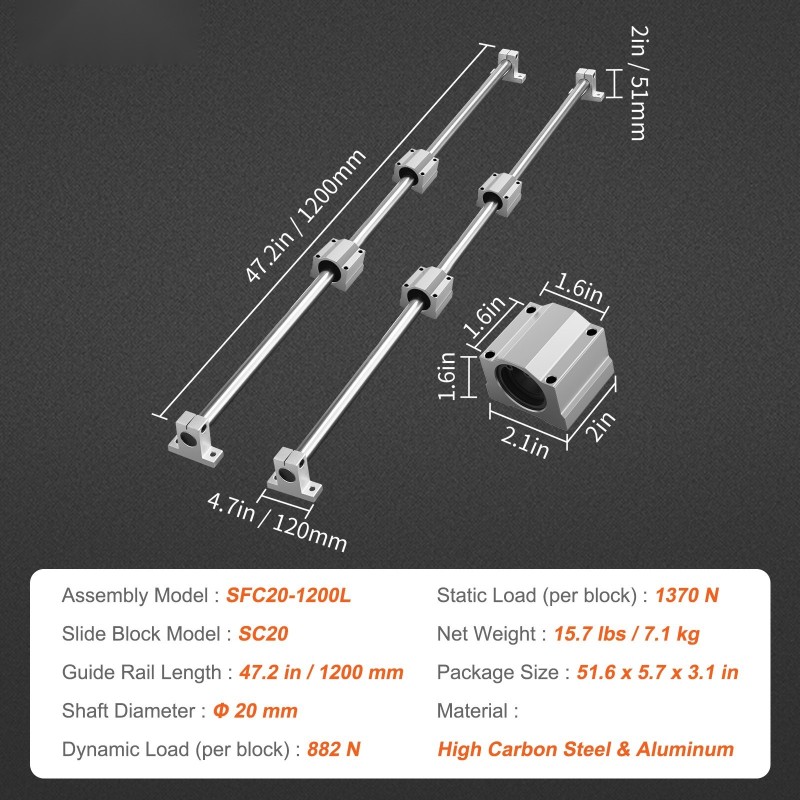

Tekniset tiedot:

• Akselin halkaisija: Φ20 mm
• Materiaali: hiiliteräs ja alumiini

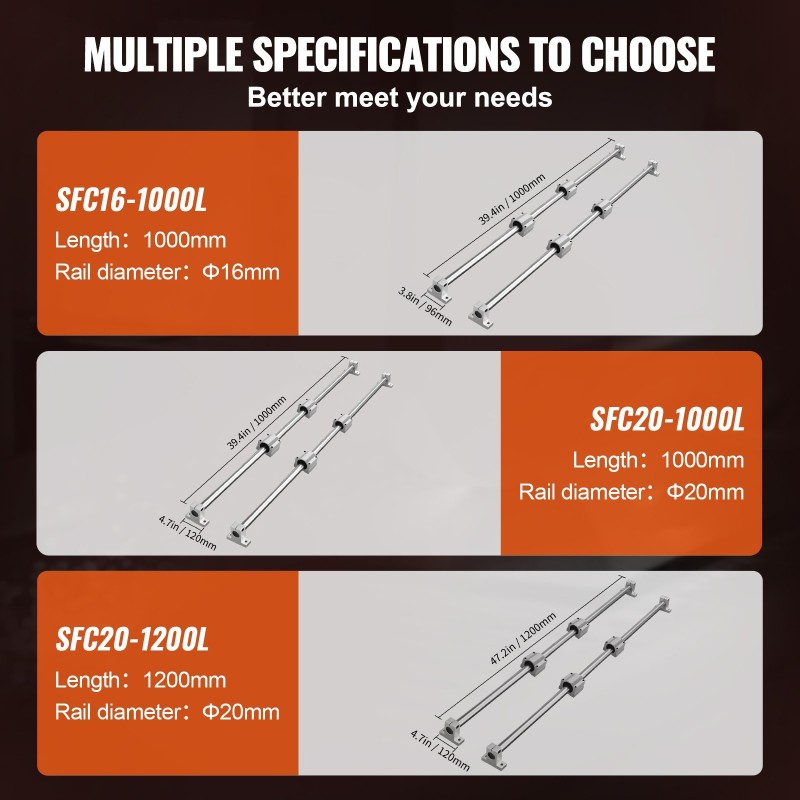

• Mallinumero: SFC20-1200L
• Tuotteen mitat (P x L x K): 47.2 x 4.7 x 2 in / 1200 x 120 x 51 mm
• Pakkauksen mitat (P x L x K): 51.6 x 5.7 x 3.1 in / 1310 x 145 x 80 mm
• Dynaaminen kuorma (per liukupalikka): 882 N
• Kiinnitysreikien väli B: 1.6 in / 40 mm
• Kiinnitysreikien väli A: 1.6 in / 40 mm
• Liukupalikan koko (P x L x K): 2 x 2.1 x 1.6 in / 50 x 54 x 41 mm
• Staattinen kuorma (per liukupalikka): 1370 N
• Liukupalikan malli: SC20
• Nettopaino: 15.7 lbs / 7.1 kg
• Kiskon pituus: 47.2 in / 1200 mm
