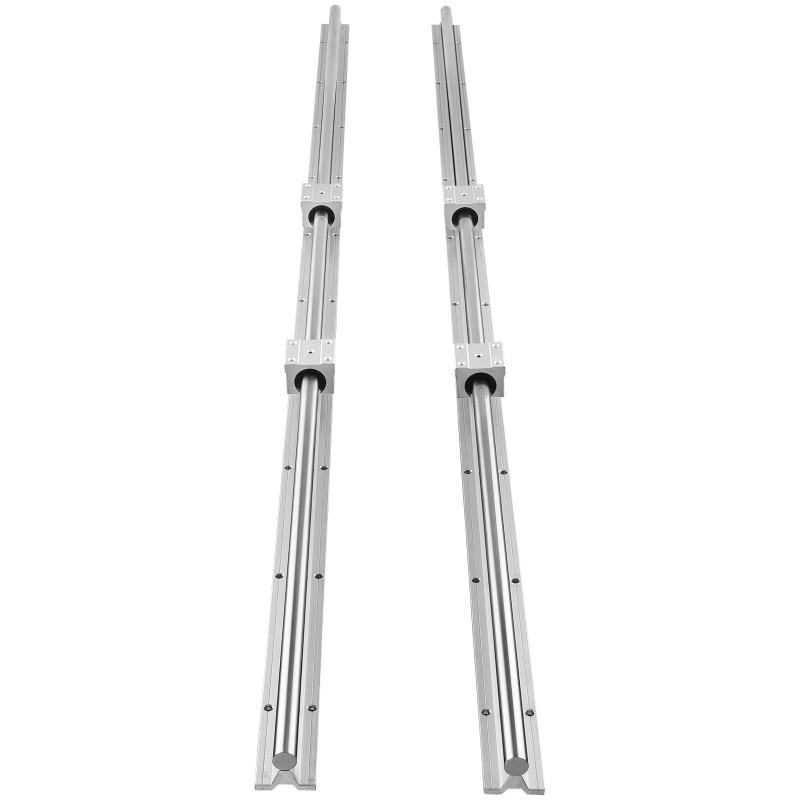

SBR-lineaarinen ohjainkiskosarja

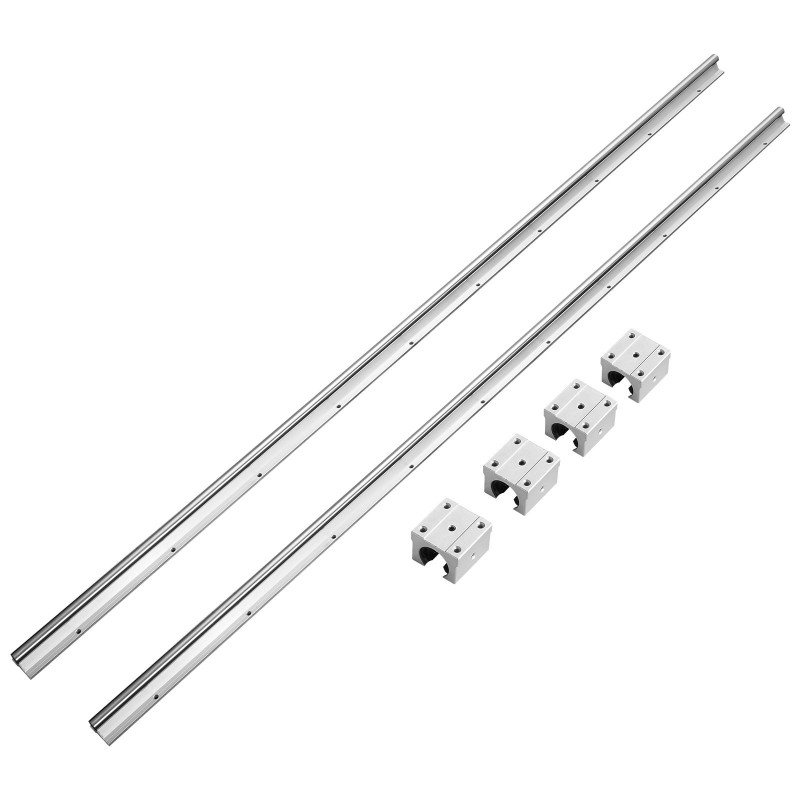

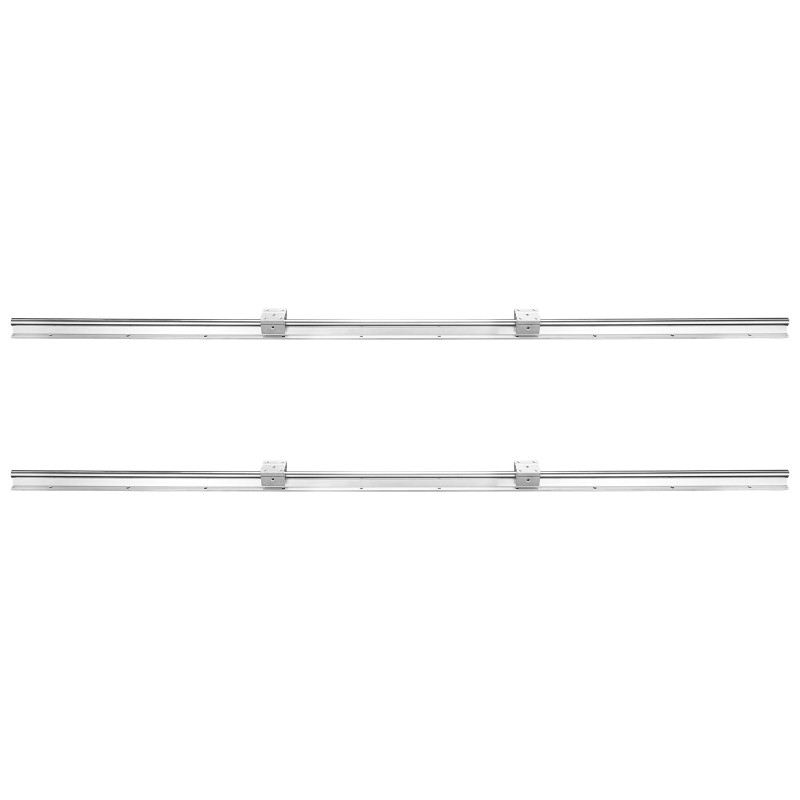

Tämä korkealaatuinen SBR-lineaarinen ohjainkiskosarja sisältää 2 kiskoa ja 4 SBR16UU-liukupalikkaa. Kestävät alumiiniset kiskot on porattu tarkoin välein, ja liukupalikoiden kuulalaakerit takaavat tasaisen, esteettömän liikkeen vaativissakin käyttökohteissa.

Tärkeimmät ominaisuudet

• 2 kpl SBR16-ohjainkiskoja, pituus 1500 mm (59 in)
• 4 kpl SBR16UU-liukupalikoita kuulalaakereilla
• Korkea kuormankesto automaatio- ja DIY-koneisiin
• Tarkat rei’itykset helpottavat asennusta ja kohdistusta
• Sileä liike ja vakaa toiminta pitkäaikaisessa käytössä

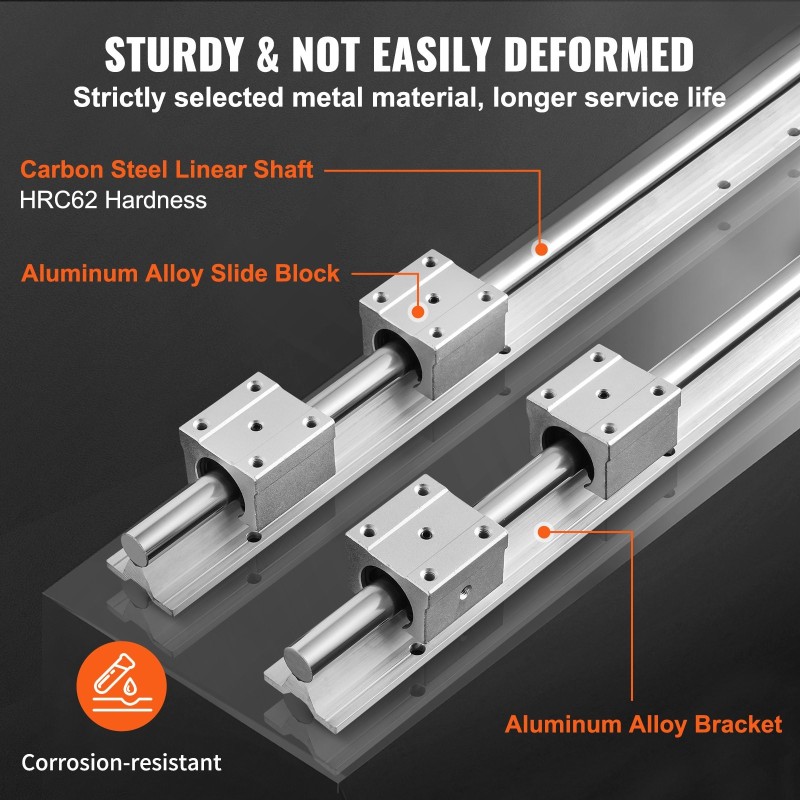

Korkea kuormankesto

Lineaarilaakeri on täysin metallirakenteinen, ja liukupalikka lukittuu tiukasti lineaariseen akseliin. Tämä rakenne antaa palikalle korkean kantavuuden ja tekee siitä sopivan käyttöön raskaissa automaatiolaitteissa.

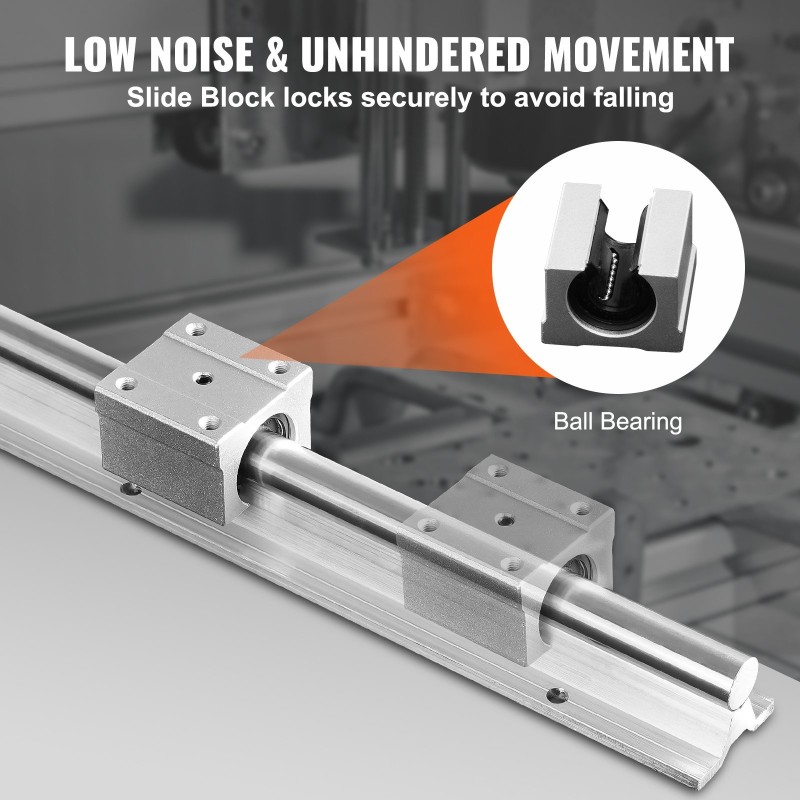

Sileä ja vakaa liike

Alumiininen SBR-liukupalikka ja sisäänrakennetut kuulalaakerit liukuvat kevyesti kiskoa pitkin. Tämä vähentää kitkaa ja tärinää, parantaa liikkeen tarkkuutta ja varmistaa pitkäaikaisen vakauden.

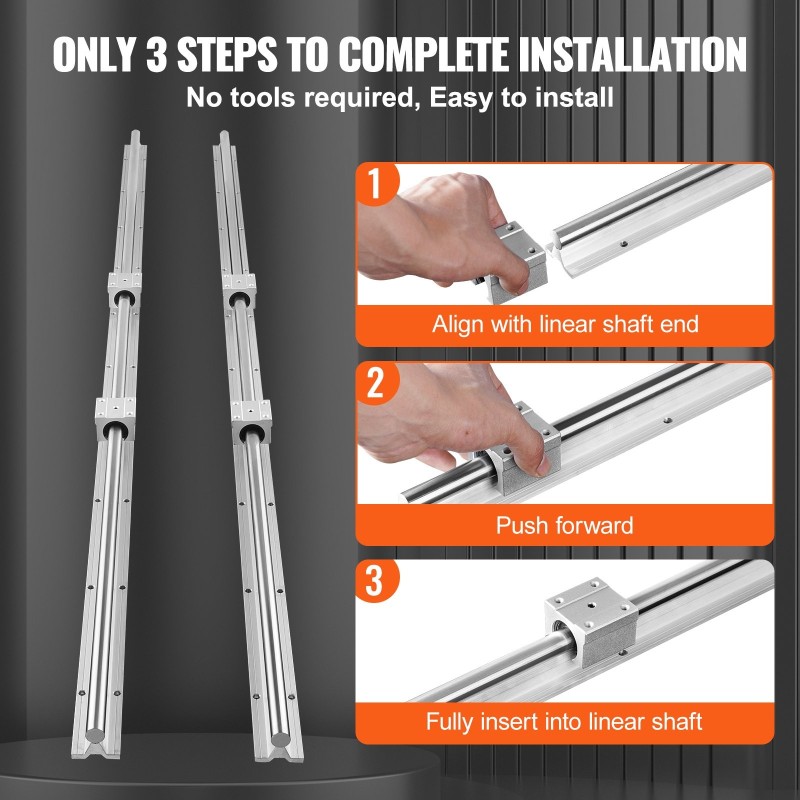

Tarkka poraus ja helppo asennus

Lineaariset ohjainkiskot on valmistettu tarkan rei’ityksen ja vakioidun akselihalkaisijan mukaan. Rei’itysten etäisyys ja halkaisija ovat yhtenäiset, mikä helpottaa kiskojen kiinnittämistä ja laitteiden tarkkaa kohdistamista.

Laaja käyttökohde

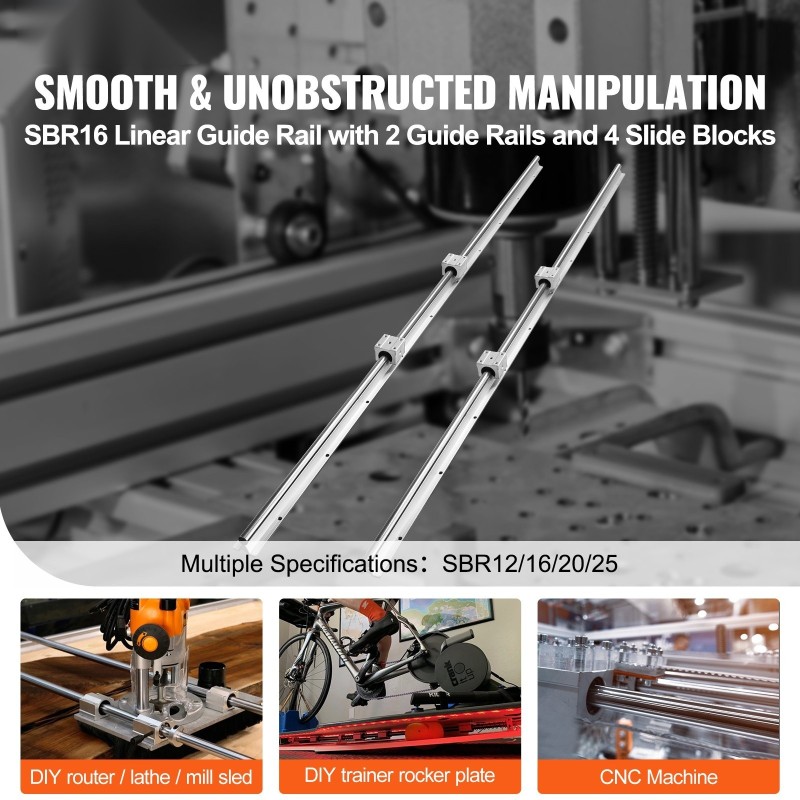

Lineaarikiskosarja sopii monenlaisiin suurta kuormaa vaativiin automaatioratkaisuihin ja omiin projektikoneisiin, kuten DIY-CNC-jyrsimiin, kaiverruskoneisiin ja sorveihin.

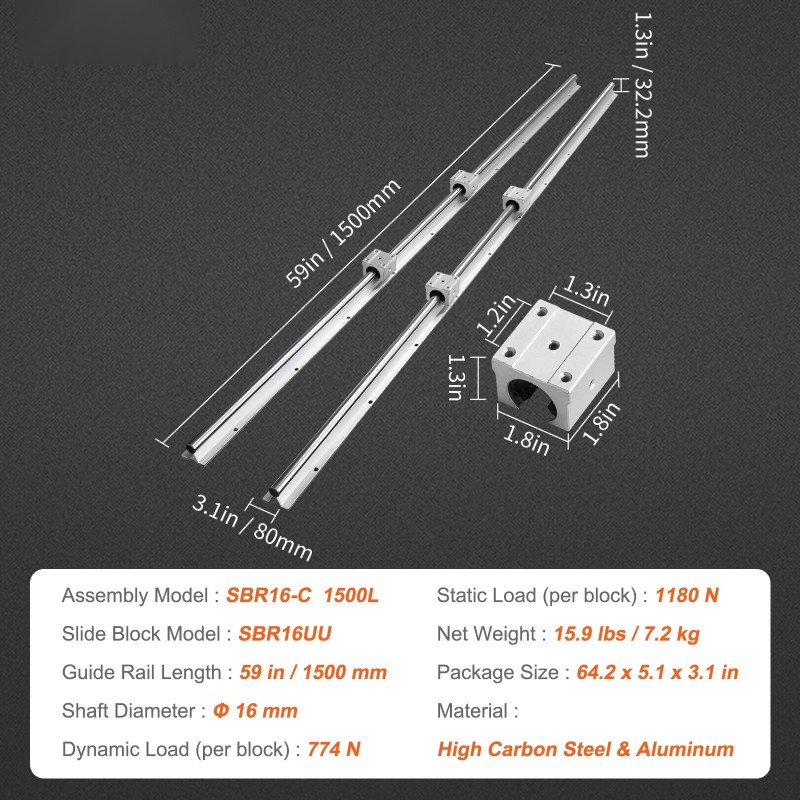

Tekniset tiedot

• Akselin halkaisija: Φ16 mm
• Materiaali: korkeahiiliteräs ja alumiini
• Mallinumero: SBR16-C 1500L
• Tuotteen mitat (P x L x K): 59 x 3.1 x 1.3 in / 1500 x 80 x 32.2 mm
• Pakkauksen koko (P x L x K): 64.2 x 5.1 x 3.1 in / 1630 x 130 x 80 mm
• Dynaaminen kuorma (per palikka): 774 N
• Kiinnitysreiän etäisyys B: 1.2 in / 30 mm
• Kiinnitysreiän etäisyys A: 1.3 in / 32 mm
• Liukupalikan koko (P x L x K): 1.8 x 1.8 x 1.3 in / 45 x 45 x 33 mm
• Staattinen kuorma (per palikka): 1180 N
• Liukupalikan malli: SBR16UU
• Nettopaino: 15.9 lbs / 7.2 kg
• Ohjainkiskon pituus: 59 in / 1500 mm
