Kuvaus:

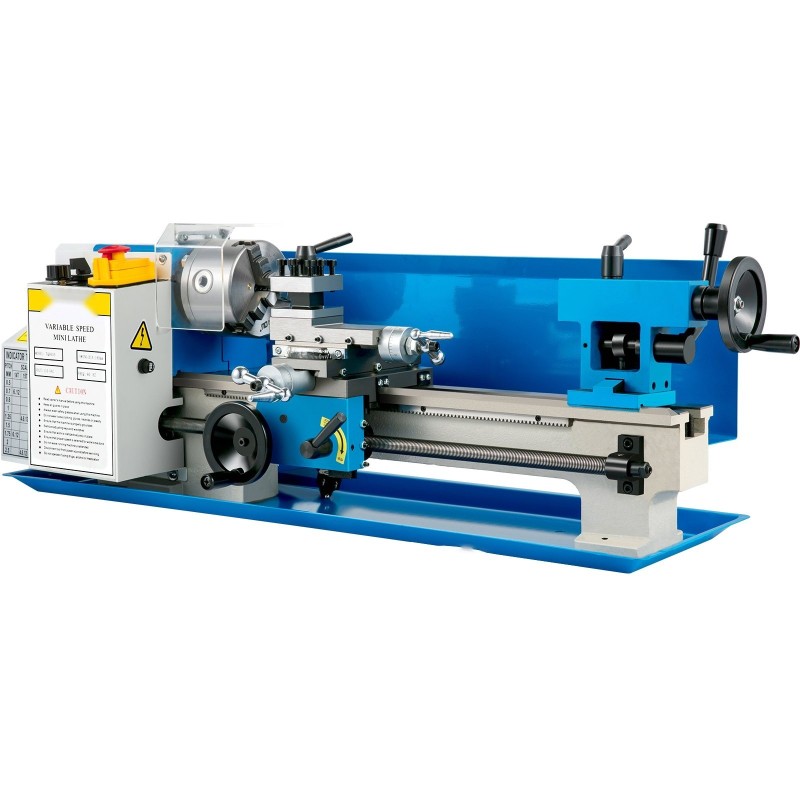

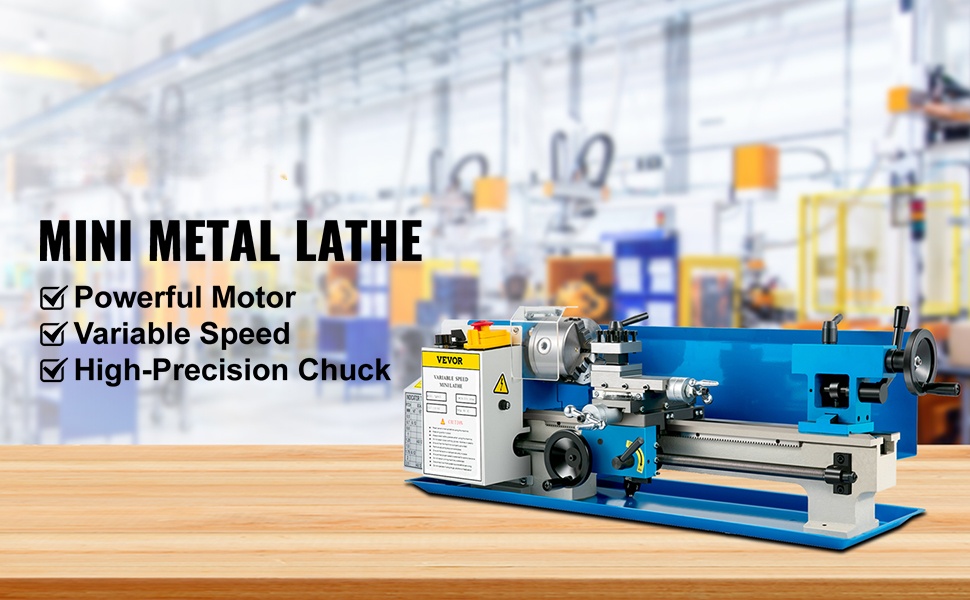

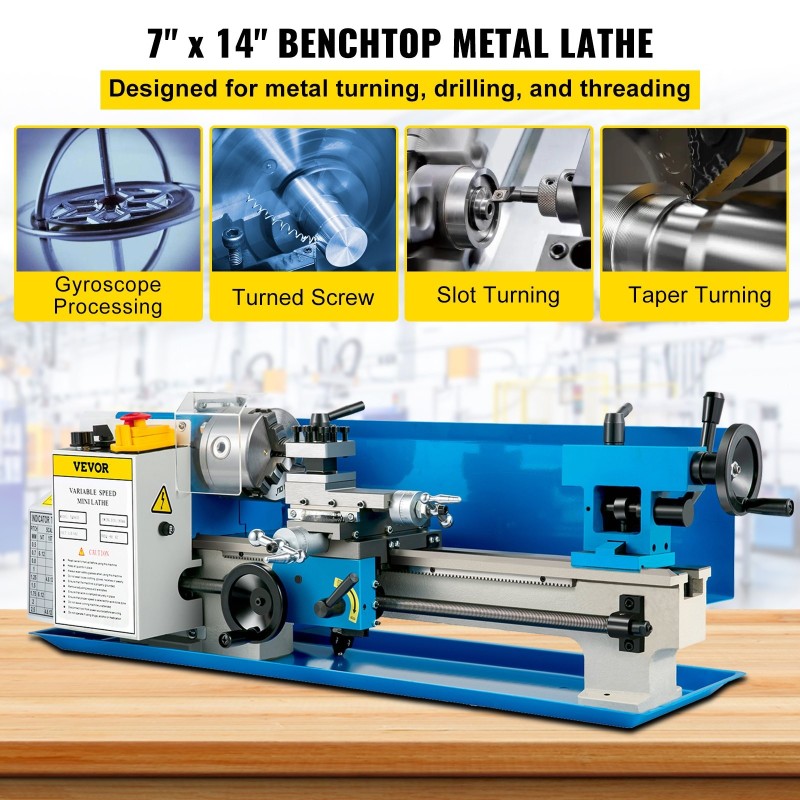

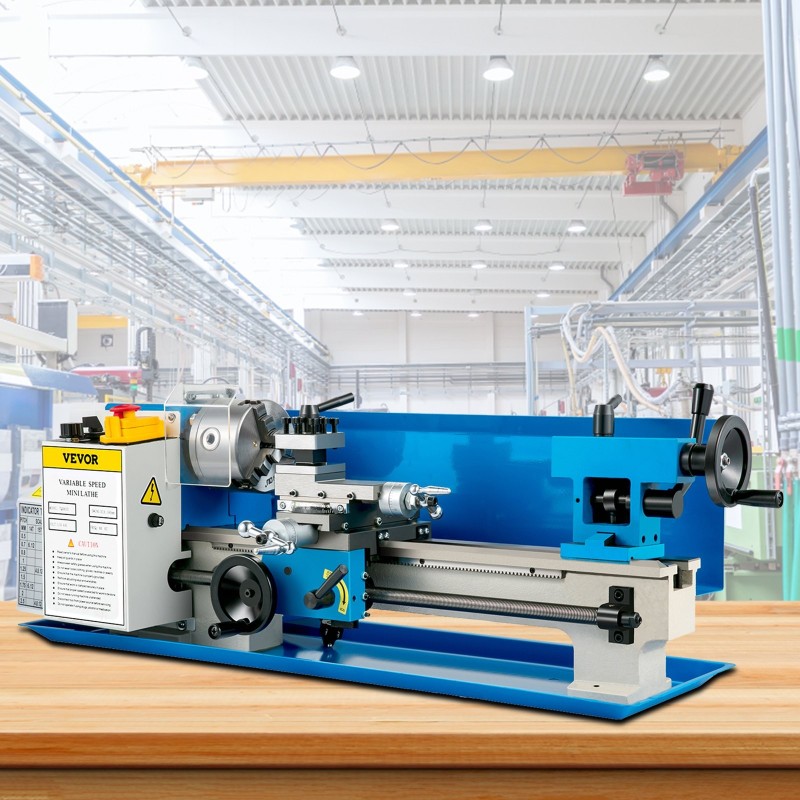

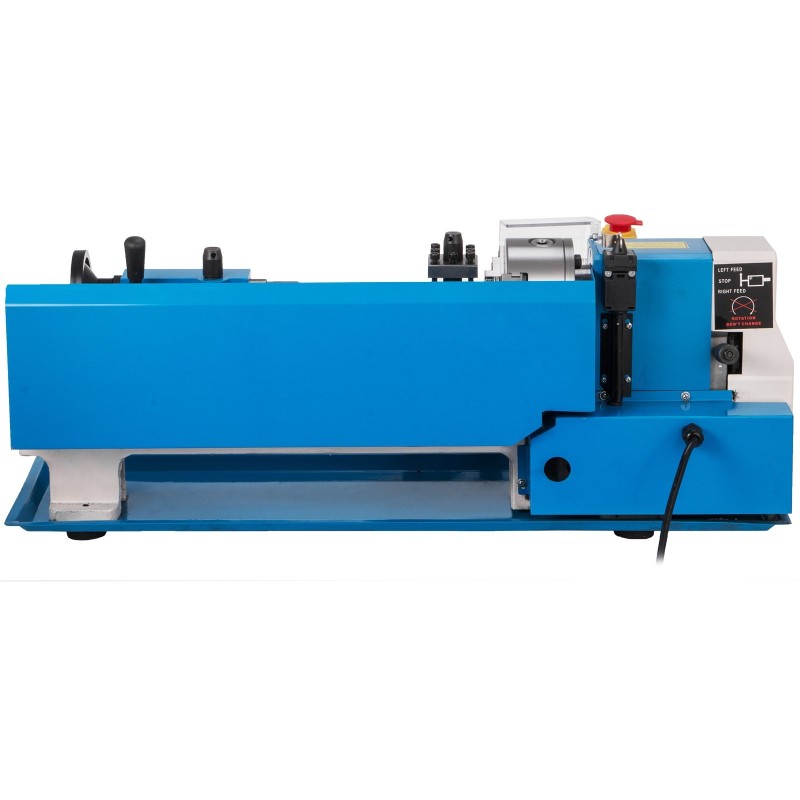

Tämä 7 x 14 -tuumainen pöytäsorvi on kompakti metallisorvi tarkkaan pienosien työstöön. Sorvissa on 3-leukainen istukka, MT3-kartio karalla, MT2-kartio pöydänpäässä, nelisuuntainen teräpidin ja 0.75HP / 550W DC -moottori. Portaaton karanopeuden säätö välillä 0–2250 RPM mahdollistaa asetusten mukauttamisen työstettävän kappaleen mukaan. Valurautainen runko ja nailonrattaat parantavat kestävyyttä ja vähentävät huoltotarvetta.

Tärkeimmät ominaisuudet:

• Portaaton karanopeus 0–2250 RPM pieniin ja tarkkoihin sorvaustöihin.
• 3-leukainen itsestään keskittävä istukka lieriömäisille kappaleille.
• Neljäsuuntainen teräpidin nopeaan terien vaihtoon ja viisteiden sorvaukseen.
• Poikittaisliike ja yläliike tarkkaan syötön hallintaan.
• Säädettävä pöydänpää (tailstock) MT2-kartiolla eripituisten kappaleiden tukemiseen.

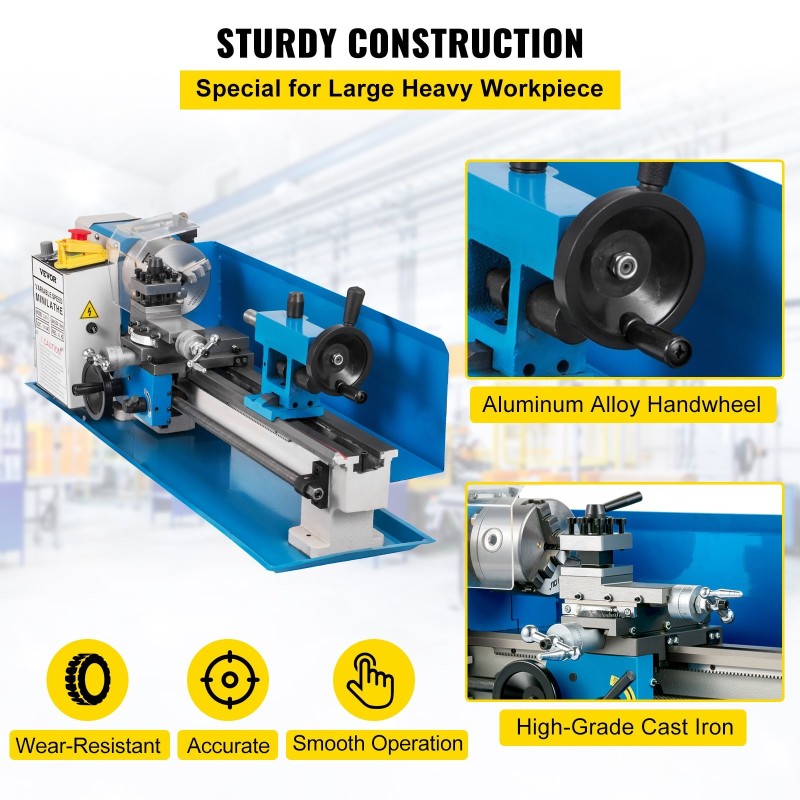

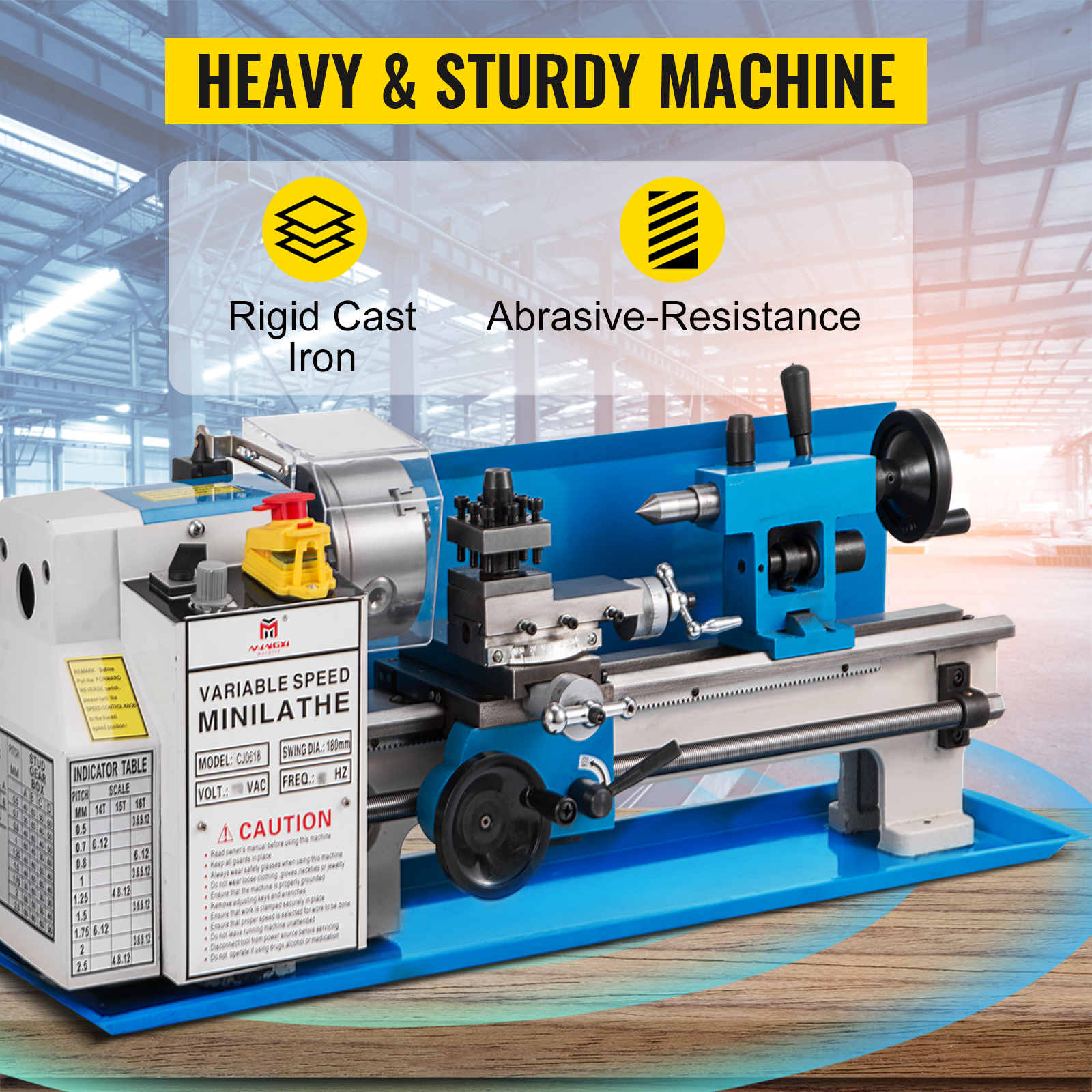

Raskas ja tukeva rakenne:

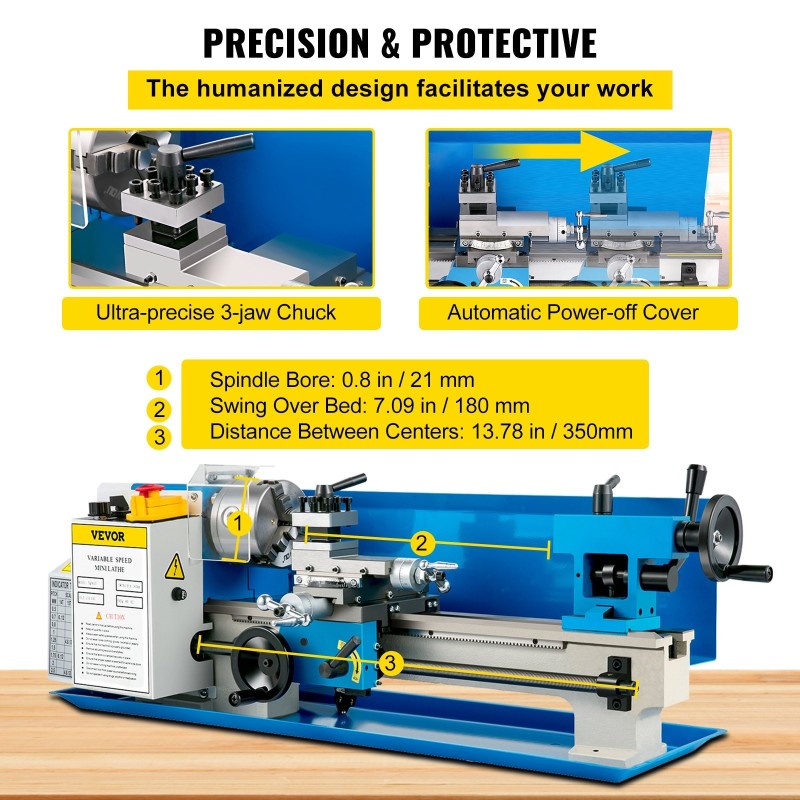

Sorvissa on MT2-kartio pöydänpäässä ja laajat säätömahdollisuudet, joiden ansiosta työskentely on turvallista ja tarkkaa. Sorvauksen maksimi halkaisija vuoteen yläpuolella on 180 mm ja kärkiväli 350 mm, joten kone soveltuu monen kokoisille kappaleille.

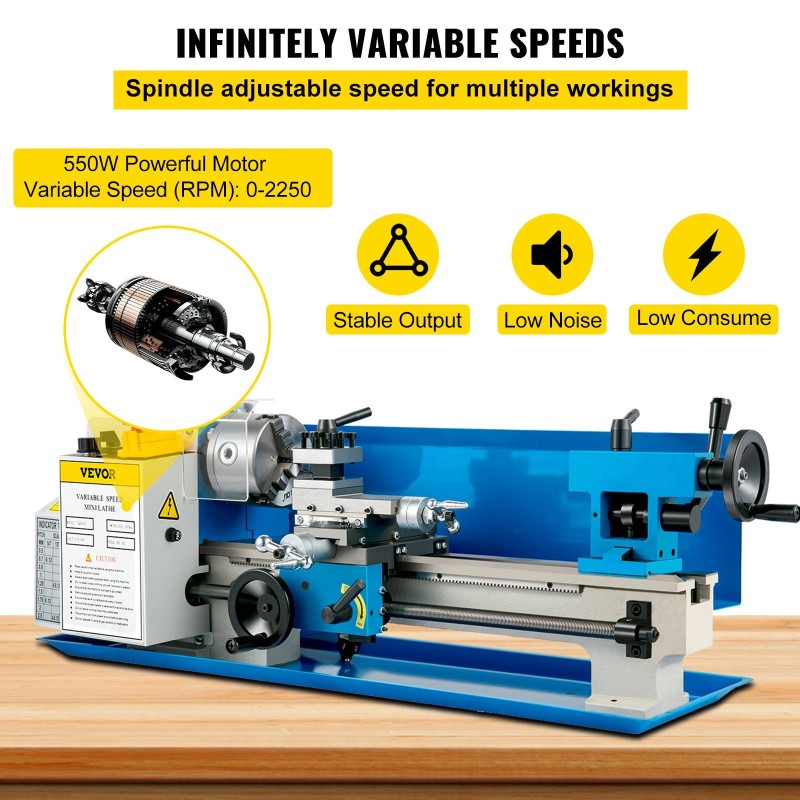

Portaaton karanopeus:

Karan nopeus on säädettävissä välillä 0–2250 RPM. Syöttönopeus voidaan valita työstettävän materiaalin ja työn mukaan. Suurikokoinen läpireikäkaran akseli helpottaa pitkien kappaleiden käsittelyä.

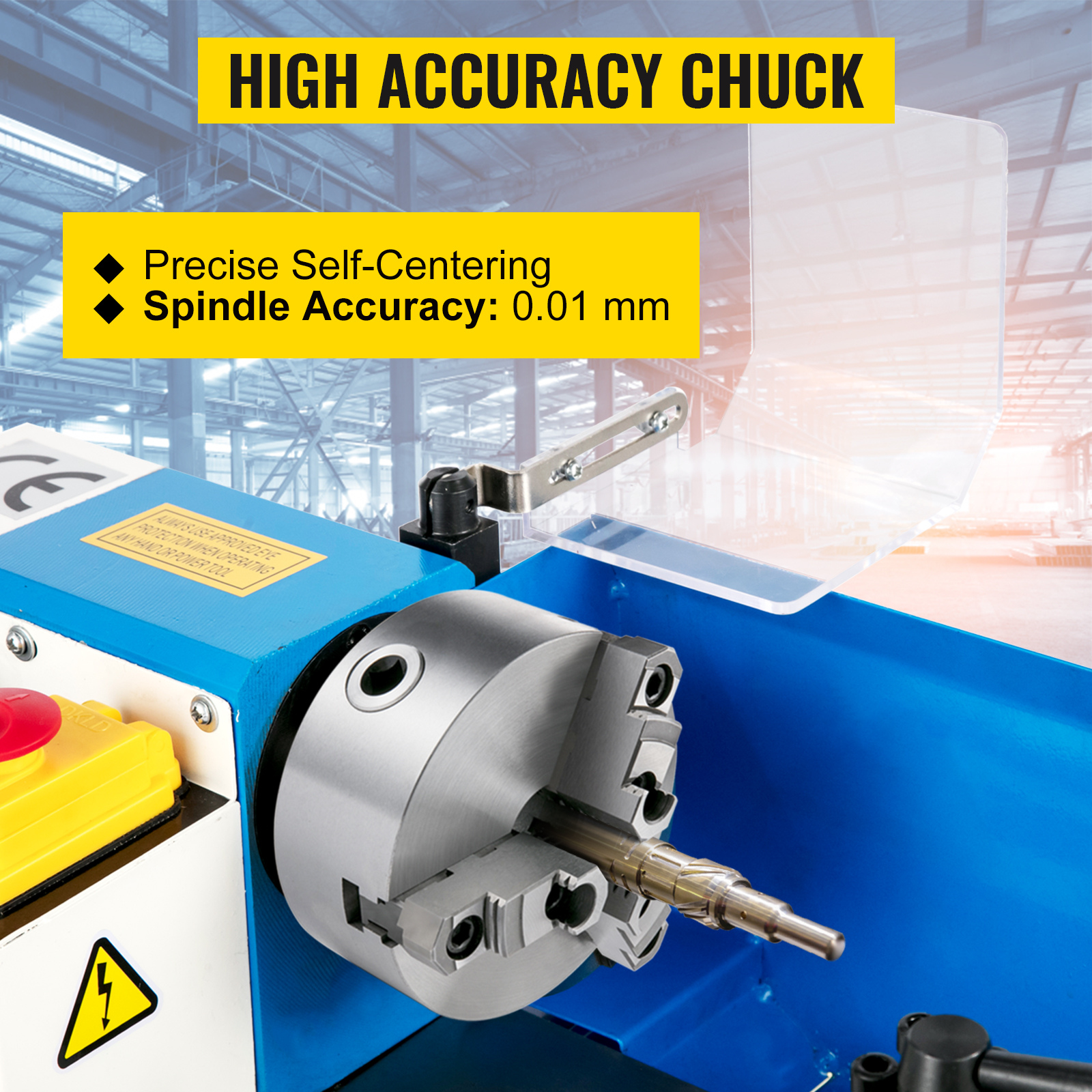

Tarkka istukka:

3-leukainen itsestään keskittävä istukka on testattu tarkkuuden ja toistettavuuden varmistamiseksi. Se pitää lieriömäiset kappaleet tukevasti paikoillaan. Roiskesuoja kuuluu kokonaisuuteen. Kara on laakeroitu tarkkuuskuulalaakerein, ja karan tarkkuus on 0.01 mm.

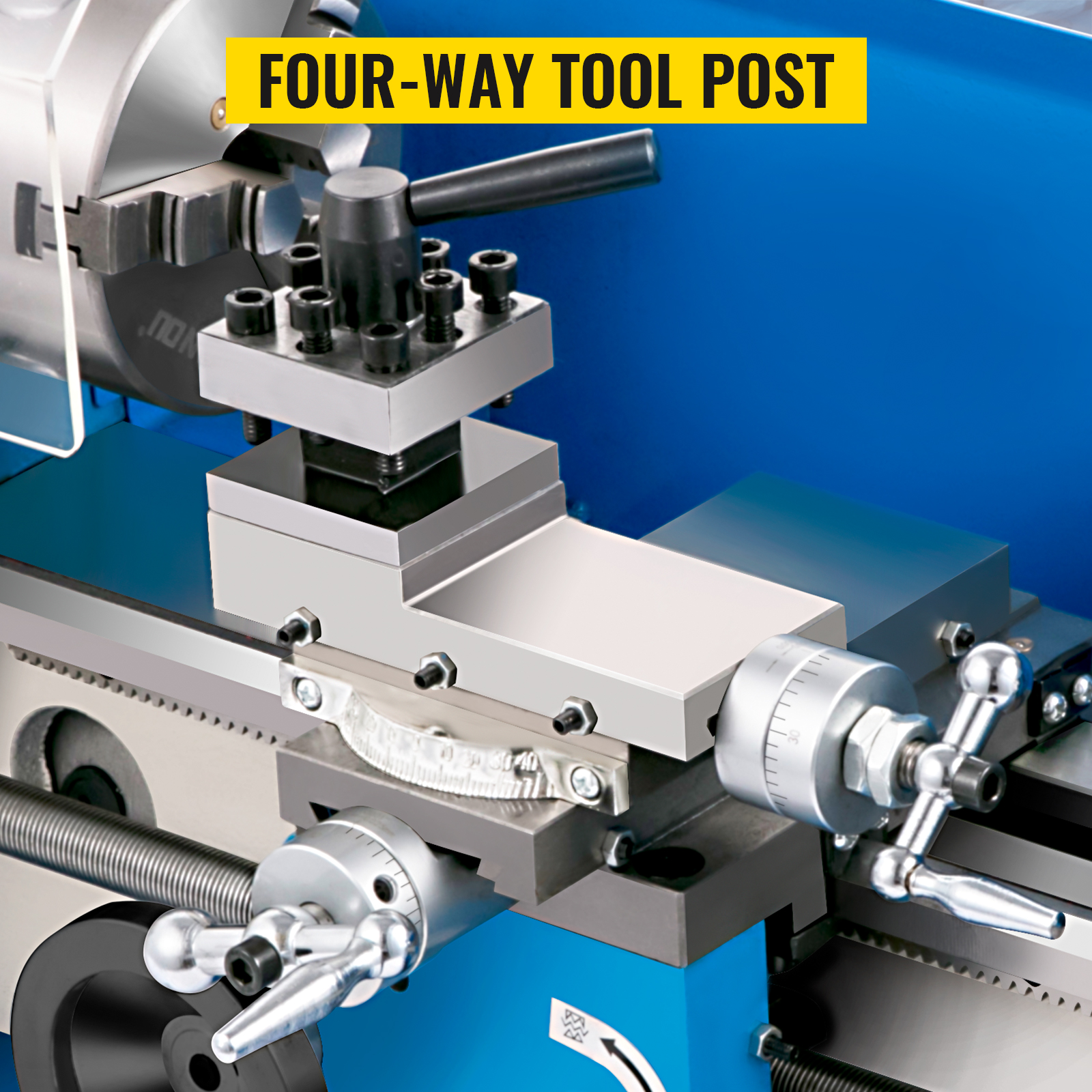

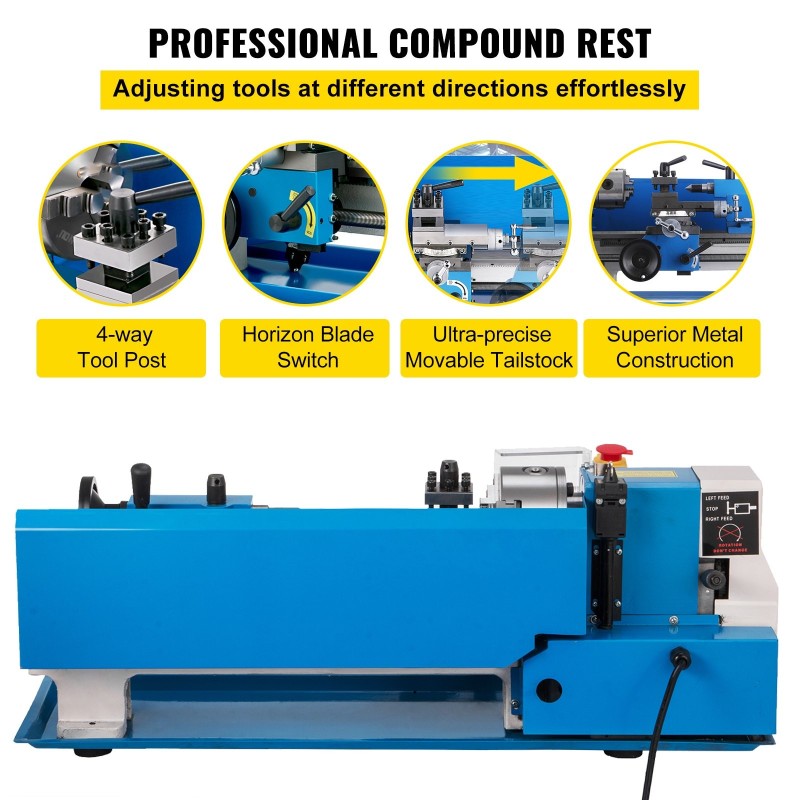

Neljäsuuntainen teräpidin:

T-urallinen yhdistelmäliike ja nelisuuntainen teräpidin mahdollistavat enintään 4 terän käytön. Terien vaihto on nopeaa, ja viisteiden sorvaus onnistuu säätämällä yhdistelmäliikkeen kulmaa vivulla.

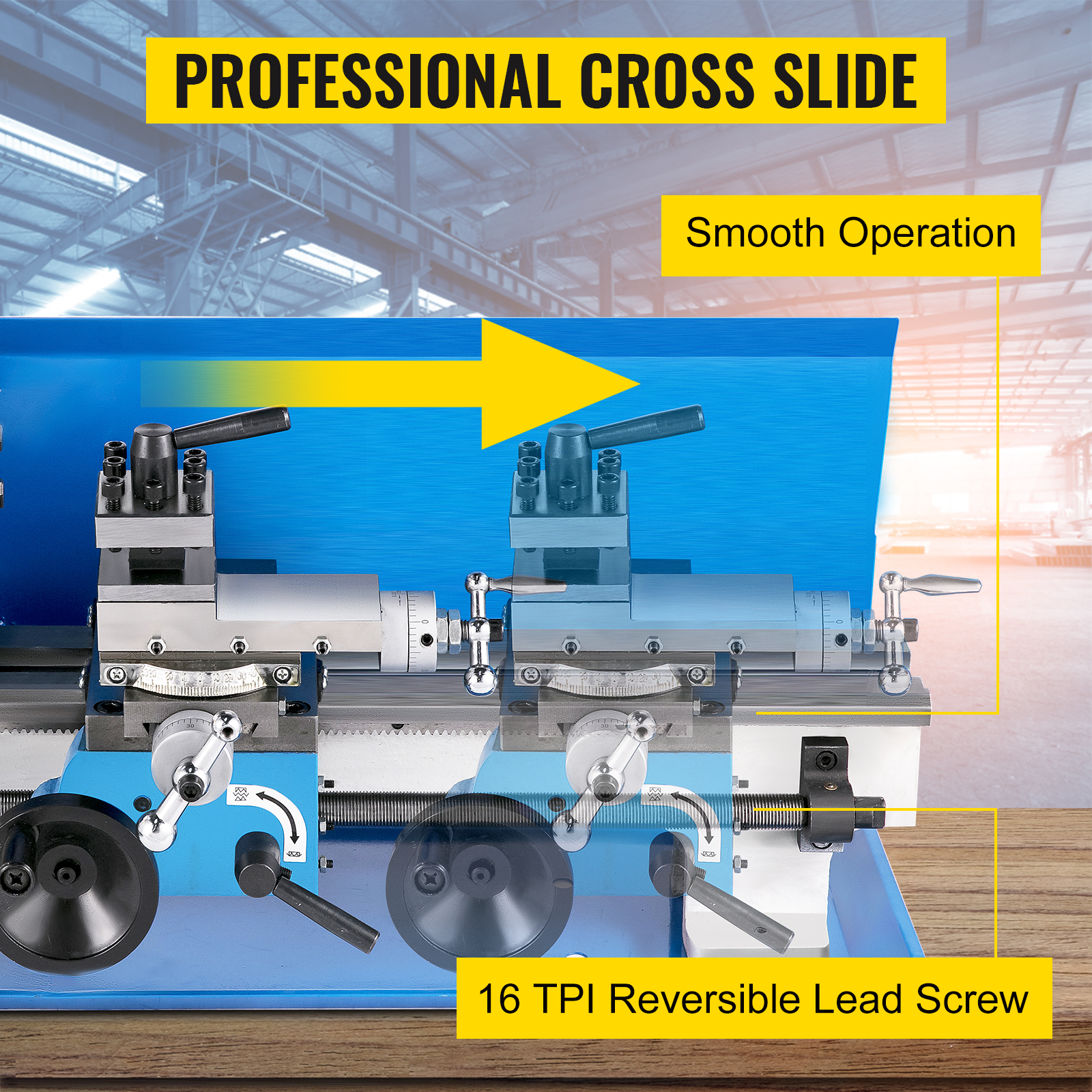

Ammattimainen poikittaisliike:

Poikittaisliike on suunniteltu kestämään kulutusta, ja teräliike tapahtuu syöttötangon avulla. Johtoruuvi on 16 TPI ja kärkiväli v-johtimilla on 350 mm.

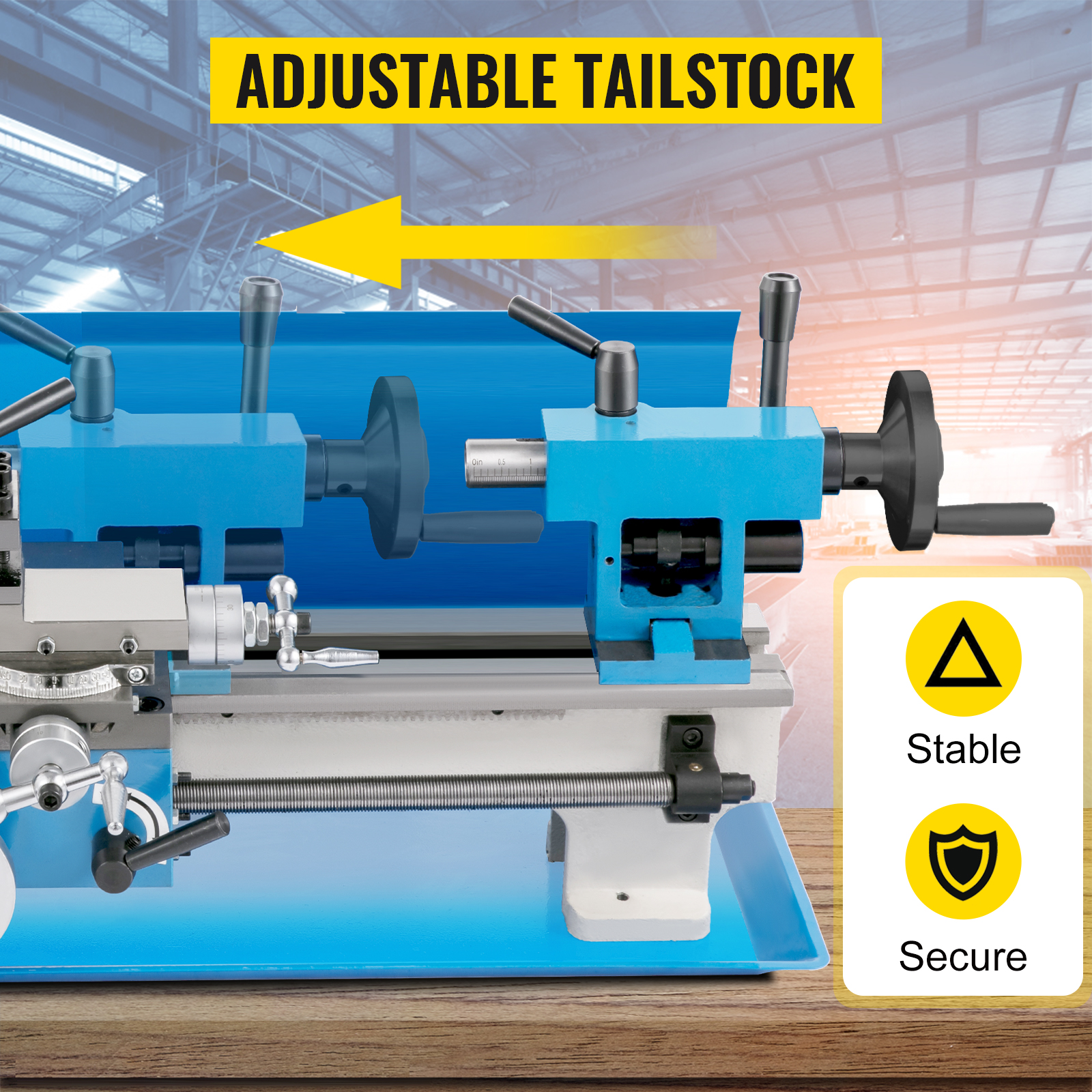

Säädettävä pöydänpää:

Pöydänpää on yhteensopiva kaikkien MT2-kartioisten tarvikkeiden kanssa. Se liikkuu kiskoa pitkin ja tukee eripituisia kappaleita, mikä parantaa työn vakautta.

Tekniset tiedot:

• Moottorin teho: 550W DC yksivaiheinen
• Karan nopeus: 0 - 2250 RPM
• Sorvausläpimitta vuoteen yläpuolella (Swing Over Bed): 180 mm
• Sorvausläpimitta poikittaisliikkeen yläpuolella (Swing Over Cross Slide): 110 mm
• Istukka, halkaisija: 100 mm
• Kärkiväli (Centers Distance): 350 mm
• Karan läpimenevä reikä (Spindle Bore): 20 mm
• Karan kartio (Spindle Taper): MT3
• Pöydänpään kartio (Tailstock Taper): MT2
• Poikittaisliikkeen pituus (Cross Slide Travel): 65 mm
• Yläliikkeen pituus (Top Slide Travel): 35 mm
• Karan tarkkuus (Spindle Accuracy): 0.01 mm
• Tuumakierre (Inch Thread): 12 - 52 T.P.I
• Metric-kierre (Metric Thread): 0.5 - 2.5 mm

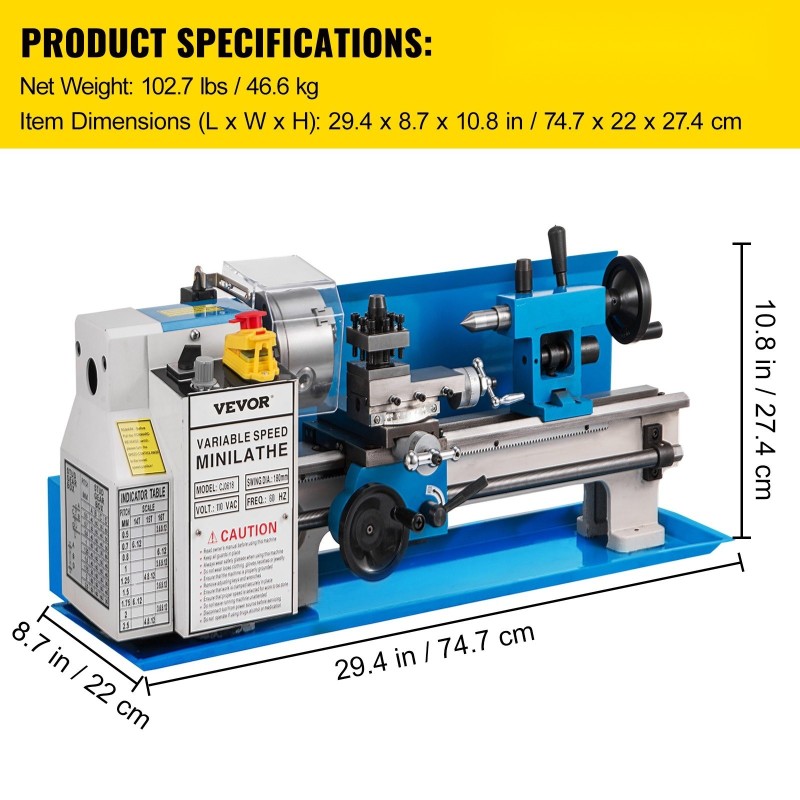

• Nettopaino: 46.6 kg

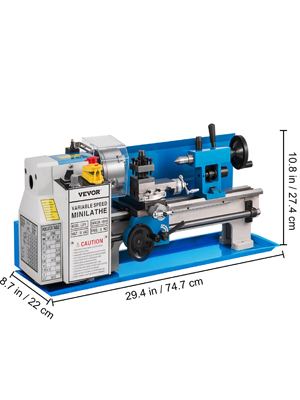

• Mitat (P x L x K): 74.7 x 22 x 27.4 cm

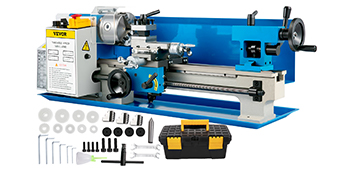

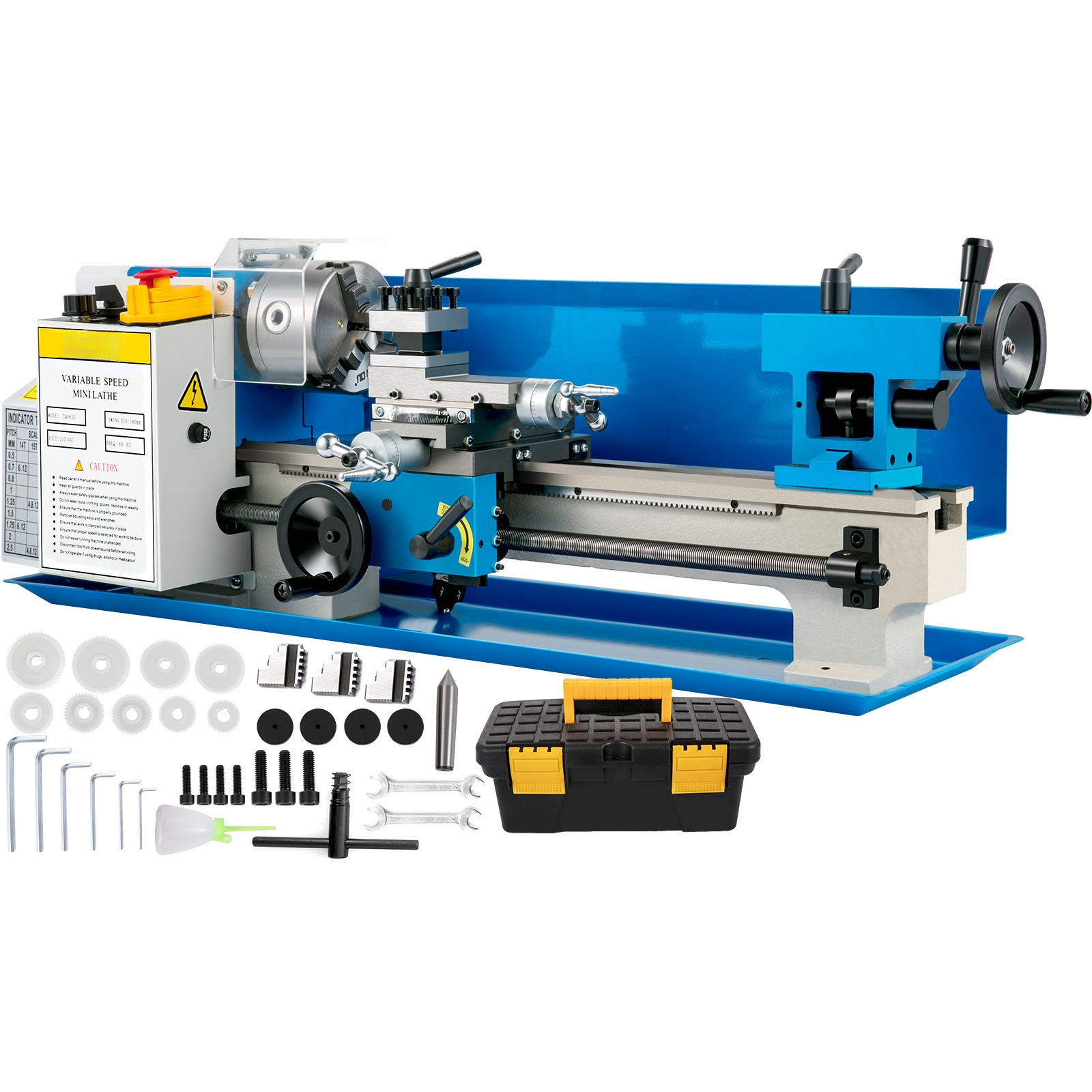

Pakkauksen sisältö:

• 1 x mini metallisorvi
• 3 x leukasarja istukkaan (Chuck Jaws)
• 1 x kärki sorviin (Lathe Center)
• 1 x istukka-avain (Chuck Wrench)
• 2 x jakoavain (Wrench)
• 1 x öljykannu
• 5 x kuusiokoloavain (Hex Wrenches)
• 9 x nailonratasta
• 2 x kahva (Handle)
• 4 x kumijalka
• 4 x ruuvi
• 1 x työkalulaatikko
