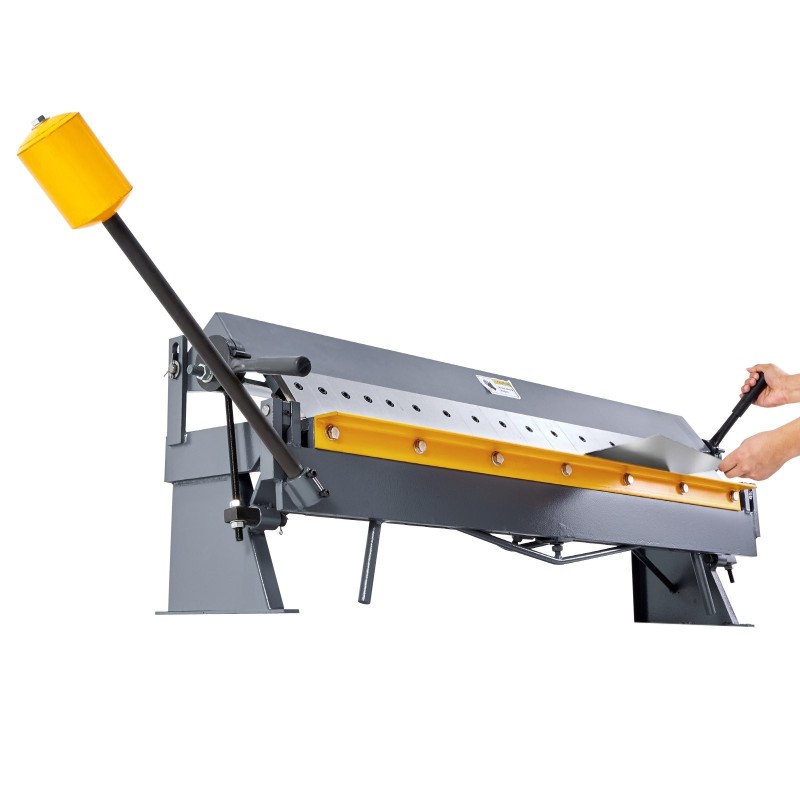

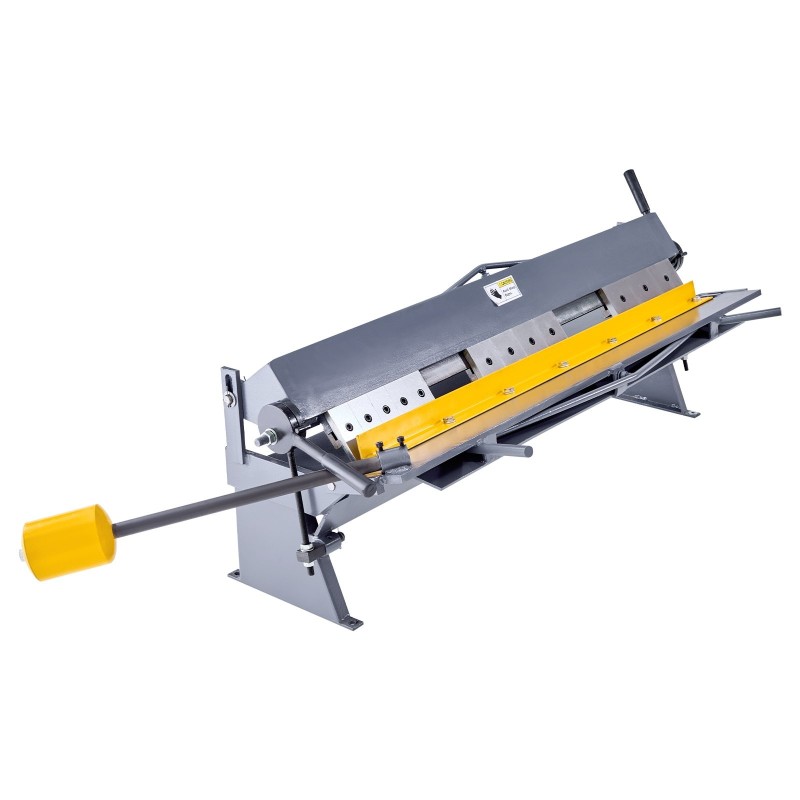

Monipuolinen peltijarru sarjatuotantoon

Tällä 50-tuumaisella (1270 mm) peltijarrulla taivutat peltiä tarkasti ja tehokkaasti. Kone soveltuu erityisesti pajoihin ja korjaamoihin, joissa tarvitaan toistettavia kulmataivutuksia erilaisista metallilevyistä.

Tärkeimmät ominaisuudet

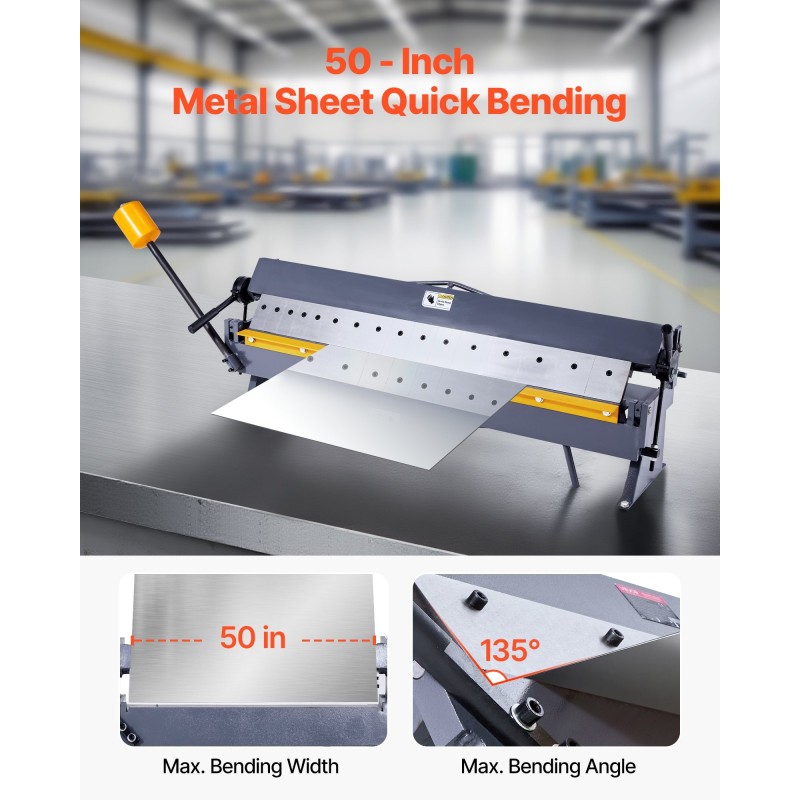

• Max. taivutuspituus: 50 in (1270 mm)
• Max. taivutuspaksuus: 16 Ga (1.5 mm) matalahiiliteräs
• Taivutuskulma: 0–135° säädettävä
• Soveltuu matalahiiliteräkselle, ruostumattomalle teräkselle, alumiinille ja kuparille
• 16 irrotettavaa sormea monipuolisiin laatikko- ja pannutaivutuksiin
• Tukeva teräsrakenne ja tasainen taivutussuoritus
• Tasapainotusvasara helpottaa käyttöä ja vähentää kappaleen muodonmuutoksia

Kuvaus

Levypeltijarru soveltuu nopeaan sarjataivutukseen, kun halutaan tasalaatuisia taivutuksia jopa 16 Ga (1.5 mm) matalahiiliteräkseen yhdellä ajolla. Koneen mitta- ja kulmasäädöt on suunniteltu toistettavaan, tarkkaan taivutukseen.

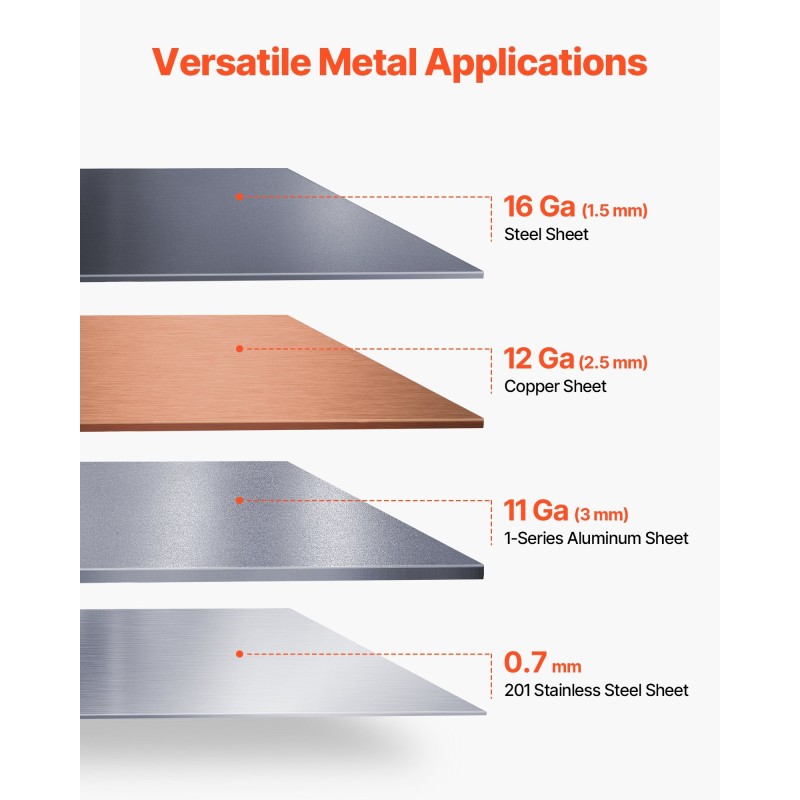

Sopii useille materiaaleille

Laite käsittelee vaivattomasti matalahiiliterästä, ruostumatonta terästä, alumiinia ja kuparia. Näin eri työt voidaan hoitaa samalla koneella ilman tarvetta vaihtaa laitetta materiaalin mukaan.

Segmentoidut sormet tarkkaan työstöön

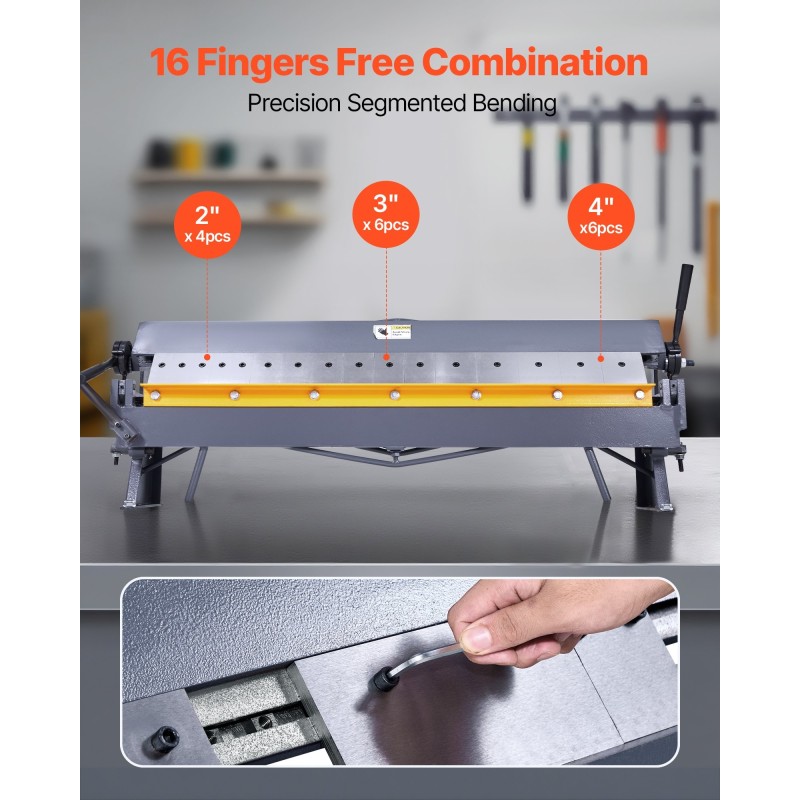

Peltijarrussa on 16 irrotettavaa sormea eri levyisinä, ja ne voidaan järjestellä vapaasti kappaleen muodon mukaan. Tämä helpottaa esimerkiksi lattian vahvikeprofiilien, kuorma-auton lavojen, päätylevyjen ja sisälokasuojien taivutusta.

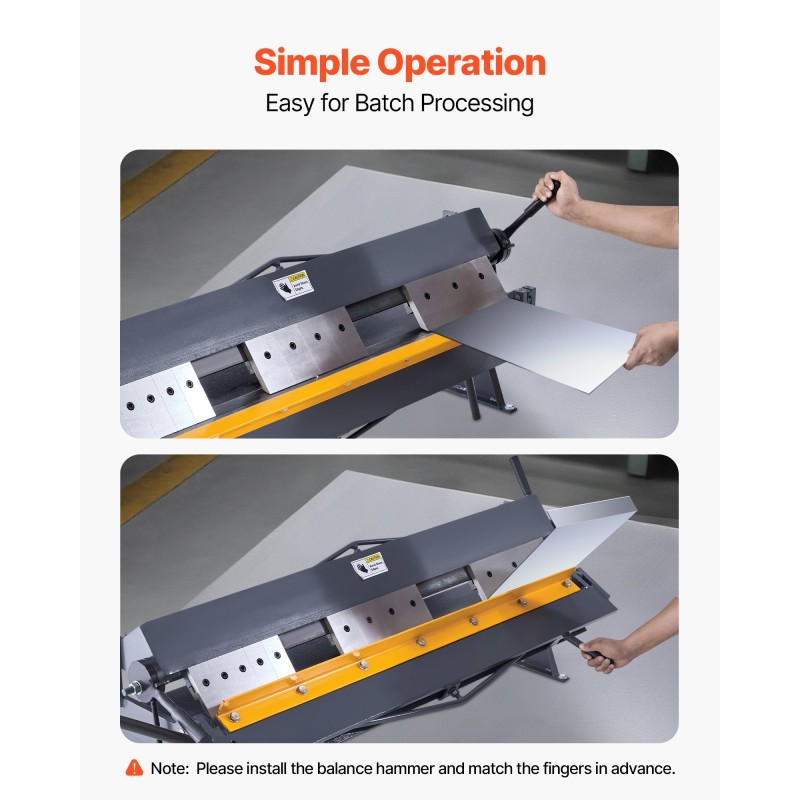

Vakaa ja tasainen taivutus

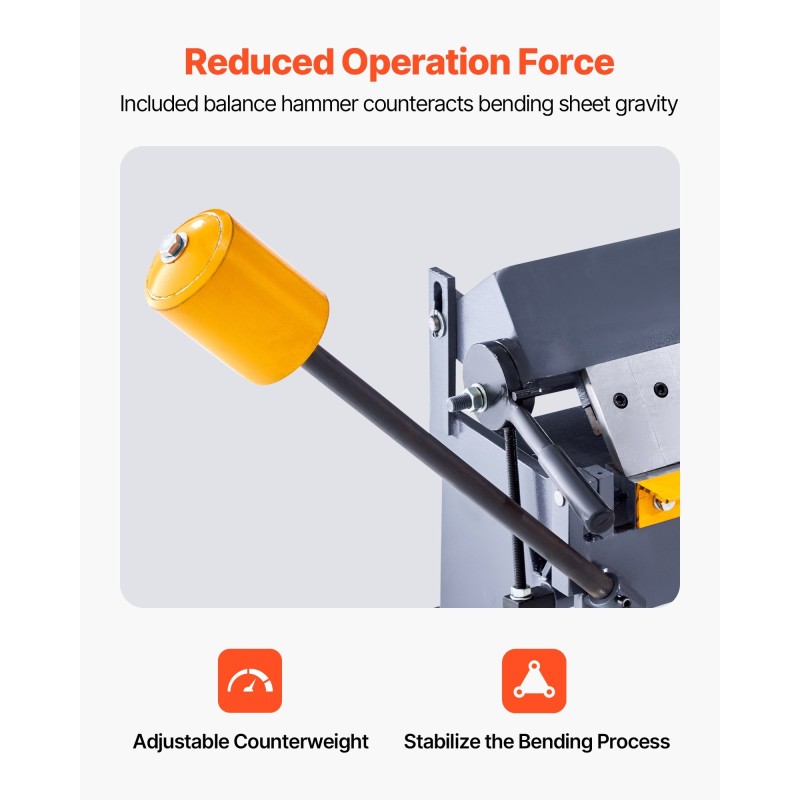

Tasapainotusvasara auttaa kompensoimaan puristusvoimaa taivutuksen aikana ja vähentää kappaleen taipumia. Laite voidaan pultata tukevasti työpöytään, mikä parantaa tarkkuutta ja turvallisuutta pitkissä ja raskaissa kappaleissa.

Turvallinen käyttö

Käytä aina suojalaseja, pitäväpintaisia käsineitä ja turvajalkineita. Seiso taivutuksen aikana sivummalla mahdollisen jousipalautuksen vuoksi. Suurempia levyjä käsitellessä on suositeltavaa työskennellä parin kanssa turvallisen kappaleenkäsittelyn varmistamiseksi.

Tekniset tiedot

• Paininlevyn mekanismi: manuaalinen
• Max. taivutuspaksuus: 16 Ga (1.5 mm) matalahiiliteräs
• Max. taivutuskulma: 135°
• Sormet (segmentit): 16 (2" x 4 kpl, 3" x 6 kpl, 4" x 6 kpl)
• Materiaali: matalahiiliteräs

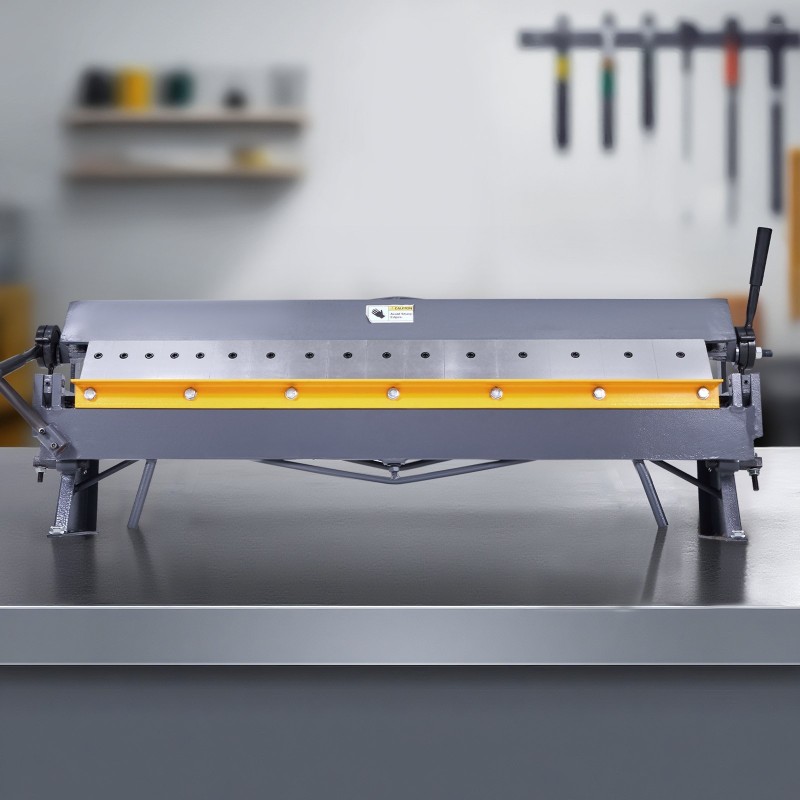

• Asennustapa: pöytään kiinnitettävä
• Laippaus: manuaalinen
• Paino: 432.1 lbs (196.0 kg)

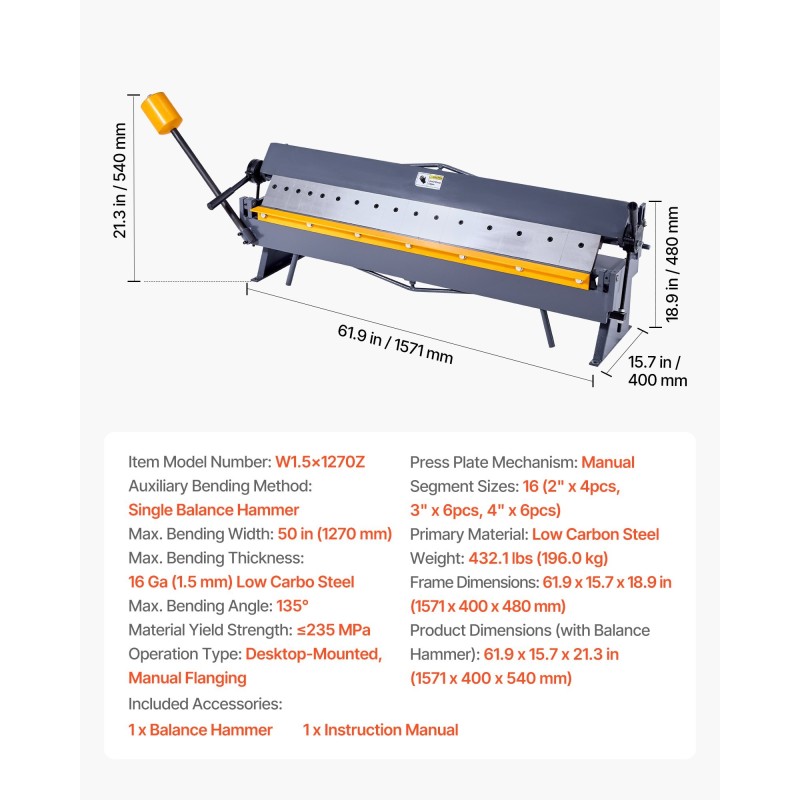

• Tuotteen mitat (tasapainotusvasaran kanssa): 61.9 x 15.7 x 21.3 in (1571 x 400 x 540 mm)
• Runkomitat: 61.9 x 15.7 x 18.9 in (1571 x 400 x 480 mm)
• Tuotemallinumero: W1.5×1270Z
• Max. taivutusleveys: 50 in (1270 mm)
• Materiaalin myötölujuus: ≤235 MPa
• Avustava taivutusmenetelmä: yksittäinen tasapainotusvasara
