Yleiskuvaus:

Tämä viemäri- ja putkistokamerarobotti on suunniteltu teollisuus- ja kunnallistekniikan putkien tarkastamiseen. Järjestelmässä on 60m kaapeli, etu- ja takakamera (molemmat 2MP), kosketusnäytöllinen tabletti, 8 LED-valoa sekä etäisyyslaskuri, joiden avulla saat selkeän näkymän putken kunnosta ja tarkat sijaintitiedot mahdollisista vaurioista.

Keskeiset ominaisuudet:

• 2MP etu- ja takakamera, laaja kuvakulma ja tarkka kuva putkiston sisällä
• Etukameran 360° vaaka- ja 180° pystykääntö putkien yksityiskohtaiseen tarkastukseen
• 60m tarkastuskaapeli etäisyyslaskurilla sijainnin seurantaan
• 8 kirkasta LED-valoa, jotka parantavat näkyvyyttä hämärissä ja täysin pimeissä putkissa
• Ohjaus eteen, taakse ja kääntymiseen, sopii myös kulmikkaisiin ja risteäviin putkistoihin
• Sopii putkille, joiden halkaisija on noin 300mm–1500mm

Putkitarkastuksen uusi taso

Teolliseen käyttöön suunniteltu putkistotarkastusrobotti soveltuu suurille teollisuusputkille, kunnallisille viemärilinjoille ja kaivoskäytävien tarkastuksiin. 60m kaapeli, kosketusnäytöllinen tabletti ja valaistut kamerat mahdollistavat laajan, lähes 360° kattavan näkymän putkistoon ja helpottavat piilevien vaurioiden ja tukosten paikantamista.

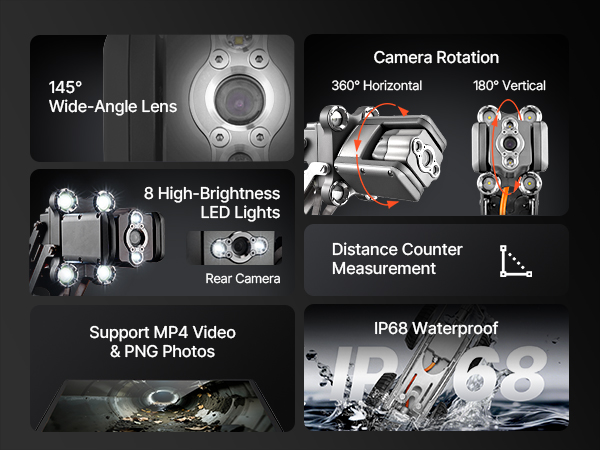

Tarkka ja valovoimainen kamerajärjestelmä

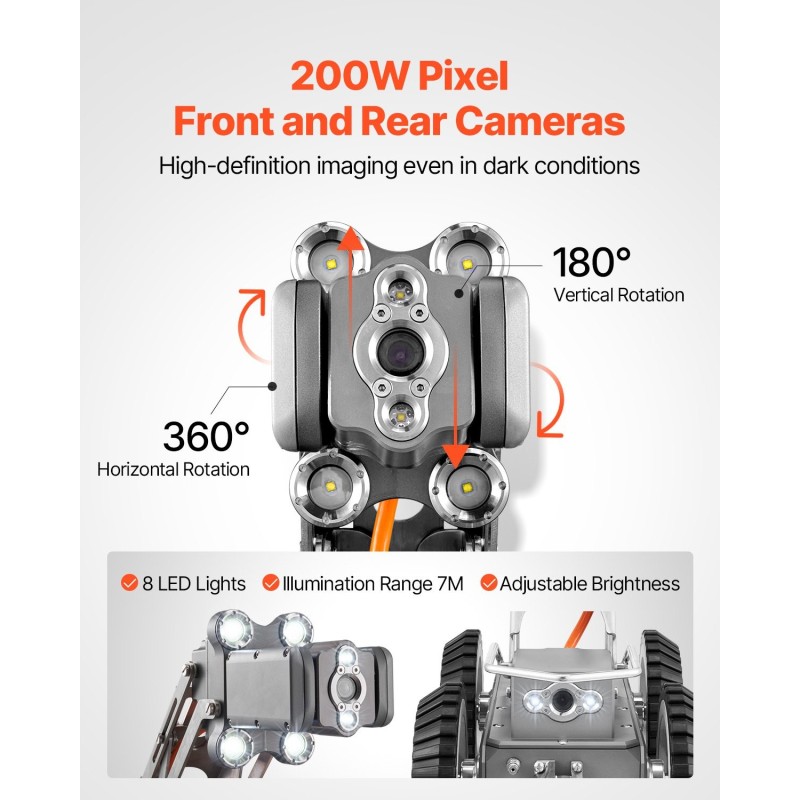

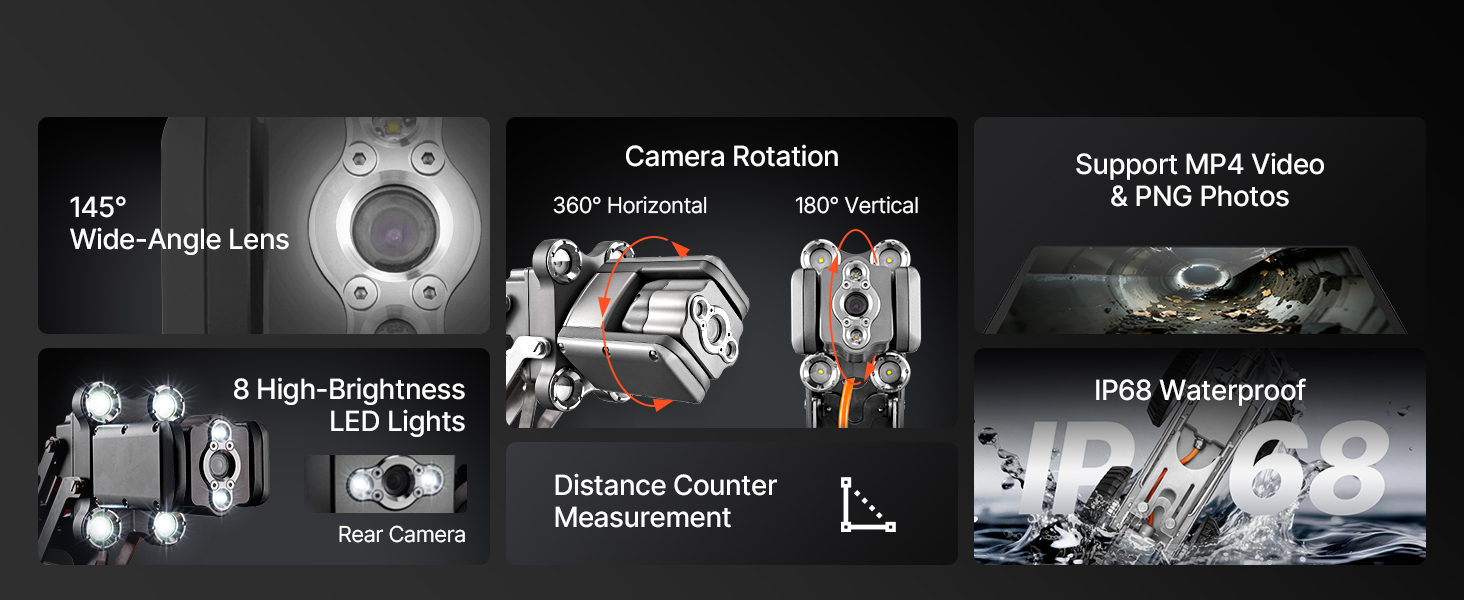

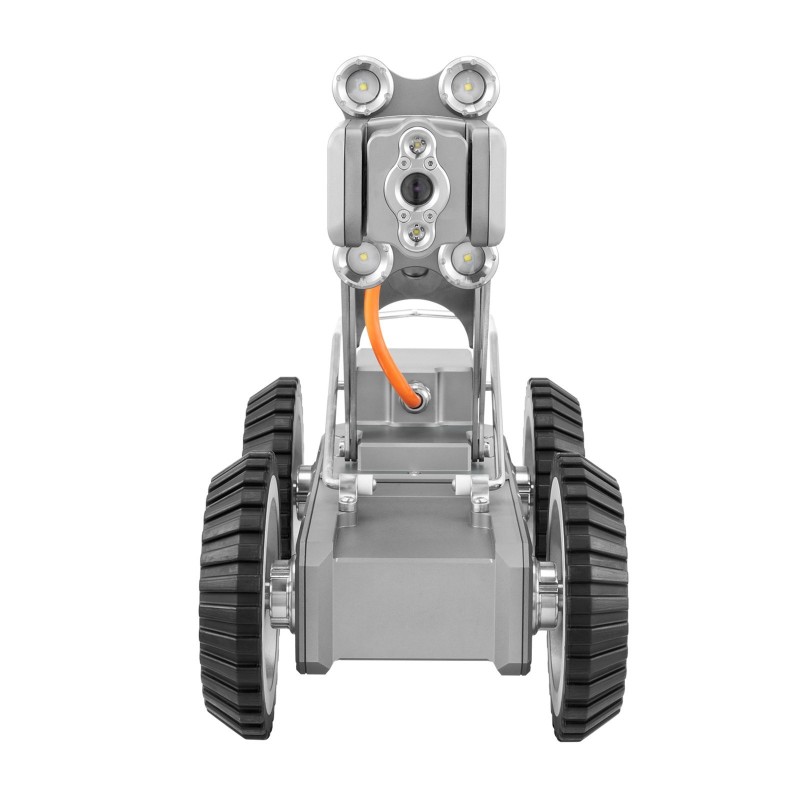

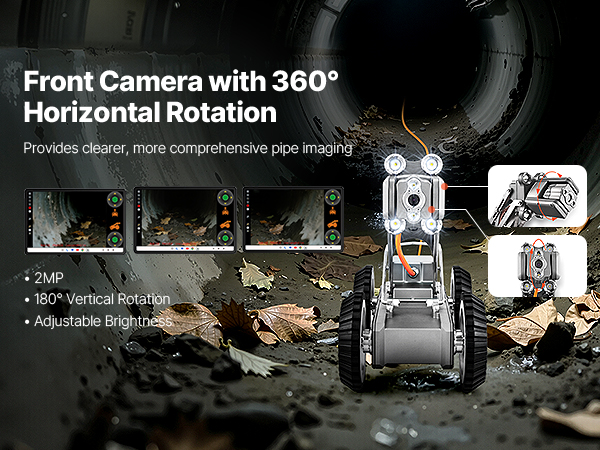

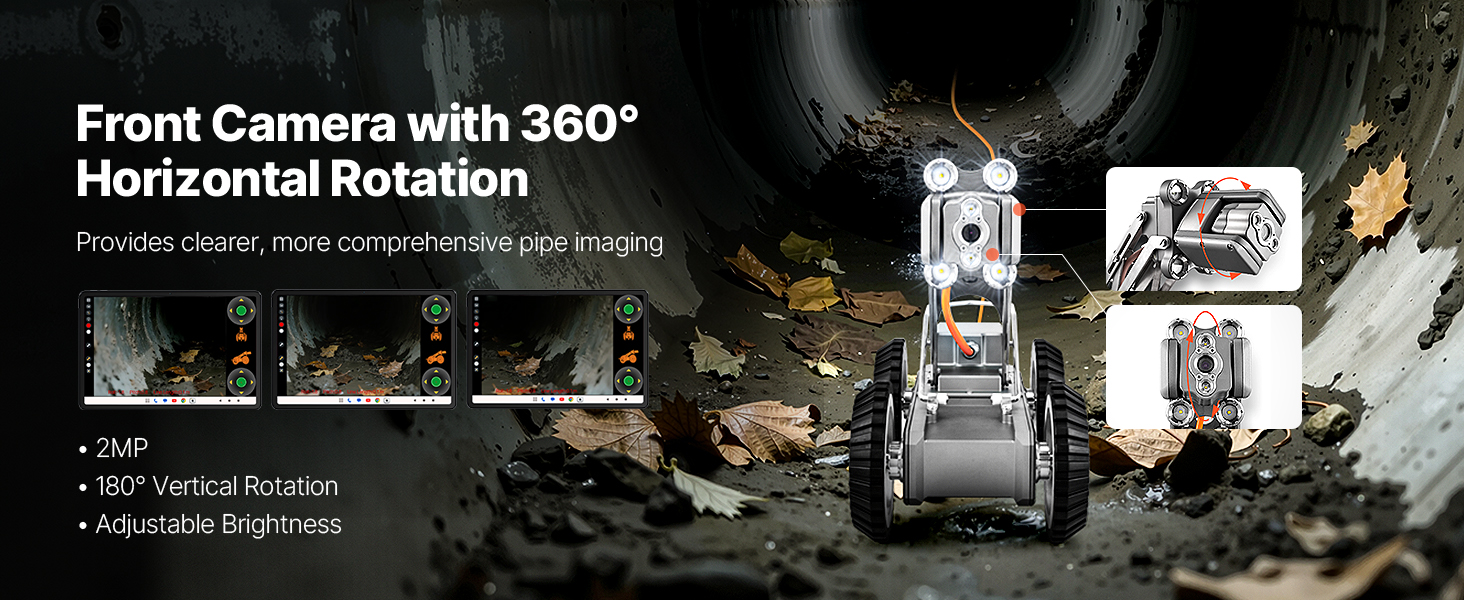

Robotti on varustettu 2MP etu- ja takakameroilla. Etukamera kääntyy 360° vaakasuunnassa ja 180° pystysuunnassa, mikä helpottaa liitosten, halkeamien ja muiden yksityiskohtien tarkastamista. 8 suuren kirkkauden LED-valoa tuottaa riittävän valon, ja näkyvyys ulottuu jopa 5-10 metriä heikossa valaistuksessa.

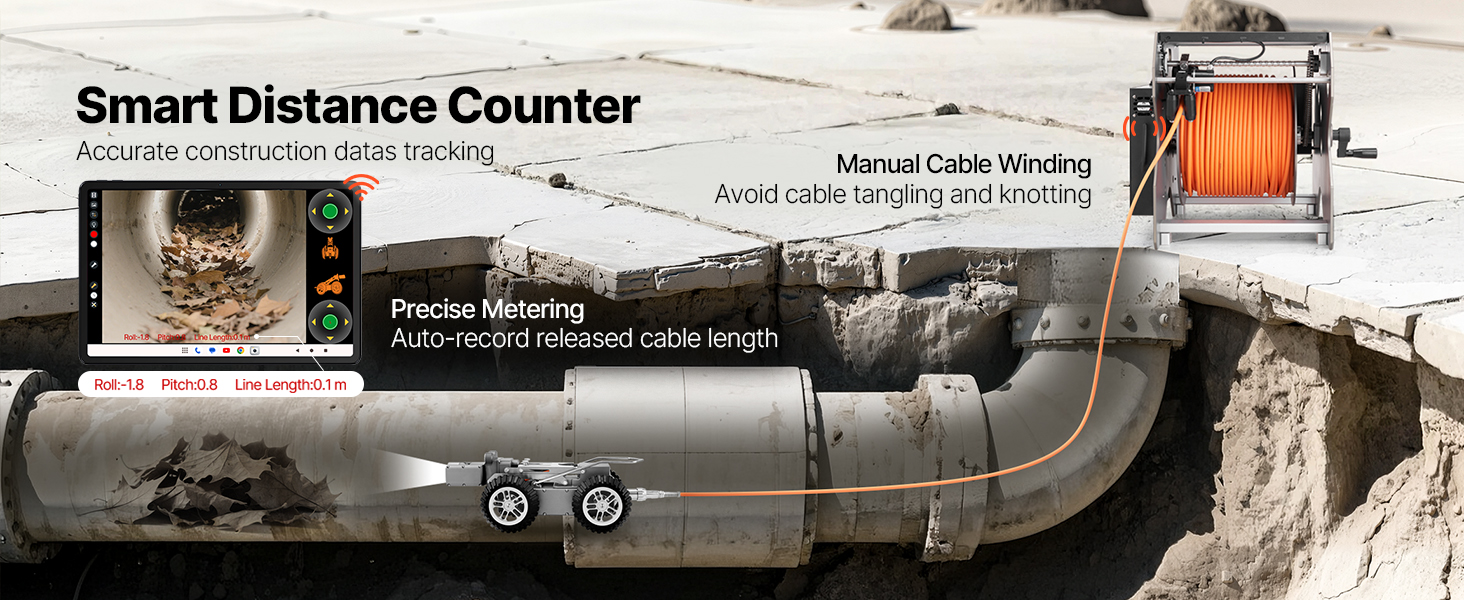

Etäisyyslaskuri ja kaapelin hallinta

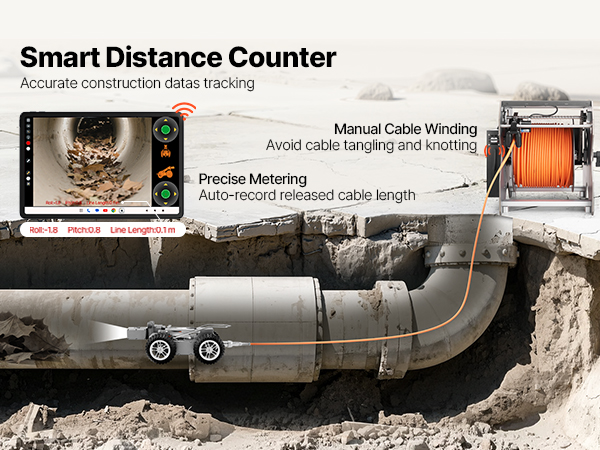

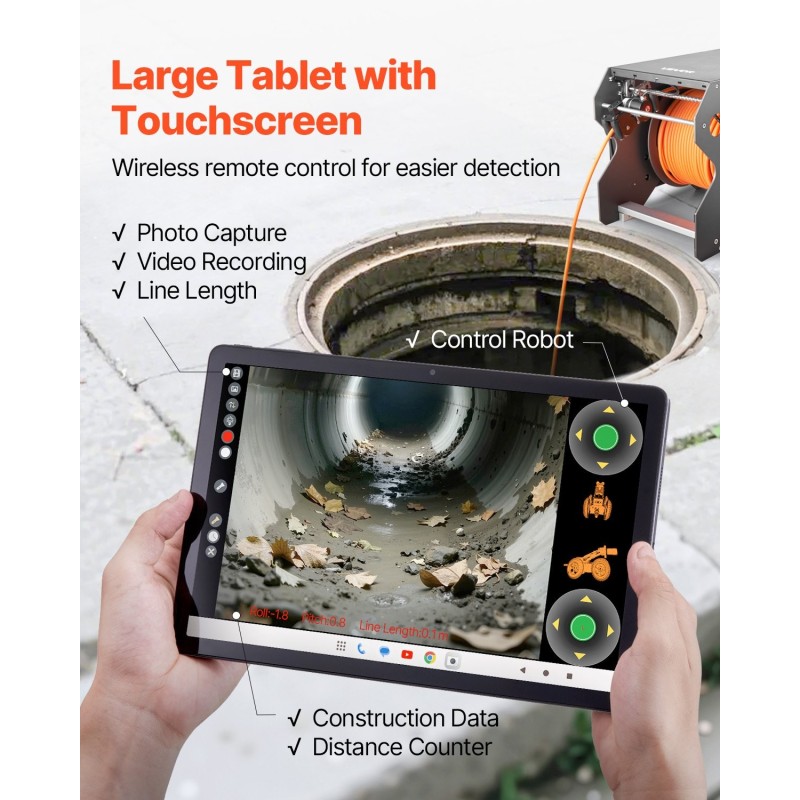

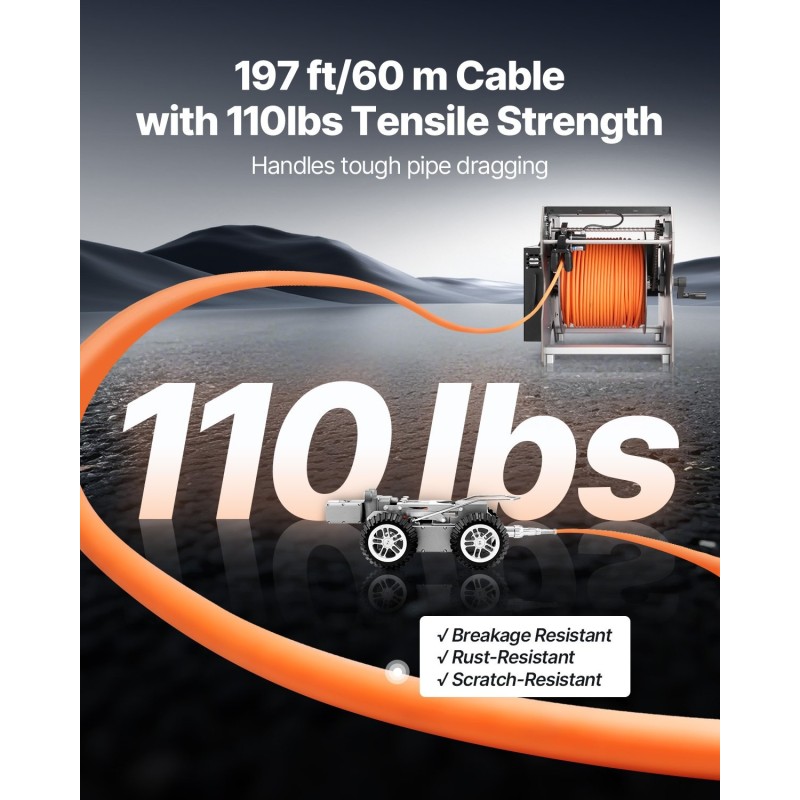

Järjestelmässä on etäisyyslaskuri, joka mittaa ja näyttää kaapelin kulkeman pituuden reaaliaikaisesti tabletin kosketusnäytöllä. Vinssissä on automaattinen kaapelin ulossyöttö sekä manuaalinen kelauksen toiminto, mikä tekee kaapelin käsittelystä hallittua myös pitkiä osuuksia tarkastettaessa.

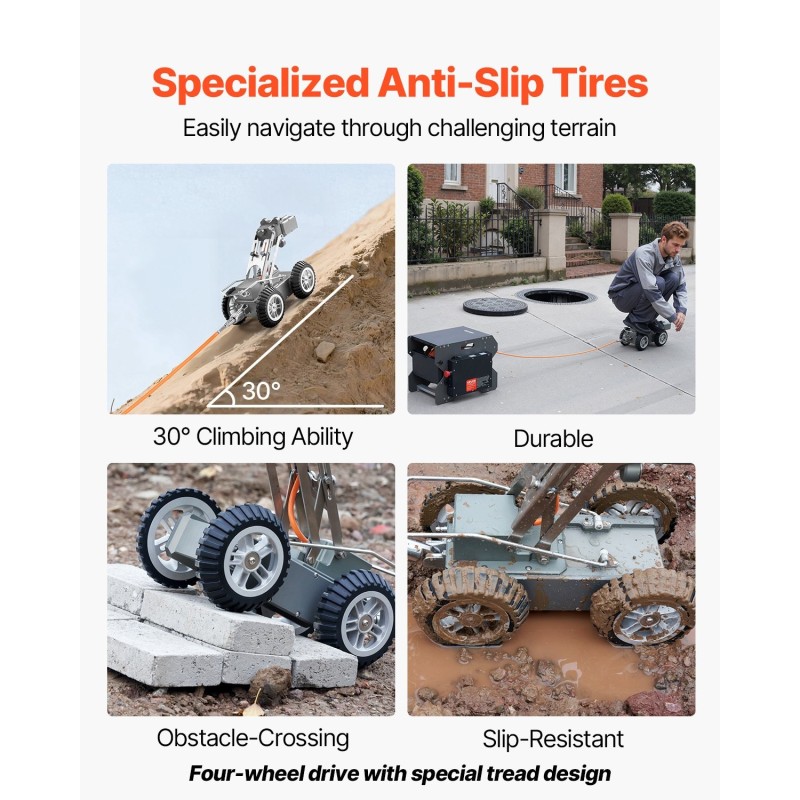

Helppo ohjaus ja liikkuminen putkistossa

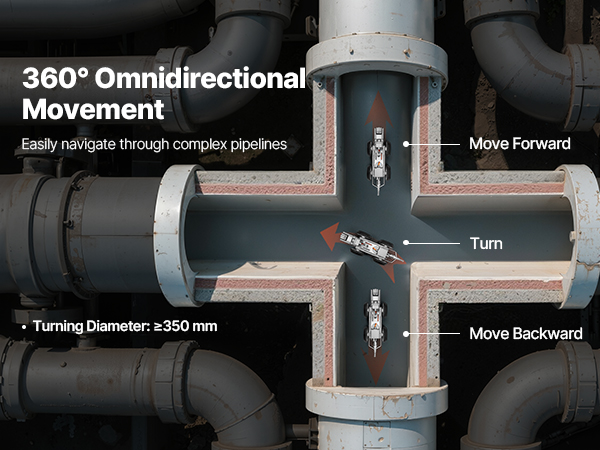

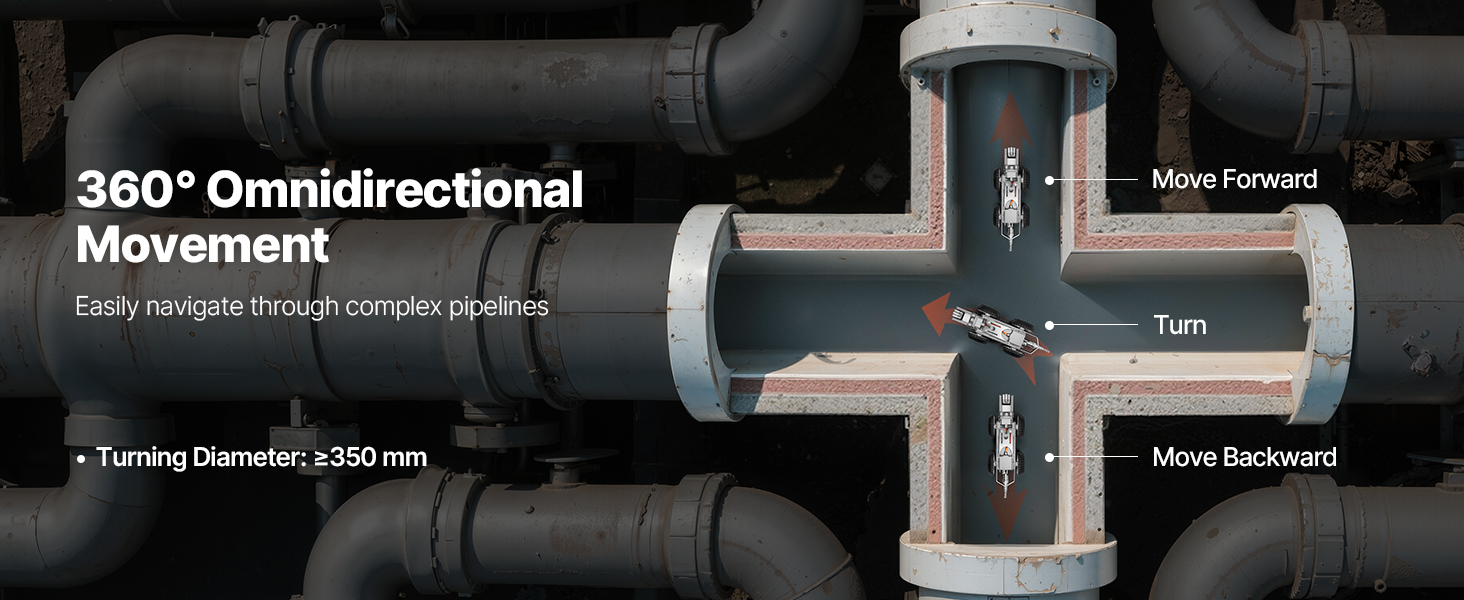

Älykäs ohjausjärjestelmä mahdollistaa liikkumisen eteenpäin, taaksepäin sekä kääntymisen, joten robotti selviytyy myös ahtaista kulmista ja monimutkaisista putkireiteistä. Se soveltuu oikeakulmaisiin mutkiin ja risteäviin putkilinjoihin, kun risteyskohdan kääntösäde on vähintään 350mm.

Laaja yhteensopivuus putkikokojen kanssa

Robotti soveltuu putkille, joiden halkaisija on noin 300mm–1500mm. Tämä kattaa tavalliset kunnalliset viemäriputket, monet teollisuusputkistot sekä kaivoskäytävien ja muiden suurten kanavien tarkastuskohteet.

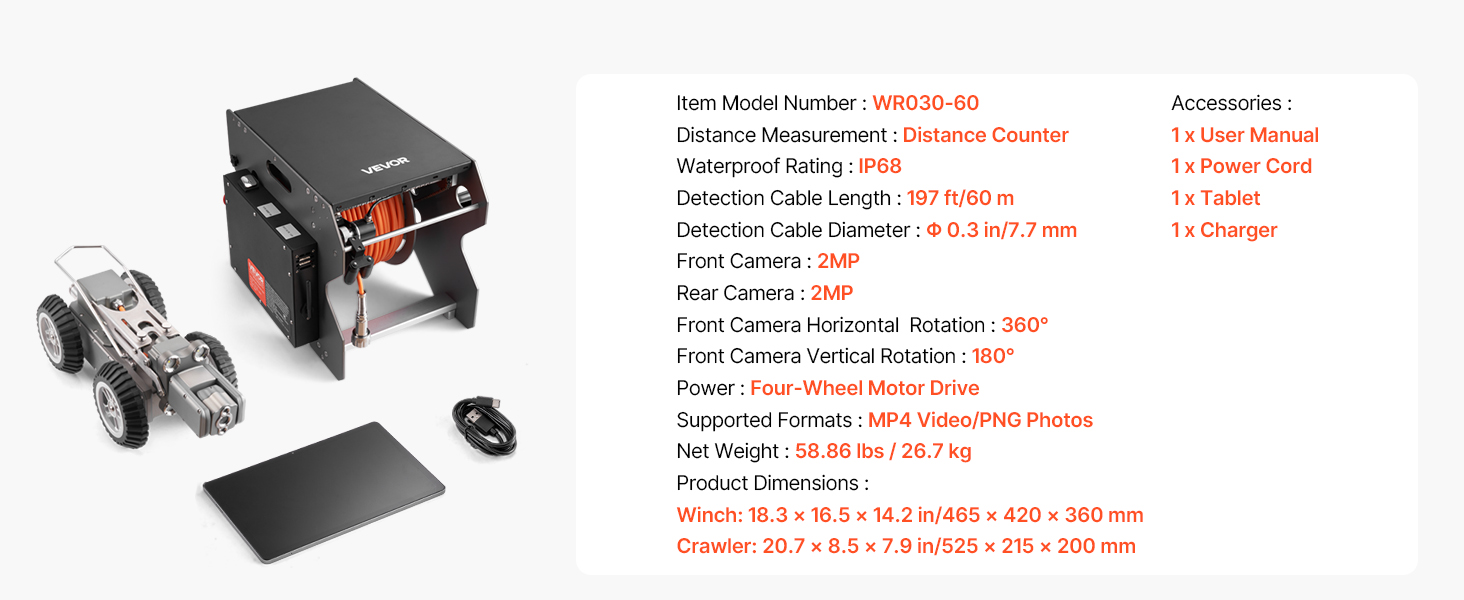

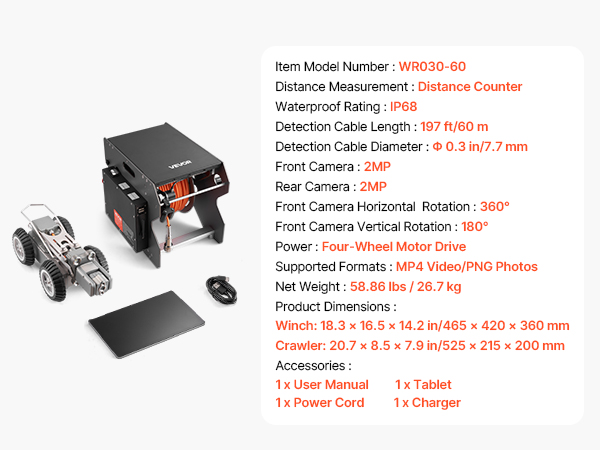

Tekniset tiedot:

Front Camera Vertical Rotation: 180°
Front Camera Horizontal Rotation: 360°
Etukamera: 2MP
Takakamera: 2MP
Havaintokaapelin pituus: 60m
Havaintokaapelin halkaisija: Φ 7.7 mm

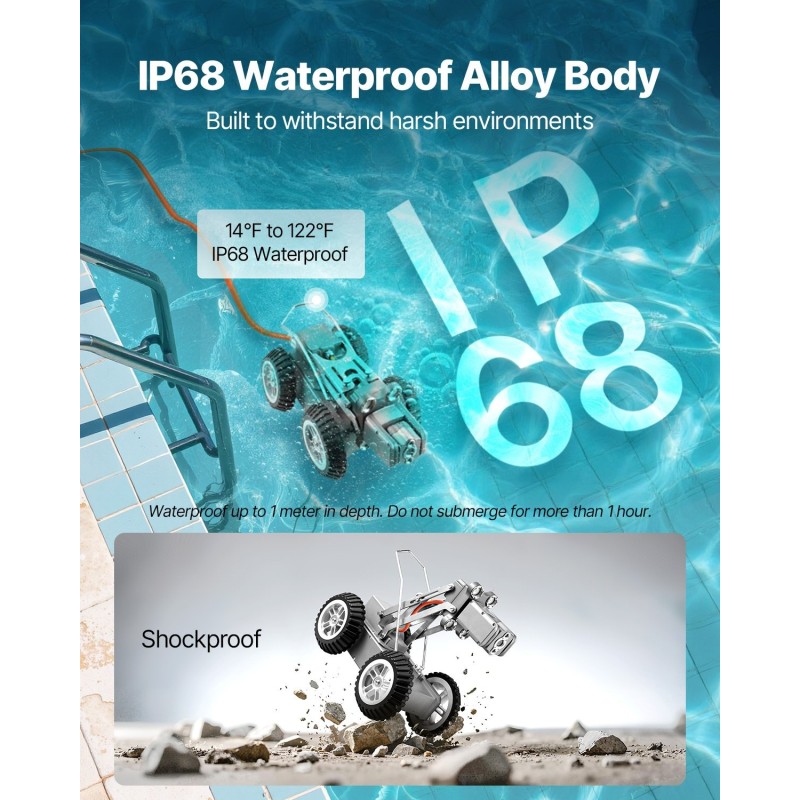

Vedenpitävyysluokitus: IP68
Etäisyyden mittaus: etäisyyslaskuri

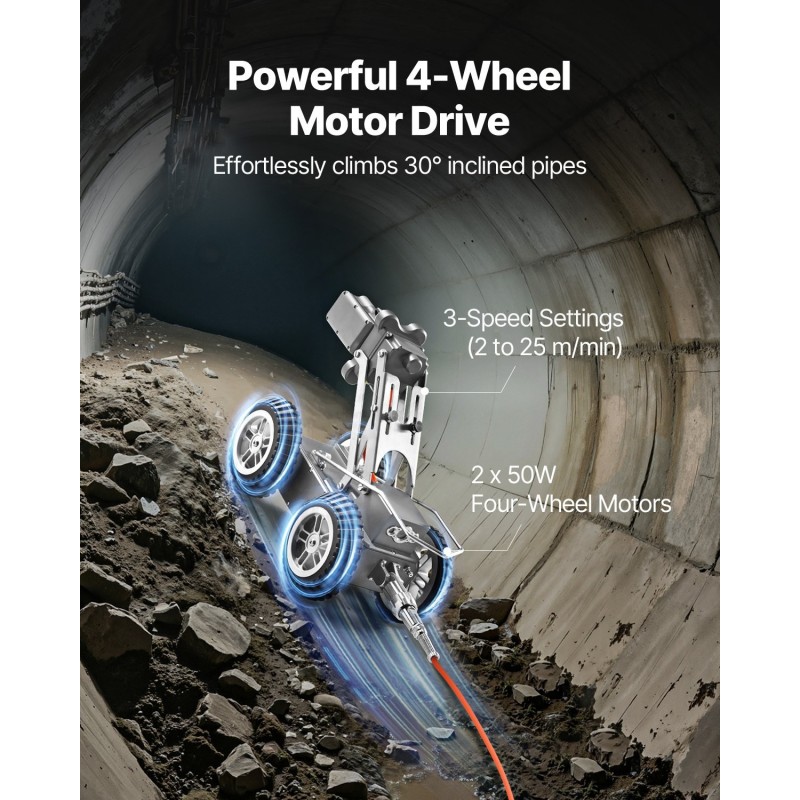

Tuote Teho: nelivetoinen moottorikäyttö

Vinssin mitat: 465 x 420 x 360 mm

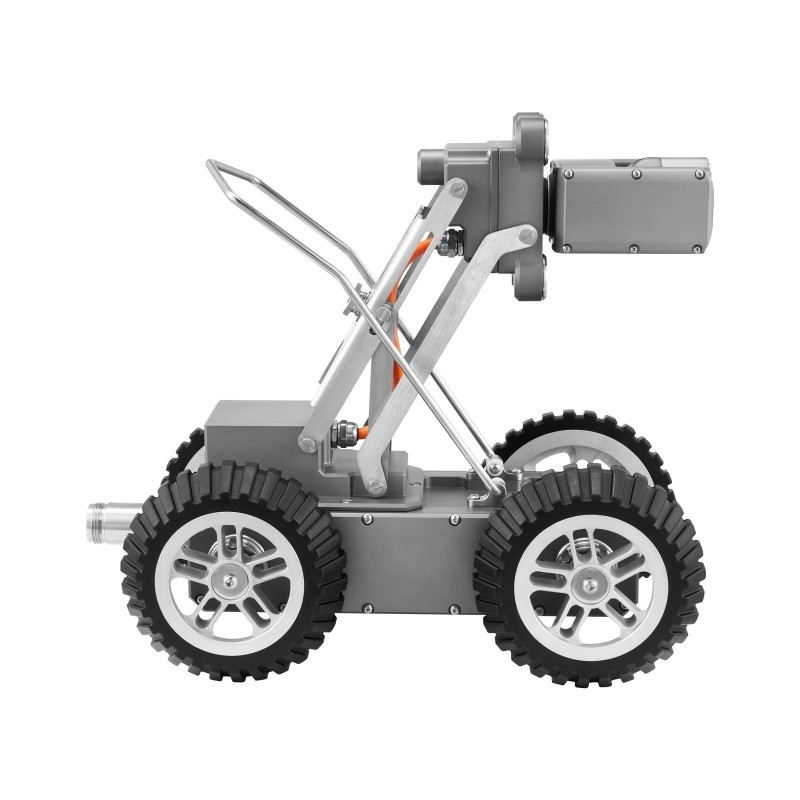

Robotin mitat: 525 x 215 x 200 mm

Mitkä putkikoot robotti tukee?

Robotti soveltuu putkille, joiden halkaisija on noin 300 mm–1500 mm.

Kuinka pitkä on tarkastuskaapeli ja miten sen pituus seurataan?

Kaapelin pituus on 60 m ja etäisyyslaskuri näyttää kuljetun matkan reaaliaikaisesti tabletin kosketusnäytöllä.

Millaisia kameroita robotissa on ja miten ne voidaan kääntää?

Robotissa on kaksi 2 MP‑kameraa; etukamera kääntyy 360 ° vaakasuunnassa ja 180 ° pystysuunnassa, takakamera tarjoaa vakaan näkymän.

Kuinka paljon valoa LED‑valot tarjoavat pimeissä putkissa?

Robotissa on 8 kirkasta LED‑valoa, jotka valaisevat putken sisätilan niin, että näkyvyys ulottuu 5–10 metriin heikossa valaistuksessa.

Mitkä ovat robotin fyysiset mitat ja vesitiiviysluokitus?

Robotin mitat ovat 525 mm × 215 mm × 200 mm ja se on luokiteltu IP68‑luokkaan, mikä takaa täydellisen vedenpitävyyden.
