Kuvaus:

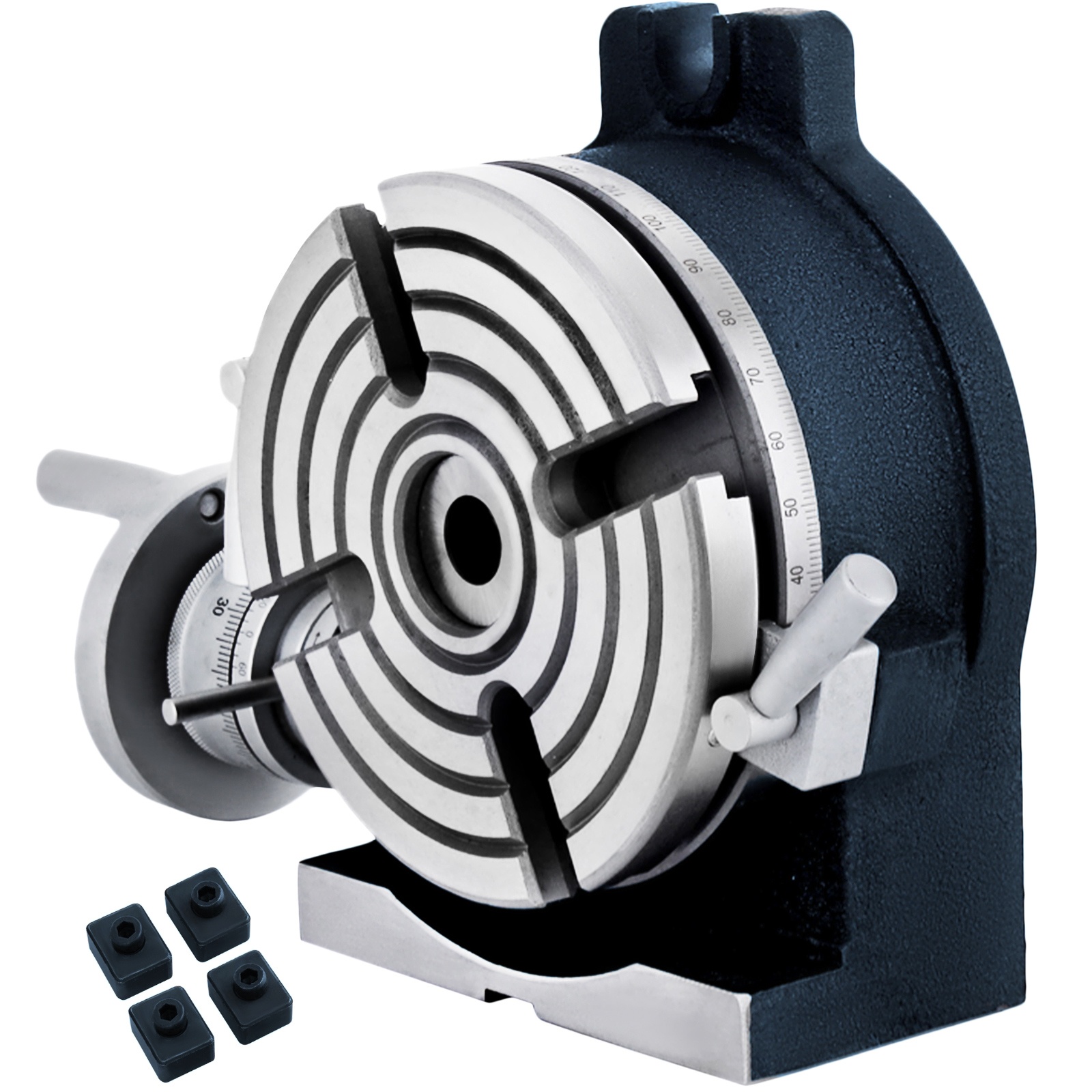

150mm / 5.9" pysty- ja vaakasuuntainen jakopöytä on jyrsinkoneen tärkeä lisälaite ja tarkka kappaleen asemointilaite. Sitä käytetään laajasti metallintyöstössä, kun halutaan porata tai jyrsiä työkappaletta täsmällisin välein kiinteän akselin ympäri.

Tärkeimmät ominaisuudet:

• Pysty- ja vaakasuuntainen asennus samassa pöydässä
• Kestävä HT200-valurakenne
• Korkea tarkkuus, asteikko 360°
• Helppo säätää selkeän asteikon avulla
• Sopii monipuolisiin metallintyöstön tehtäviin

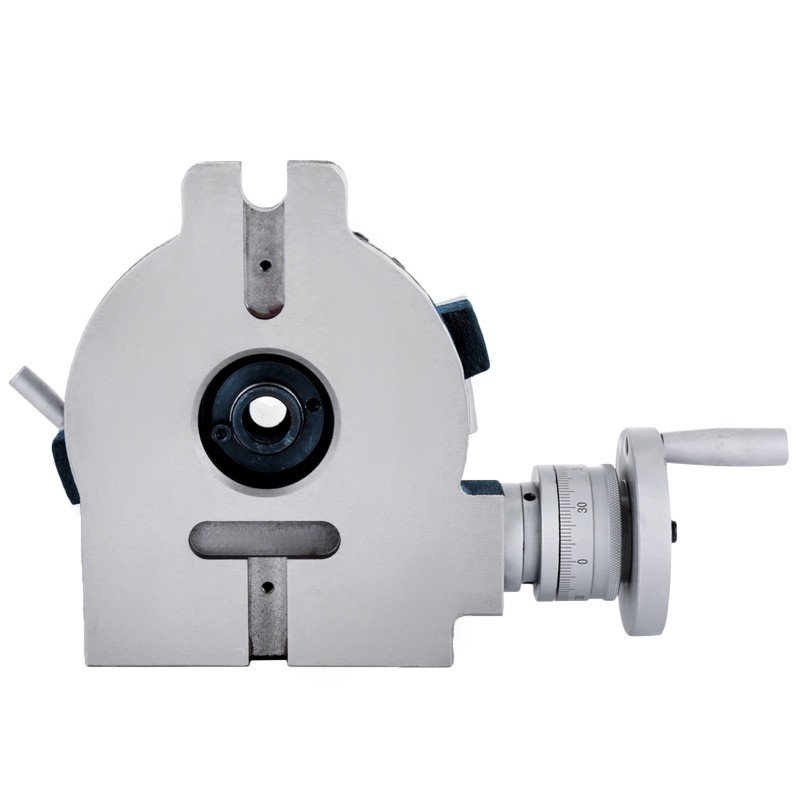

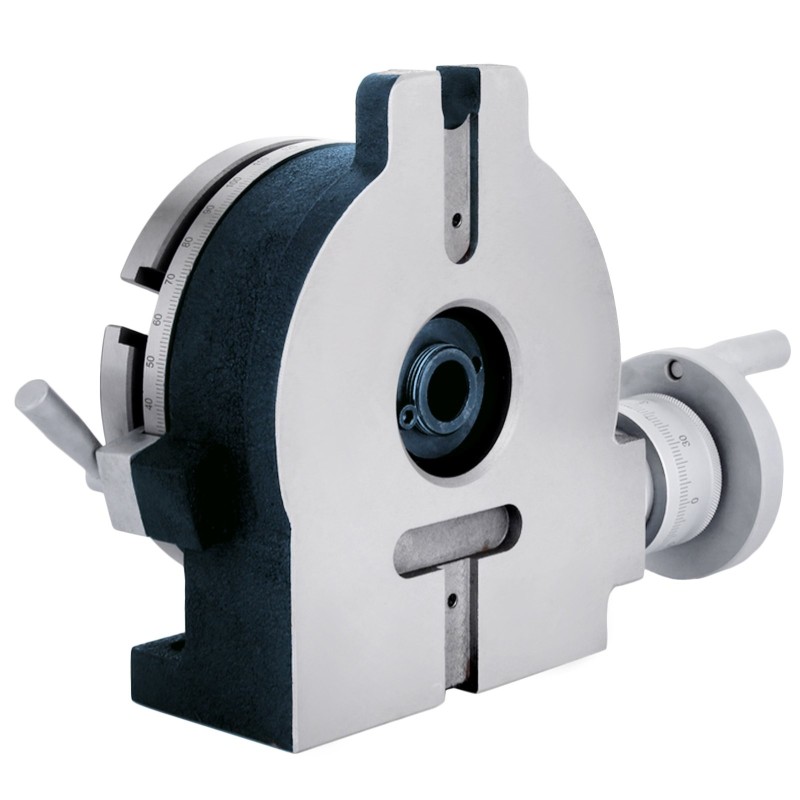

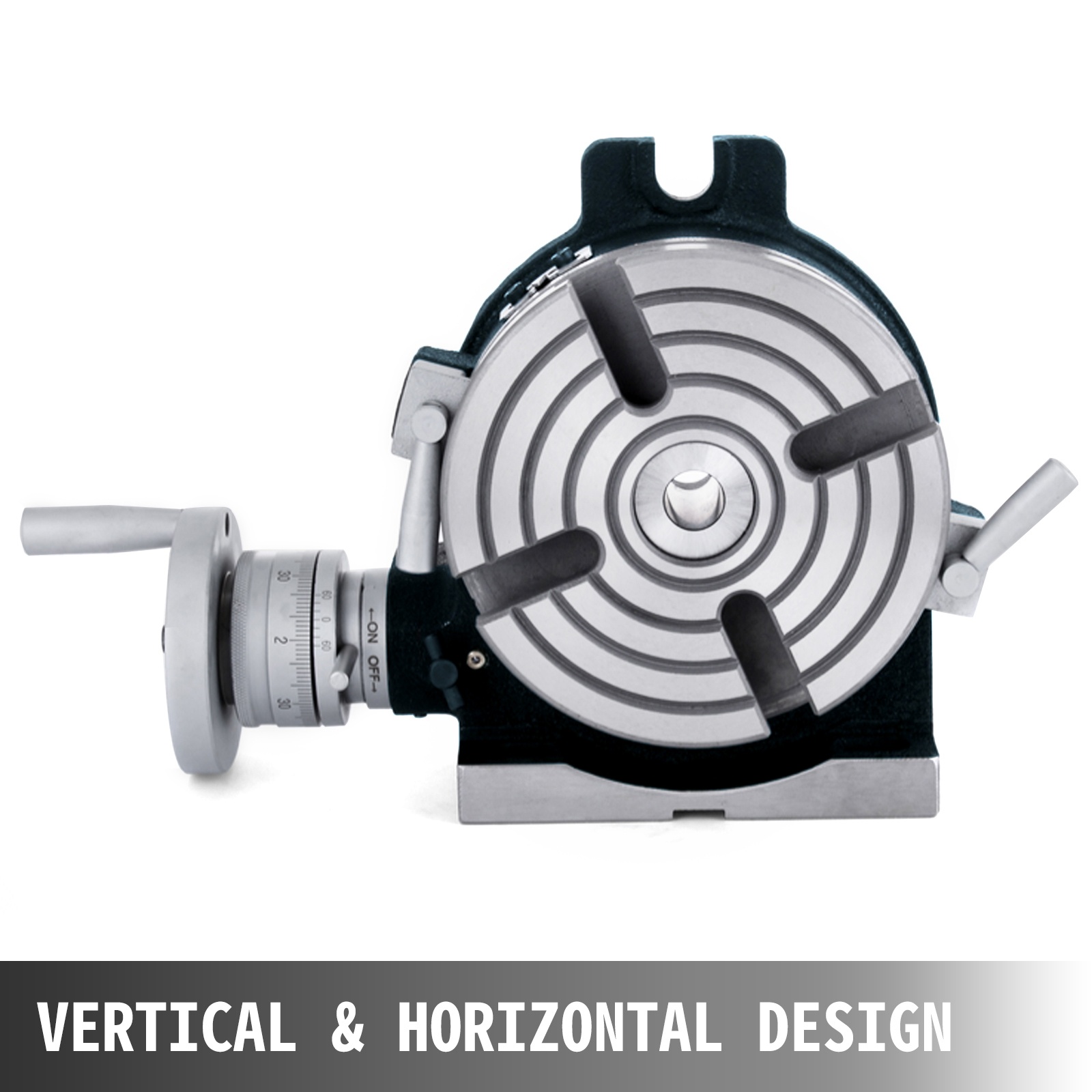

Pysty- ja vaakasuuntainen rakenne:

Pöytä voidaan asentaa tasoon, jolloin se pyörii pystyakselin ympäri samassa tasossa pystyjyrsimen työkalun kanssa. Vaihtoehtoisesti pöytä voidaan kiinnittää päätynsä varaan tai 90° kulmalevylle, jolloin se pyörii vaaka-akselin ympäri. Tässä asennossa voidaan käyttää myös kärki- tai tukipistettä, jolloin työkappale voidaan tukea keskitysten väliin.

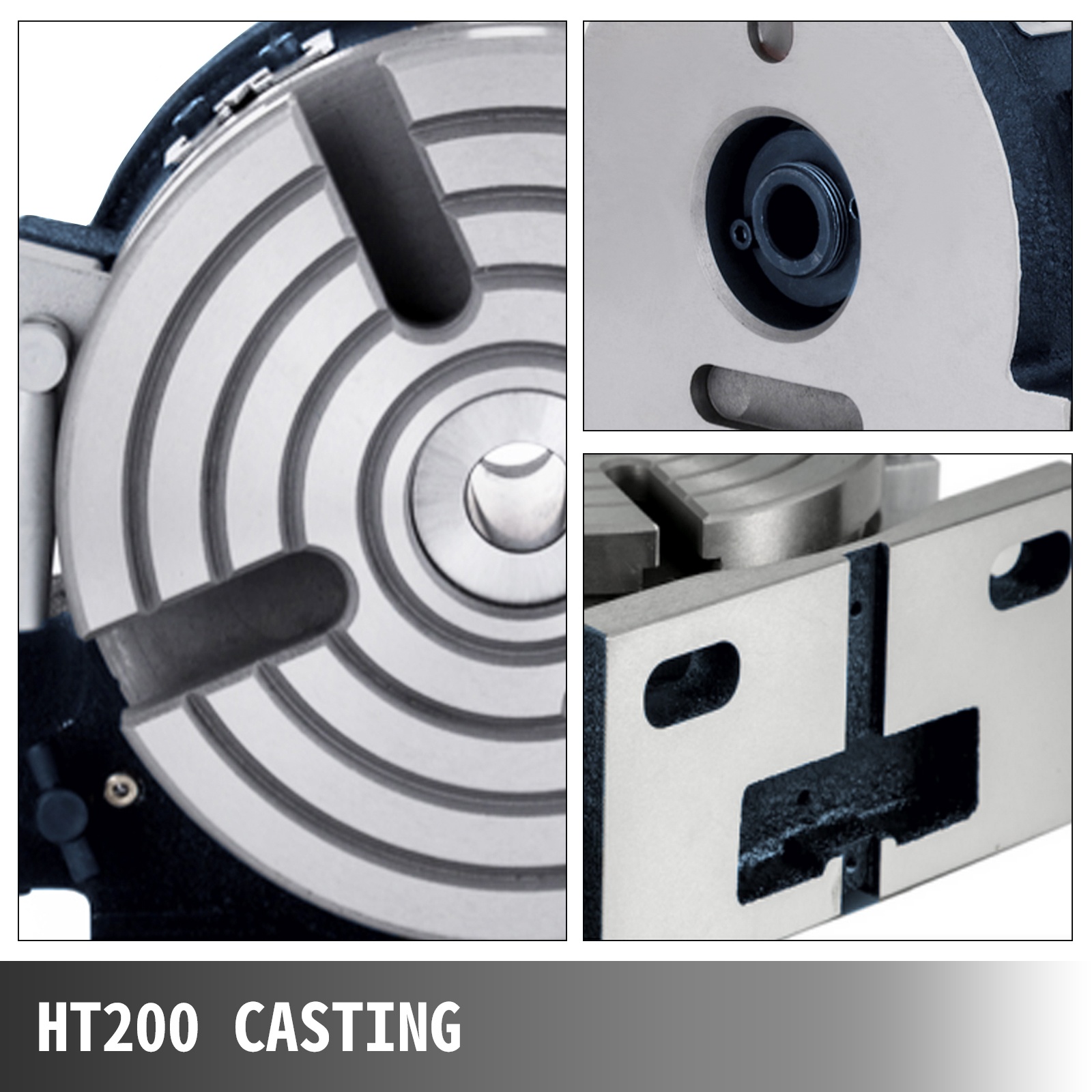

HT200-valurakenne:

HT200-valumateriaali tarjoaa hyvän valettavuuden, iskunvaimennusominaisuudet sekä korkean lujuuden ja lämmönkestävyyden. Tämä parantaa laitteen suorituskykyä ja käyttövarmuutta vaativissakin työstöolosuhteissa.

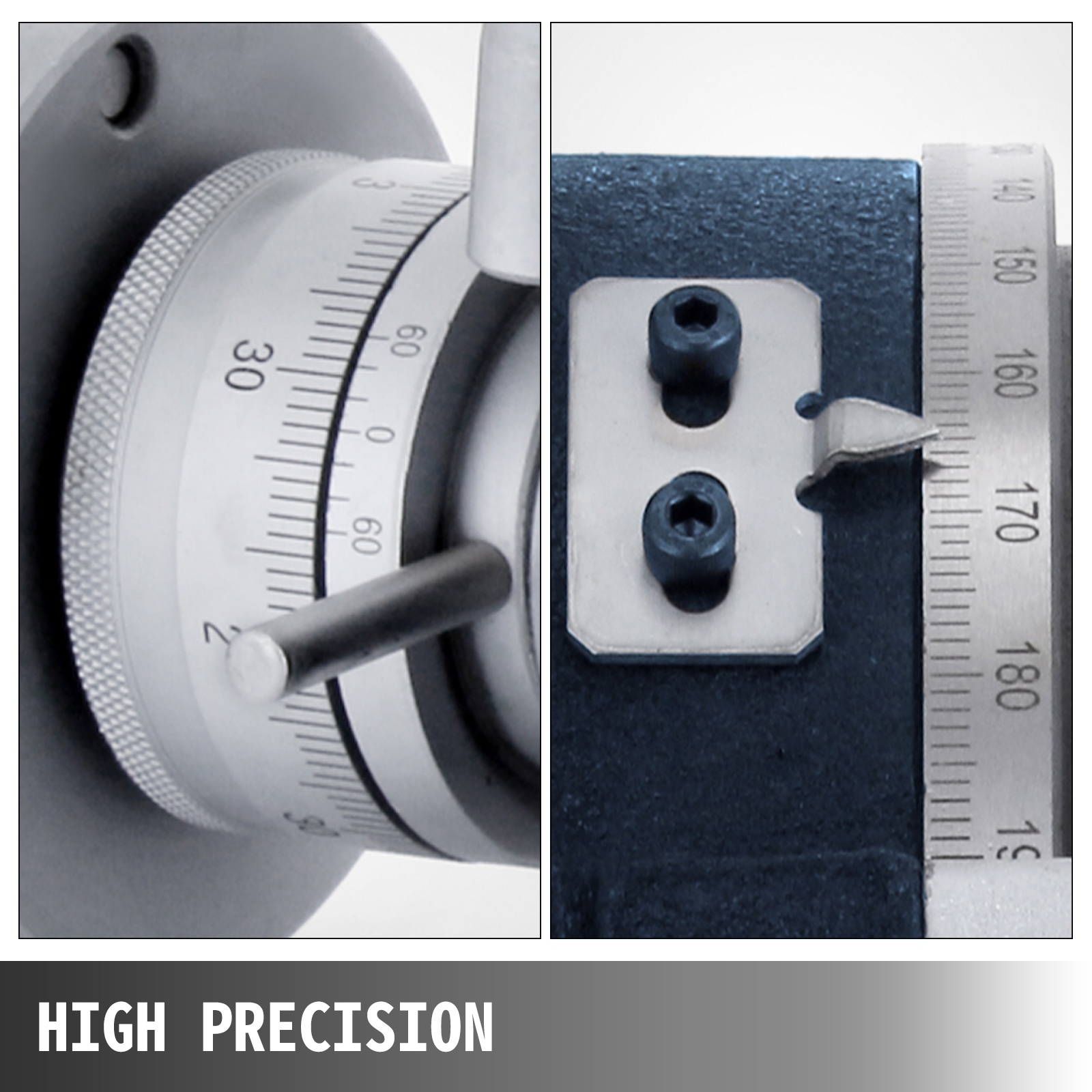

Korkea tarkkuus:

Asteikko on jaettu yhteensä 360 asteeseen, ja pienin jaottelu on sekunteihin asti. Näin voidaan suorittaa monimutkaisia ja hyvin tarkkoja työvaiheita. Karapään tarkkuuslaakerointi auttaa pitämään pyöröpöydän vakaana myös kuormitetussa lastuamisessa.

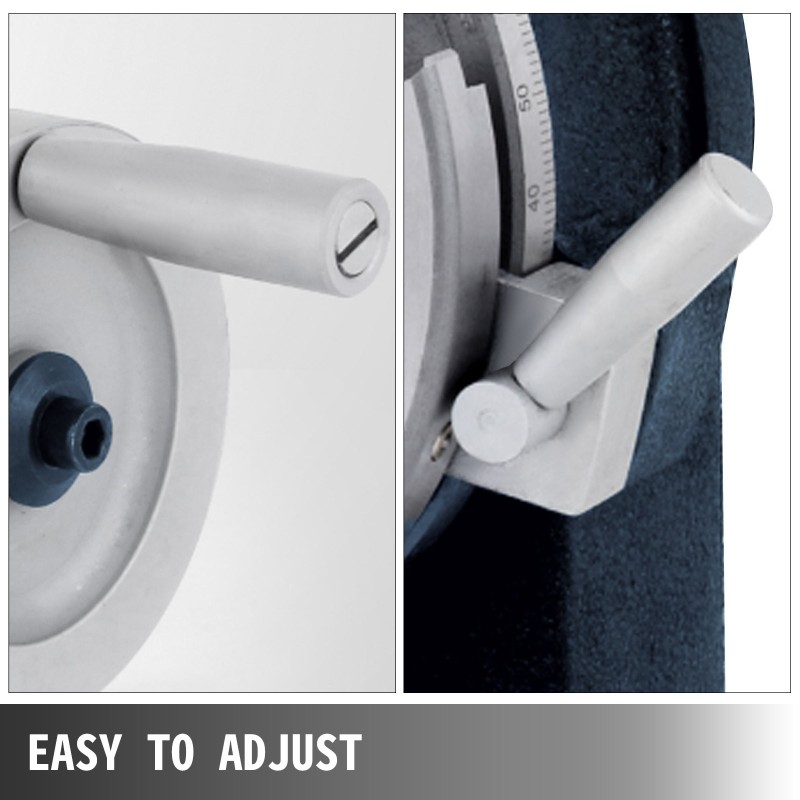

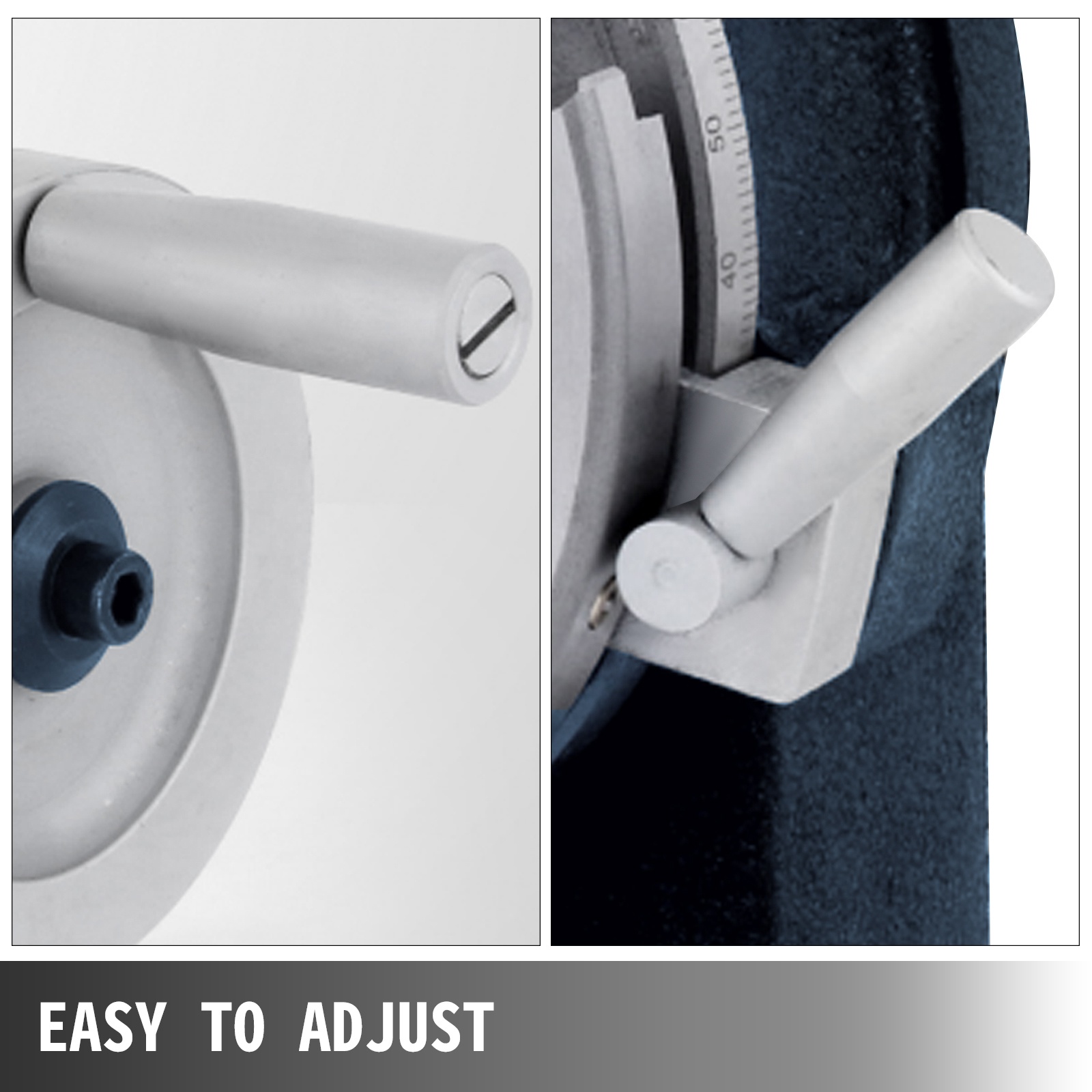

Helppo säätää:

Säätäminen tapahtuu kääntämällä käsipyörää haluttuun asentoon. Tarkka asteikko on merkitty selkeästi jakolevylle, mikä helpottaa kohdistusta ja toistettavia säätöjä.

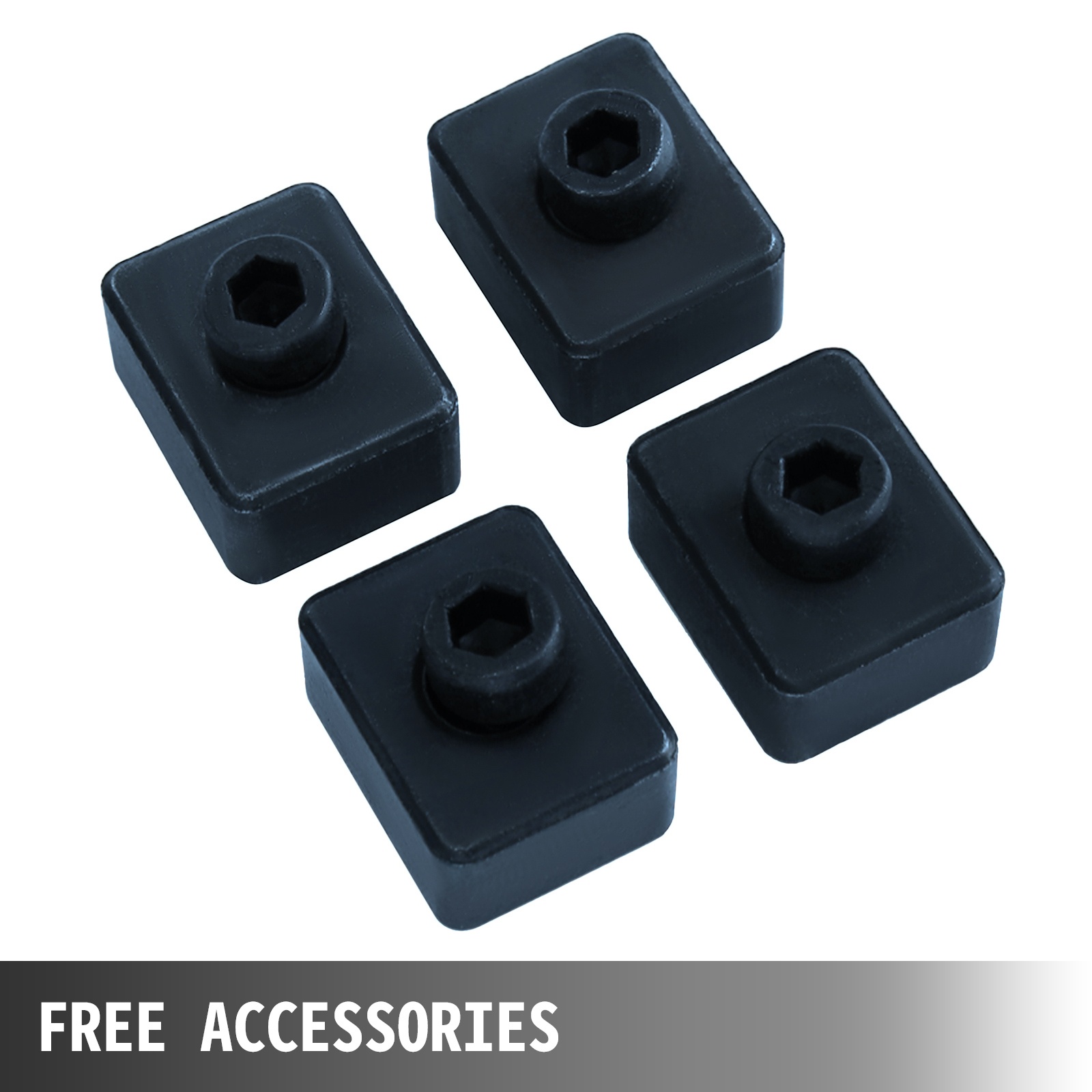

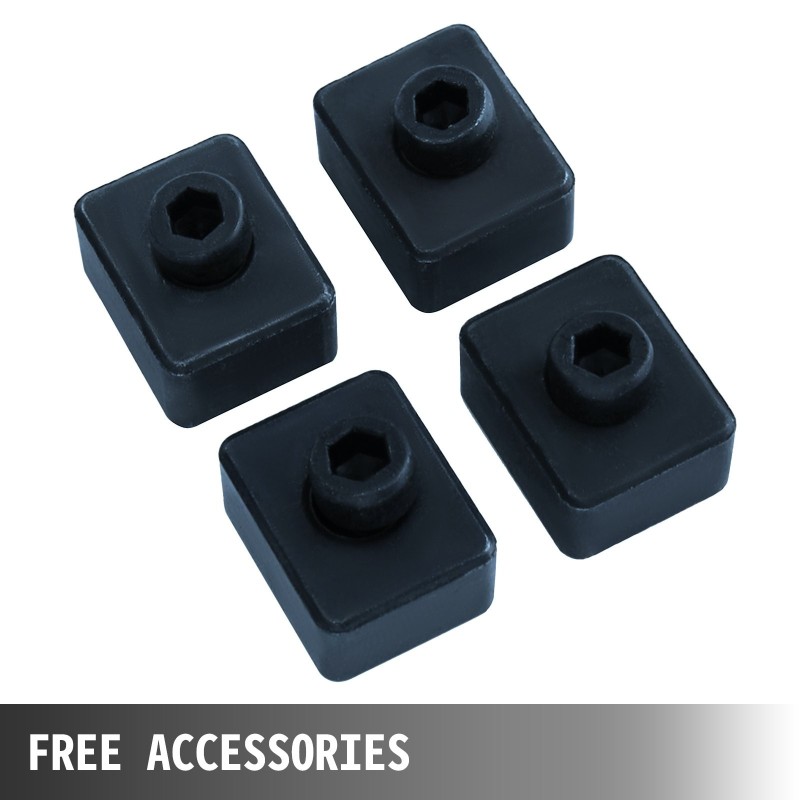

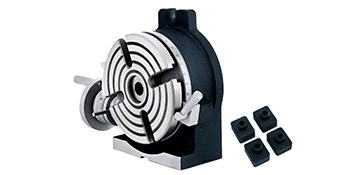

Mukana toimitettavat lisävarusteet:

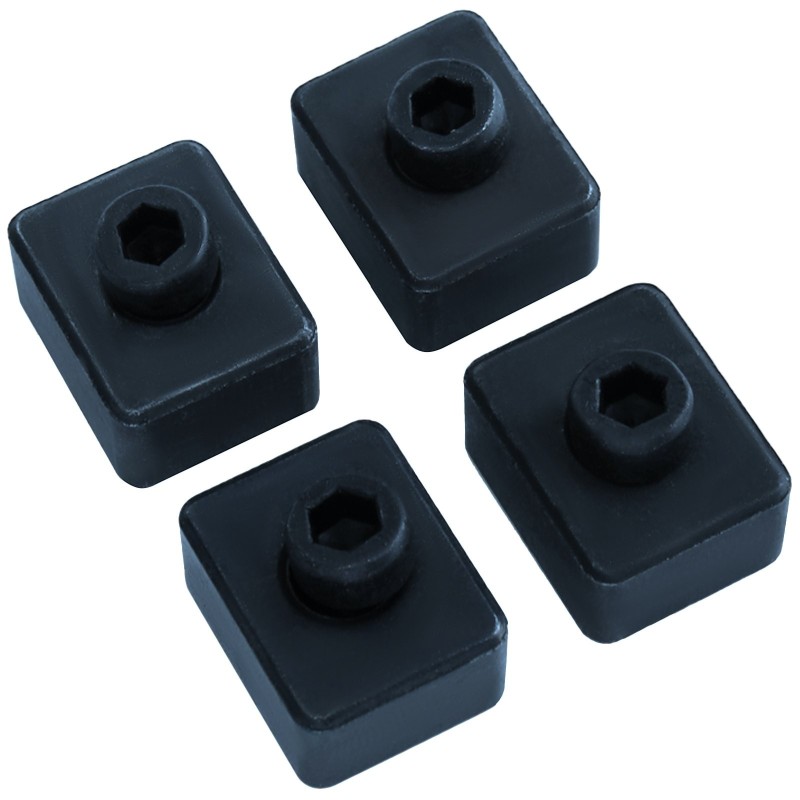

150mm / 5.9" pyöröpöydän lisäksi toimitukseen sisältyy neljä kohdistuspalikkaa. Avaimellinen ohjainpala helpottaa keskityksen suorittamista nopeasti ja tarkasti.

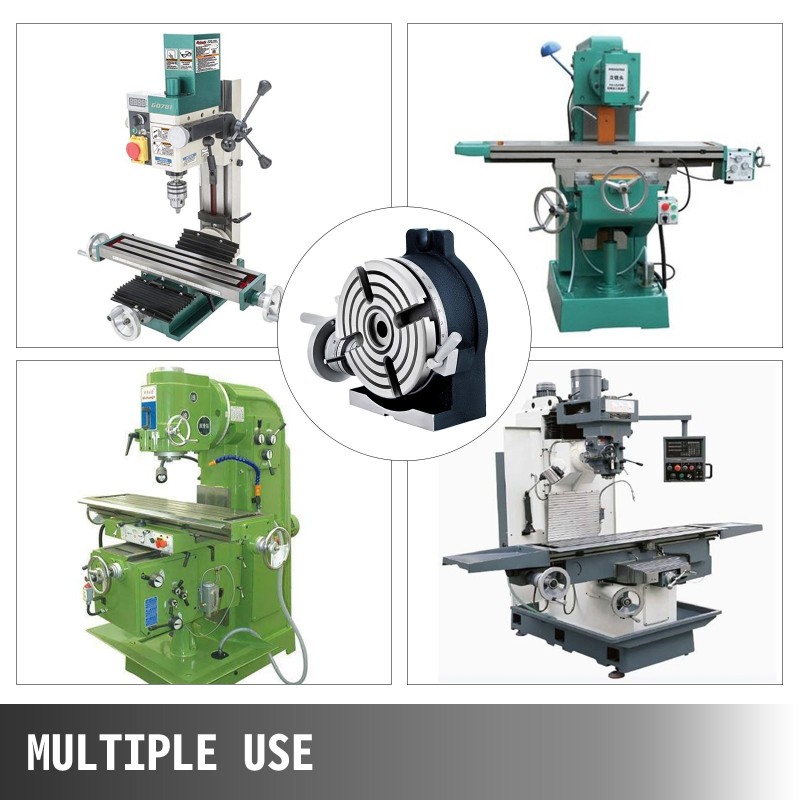

Monipuolinen käyttö:

Soveltuu metallintyöstöön, jossa työkappaleeseen täytyy porata tai jyrsiä reikiä ja muotoja täsmällisin välein akselin ympäri. Sopii esimerkiksi ympyränmuotoiseen jyrsintään, avarrukseen, tasopintojen tekemiseen ja vastaaviin tehtäviin.

Tekniset tiedot:

• Puristuspöydän halkaisija: 150mm / 5.9"
• Urain lukumäärä: 4
• Uran leveys: 14mm / 0.43"
• Ympyrätarkkuus: 0.04
• Kiinnityspinnan yhdensuuntaisuus: 0.04
• Osatarkkuus: 45"
• Mato-/hammaspyörävälitys: 90/1

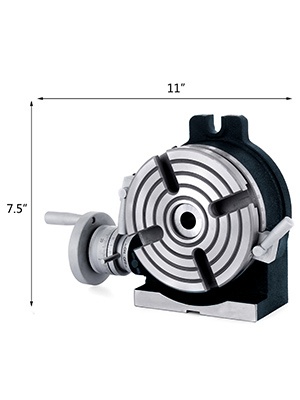

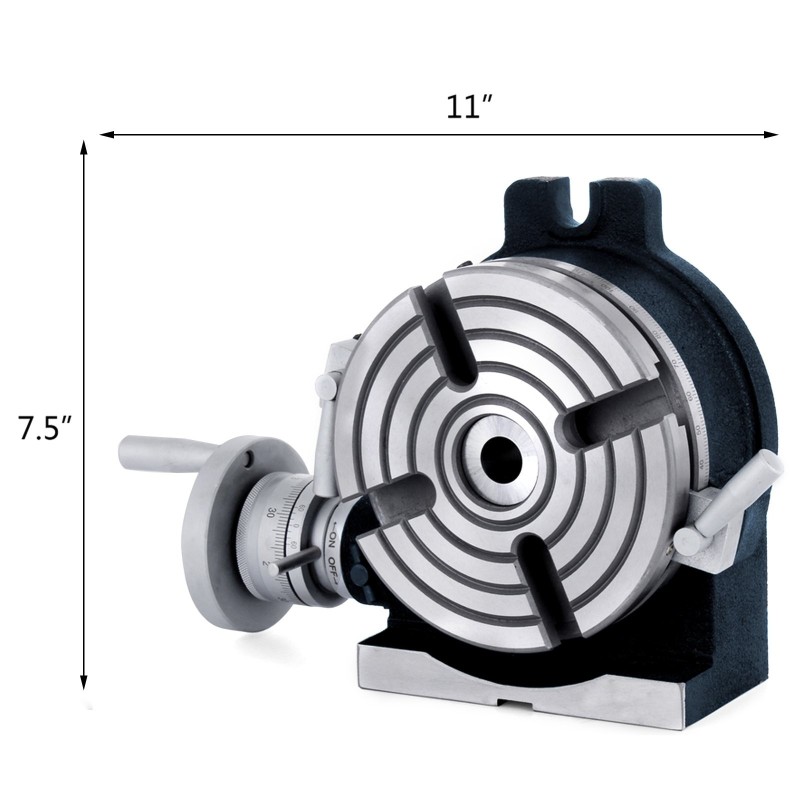

• Perusmitat vaakasuunnassa: 180 x 170mm / 7 x 6.7"
• Perusmitat pystysuunnassa: 205 x 80mm / 8 x 3.15"
• Korkeus: 80mm / 3.15"
• Paino ilman pakkausta: 11.1kg / 24.47lb
• Työpöytä asteikolla: 360 °
• Suurin kuorma vaakasuunnassa: 40kg / 88.18lb
• Suurin kuorma pystysuunnassa: 20kg / 44.09lb
• MK-kartio: 2

Pakkauksen sisältö:

• 1 x pysty- ja vaakasuuntainen pyöröpöytä
