Lineaarikiskosarja SBR16 16mm akseli 800mm 2 kpl kiskoja 4 kpl liukupalikoita

keyboard_arrow_left

keyboard_arrow_right

zoom_in

SBR16 lineaarikiskosarja 800 mm, 2 kiskoa ja 4 SBR16UU-liukupalikkaa CNC- ja automaatiokoneille

89,90 €

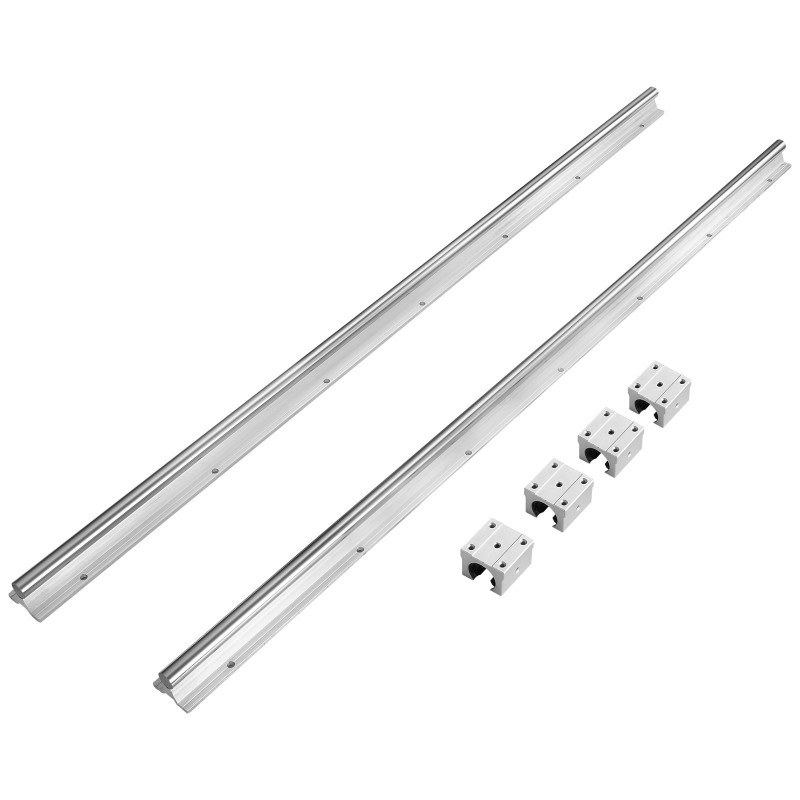

2 kpl 800 mm SBR16-ohjainkiskoja ja 4 SBR16UU-liukupalikkaa. Metallirakenteet, kuulalaakerit, korkea kantavuus, tarkat kiinnitysreiät, tasainen liike, helppo asennus ja pitkä käyttöikä. Ihanteellinen CNC-jyrsimiin, sorveihin ja DIY-projekteihin.

Varastossa

Tilaus

Toimitus

Ilmainen toimitus

14 päivän palautusoikeus

Kotimainen yritys

Voit maksaa osamaksulla

Kuvaus:

Tämä SBR16-lineaarikiskosarja soveltuu tarkkaan ja sujuvaan lineaariseen liikkeeseen esimerkiksi automatisoiduissa koneissa ja CNC-projekteissa. Pakkaukseen sisältyy 2 kpl 800 mm SBR16-ohjainkiskoja sekä 4 kpl SBR16UU-liukupalikoita, jotka liikkuvat kuulalaakereiden varassa tasaisesti ilman nykimistä.

Keskeiset ominaisuudet:

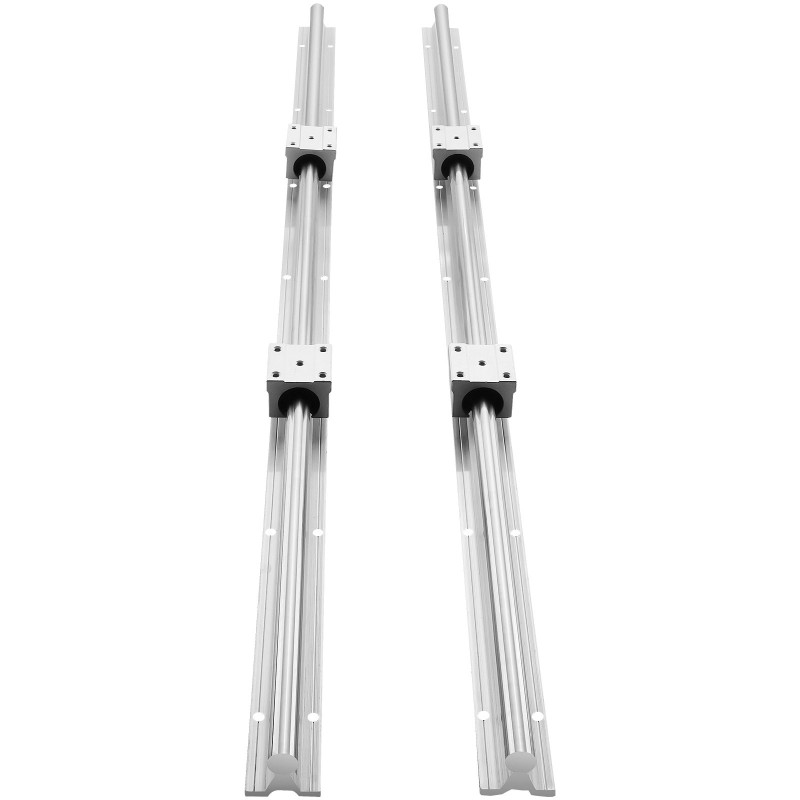

2 kpl SBR16-ohjainkiskoja, pituus 800 mm
4 kpl SBR16UU-liukupalikoita kuulalaakereilla
Korkea kuormankesto ja hyvä jäykkyys vaativaan käyttöön
Tarkat kiinnitysreiät helpottavat asennusta
Sopii esimerkiksi CNC-jyrsimille, sorveille ja muihin automaatiolaitteisiin

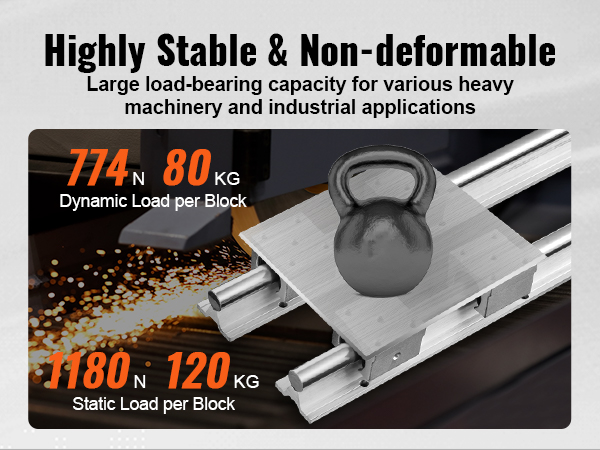

Rakenne ja kuormankesto:

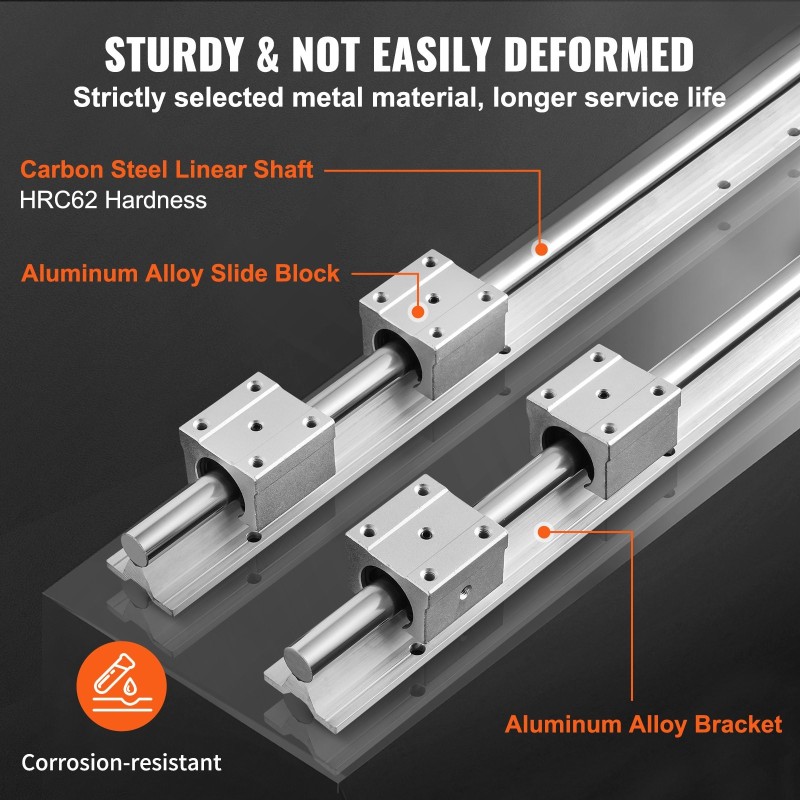

Lineaarilaakeri on kokonaan metallirakenteinen, ja liukupalikka on lukittu tiukasti lineaariseen akseliin. Ratkaisu tarjoaa korkean kantavuuden ja vakaan liikkeen myös raskaammilla kuormilla.

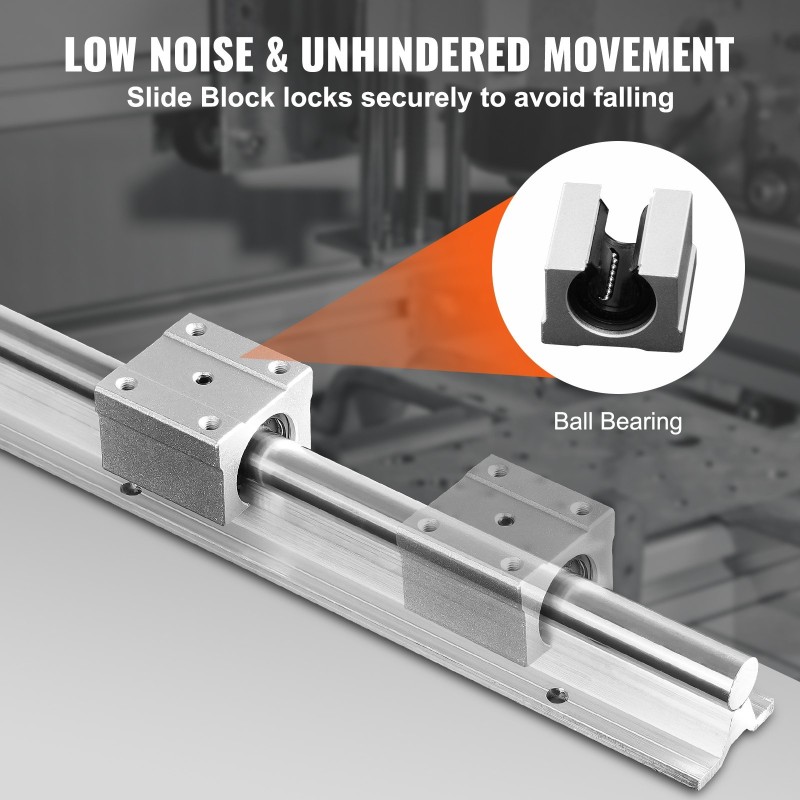

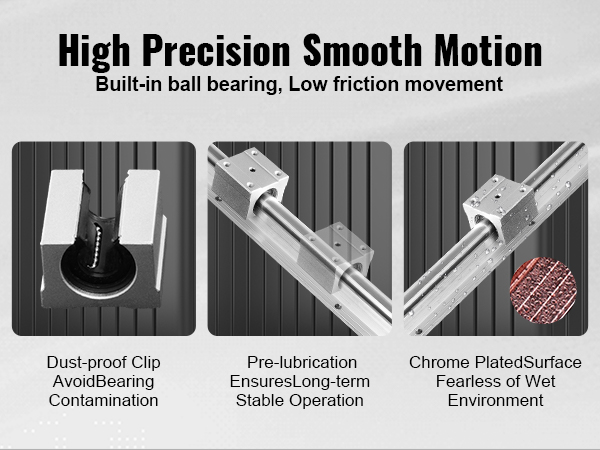

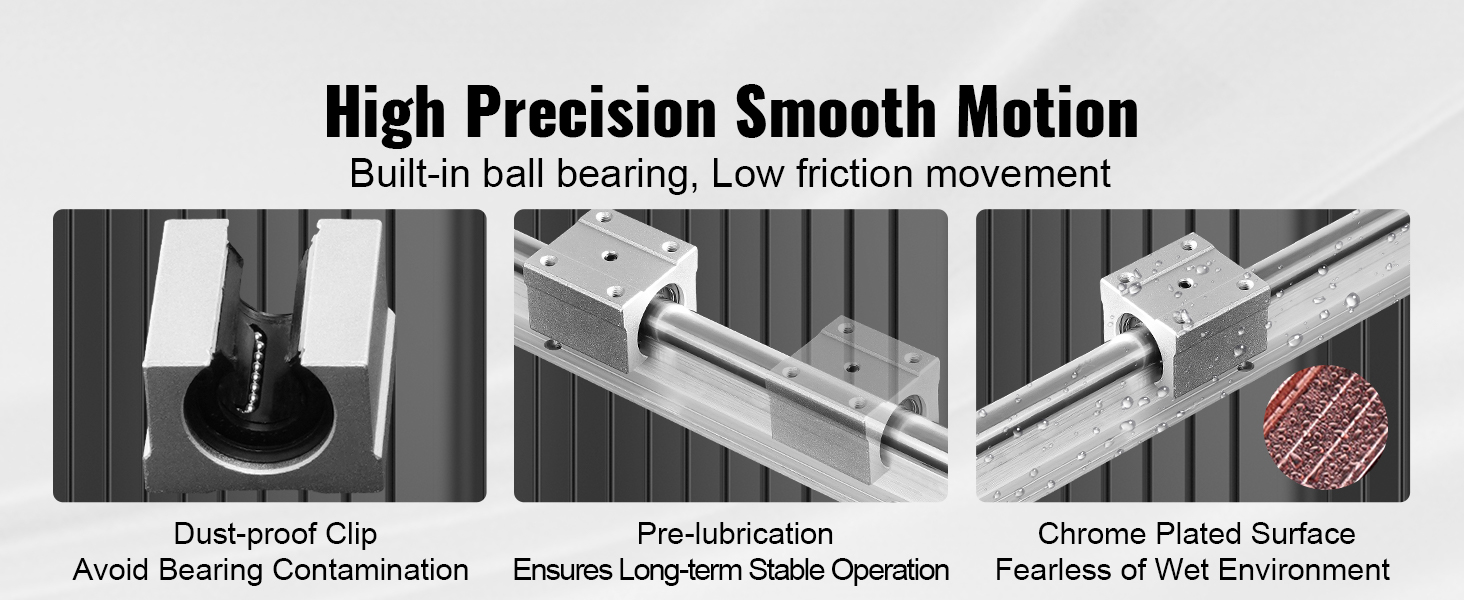

Sileä ja tasainen liike:

Alumiininen SBR-liukupalikka ja sisäänrakennetut kuulalaakerit takaavat liukuvan, kevyen ja tasaisen liikkeen. Tämä parantaa työstöjäljen laatua ja pidentää järjestelmän käyttöikää.

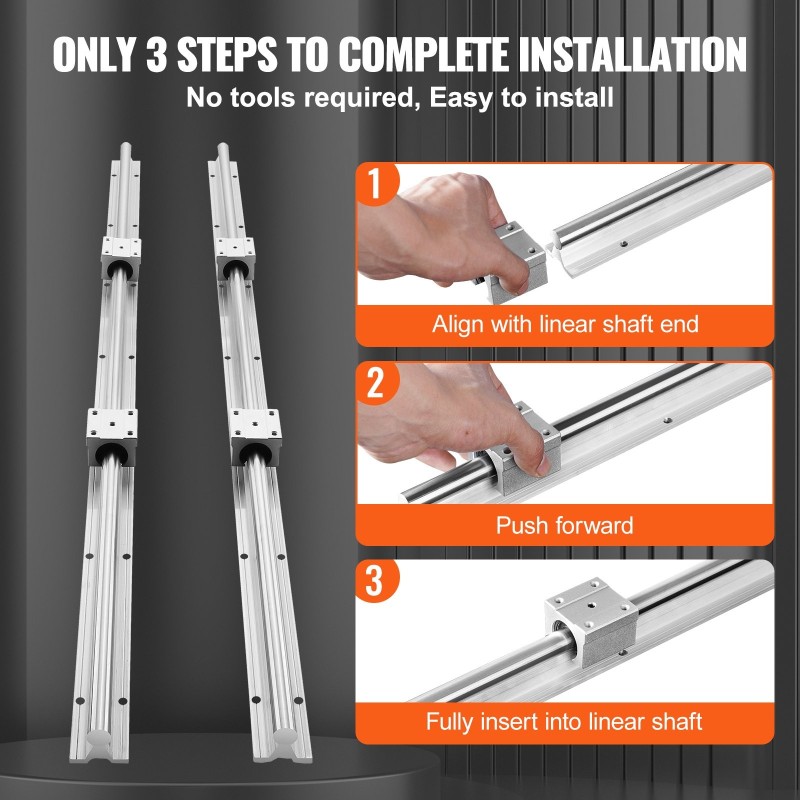

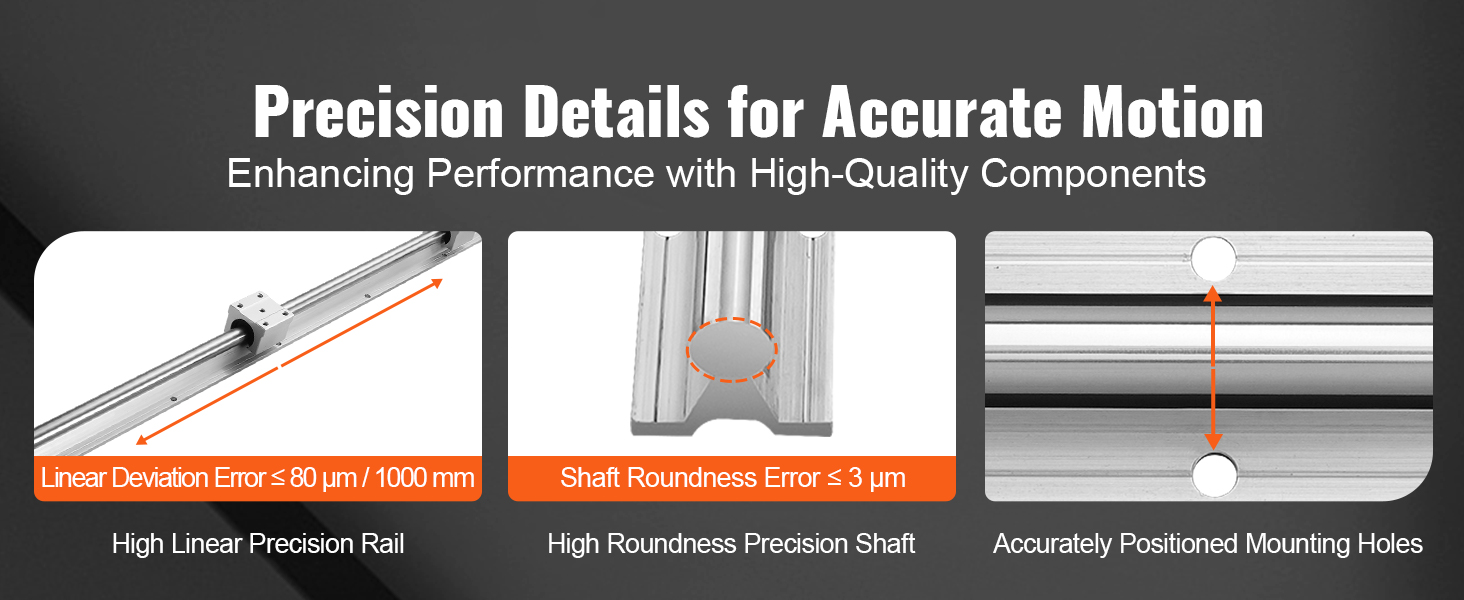

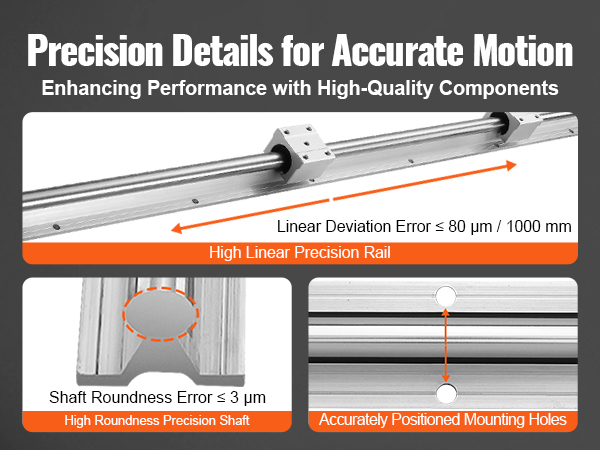

Tarkka ja helppo asennus:

Lineaariohjaimissa on tarkka reikien etäisyys, reiän halkaisija ja vakioakselin halkaisija, mikä helpottaa laitteiden kohdistusta ja varmaa kiinnitystä asennuksen aikana.

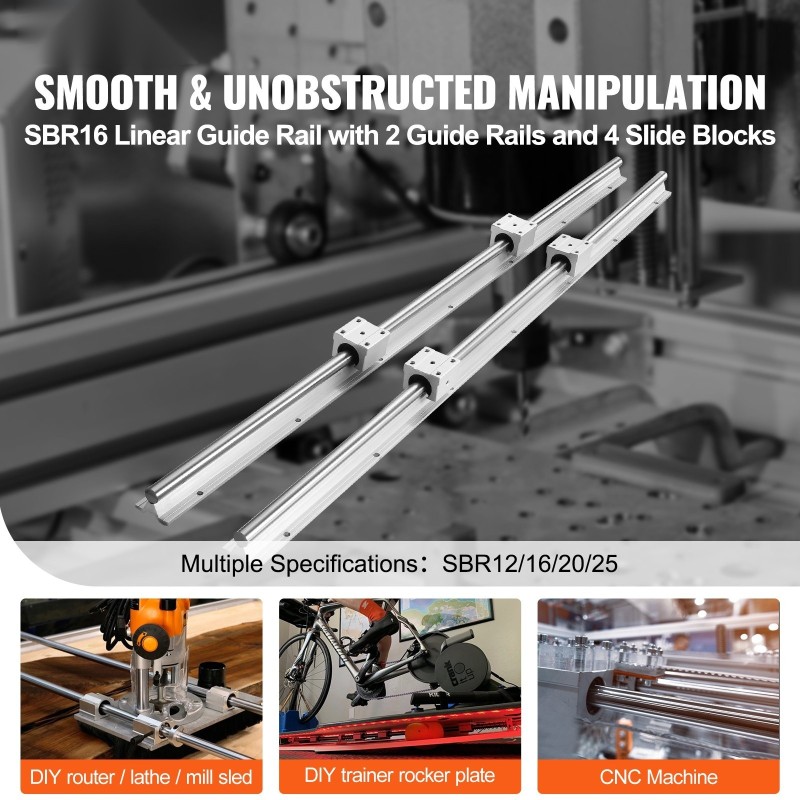

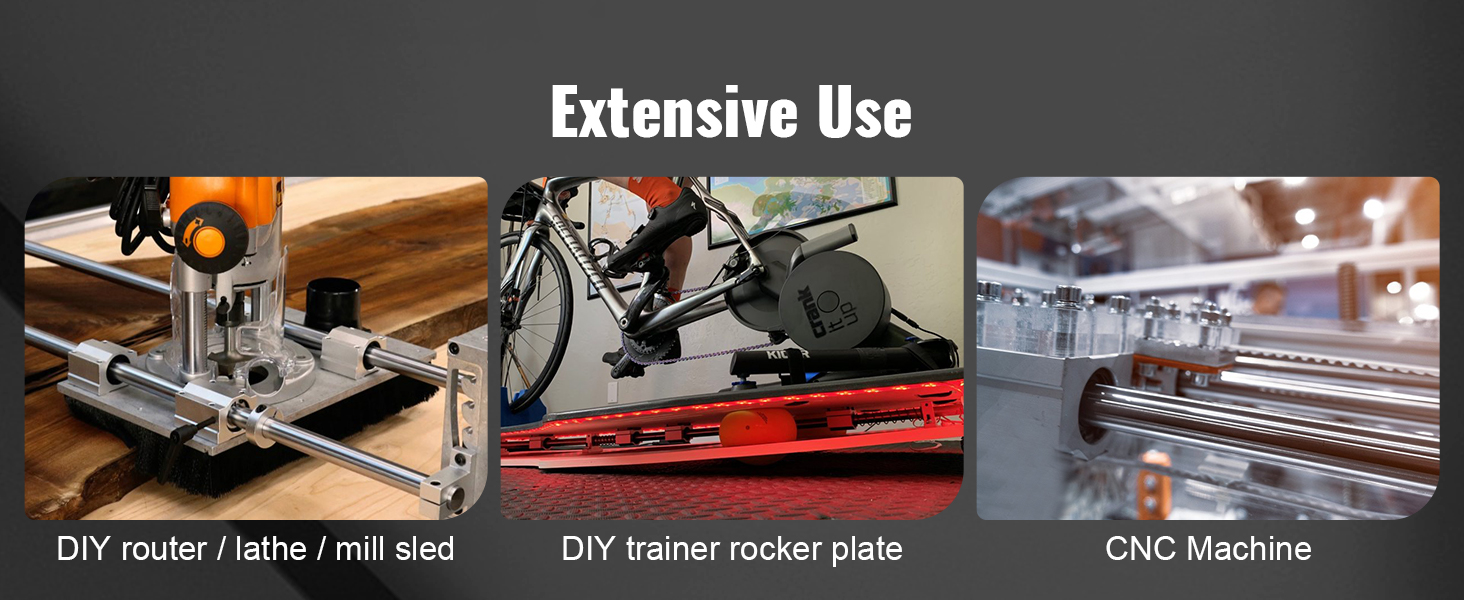

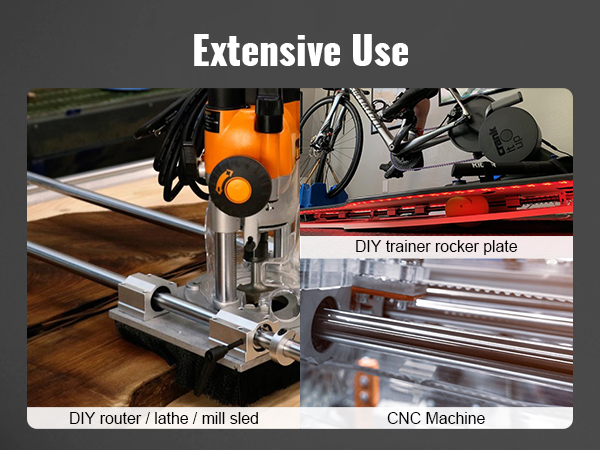

Monipuoliset käyttöalueet:

Lineaarikiskosarja soveltuu laajasti korkean kuormituksen automatisoituihin laitteisiin sekä tee se itse -rakennelmiin, kuten omavalmisteisiin CNC-kaiverruskoneisiin, sorveihin ja erilaisiin liikeohjattuihin mekanismeihin.

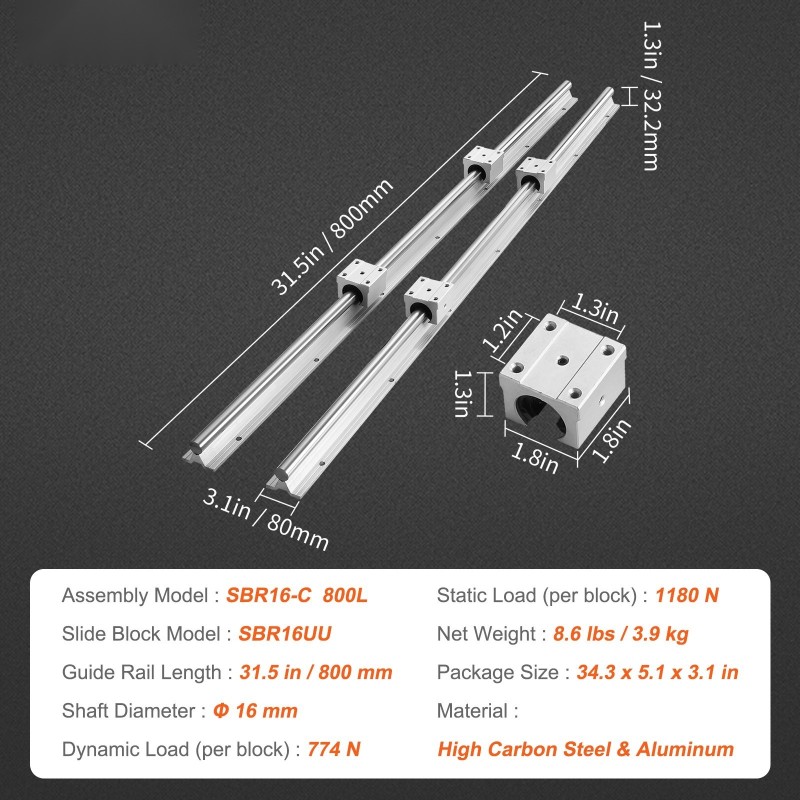

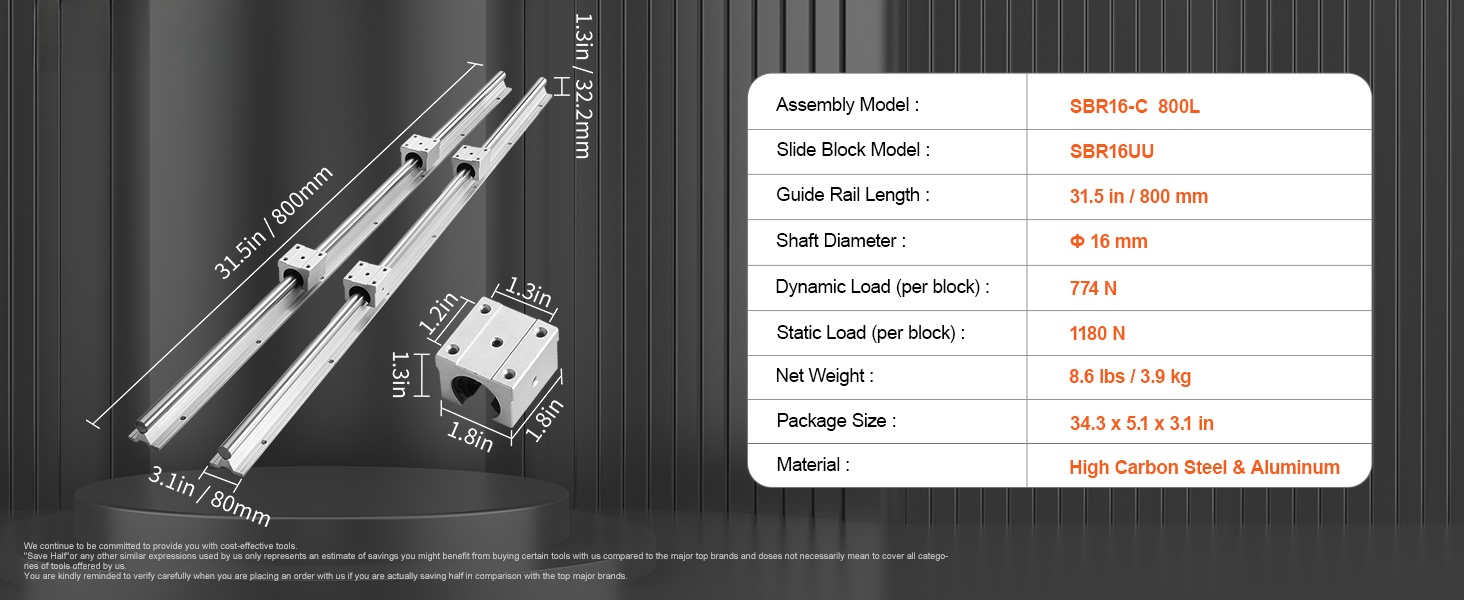

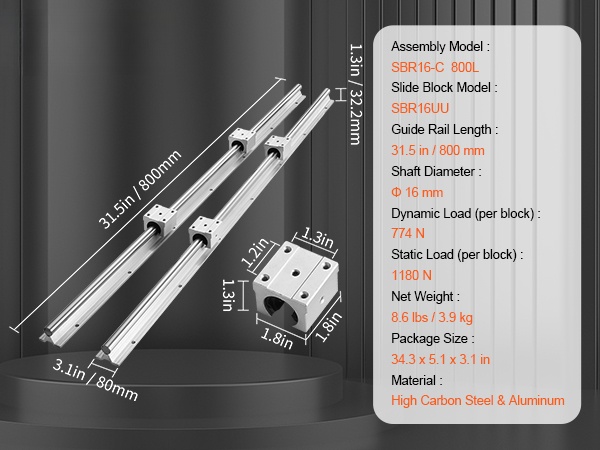

Tekniset tiedot:

Akselin halkaisija:	Φ16 mm
Materiaali:	korkeahiiliteräs ja alumiini
Tuotteen mitat (P x L x K):	800 x 80 x 32.2 mm
Pakkauksen mitat (P x L x K):	870 x 130 x 80 mm

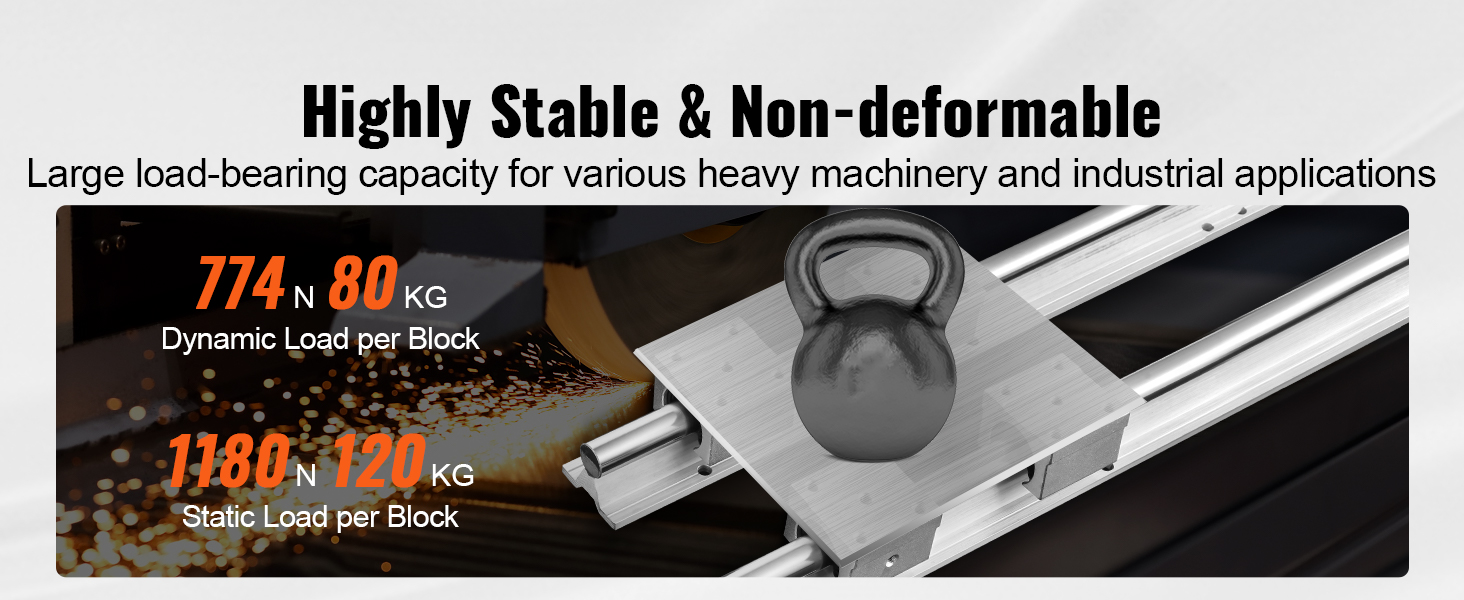

Dynaaminen kuorma (per liukupalikka):	774 N
Kiinnitysreikien etäisyys B:	30 mm
Kiinnitysreikien etäisyys A:	32 mm
Liukupalikan koko (P x L x K):	45 x 45 x 33 mm
Staattinen kuorma (per liukupalikka):	1180 N
Liukupalikan malli:	SBR16UU
Nettopaino:	3.9 kg
Ohjainkiskon pituus:	800 mm

Kuvat:

Mitkä komponentit sisältyvät pakettiin?

Pakkaus sisältää kaksi 800 mm pitkää SBR16‑ohjainkiskoa ja neljä SBR16UU‑liukupalikkaa, joissa on kuulalaakereita.

Mikä on liukupalikoiden kantavuus?

Yksi liukupalikka kestää dynaamisesti 774 N ja staattisesti 1180 N kuormaa.

Mikä on akselin halkaisija ja mistä materiaaleista kiskot on valmistettu?

Akselin halkaisija on Φ16 mm, ja kiskot on valmistettu korkeahiiliteräksestä ja alumiinista.

Mitkä ovat kiinnitysreikien etäisyydet?

Kiinnitysreikien välinen etäisyys A on 32 mm ja B on 30 mm.

Mihin käyttötarkoituksiin tämä lineaarikiskosarja soveltuu?

Soveltuu tarkkaan lineaariseen liikkeeseen CNC‑jyrsimissä, sorveissa, muissa automaatiolaitteissa sekä tee‑itse‑rakennelmissa.

Lisätiedot

Rahtipaino (kg): 4.85
Pakkauksen leveys (cm): 14
Pakkauksen syvyys (cm): 84
Pakkauksen korkeus (cm): 8
Ohjauskiskon pituus: 800 mm
