SBR25 lineaarikiskosarja 1200 mm, 2 kiskoa ja 4 SBR25UU-liukupalikkaa CNC-koneisiin

169,90 €
Kestävä SBR25-lineaarikiskosarja: 2×1200 mm kiskoja ja 4 kuulalaakeroitua liukupalikkaa. Suuri kantavuus, tarkat kiinnitysreiät, helppo asentaa, vähäinen välys, tasainen liike ja pitkä käyttöikä. Sopii CNC ja automaatiorakenteisiin.
Loppunut varastosta
Ilmoita minulle, kun varastossa


Ilmainen toimitus



14 päivän palautusoikeus



Kotimainen yritys



Voit maksaa osamaksulla

SBR-lineaarikiskosarja

Tämä SBR25-lineaarinen ohjainkiskosarja sisältää 2 kpl 1200 mm ohjainkiskoja ja 4 kpl SBR25UU-liukupalikoita. Korkean hiiliteräksen ja alumiinin yhdistelmä tarjoaa jäykän ja kestävän rakenteen, joka soveltuu hyvin automatisoituihin koneisiin, CNC-jyrsimiin ja erilaisiin tee se itse -projekteihin.



Keskeiset ominaisuudet

  • 2 kpl SBR25-ohjainkiskoja, pituus 47.2 in/1200 mm
  • 4 kpl SBR25UU-liukupalikoita kuulalaakereilla sujuvaan lineaariliikkeeseen
  • Korkea kuormankesto: dynaaminen kuorma 980 N per palikka, staattinen kuorma 1570 N per palikka
  • Tarkat kiinnitysreiät ja vakioakselin halkaisija helpottavat asennusta
  • Sopii raskaan kuorman automaatiolaitteisiin, CNC-kaiverruskoneisiin, sorveihin ja muihin tee se itse -sovelluksiin


Tuotekuvaus

Alumiinirunkoiset SBR25-ohjainkiskot on varustettu tarkasti poratuilla kiinnitysrei'illä ja tasaisilla reiänväleillä, mikä helpottaa kiskojen linjausta ja varmistaa tarkan asennuksen.


Liukupalikat on suunniteltu kokonaan metallirakenteella, ja ne lukittuvat tiukasti lineaariseen akseliin. Tämä rakenne takaa korkean kantavuuden ja vähentää välystä vaativissa käyttökohteissa.


SBR-liukupalikoiden sisäiset kuulalaakerit varmistavat tasaisen ja nykimättömän liikkeen, mikä parantaa koneen tarkkuutta ja pidentää käyttöikää jatkuvassa käytössä.


Tarkka reikien etäisyys, reiän halkaisija ja vakioakselin halkaisija mahdollistavat laitteiden helpomman kiinnittämisen ja säätämisen suunnitelmien mukaan.


Lineaarikiskosarja soveltuu laajasti erilaisten suurta kuormitusta vaativien automaatiolaitteiden ja tee se itse -koneiden rakentamiseen, kuten CNC-kaiverruskoneisiin, sorveihin ja muihin lineaariliikettä hyödyntäviin laitteisiin.



Tekniset tiedot

  • Akselin halkaisija: Φ25 mm
  • Materiaali: korkean hiilipitoisuuden teräs ja alumiini
  • Mallinumero: SBR25-C 1200L
  • Tuotteen mitat (P x L x K): 47.2 x 4.3 x 2.3 in / 1200 x 110 x 58.5 mm
  • Pakkauksen koko (P x L x K): 52.8 x 5.5 x 3.5 in / 1340 x 140 x 90 mm
  • Dynaaminen kuorma (per palikka): 980 N
  • Staattinen kuorma (per palikka): 1570 N
  • Kiinnitysreikien väli B: 1.6 in / 40 mm
  • Kiinnitysreikien väli A: 1.6 in / 40 mm
  • Liukupalikan koko (P x L x K): 2.6 x 2.4 x 1.9 in / 65 x 60 x 47 mm
  • Liukupalikan malli: SBR25UU
  • Nettopaino: 28.9 lbs / 13.1 kg
  • Ohjainkiskon pituus: 47.2 in / 1200 mm

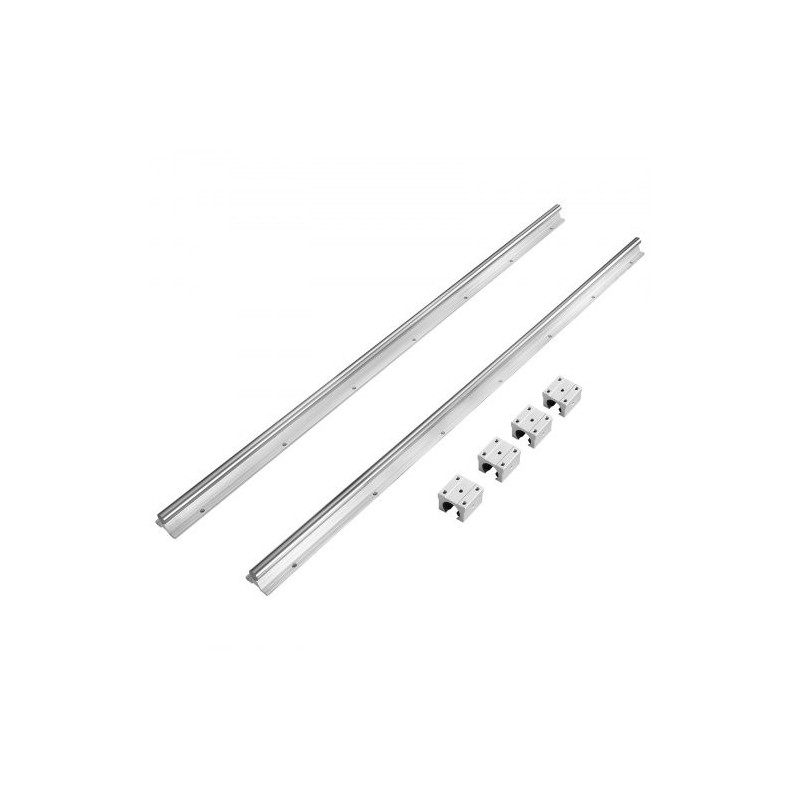

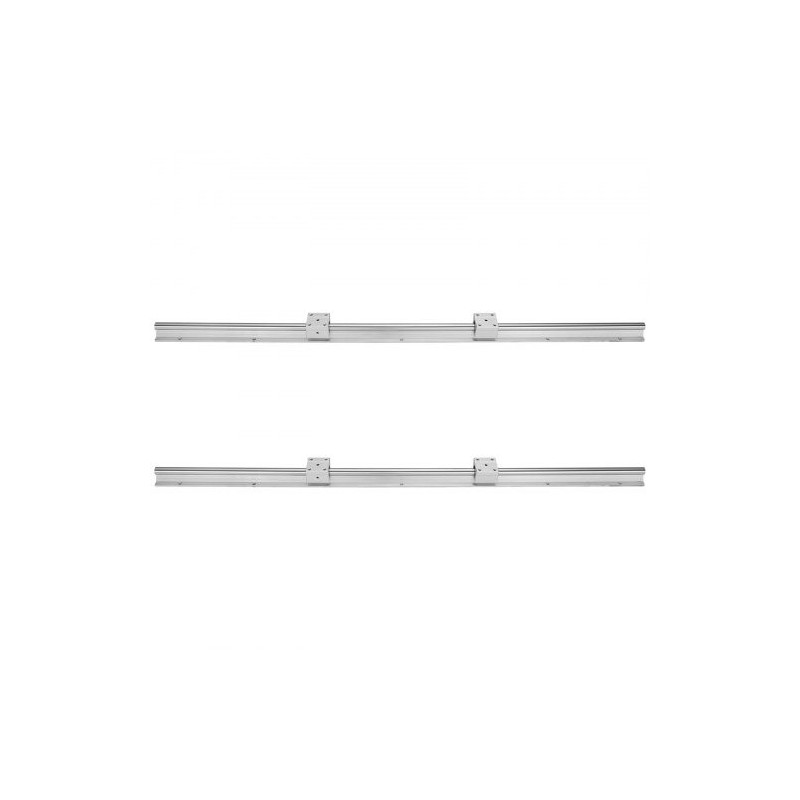

SBR25-lineaarikiskosarja yleiskuva

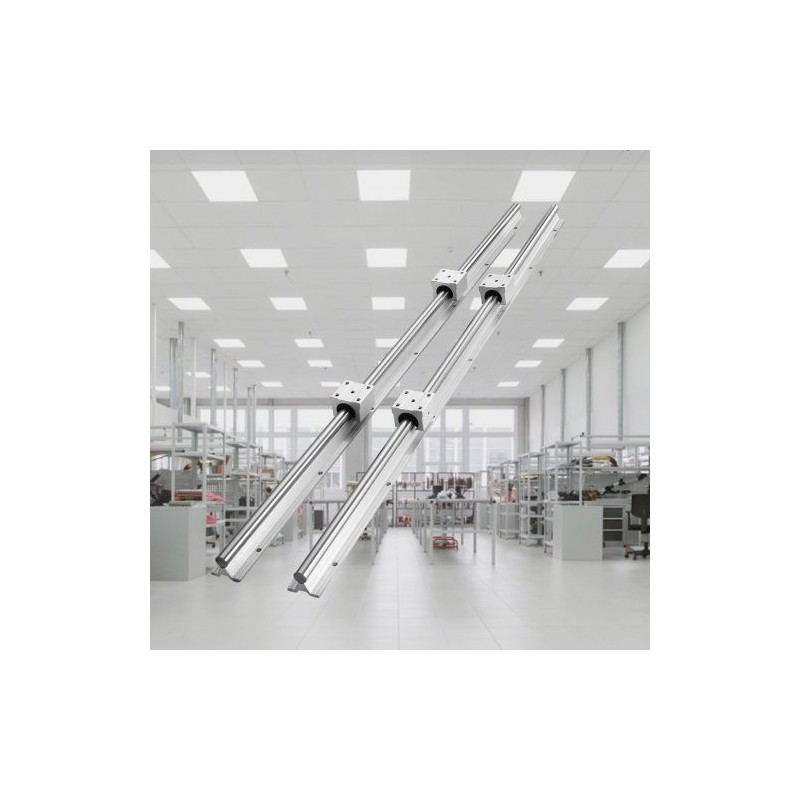

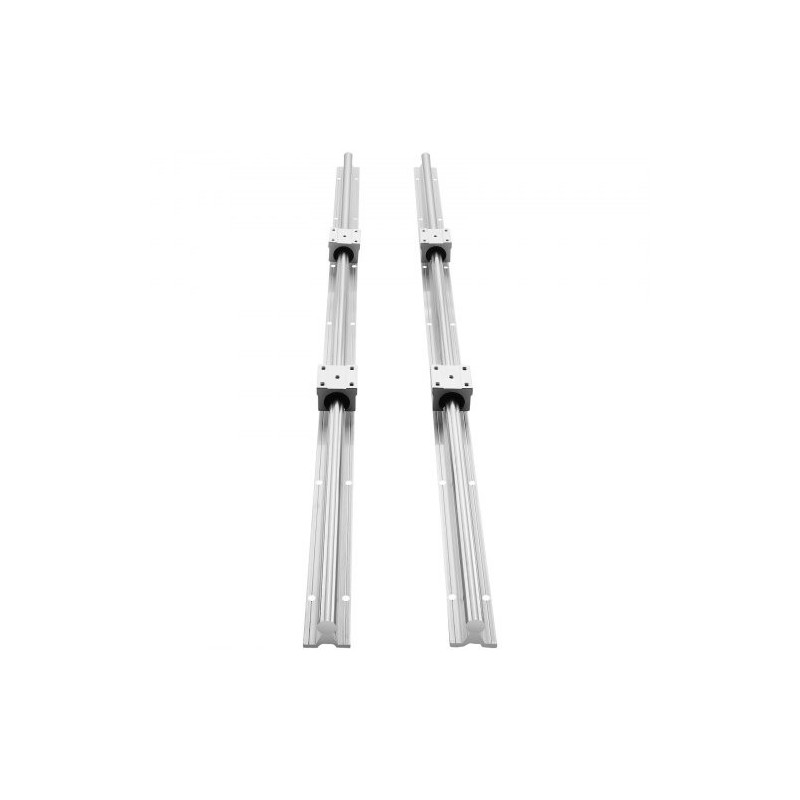

SBR25-kiskot ja liukupalikat

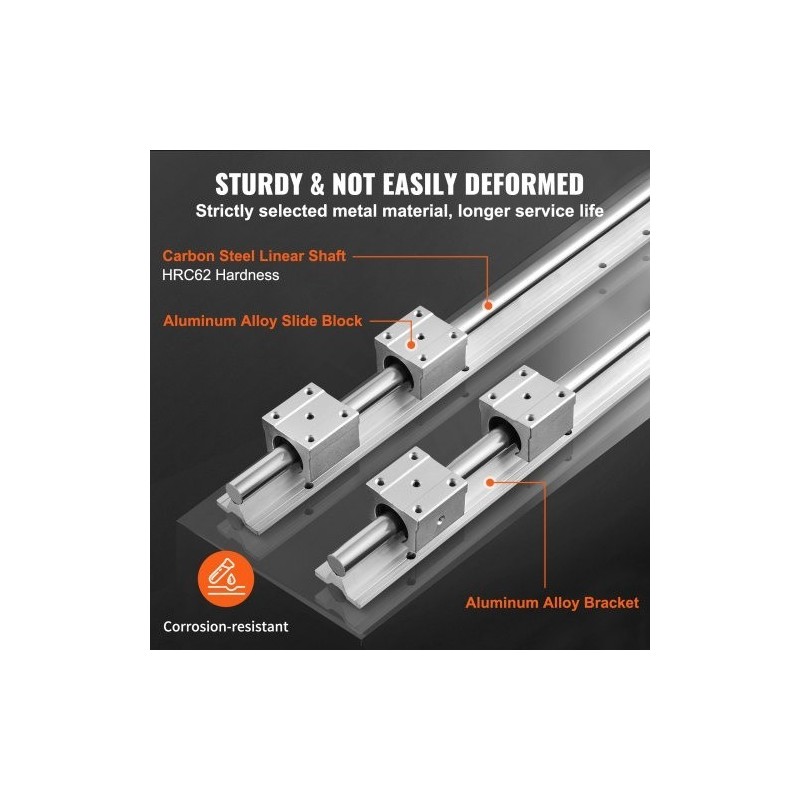

Metallinen runkorakenne ja kantavuus

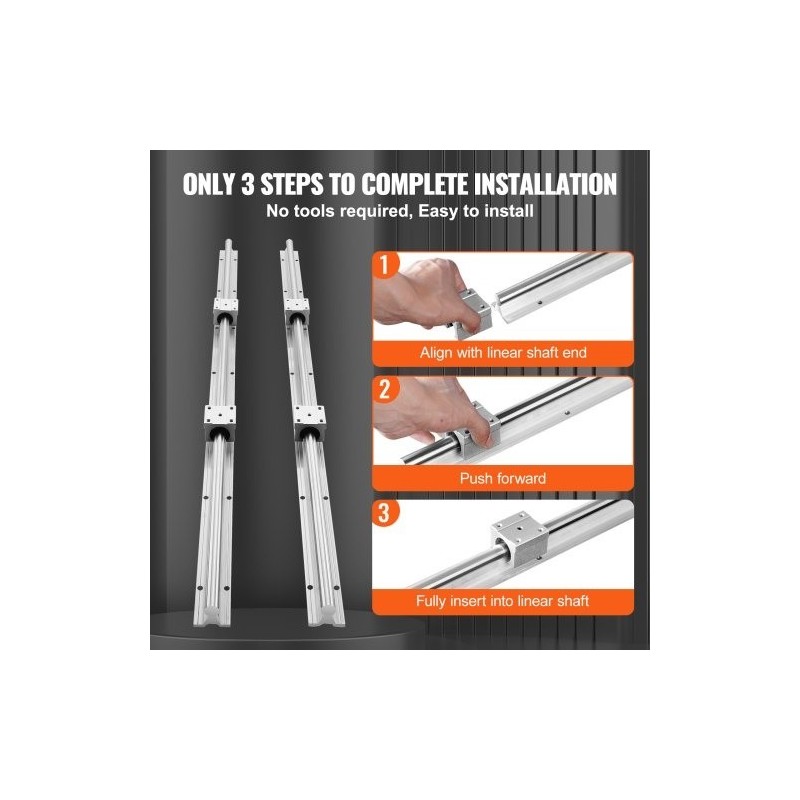

Liukupalikka lukittuna akselille

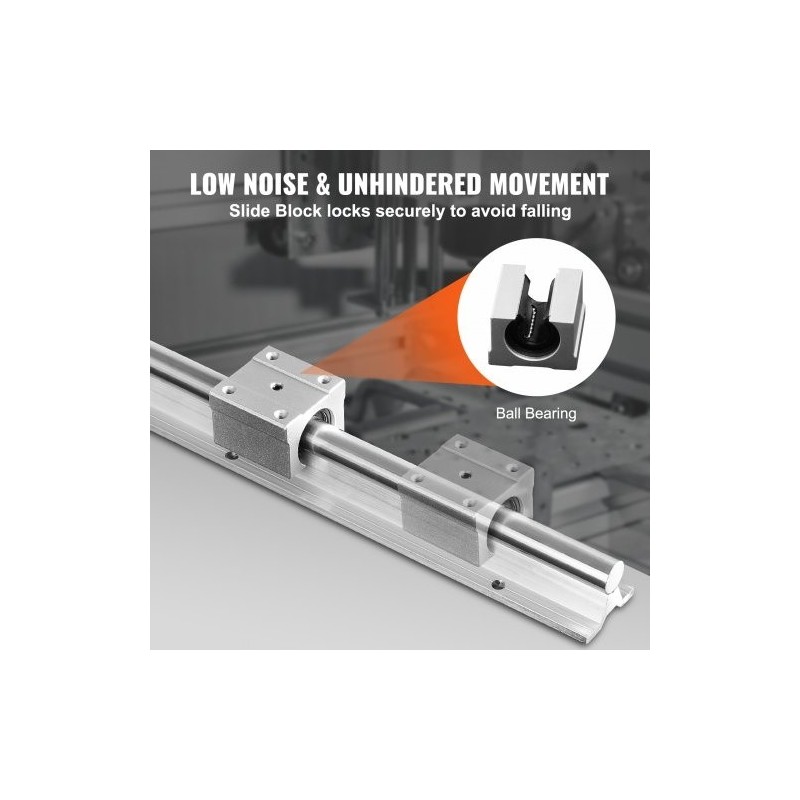

Kuulalaakeroitu liukupalikka

Tasainen ja sujuva liike

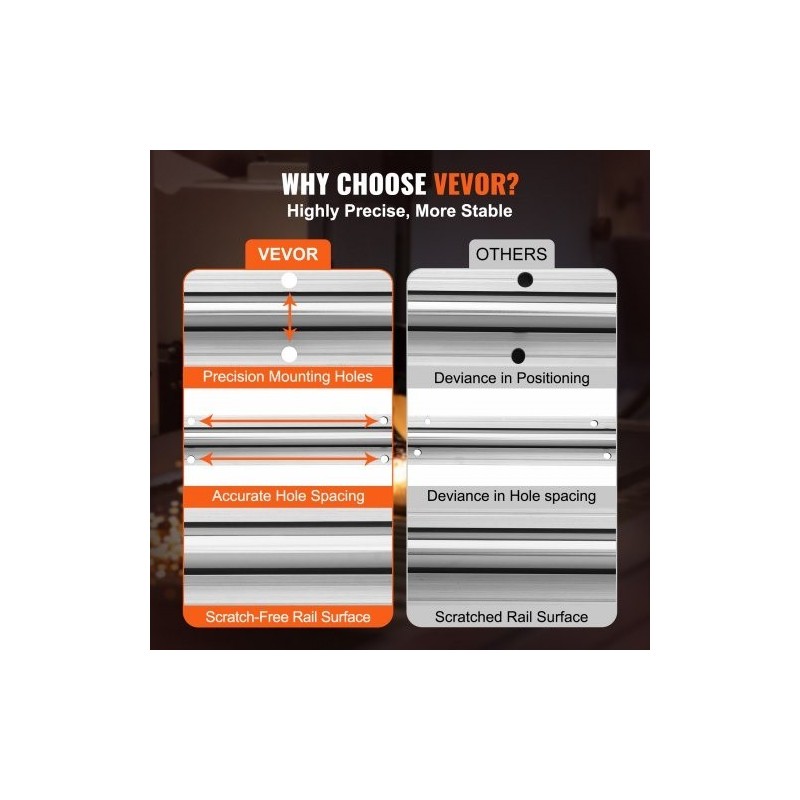

Tarkat kiinnitysreiät ja mitoitus

Vakioakselin halkaisija ja reiänväli

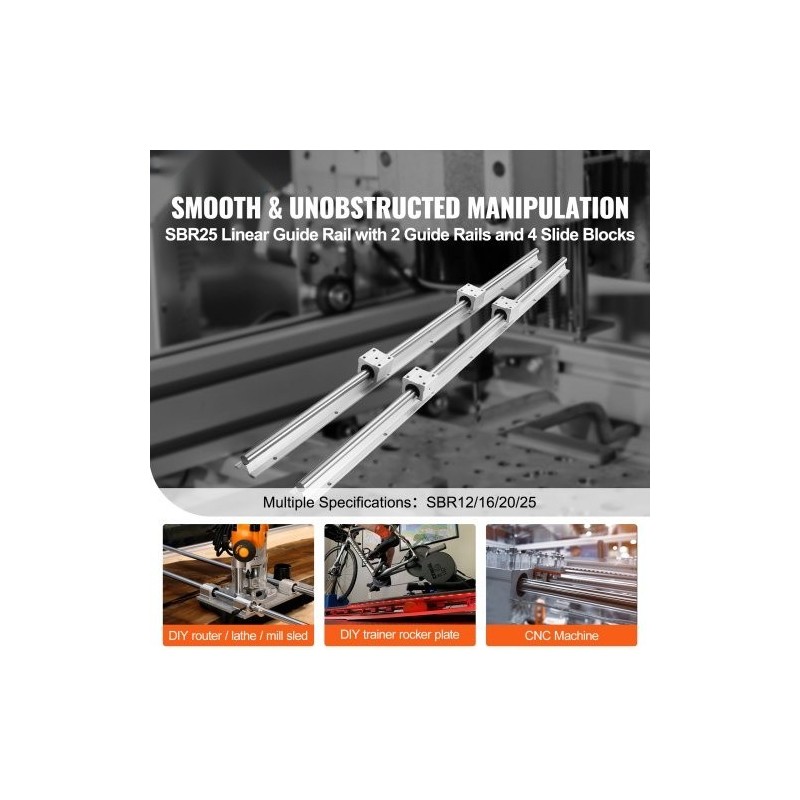

Sovellusesimerkkejä automaatiolaitteissa

Käyttö tee se itse -CNC-projekteissa

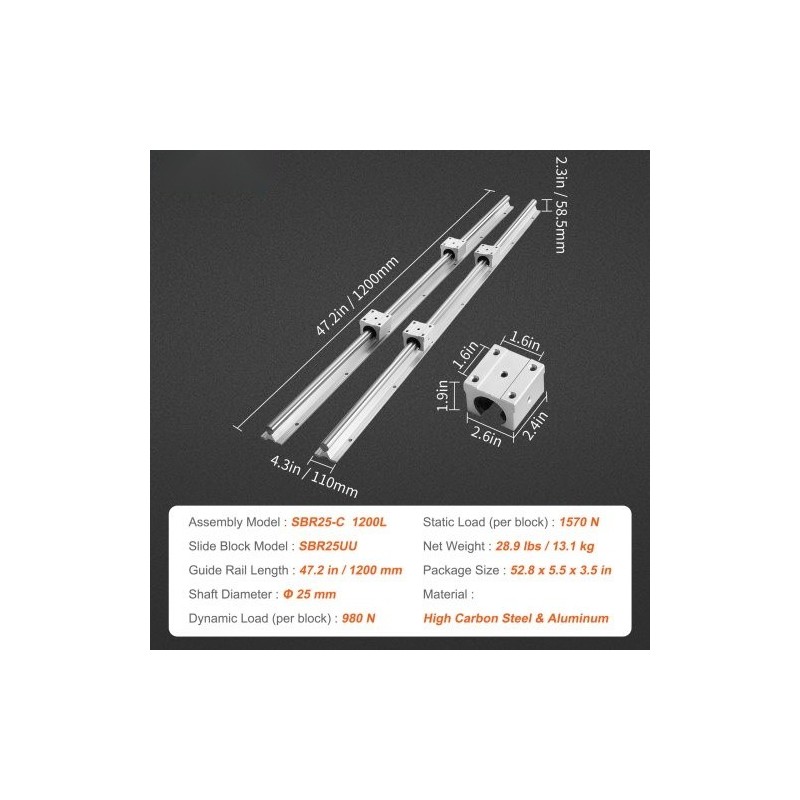

Kiskosarjan mitoituskuva

Yksityiskohtainen näkymä rakenteesta


Mitä osia sisältyy pakettiin?

Pakettiin sisältyy kaksi 1200 mm pitkää SBR25‑ohjainkiskoa ja neljä SBR25UU‑liukupalikkaa, joissa on kuulalaakereita.

Mistä materiaaleista ohjainkiskot ja liukupalikat on valmistettu?

Ohjainkiskot on valmistettu korkean hiilipitoisuuden teräksestä ja alumiinista; liukupalikat ovat kokonaan metallisia ja sisältävät sisäiset kuulalaakerit.

Mikä on liukupalikoiden kuormankesto?

Kunkin liukupalikan dynaaminen kuormankesto on 980 N ja staattinen kuormankesto 1570 N.

Kuinka pitkä ohjainkisko on ja mikä on akselin halkaisija?

Kiskon pituus on 1200 mm (47,2 in) ja akselin halkaisija on Φ25 mm.

Paljonko sarja painaa ja mitkä ovat pakkausmitat?

Sarjan nettopaino on 13,1 kg, ja pakkausmitat ovat 1340 × 140 × 90 mm.

Mihin käyttötarkoituksiin tämä lineaarikiskosarja sopii?

Sarja soveltuu raskaan kuorman automaatiolaitteisiin, CNC‑kaiverruskoneisiin, sorveihin sekä erilaisiin tee‑se‑itse‑projekteihin.

ZXDGSBR25MM12ERY0V0

Lisätiedot

Ohjauskiskon pituus
1200 mm
Kiskon halkaisija
25 mm
