Lineaariviivainpari alumiinirunkoinen 250 ja 1000 millimetriä resoluutio 5 mikrometriä

keyboard_arrow_left

keyboard_arrow_right

zoom_in

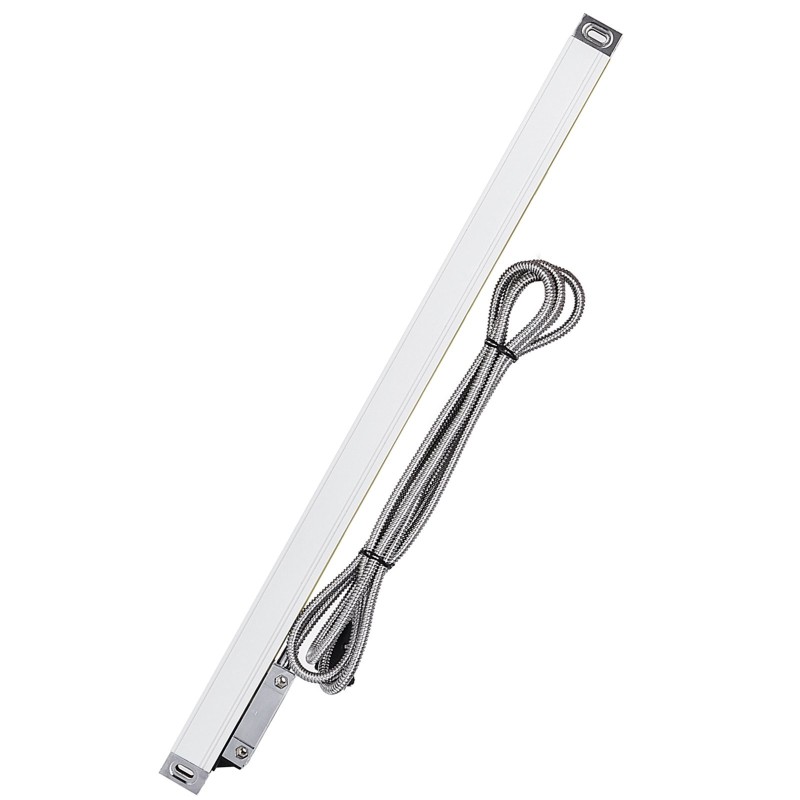

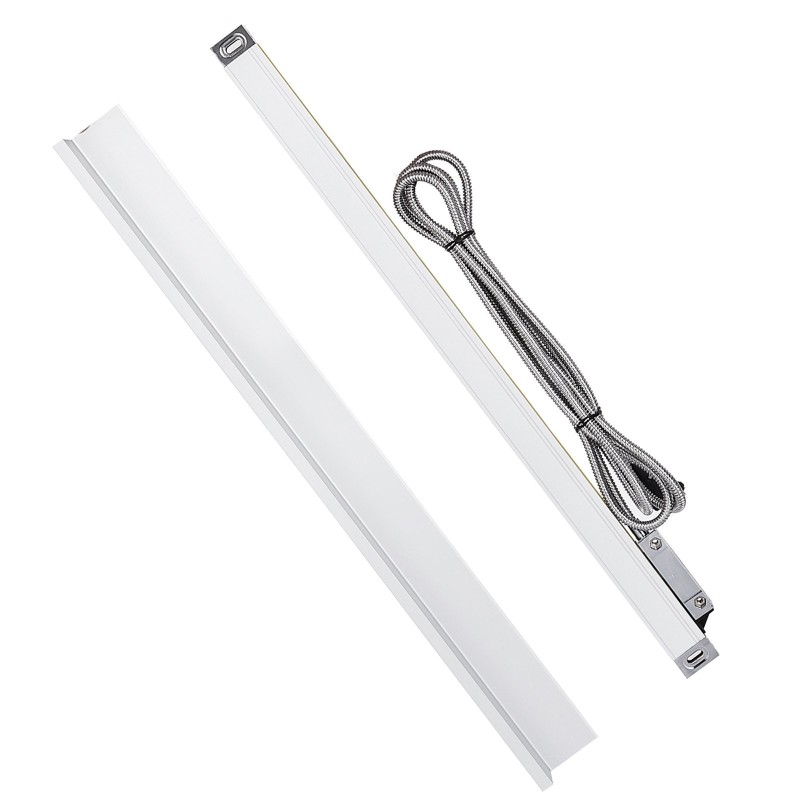

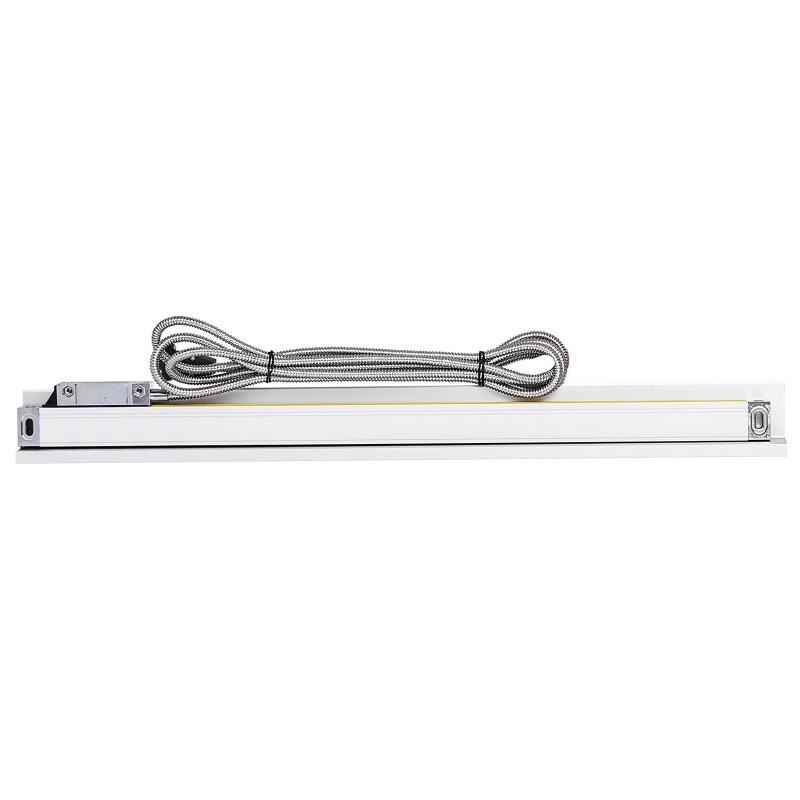

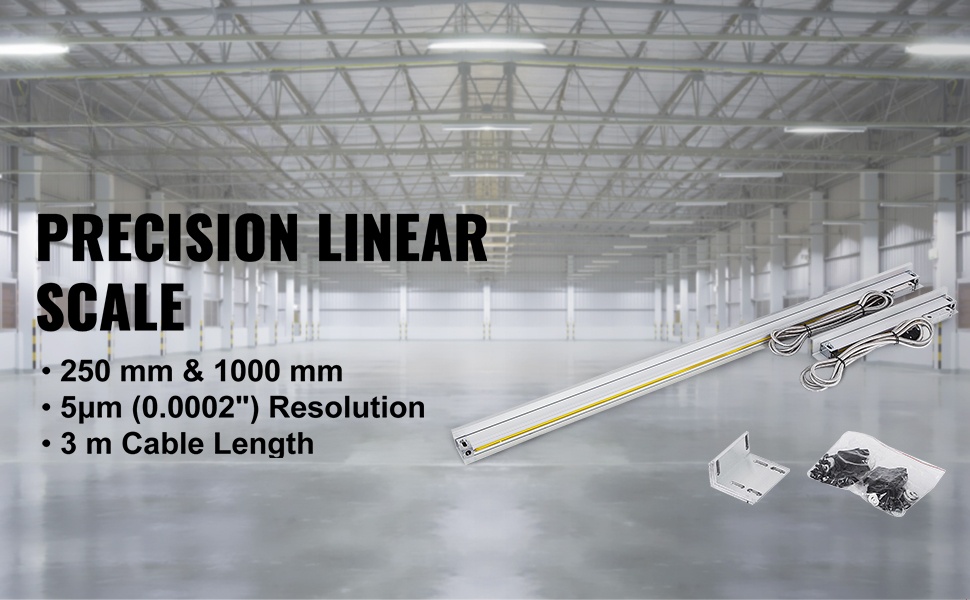

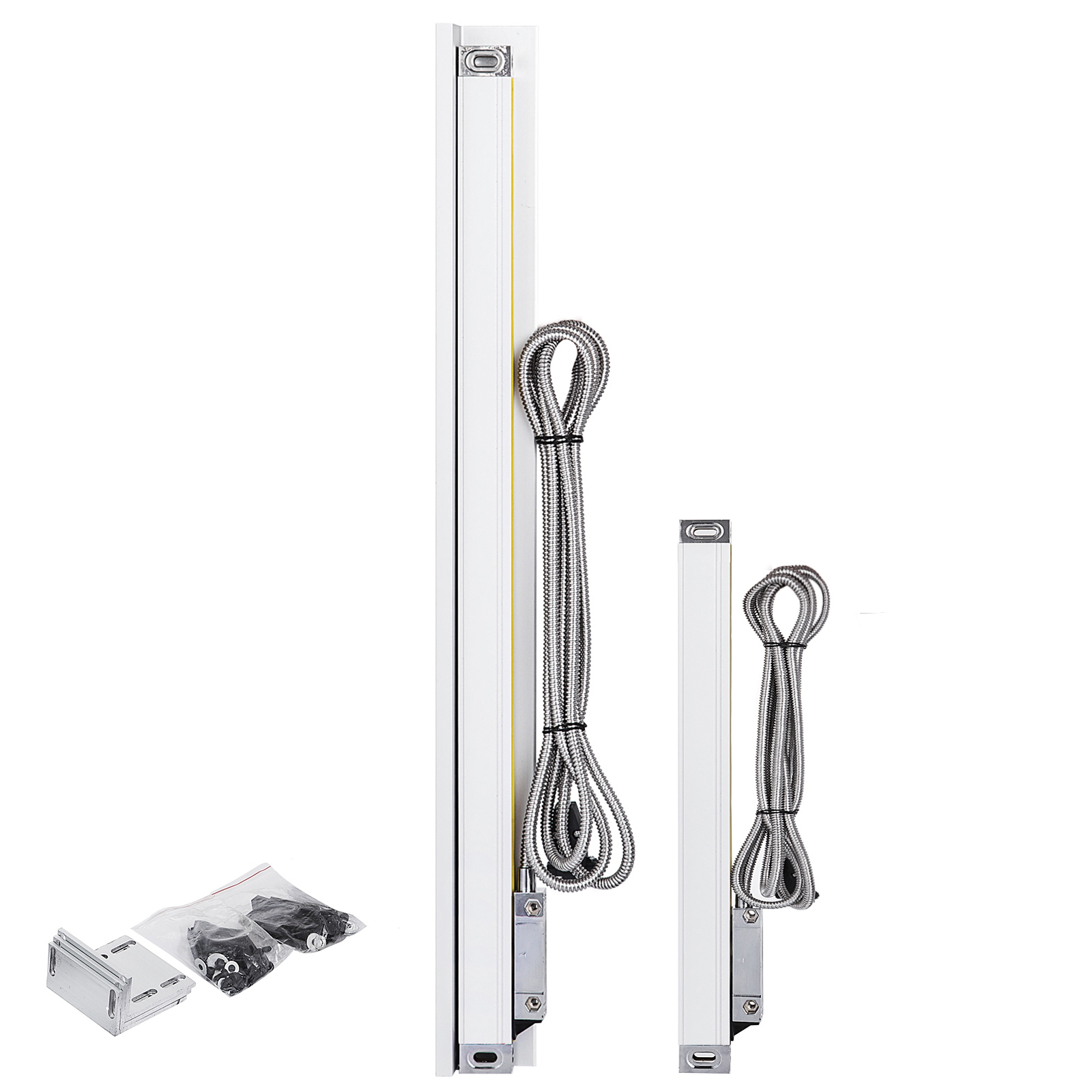

Tarkkuuslineaariviivainpari 250 mm ja 1000 mm, resoluutio 5 µm, 3 m kaapeli

169,90 €

Tarkka lineaariviivainpari 250 mm + 1000 mm: resoluutio 5μm, tarkkuus ±0,005 mm. Vankka alumiinirunko, 3 m suojakaapeli, helppo asennus konepajakäyttöön.

Loppunut varastosta

Ilmainen toimitus

14 päivän palautusoikeus

Kotimainen yritys

Voit maksaa osamaksulla

Kuvaus:

Tarkkuuslineaariviivainpari, jossa liikepituudet 250 mm ja 1000 mm. Kompaktit ja jäykät rungot sopivat vaativaan konepajakäyttöön, kuten sorveihin, pyöröhiontakoneisiin, jyrsinkoneisiin ja tasohiomakoneisiin. Soveltuu liikkeen ohjaukseen, paikan seurantaan ja koordinaattien mittaukseen erilaisissa mittaus- ja työstökoneissa.

Keskeiset ominaisuudet:

Tarkka mittaus: resoluutio 5μm, tarkkuus ±0.005 mm (20 °C)
Kaksi pituutta samassa paketissa: 250 mm ja 1000 mm liikepituus
Vankka alumiinirunko, tärinää kestävä ja muotonsa hyvin säilyttävä
5-laakerijärjestelmä tasaiselle liu’ulle ja toistettavalle paikoitukselle
3 m suojattu signaalikaapeli helpottaa asennusta koneeseen
Liikepituus: 250 mm & 1000 mm
Hila-askel: 0.02 mm / 50 LP/min
Resoluutio: 5μm
Tarkkuus: ±0.005 mm (20 °C:ssa)
Vaste-nopeus: 60 m/min
Kaapelin pituus: 3 m

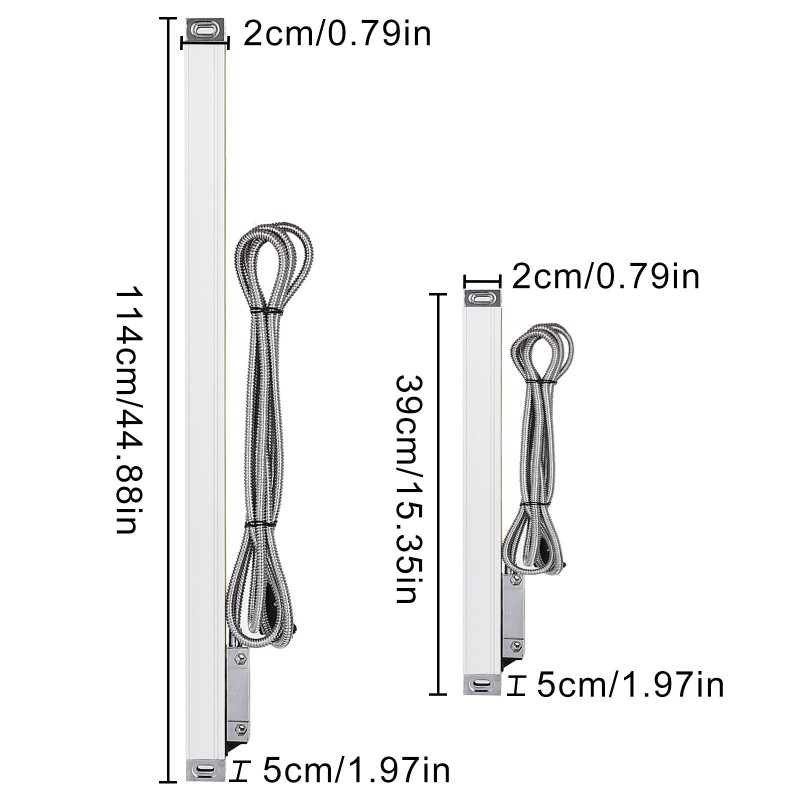

250 mm lineaariviivaimen mitat (P x L x K): 39 x 2 x 5 cm
1000 mm lineaariviivaimen mitat (P x L x K): 114 x 2 x 5 cm

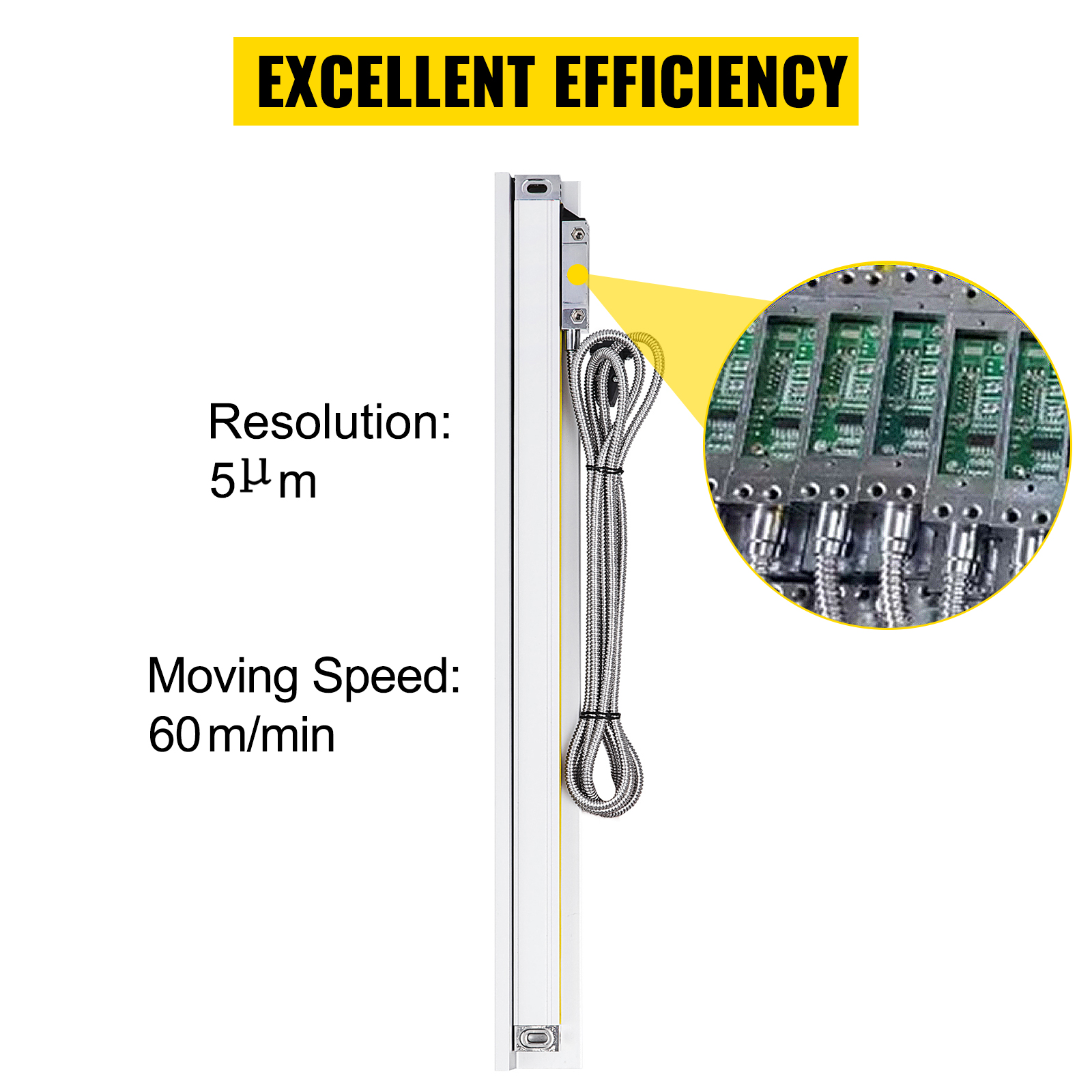

Tehokas ja tarkka toiminta

Lineaariviivain käyttää älykästä ohjainsirua, jonka suurin liikkumisnopeus on 60 m/min ja resoluutio 5μm. Tämä mahdollistaa tarkan paikanmittauksen myös nopeissa liikkeissä. Liitin: 9-napainen liitin (Pin-26789), 2 → 0V, 6 → A, 7 → 5V, 8 → B, 9 → R1.

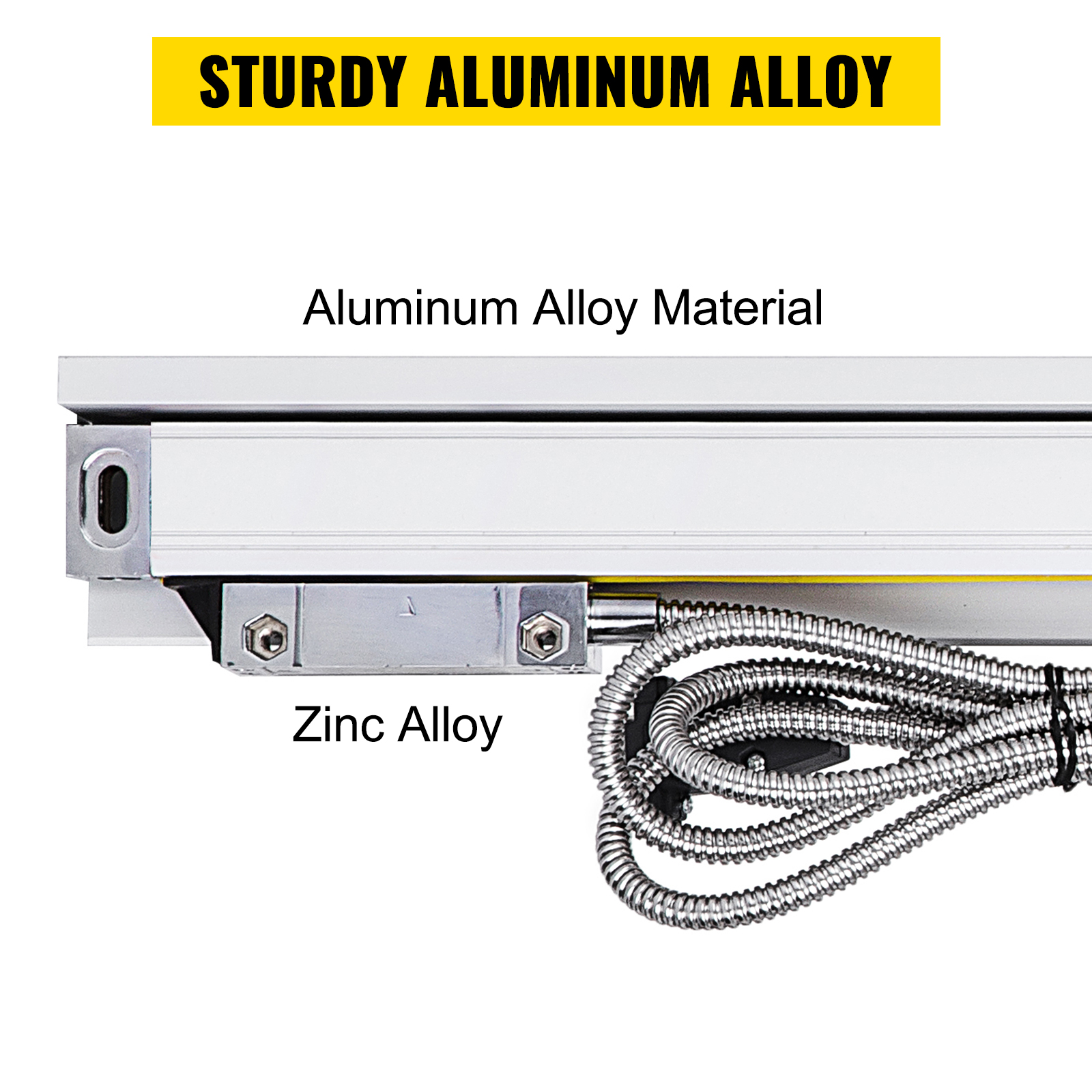

Vahva alumiinirunko

Viivaimen runko on valmistettu alumiiniprofiilista, joka kestää tärinää eikä väänny helposti. Anturin lukuosa on kromatusta sinkkiseoksesta, mikä parantaa kulutuskestävyyttä ja korroosiosuojaa.

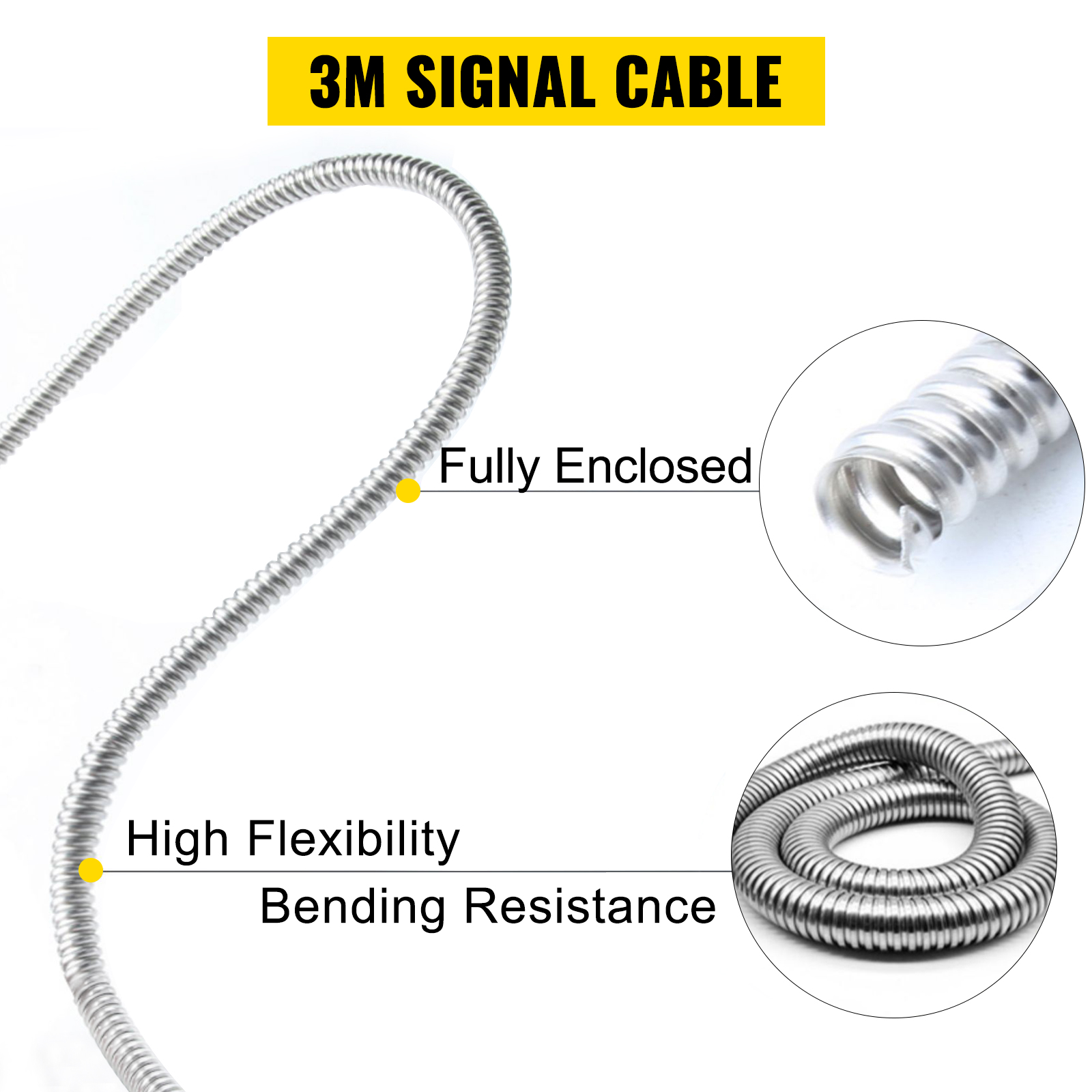

3 m signaalikaapeli ja kaksoistiiviste

Vakiona on 3 m signaalikaapeli, jossa on täysin suljettu aaltoputki hyvän taivutuskestävyyden ja joustavuuden varmistamiseksi. Kooderin palkissa on kaksikerroksinen huulitiiviste, joka suojaa pölyltä ja epäpuhtauksilta.

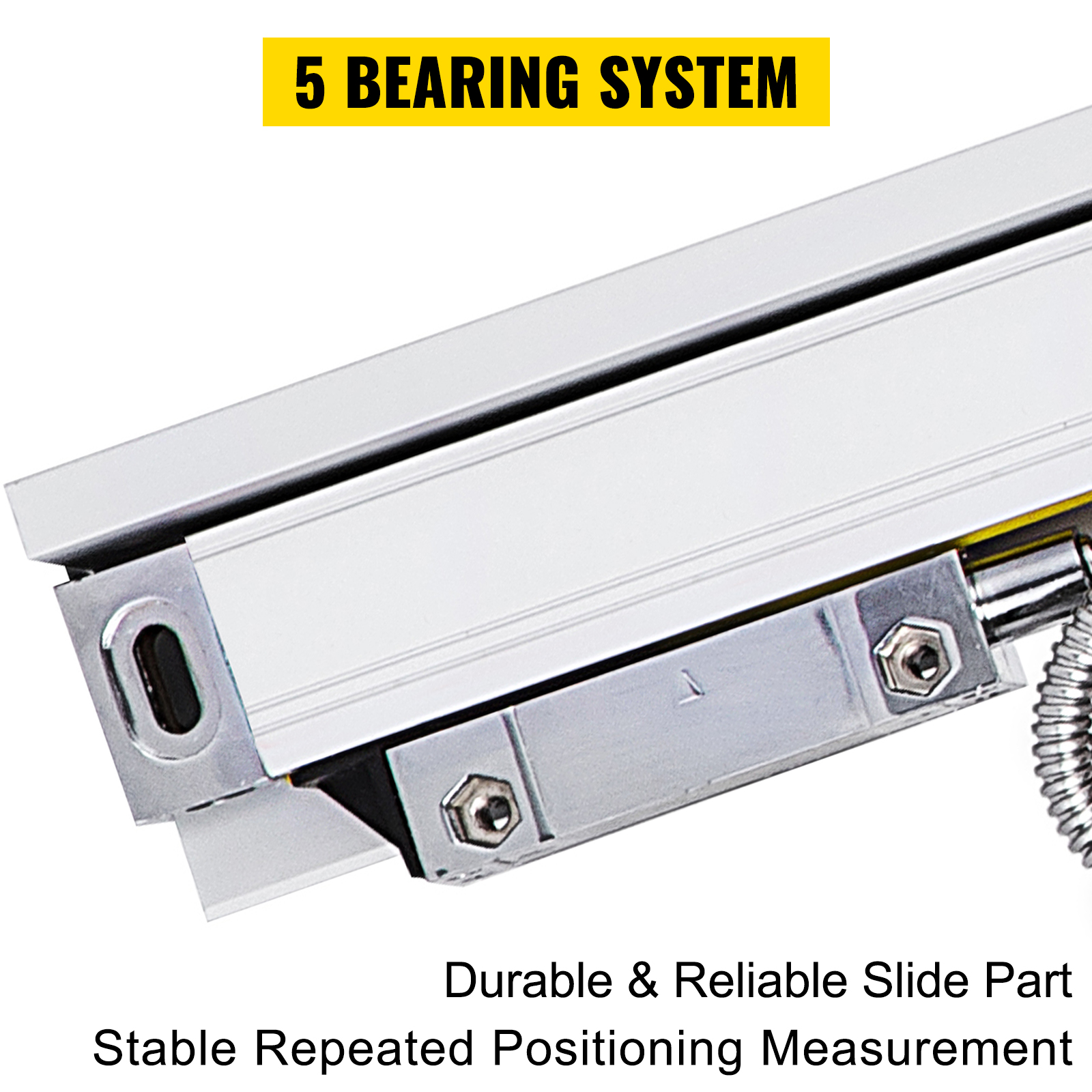

5-laakerijärjestelmä

Liukuosa on varustettu luotettavalla 5-laakerijärjestelmällä, joka takaa tasaisen liikkeen. Tämän ansiosta toistuva paikoitusmittaus on vakaampaa. Mukana toimitetaan L-muotoinen kiinnityslevy ja ruuvisarja asennusta varten.

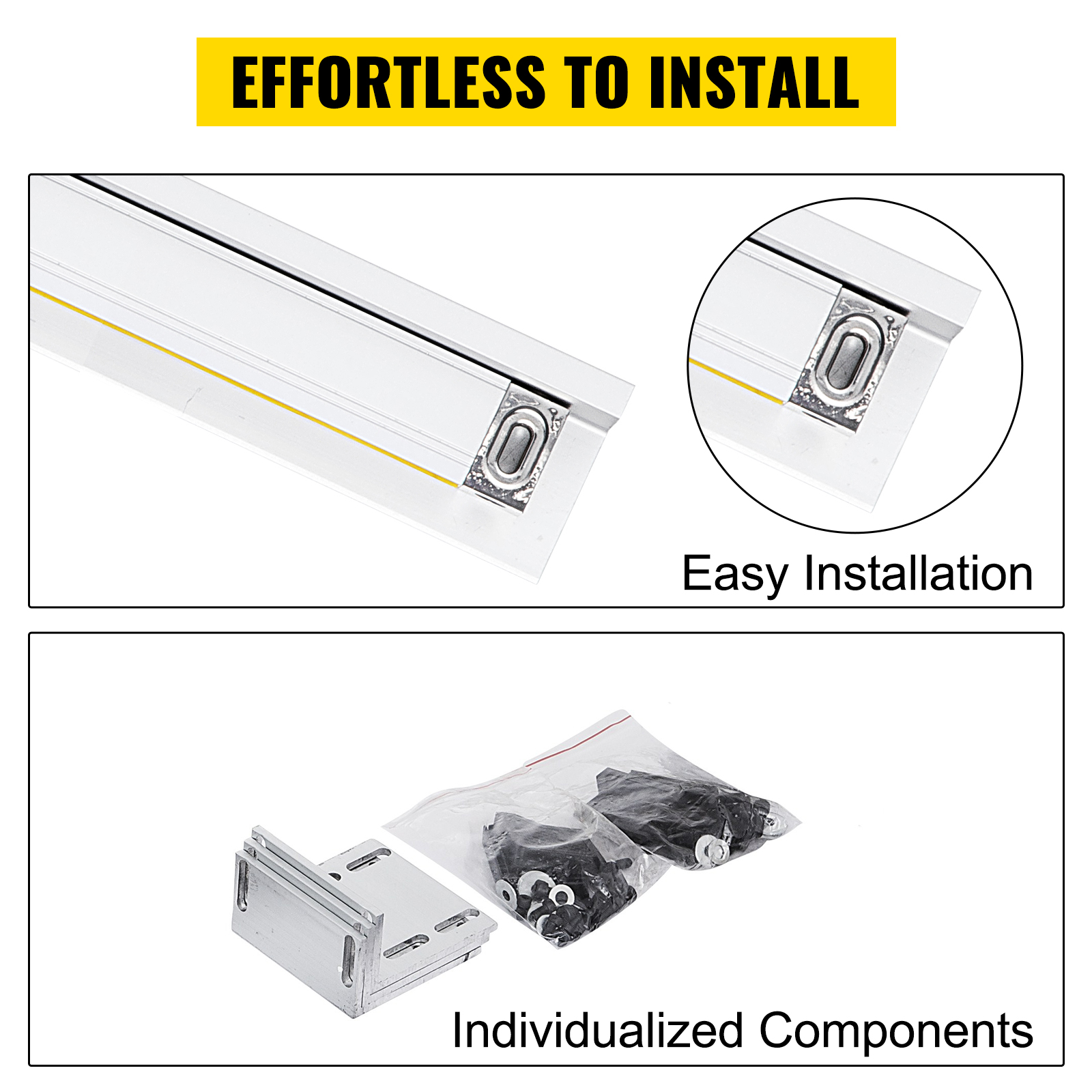

Helppo asennus

Tarkkuuslineaariviivaimessa on useita asennusreikiä, jotka helpottavat sovittamista eri koneisiin. Yksilöidyt komponentit tekevät kiinnityksestä ja huollosta suoraviivaista. Rakenne muodostuu jäykästä metalliprofiilista, jossa on uralliset päätypalat säätövaraa varten.

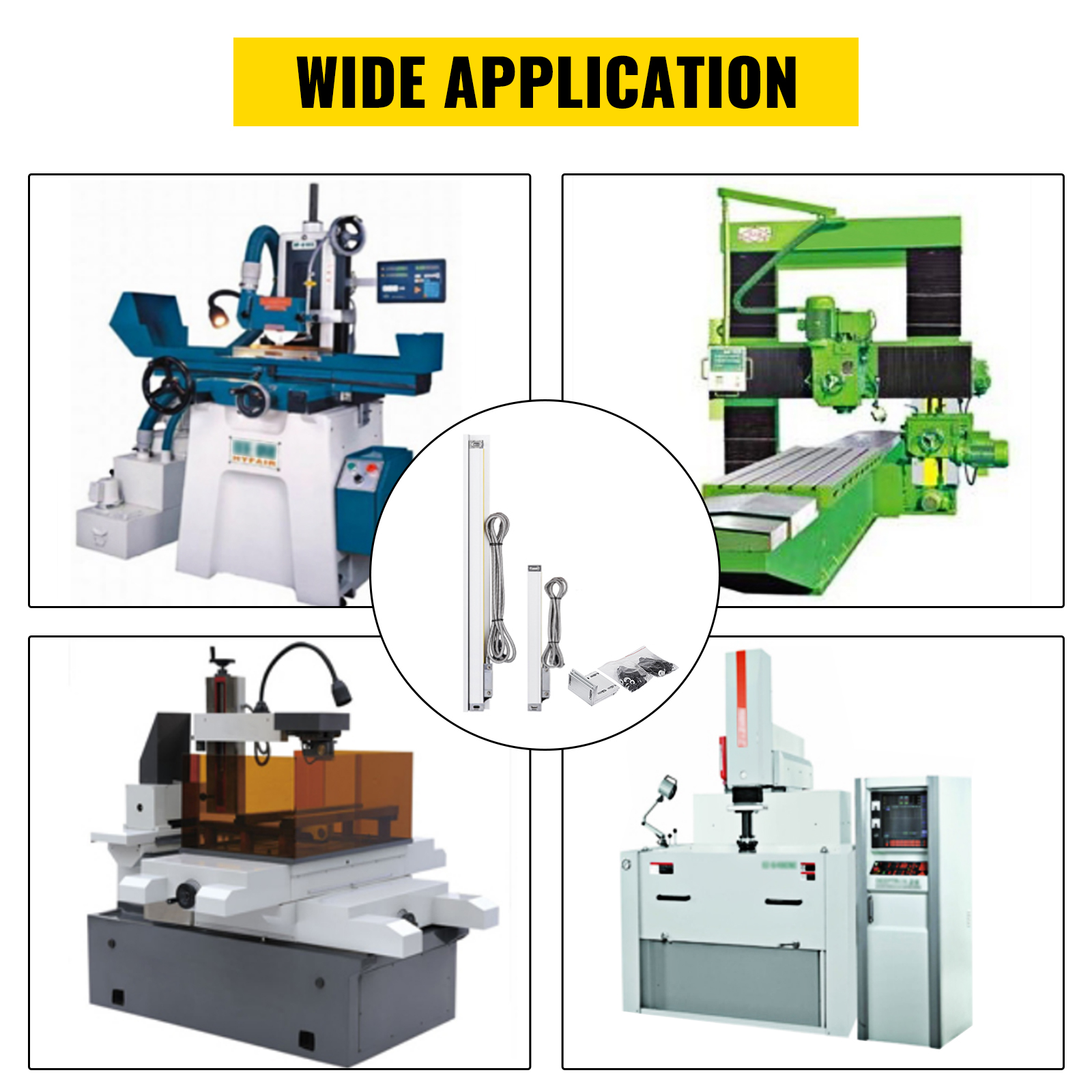

Laaja käyttökohde

Lineaariviivain sopii muun muassa jyrsinkoneisiin, porakoneisiin, hiontakoneisiin, sorveihin, profiiliprojektoreihin, mikroskooppeihin ja videomittauskoneisiin. Sitä voidaan käyttää liikkeen ohjaukseen, paikan seurantaan ja koordinaattien mittaukseen erilaisissa tuotanto- ja mittausympäristöissä.

Tekniset tiedot:

Jännite: 5V DC
Virta: 50mA
Liikepituus: 250 mm & 1000 mm
Hila-askel: 0.02 mm / 50 LP/min
Resoluutio: 5μm
Tarkkuus: ±0.005 mm (20 °C:ssa)
Vaste-nopeus: 60 m/min
Kaapelin pituus: 3 m

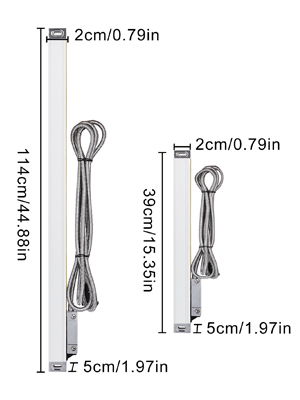

250 mm lineaariviivaimen mitat (P x L x K): 39 x 2 x 5 cm
1000 mm lineaariviivaimen mitat (P x L x K): 114 x 2 x 5 cm

Pakkauksen sisältö:

1 x 250 mm lineaariviivain
1 x 1000 mm lineaariviivain
1 x tarvikesarja (kiinnitysosat)

Mikä on lineaariviivaimen tarkkuus ja resoluutio?

Resoluutio on 5 µm ja tarkkuus ±0,005 mm 20 °C:n lämpötilassa.

Mitä pituuksia paketti sisältää ja mitkä ovat niiden mitat?

Paketti sisältää 250 mm ja 1000 mm lineaariviivaimet. 250 mm‑mallin mitat ovat 39 × 2 × 5 cm ja 1000 mm‑mallin mitat 114 × 2 × 5 cm.

Millainen runko ja materiaalit on käytössä?

Viivaimen runko on valmistettu alumiiniprofiilista, joka kestää tärinää ja säilyttää muotonsa. Anturin lukuosa on kromatusta sinkkiseoksesta.

Mihin koneisiin tai käyttötarkoituksiin viivain sopii?

Sopii jyrsinkoneisiin, porakoneisiin, hiontakoneisiin, sorveihin, profiiliprojektoreihin, mikroskooppeihin ja videomittauskoneisiin sekä liikkeen ohjaukseen, paikan seurantaan ja koordinaattien mittaukseen.

Mitä asennus- ja liitäntäkomponentteja paketti sisältää?

Paketissa on L‑muotoinen kiinnityslevy, ruuvisarja, 3 m suojattu signaalikaapeli ja 9‑napainen liitin (Pin‑26789) sekä tarvikesarja kiinnitysosille.

Lisätiedot

Rahtipaino (kg): 3.65
Pakkauksen leveys (cm): 11.01
Pakkauksen syvyys (cm): 118.01
Pakkauksen korkeus (cm): 10.01
yhdistelmämuoto: Skaala x 2
