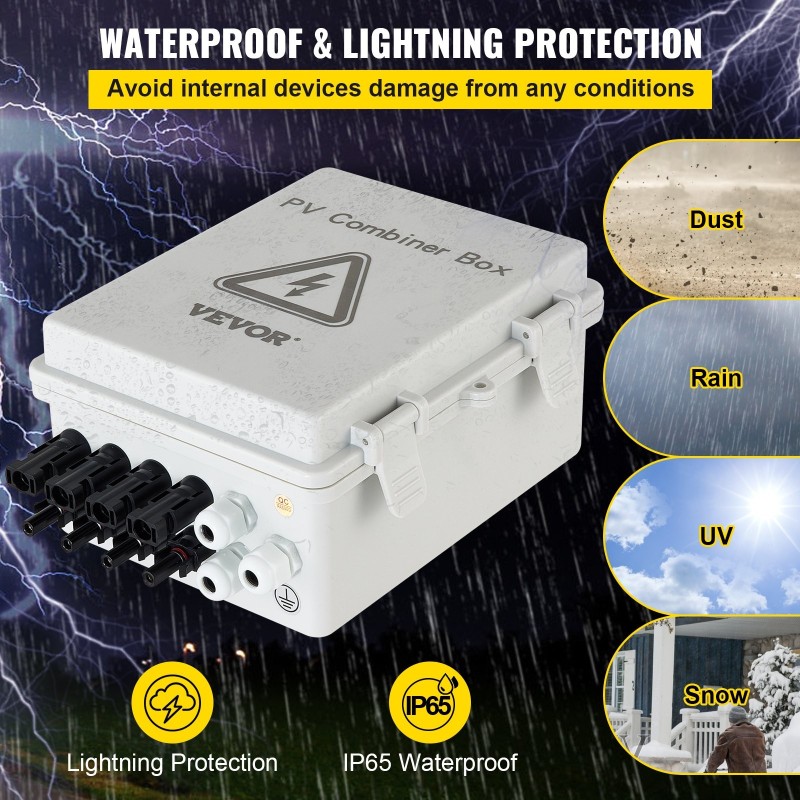

Tämä 4-tuloinen PV-yhdistelmärasia helpottaa aurinkopaneelikentän kytkentää invertteriin ja suojaa järjestelmää useilla turvatoiminnoilla. IP65-roiske- ja pölysuojaus, ylijännitesuoja (salamasuojaus), 15A DC-sulakkeet ja 63A tasavirtakatkaisija tekevät siitä sopivan sekä verkkoon kytketyille että off-grid-aurinkosähköjärjestelmille.

Tärkeimmät ominaisuudet:

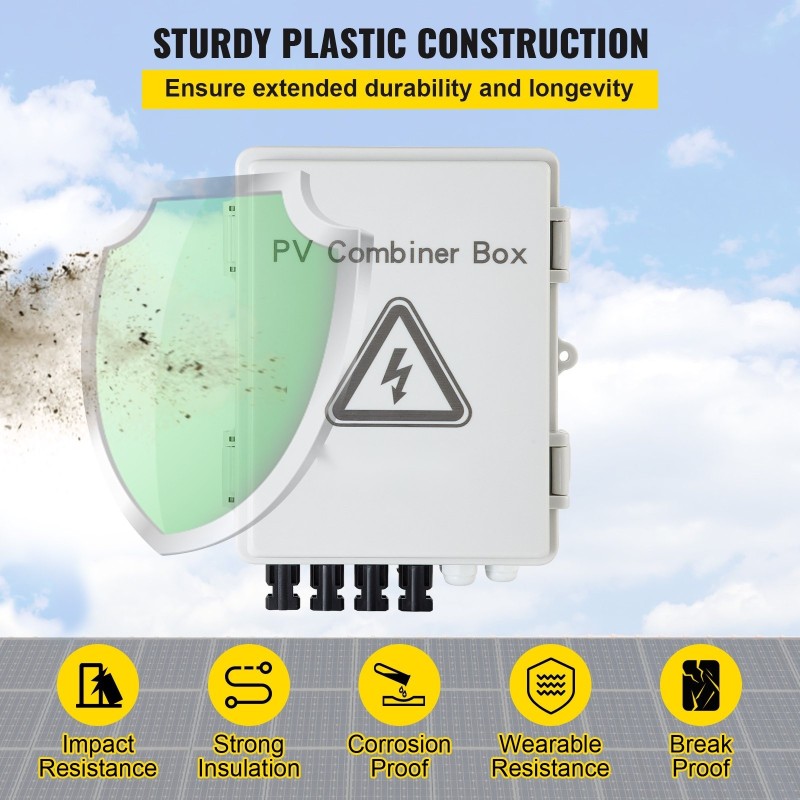

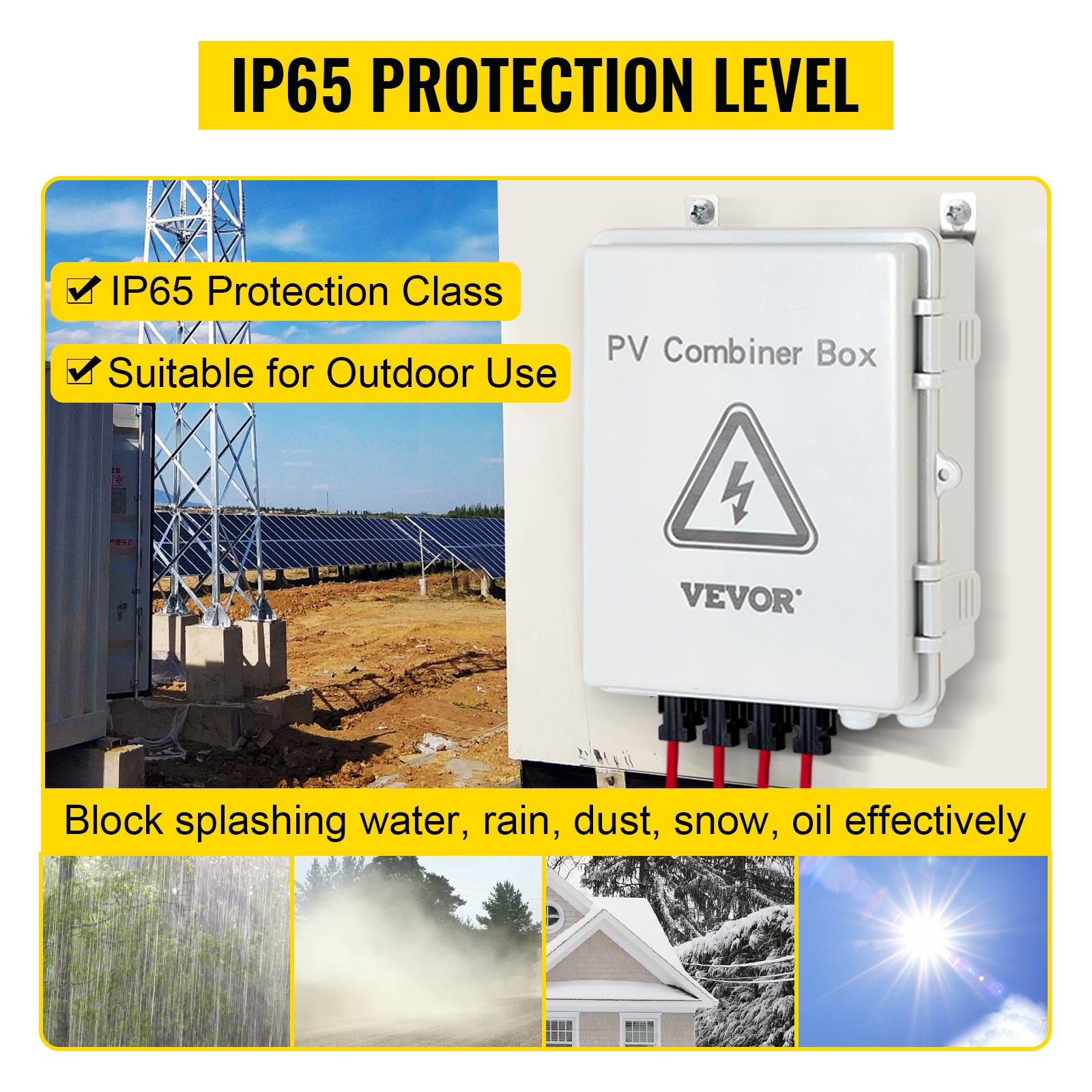

• Kestävä ABS-kotelo, IP65-suojaus pölyä ja vettä vastaan
• 4 erillistä tulolinjaa, yhteinen lähtö invertterille
• Useita suojaustoimintoja: oikosulku-, ylijännite-, ylivirta- ja salamasuoja
• Helppo avata ja sulkea salpalukituksen ansiosta
• Selkeä johdotus kaksivärisillä (punainen/sininen) kaapeleilla

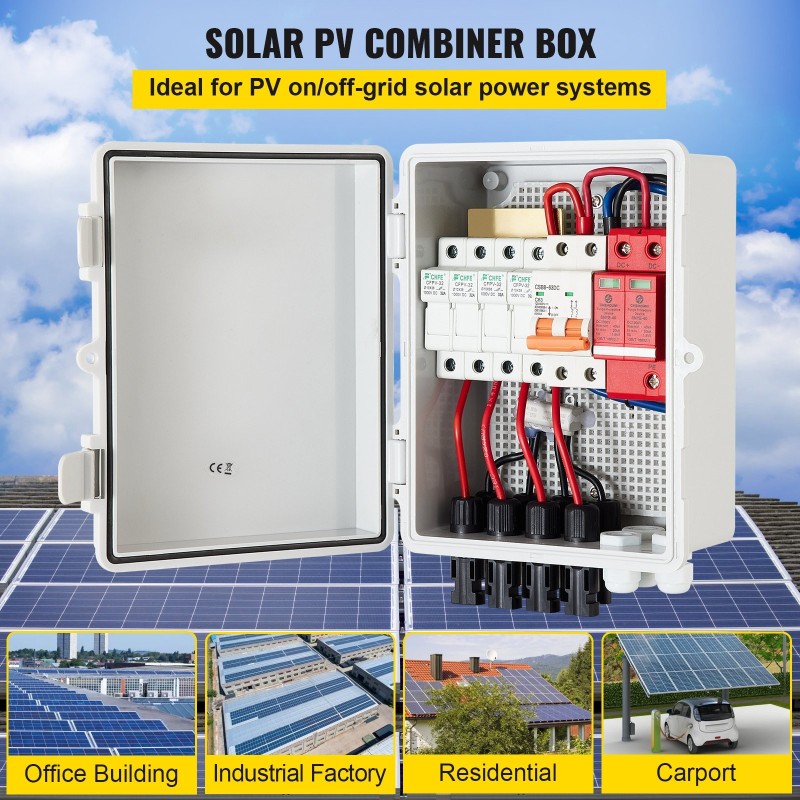

Tehokas osa aurinkosähköjärjestelmää

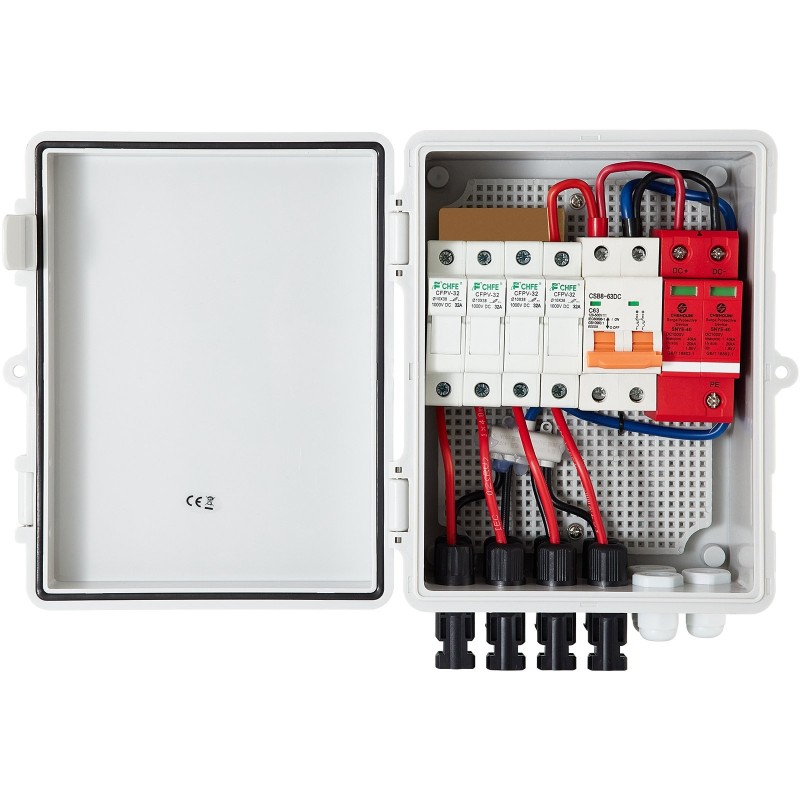

Yhdistelmärasia kokoaa neljän aurinkopaneelijonon syötöt yhteen ja johtaa ne yhdelle lähdölle. Se helpottaa huoltoa, parantaa johdotuksen selkeyttä ja auttaa pitämään järjestelmän rakenteen hallittuna sekä on- että off-grid-kokoonpanoissa.

Ammattilaistasoinen PV-yhdistelmärasia

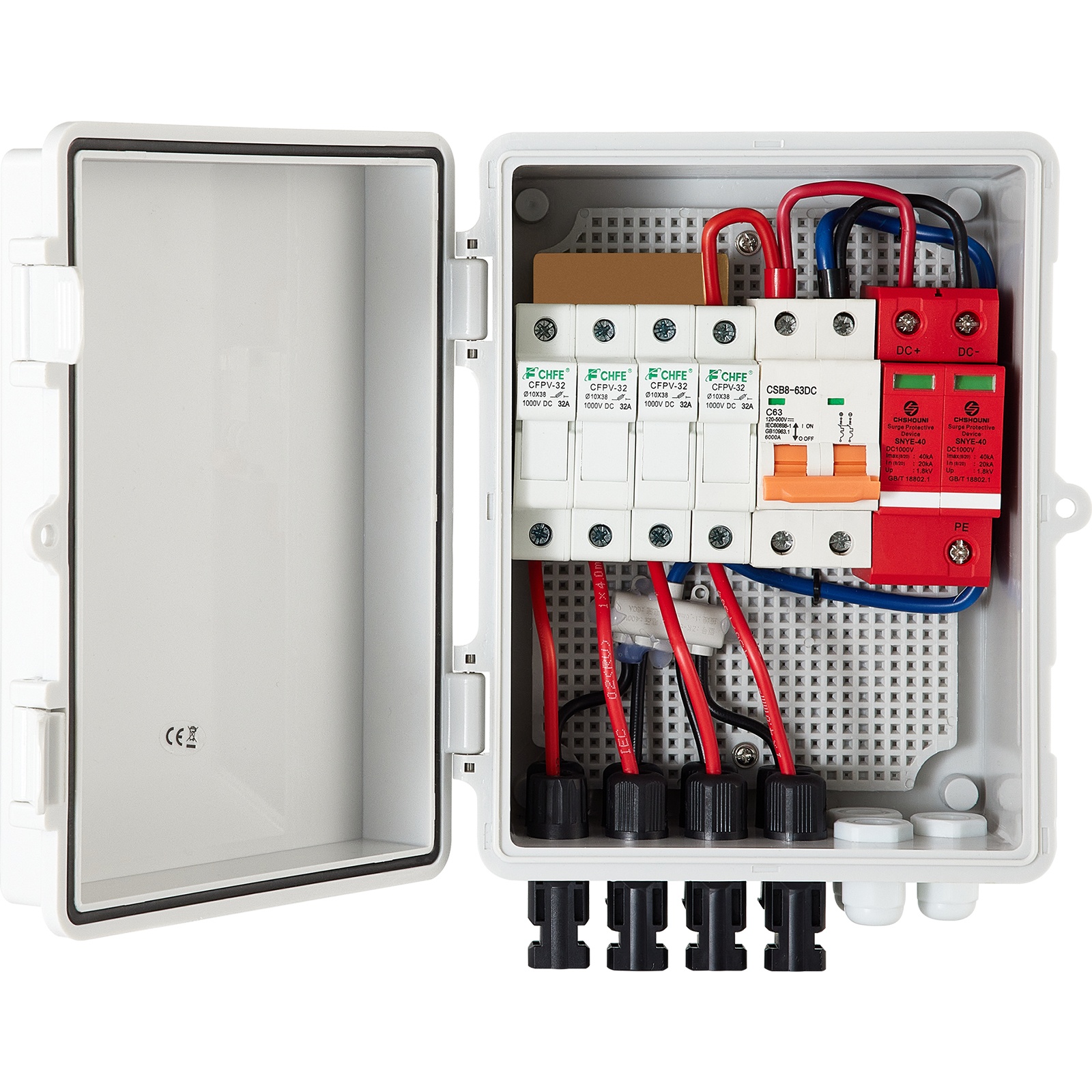

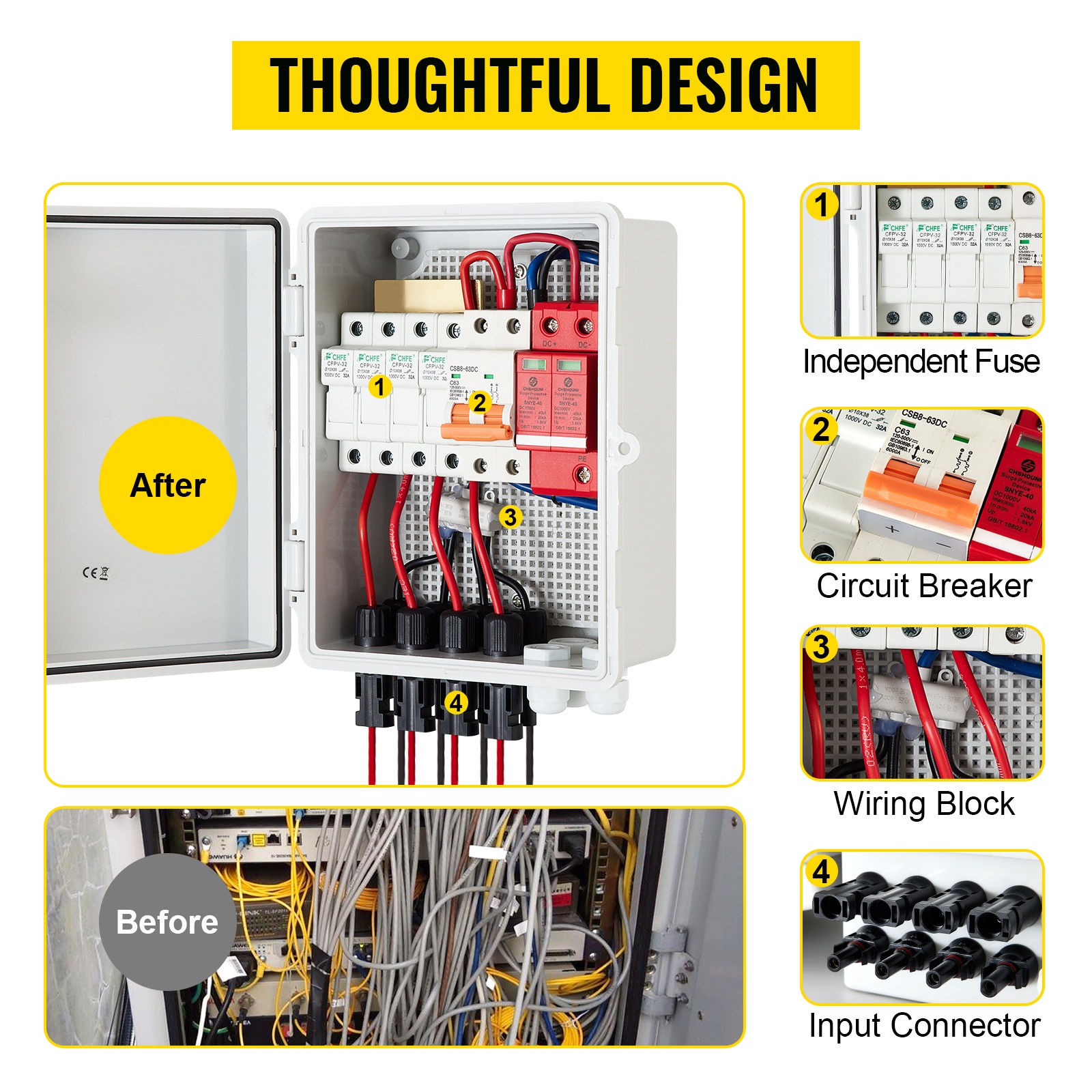

Neljä 15A DC-sulaketta, salamasuojaus ja 500V 63A tasavirtakatkaisija tarjoavat luotettavan suojauksen aurinkopaneelijonoille ja liitännälle invertteriin.

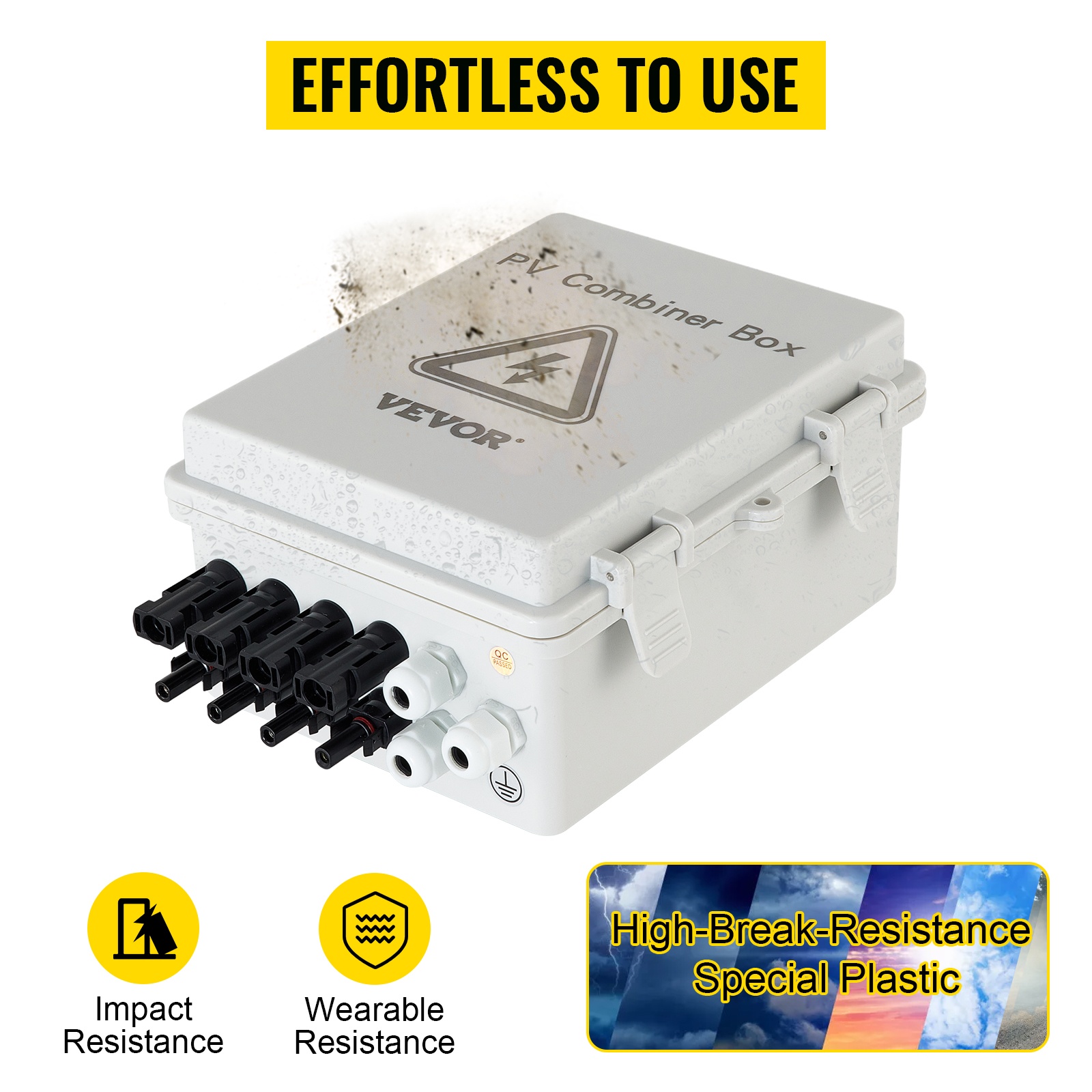

Helppo avata ja sulkea
Salpalukitus mahdollistaa kotelon avaamisen ja sulkemisen ilman avaimia. Tämä nopeuttaa tarkastuksia ja huoltoa, kun rasiaan on tarvittaessa helppo päästä käsiksi.

Useita suojaustasoja

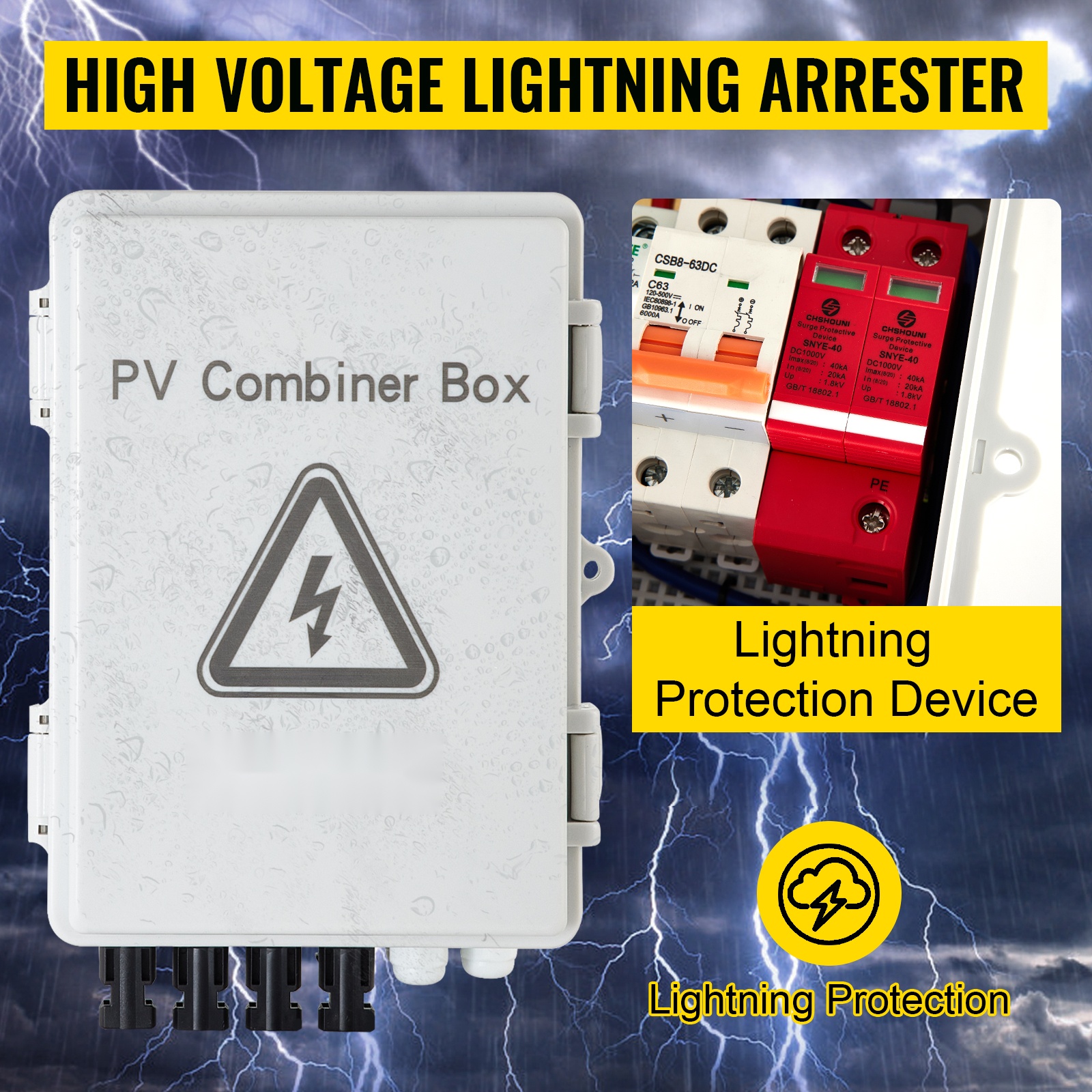

Yhdistelmärasiassa on sisäänrakennetut oikosulku-, salama-, ylijännite-, ylivirta- ja maadoitussuojat. Näiden avulla aurinkosähköjärjestelmä saa kattavan sähköisen suojan.

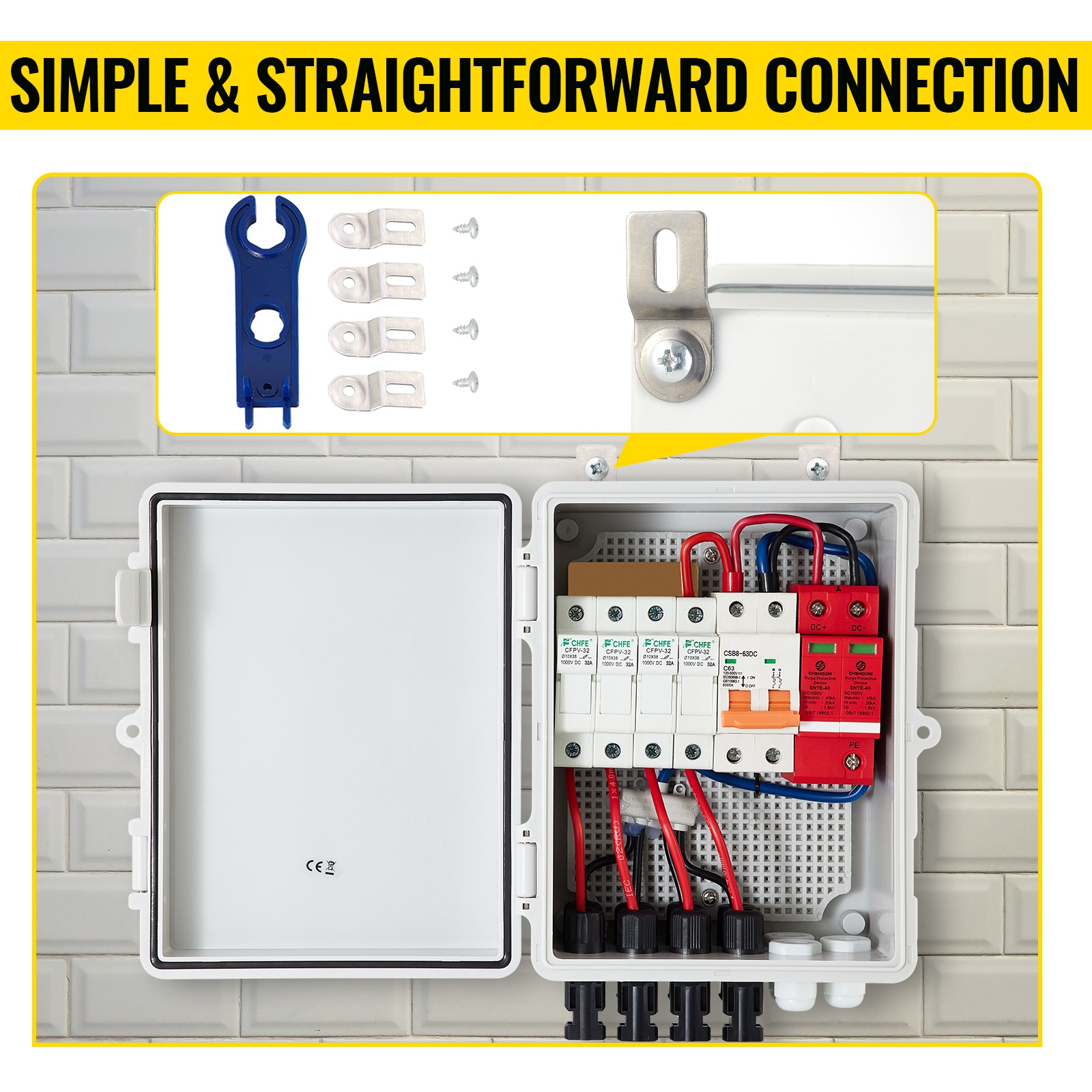

Vaivaton asennus
Mukana tulevat kiinnitystarvikkeet helpottavat kotelon asentamista esimerkiksi seinälle tai muuhun tukevaan pintaan. Liitäntä aurinkopaneelijonoihin ja invertteriin on selkeä ja suoraviivainen.

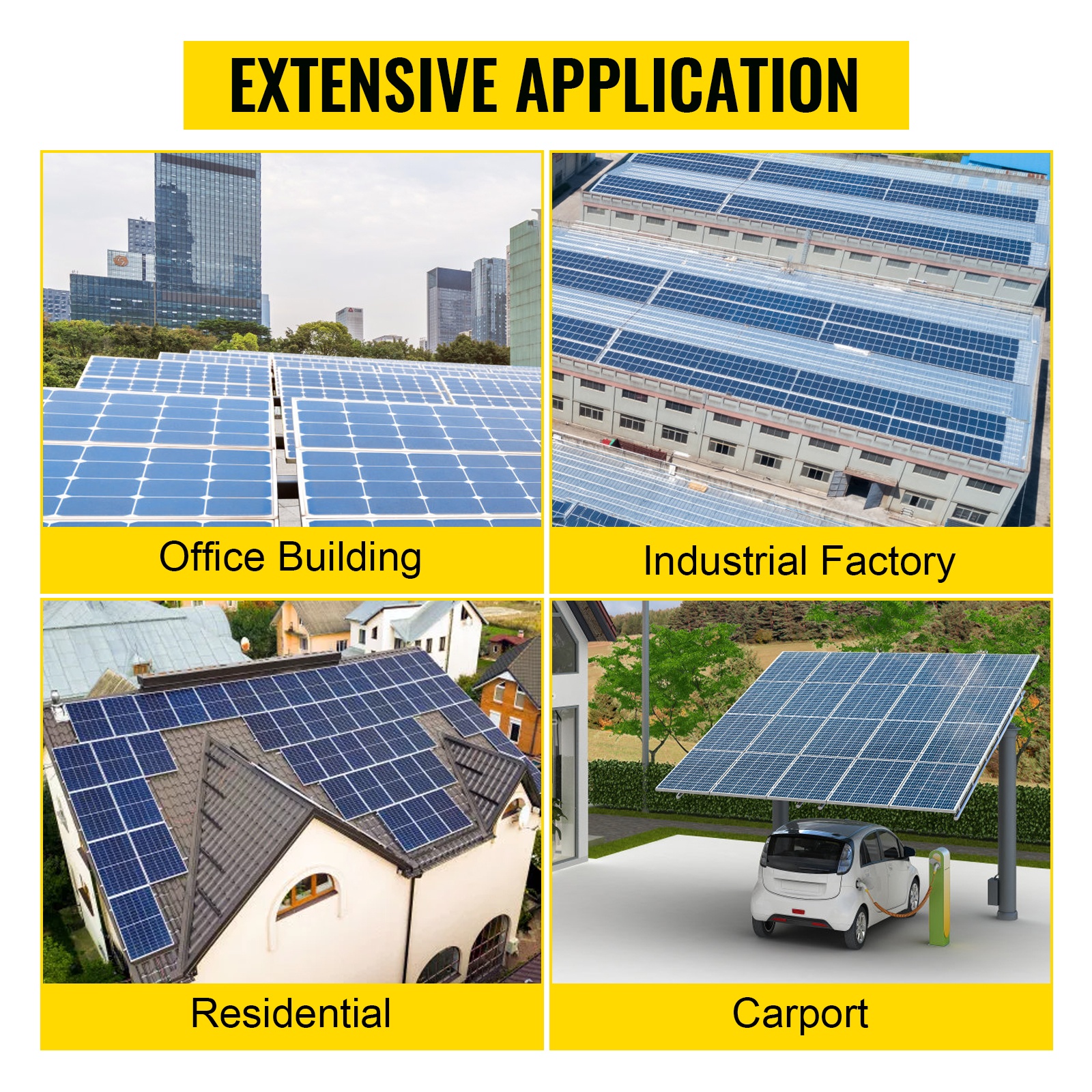

Laaja käyttöalue
Soveltuu esimerkiksi asuinrakennuksiin, teollisiin kohteisiin, julkisiin tiloihin, projektikohteisiin sekä ajoneuvojen (kuten matkailuautojen) aurinkosähköjärjestelmiin.

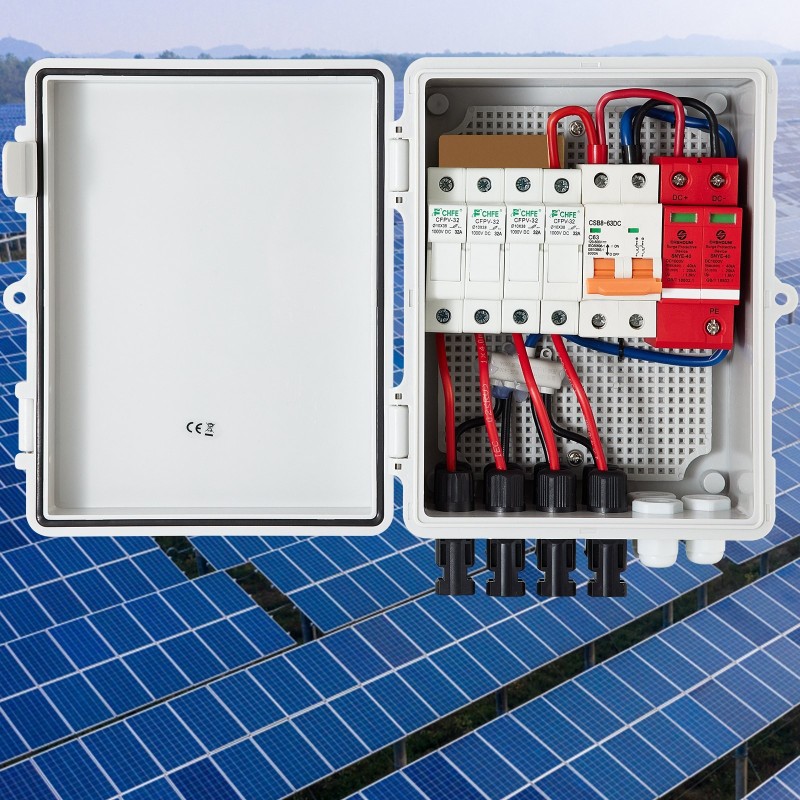

Kaksiväriset johdot selkeään kytkentään
Punaiset ja siniset johdot helpottavat napaisuuden tunnistamista ja vähentävät virhekytkentöjen riskiä. Johdotus pysyy siistinä ja helposti seurattavana.

Tekniset tiedot:

• Tuotemallinumero: SP-HL-P202010-15A
• Tulojen lukumäärä: 4
• Lähtöjen lukumäärä: 1
• Nimelliskäyttöjännite: DC 500V
• Sulakepesän määritys: DC 15A/500V
• Sulakkeen nimellisvirta: DC 15A
• Pääkatkaisijan määritys: 63A 2P DC500V
• Ylijännitesuoja: 40KA 2P DC500V
• Suojausluokka: IP65
• Oven avautumistapa: salpakiinnitys
• Asennuslevy: irrotettava asennuslevy (materiaali: ABS-verkkomuovialusta)
• Tiivistenauha: PU-polyuretaanivaahto (musta)
• Päämateriaali: ABS-muovi + RAL7035 harmaanvalkoinen pinta
• Nettopaino (kaikkine tarvikkeineen): 4.1 lbs / 1.86 kg

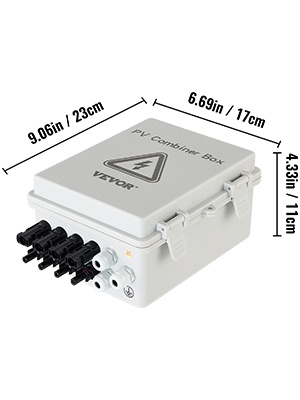

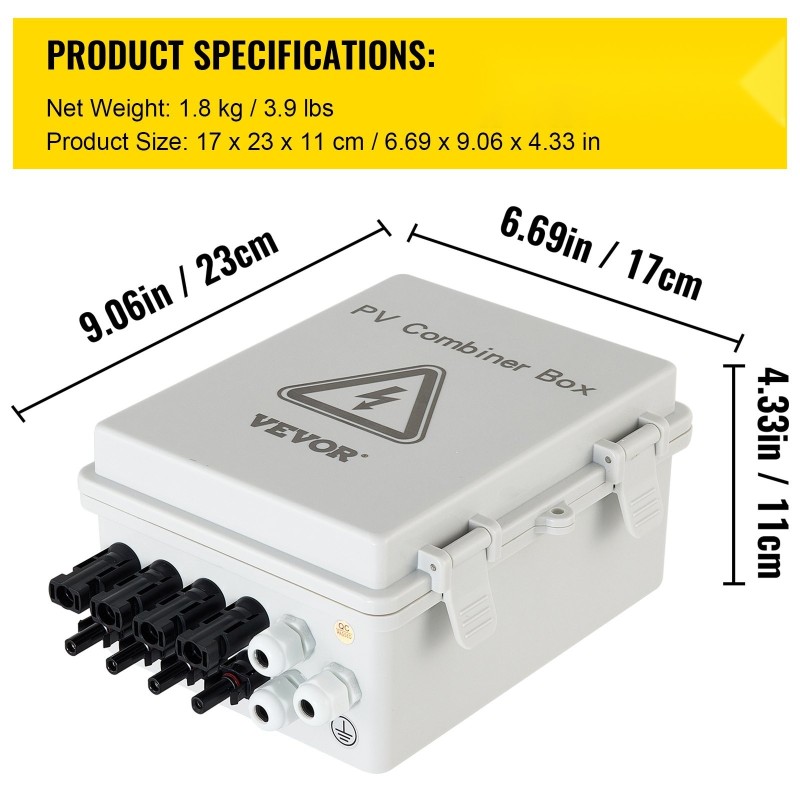

• Ulkomitat (P x L x K): 7.87 x 7.87 x 3.94 in / 200 x 200 x 100 mm

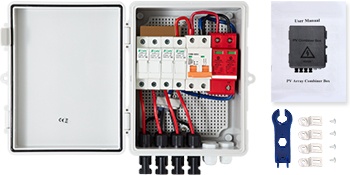

Pakkauksen sisältö:

• 4 x naarasliitin (MCB) punaisella johdolla (2.5 mm²)
• 4 x urosliitin (MCB) sinisellä johdolla (2.5 mm²)
• 2 x PG13.5 muovinen vesitiivis kaapelin läpivienti
• 1 x PG9 muovinen vesitiivis kaapelin läpivienti
• 1 x MC4-työkalu
• 4 x kylmävalssatusta teräksestä valmistettu seinäkiinnityskannatin
• 4 x ruuvia
