Paranna aurinkosähköjärjestelmääsi PV-yhdistinkotelolla

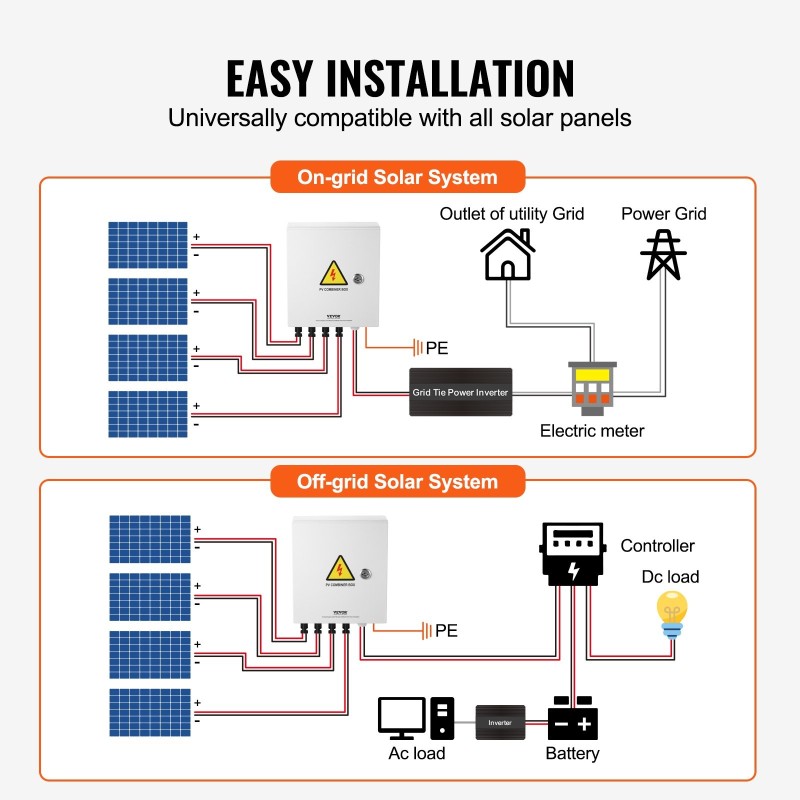

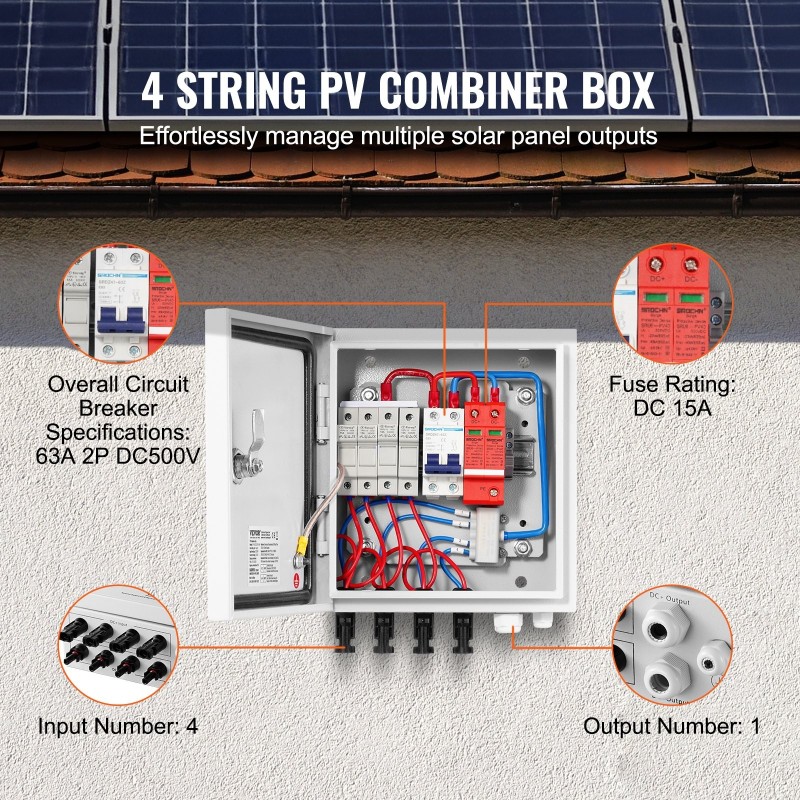

Tämä PV-yhdistinkotelo helpottaa aurinkopaneelien ja invertterin välisiä kytkentöjä ja tekee huollosta selkeämpää. Laite kokoaa jopa 4 tulolinjaa yhdeksi lähdöksi ja tarjoaa suojauksen sekä verkkoon liitetyille että off-grid-aurinkosähköjärjestelmille.

Tärkeimmät ominaisuudet

• 4 tuloa ja 1 lähtö aurinkopaneelijärjestelmille

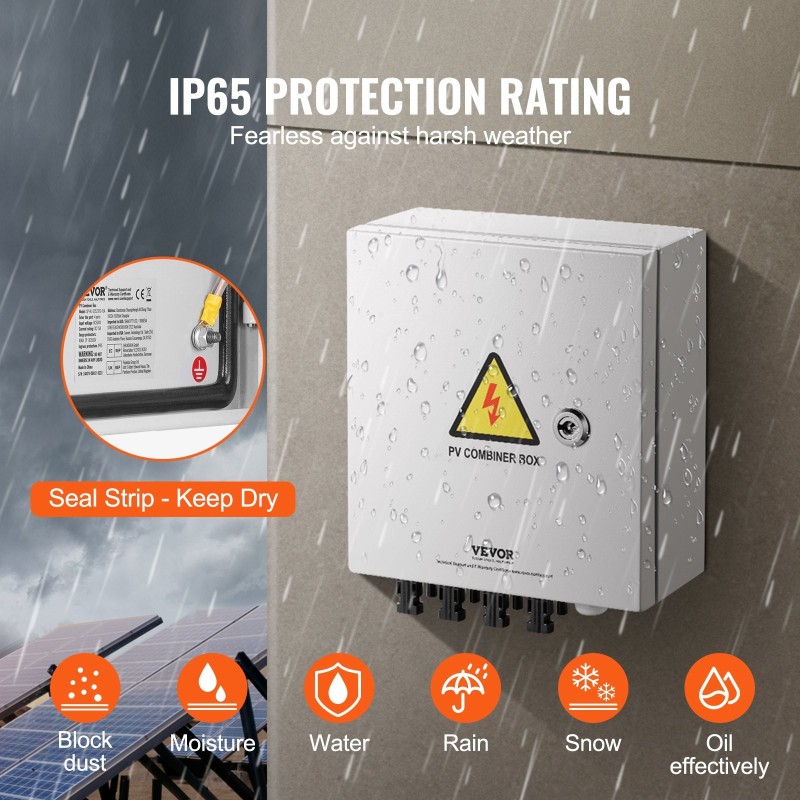

• Suojataso IP65 ulko- ja sisäkäyttöön
• DC 15A sulakkeet ja 63A 2P DC500V pääkytkin
• Ylijännitesuojaus 40KA 2P DC500V

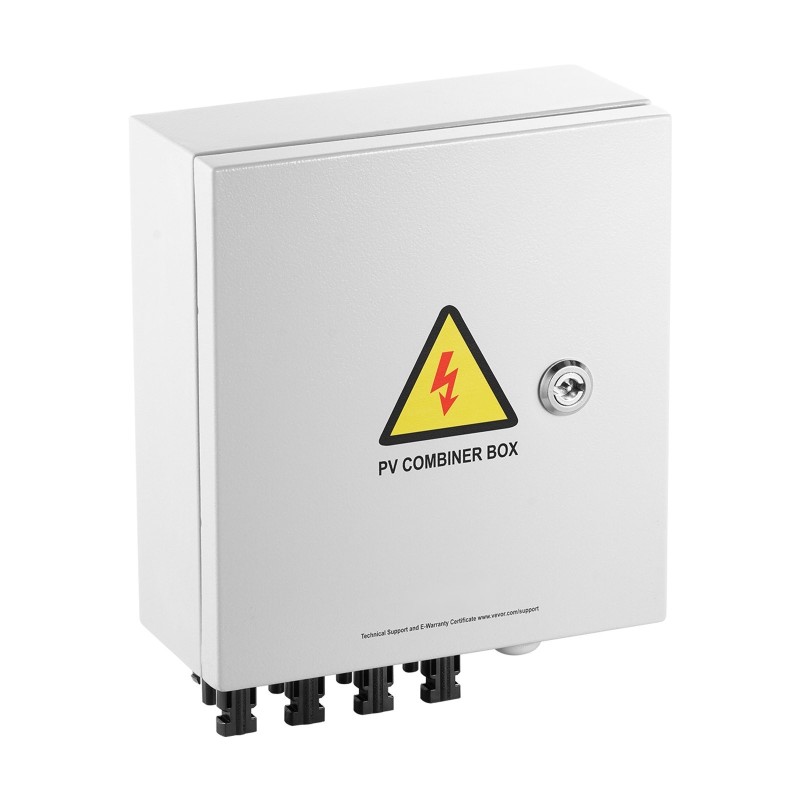

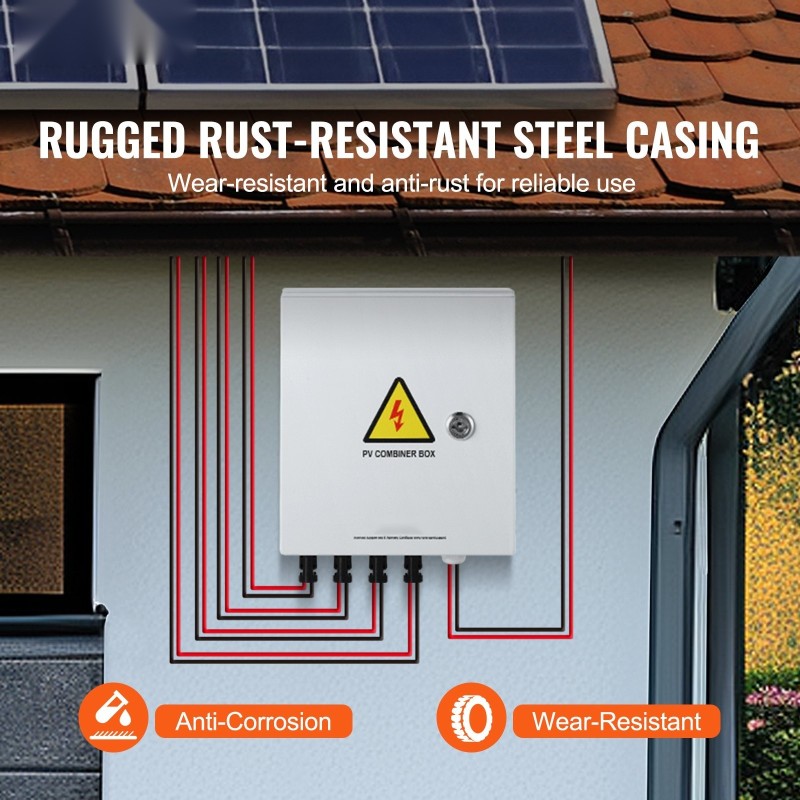

• Teräskotelo, johon sisältyy irrotettava asennuslevy
• Avaimella toimiva kiertolukitus turvalliseen käyttöön

Helppo ja selkeä kytkentä

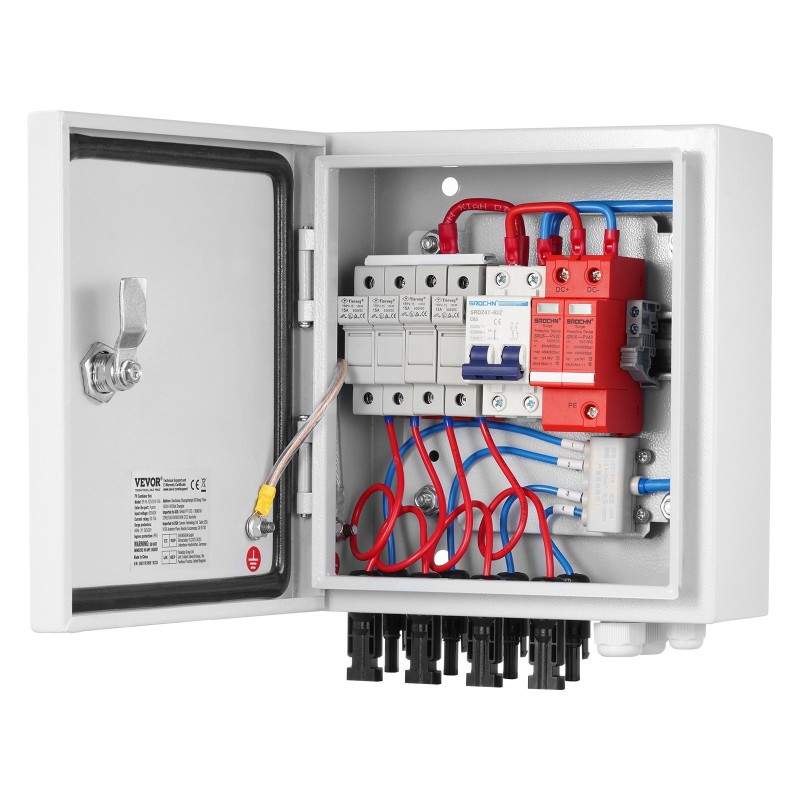

Yhdistinkotelo yksinkertaistaa kaapelointia aurinkopaneelien ja invertterin välillä. DC-liittimet ja johdot on värikoodattu, mikä helpottaa oikeiden napaisuuksien tunnistamista ja nopeuttaa asennusta sekä tarkastusta.

Turvallinen kiertolukitus

Kotelon ovi avataan ja suljetaan avaimella toimivalla kiertolukolla. Lukitusratkaisu lisää turvallisuutta, estää luvattoman käytön ja mahdollistaa silti nopean ja hallitun pääsyn sisäosiin huoltoa varten.

Monitasoinen suojaus

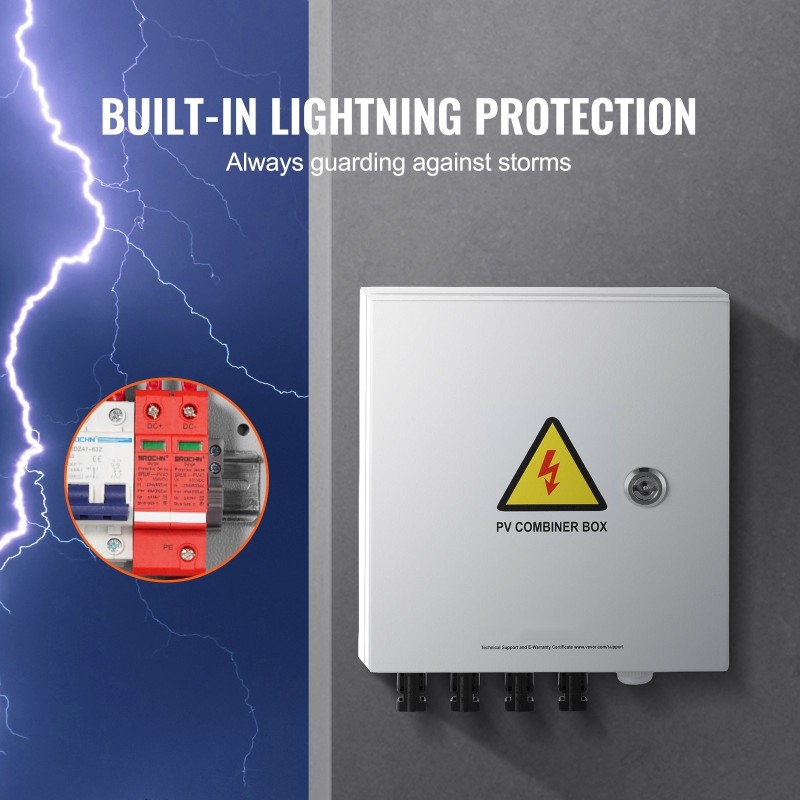

Kotelossa on useita sisäänrakennettuja turvatoimintoja: oikosulkusuojaus, ylijännitesuojaus, ylivirtasuojaus, maadoitussuojaus sekä salamasuoja. Nämä toimivat yhdessä suojaten aurinkosähköjärjestelmää ja pidentäen laitteiden käyttöikää.

Helppo asennus

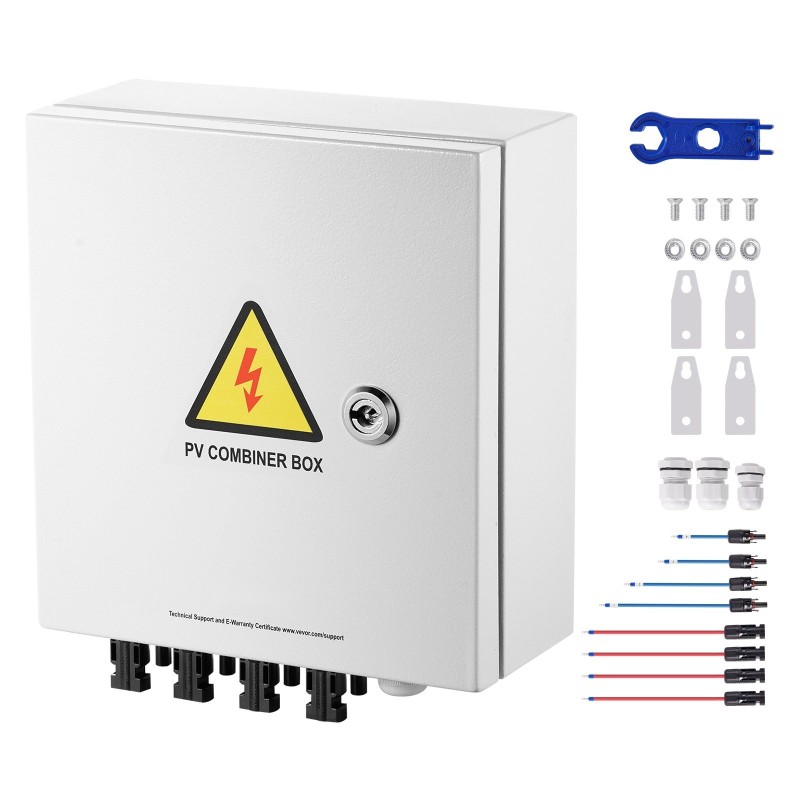

Toimituksen mukana tulee täydellinen asennustarvikepaketti. Irrotettava, jauhemaalatusta kylmävalssatusta teräksestä valmistettu asennuslevy helpottaa komponenttien sijoittelua. Kotelon kompaktit mitat mahdollistavat asennuksen monenlaisiin kohteisiin.

Laaja käyttökohdevalikoima

PV-yhdistinkotelo soveltuu muun muassa julkisiin kohteisiin, talotekniikkaprojekteihin, omakoti- ja taloyhtiöjärjestelmiin, teollisuusympäristöihin sekä esimerkiksi matkailu- ja retkeilyajoneuvojen aurinkosähköjärjestelmiin.

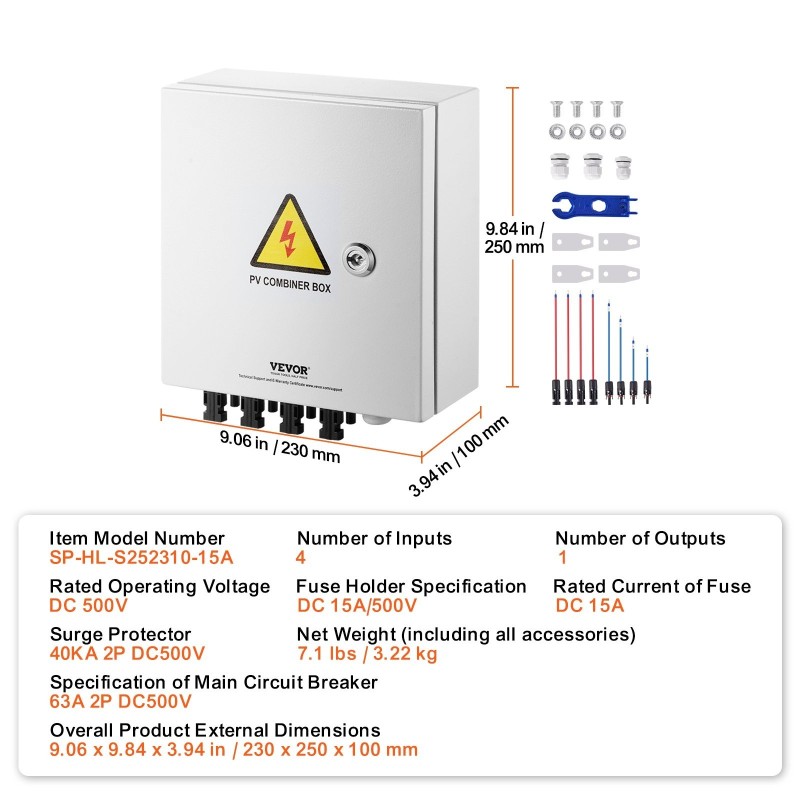

Tekniset tiedot

• Suojausluokka: IP65
• Nettopaino (kaikkine tarvikkeineen): 7.1 lbs / 3.22 kg
• Oven avausmenetelmä: kiertolukitus avaimella
• Nimelliskäyttöjännite: DC 500V
• Ylijännitesuoja: 40KA 2P DC500V
• Pääkytkimen (pääkatkaisijan) nimellisarvo: 63A 2P DC500V
• Sulakepesän nimellisarvo: DC 15A/500V
• Sulakkeen nimellisvirta: DC 15A
• Tulojen määrä: 4
• Lähtöjen määrä: 1
• Tiivistenauha: PU-polyuretaanivaahtomateriaali (musta)
• Asennuslevy: irrotettava asennuslevy (materiaali: jauhemaalattu kylmävalssattu teräs)
• Tuotemallinumero: SP-HL-S252310-15A
• Ulkoinen kokonaismitta (P x L x K): 9.06 x 9.84 x 3.94 in / 230 x 250 x 100 mm
• Päämateriaali: 0.8 mm kylmävalssattu teräs + RAL7035 harmaanvalkoinen pinnoite
