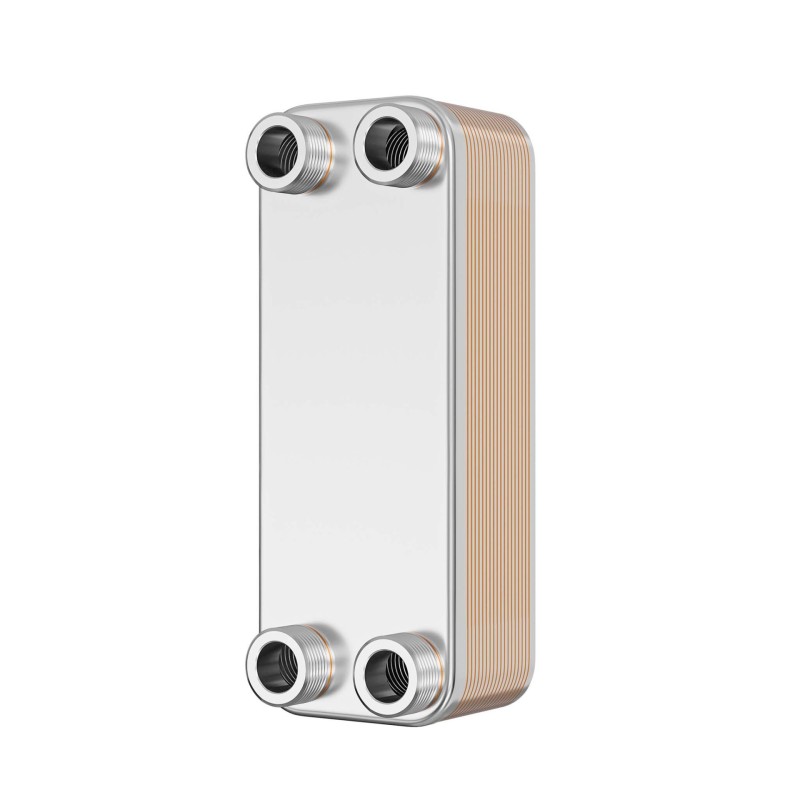

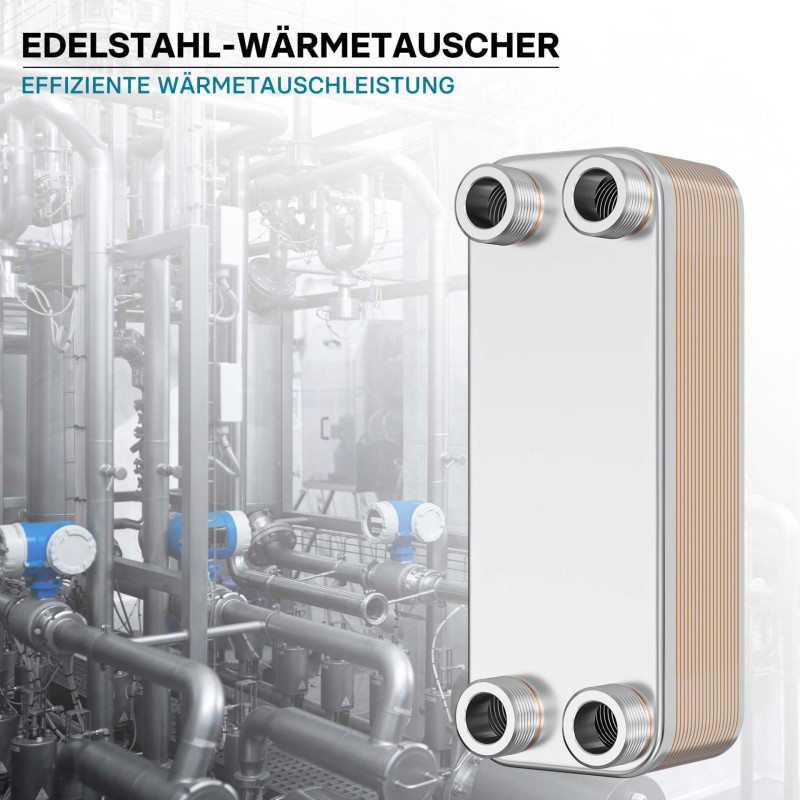

Tämä korkeatehoinen levy-lämmönvaihdin on suunniteltu siirtämään lämpöä tehokkaasti kahden eri mediumin välillä. Sen kompakti koko ja korkea lämmönsiirtotiheys takaavat optimaalisen suorituskyvyn tilankäytön ollessa minimoitu.

Tärkeimmät ominaisuudet ja edut:

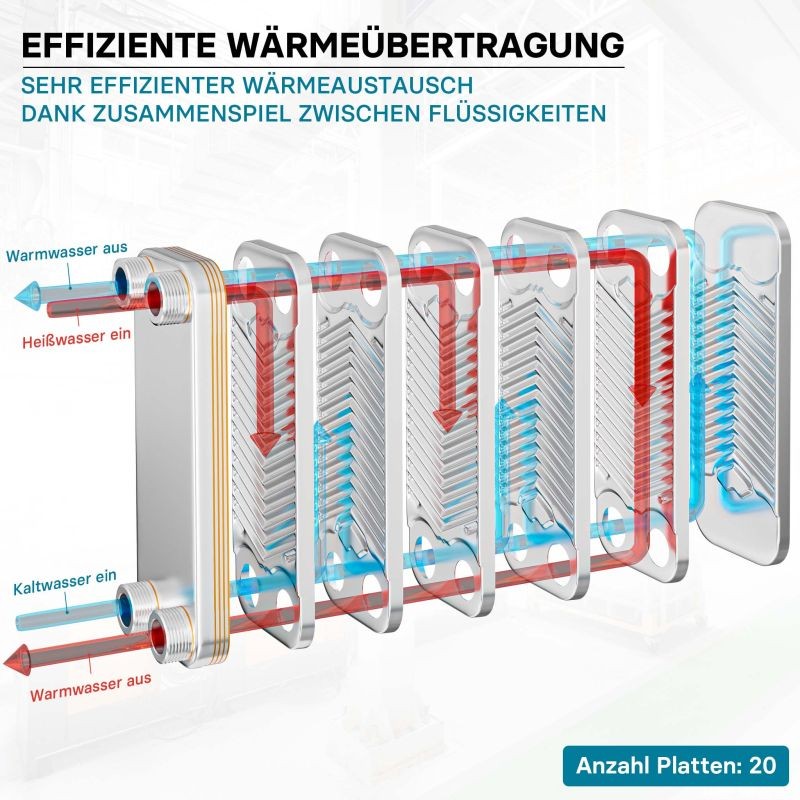

Laite on valmistettu korkealaatuisesta ruostumattomasta teräksestä, mikä takaa erinomaisen korroosionkestävyyden ja pitkän käyttöiän. Kuparijuotettu rakenne ja levyjen aaltoileva profiili luovat turbulenttisen virtauksen, mikä maksimoi lämmönvaihtotehon jopa pienillä virtauksilla. Tuote on huoltovapaa, helppo asentaa ja soveltuu vaativiinkin käyttöympäristöihin korkeiden käyttölämpötilojen ja paineiden ansiosta.

Käyttökohteet:
Levy-lämmönvaihdin on monikäyttöinen komponentti, jota hyödynnetään muun muassa seuraavissa kohteissa:

• Lämpöpumput ja ilmastointijärjestelmät
• Aurinkolämpöjärjestelmät
• Lattialämmityksen järjestelmäerotukset
• Teollisuuden lämmitys- ja jäähdytystekniikka
• Elintarvike-, kemian- ja lääketeollisuuden prosessit
• Uima-altaiden veden lämmitys
• Kaukolämpöverkkojen siirtorasemat
• Lämpöenergian talteenottojärjestelmät

Tekniset tiedot:

Levyjen määrä	20 kpl
Maksimiteho	115 kW
Maksimivirtamaara	12 m³/h
Tilavuus per kierros	1,00 l
Liitännät (F1, F2, F3, F4)	1″ 32,89 mm (ISO-G)
Materiaali	Ruostumaton teräs, kupari
Käyttöpaine	30 bar
Lämpötila-alue	-195 °C ... +225 °C
Tehollinen vaihtopinta-ala	0,64 m²
Mitat	286 x 116 x 78 mm
Paino	4,0 kg

Huomioitavaa asennuksessa:
Jos lämmönvaihdin asennetaan tärinää aiheuttaviin koneisiin (esimerkiksi veneen moottoreihin tai muihin moottorikäyttöisiin laitteisiin), on käytettävä ehdottomasti joustavia metalliletkuja liitoksissa.

Mistä materiaaleista levy-lämmönvaihdin on valmistettu?

Laite on valmistettu korkealaatuisesta ruostumattomasta teräksestä ja siinä on kuparijuotettu rakenne.

Mitkä ovat tuotteen sallittu käyttöpaine ja lämpötila-alue?

Laitteen käyttöpaine on 30 bar ja lämpötila-alue on -195 °C ... +225 °C.

Mitkä ovat lämmönvaihtimen fyysiset mitat ja paino?

Tuotteen mitat ovat 286 x 116 x 78 mm ja sen paino on 4,0 kg.

Millaiset liitännät tuotteessa on?

Laitteessa on liitännät (F1, F2, F3, F4) koolla 1″ 32,89 mm (ISO-G).

Mitä tulee huomioida asennuksessa, jos laite asennetaan tärinää aiheuttavaan koneeseen?

Jos lämmönvaihdin asennetaan tärinää aiheuttaviin koneisiin, kuten veneen moottoreihin tai muihin moottorikäyttöisiin laitteisiin, liitoksissa on ehdottomasti käytettävä joustavia metalliletkuja.
