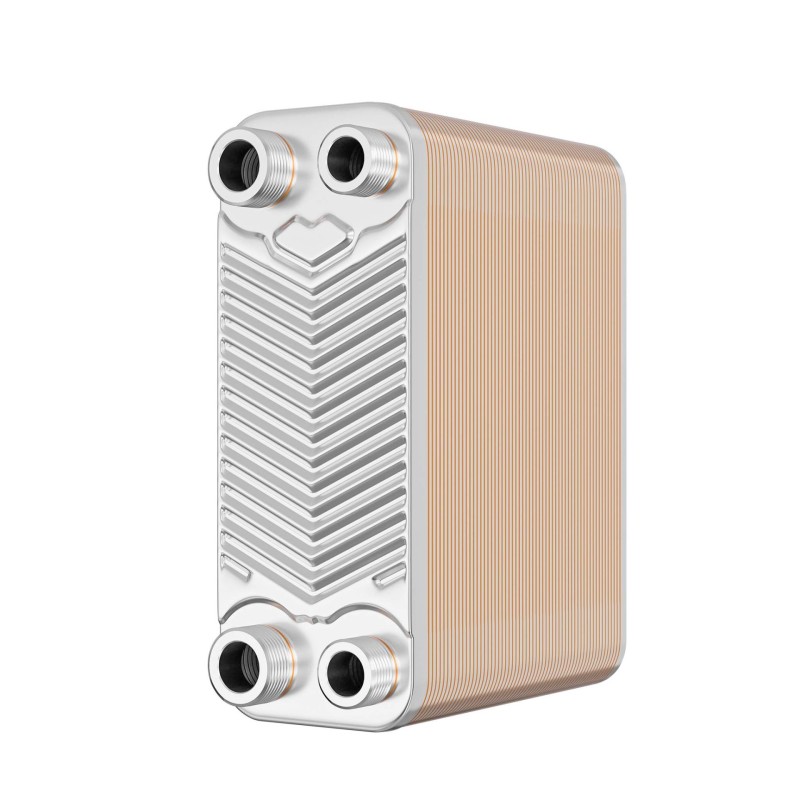

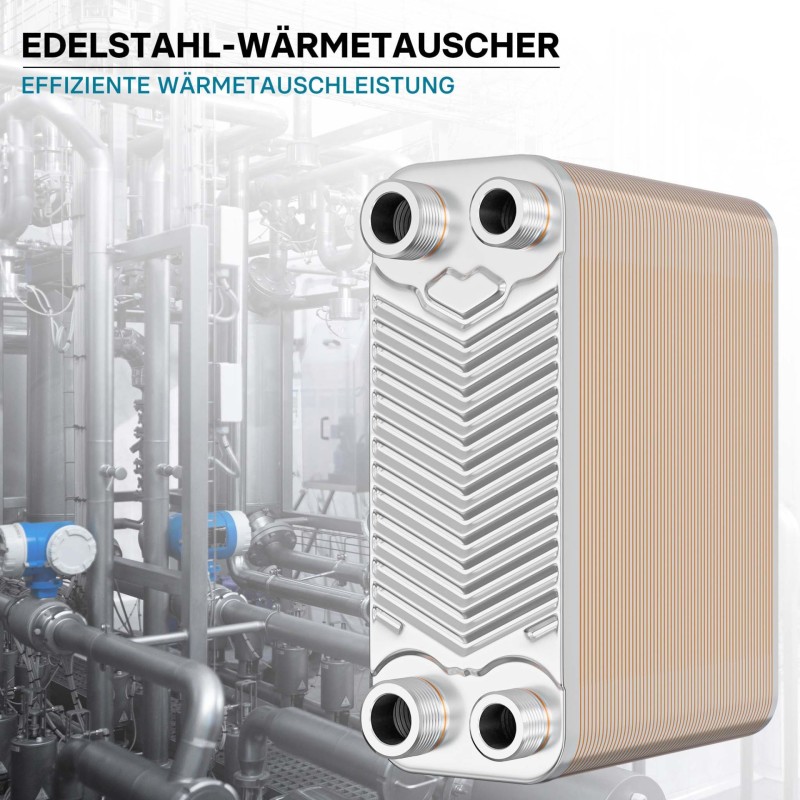

Tämä korkean hyötysuhteen levy-lämmönvaihdin on suunniteltu tehokkaaseen lämmön siirtoon kahden eri mediumin välillä. Sen kompakti koko ja kevyt paino yhdistettynä suureen lämmönsiirtokapasiteettiin tekevät siitä erinomaisen valinnan monipuolisiin teknisiin sovelluksiin.

Tärkeimmät ominaisuudet ja edut

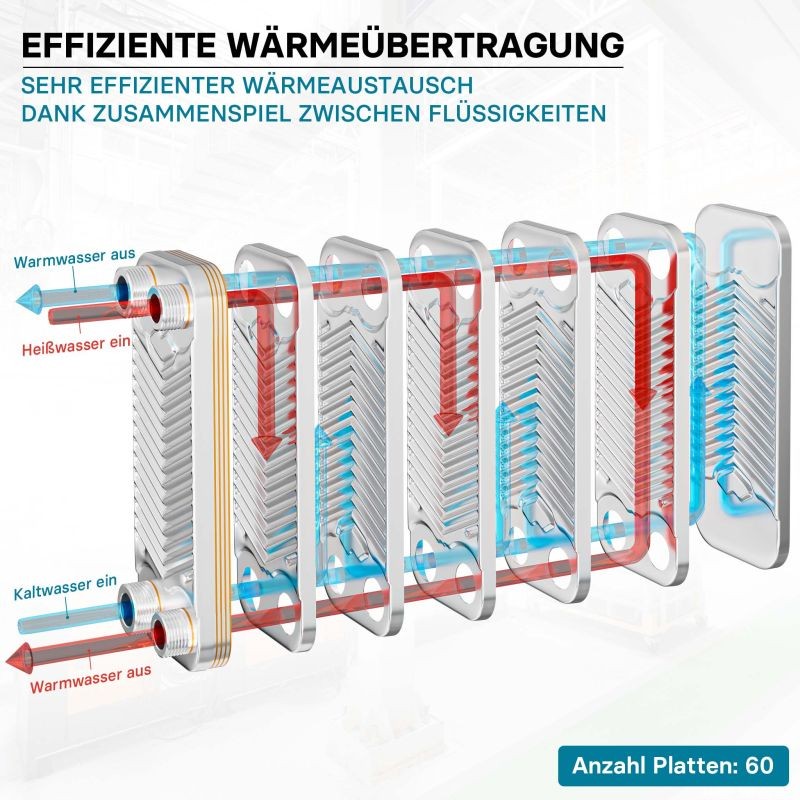

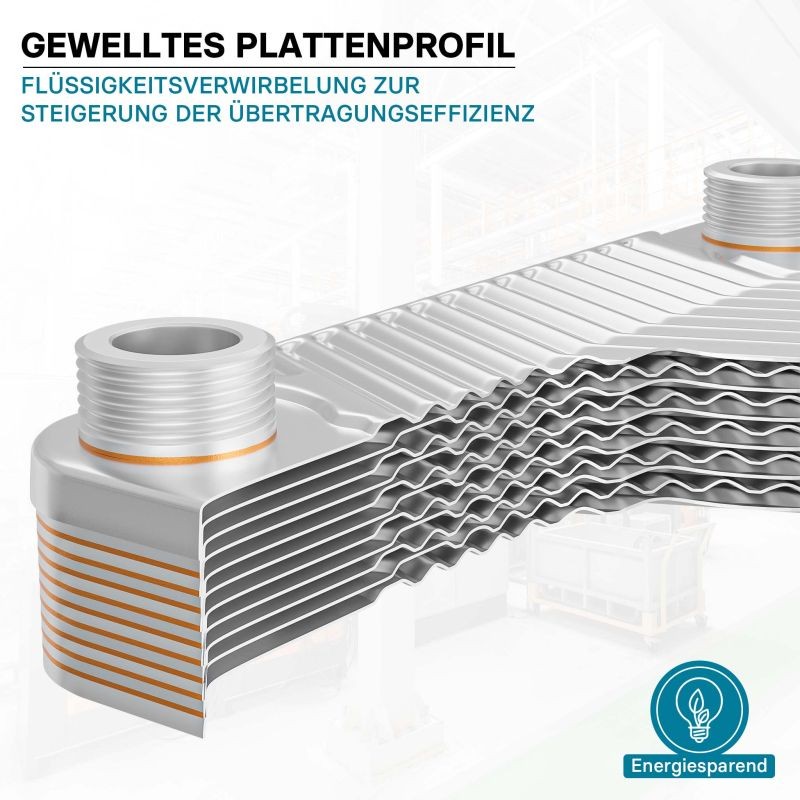

Laite koostuu vakuumimenetelmällä kupariliitettynä ruostumattomasta teräksestä, mikä takaa erinomaisen korroosionkestävyyden ja pitkän käyttöiän. Levyjen aaltomainen profiili luo virtaukseen turbulenssia, mikä maksimoi lämmönsiirron tehokkuuden jopa pienillä virtausmääriä.

Tuotteen etuna on sen huoltovapaus, helppo asennus sekä kyky toimia korkeissa lämpötiloissa ja paineissa. Kompakti rakenne mahdollistaa asennuksen tiloihin, joissa tila on rajoitettu, tinkimättä kuitenkaan suorituskyvystä.

Käyttökohteet

Lämmönvaihdin soveltuu laajasti eri aloille, kuten:

• Teollisuuden lämmitys- ja jäähdytystekniikkaan
• Lämpöpumppuihin ja aurinkolämpöjärjestelmiin
• Lattialämmityksen järjestelmäerotukseen
• Käyttöveden lämmitykseen ja rakennusten ilmanvaihtoon
• Elintarvike-, kemian- ja lääketeollisuuden prosesseihin
• Kaukolämpöverkkojen siirtoasemiin
• Uima-altaiden veden lämmitykseen

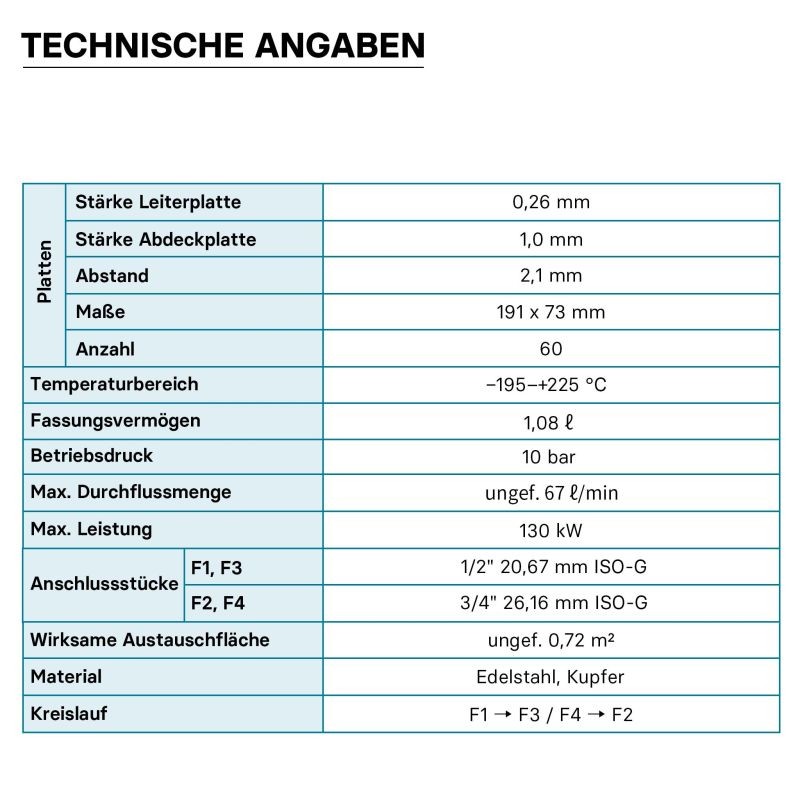

Tekniset tiedot

Levyjen määrä:	60 kpl
Maksimiteho:	130 kW
Maksimivirtausmäärä:	4 m³/h
Tilavuus:	1,08 l

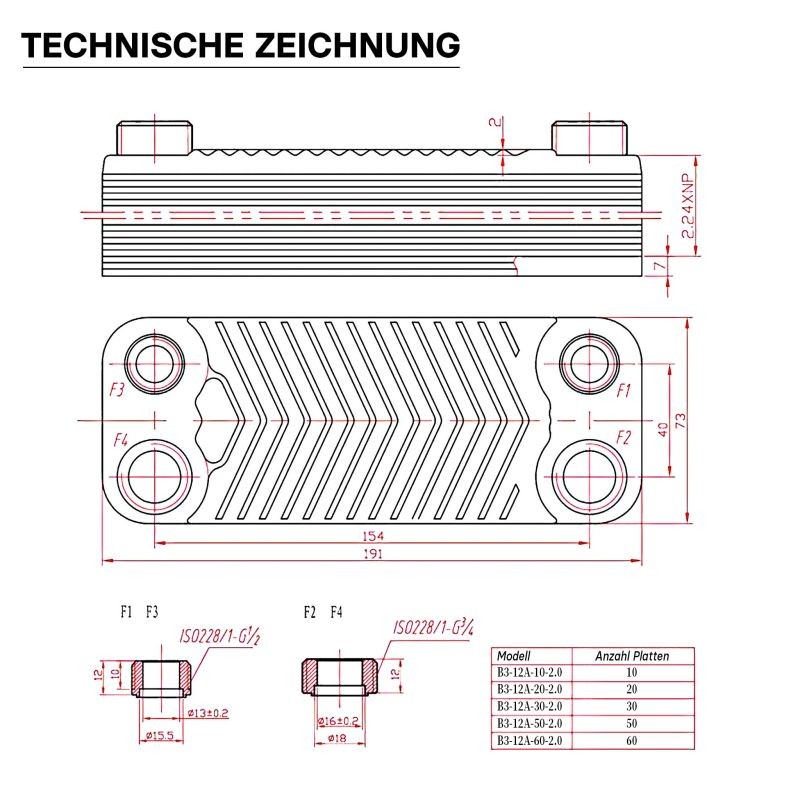

Liitännät F1 & F3:	½″ 20,67 mm (ISO-G)
Liitännät F2 & F4:	¾″ 26,16 mm (ISO-G)
Materiaali:	Ruostumaton teräs, kupari
Käyttölämpötila:	-195 °C ... +225 °C
Käyttöpaine:	10 Bar / 20 bar

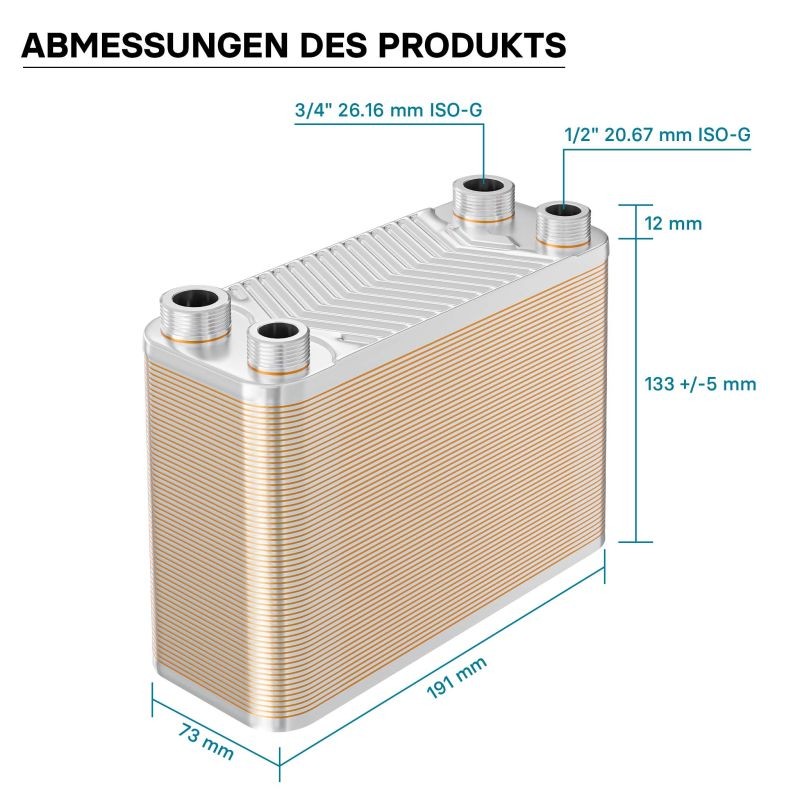

Mitat:	191 x 73 x 145 mm
Paino:	2.74 kg
Tehollinen vaihtopinta-ala:	0,72 ㎡

Huomioitavaa asennuksessa

Mikäli lämmönvaihdin asennetaan koneisiin, joissa esiintyy tärinää (esimerkiksi veneiden moottorit tai muut moottorikäyttöiset laitteet), on käytettävä ehdottomasti joustavia metalliletkuja liitoksissa.

*Euroopan painelaitedirektiivin 97/23 EG mukaan paineen sallittu raja on toistaiseksi 0,5 bar.

Mistä materiaaleista lämmönvaihdin on valmistettu?

Laite koostuu vakuumimenetelmällä kupariliitettynä ruostumattomasta teräksestä, mikä takaa erinomaisen korroosionkestävyyden ja pitkän käyttöiän.

Missä sovelluksissa tuotetta voidaan käyttää?

Lämmönvaihdin soveltuu laajasti eri aloille, kuten teollisuuden lämmitys- ja jäähdytystekniikkaan, lämpöpumppuihin, aurinkolämpöjärjestelmiin, lattialämmityksen järjestelmäerotukseen, käyttöveden lämmitykseen, rakennusten ilmanvaihtoon, elintarvike-, kemian- ja lääketeollisuuden prosesseihin, kaukolämpöverkkojen siirtoasemiin sekä uima-altaiden veden lämmitykseen.

Mitkä ovat laitteen tekniset mitat ja paino?

Laitteen mitat ovat 191 x 73 x 145 mm ja sen paino on 2,74 kg.

Mikä on lämmönvaihtimen sallittu käyttölämpötila ja -paine?

Käyttölämpötila on -195 °C ... +225 °C ja käyttöpaine 10 Bar / 20 bar. Euroopan painelaitedirektiivin 97/23 EG mukaan paineen sallittu raja on toistaiseksi 0,5 bar.

Mitä tulee huomioida asennuksessa, jos laite asennetaan tärinälle alttiiseen kohteeseen?

Mikäli lämmönvaihdin asennetaan koneisiin, joissa esiintyy tärinää (esimerkiksi veneiden moottorit tai muut moottorikäyttöiset laitteet), on käytettävä ehdottomasti joustavia metalliletkuja liitoksissa.

Mitkä ovat tuotteen liitäntäkoot?

Liitännät F1 ja F3 ovat ½″ 20,67 mm (ISO-G) ja liitännät F2 ja F4 ovat ¾″ 26,16 mm (ISO-G).
