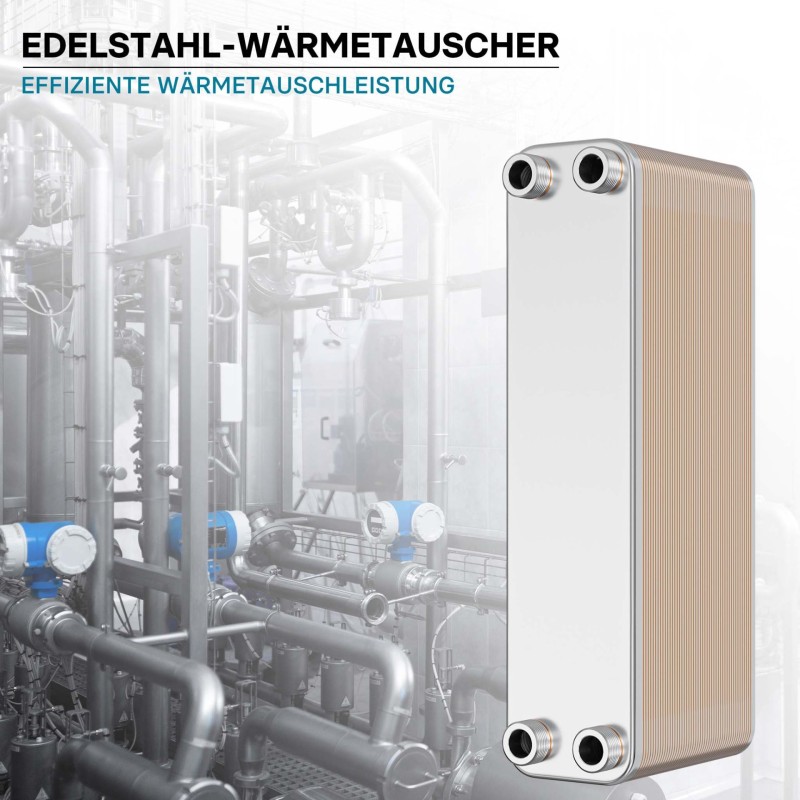

Tämä tehokas levylämmönvaihdin on suunniteltu lämmön siirtämiseen kahden eri mediumin välillä. Sen kompakti rakenne ja korkea lämmönsiirtokyky tekevät siitä monikäyttöisen ratkaisun vaativiinkin järjestelmiin, joissa tarvitaan tehokasta lämmönvaihtoa pienessä tilassa.

Tärkeimmät ominaisuudet ja edut:

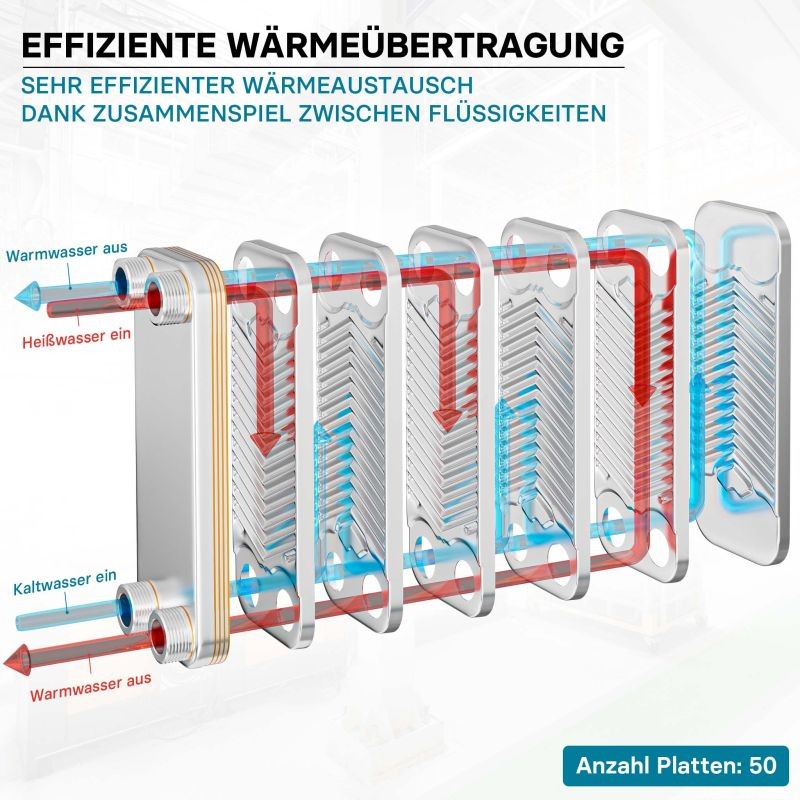

• Korkea hyötysuhde: Levyjen aaltoileva profiili luo virtaukseen turbulenssia, mikä maksimoi lämmönsiirron tehokkuuden jopa pienillä virtauksilla.
• Kestävä rakenne: Ruostumattomasta teräksestä valmistetut levyt ja tyhjiömenetelmällä kupariliitetyt saumat takaavat erinomaisen korroosionkestävyyden ja pitkän käyttöiän.
• Kompakti ja kevyt: Suuri tehotiheys mahdollistaa tehokkaan lämmönsiirron pienillä ulkomitoilla ja alhaisella painolla.
• Vähäinen huoltotarve: Laite on suunniteltu erittäin huoltovapaaksi ja se on helppo asentaa erilaisiin järjestelmiin.

Käyttökohteet:

Levylämmönvaihdin soveltuu laajasti eri aloille, kuten teollisuuden lämmitys- ja jäähdytystekniikkaan sekä aurinkotekniikkaan. Sitä voidaan hyödyntää muun muassa seuraavissa kohteissa:

• Lämpöpumput ja ilmastointijärjestelmät
• Lattialämmityksen järjestelmäerottimet
• Käyttöveden lämmitys ja lämmön talteenotto
• Aurinkolämpöjärjestelmät
• Elintarvike-, kemian- ja lääketeollisuuden prosessit
• Kaukolämpöverkkojen siirtoasemat
• Uima-altaiden veden lämmitys
• Pakkasaltistuksessa olevat lämmitysjärjestelmät

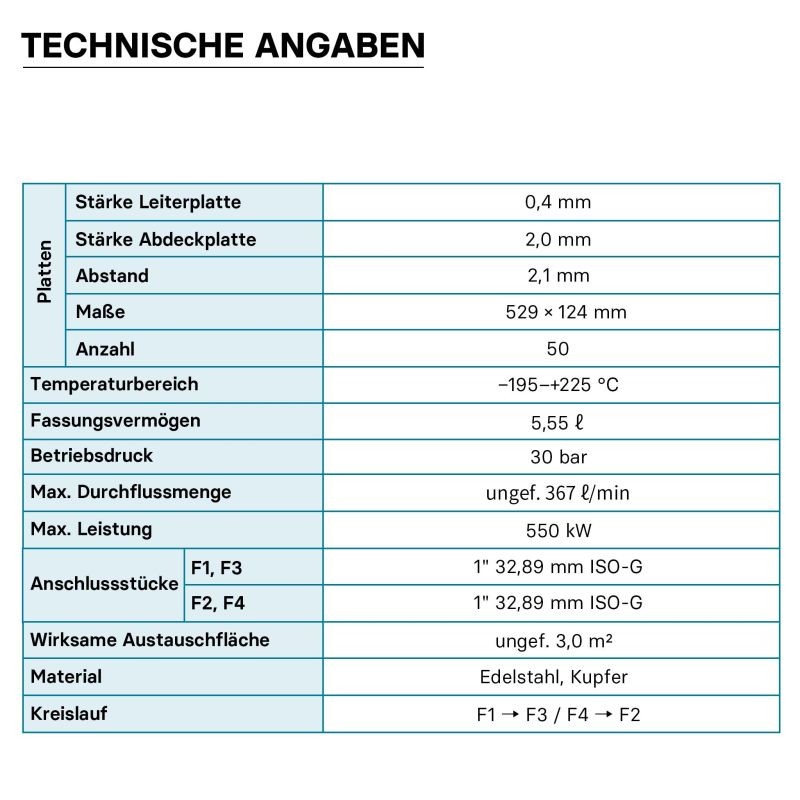

Tekniset tiedot:

Levyjen määrä:	50 kpl
Maksimiteho:	550 kW
Maksimivirtauksen määrä:	22 m³/h
Tilavuus:	5,55 l (0,111 l per levy)
Käyttöpaine:	30 bar
Lämpötila-alue:	-195 °C ... +225 °C
Tehollinen vaihtopinta-ala:	3,00 m²
Liitännät (F1, F2, F3, F4):	1″ 32,89 mm (ISO-G)
Materiaali:	Ruostumaton teräs, kupari
Mitat:	529 x 124 x 151 mm
Paino:	15,0 kg
Levyjen paksuus:	Kansi 2 mm / välilevyt 0,40 mm

Huomioitavaa asennuksessa:

Jos lämmönvaihdin asennetaan tärinää aiheuttaviin koneisiin (esimerkiksi venemoottoreihin tai muihin moottorikäyttöisiin laitteisiin), on liitoksissa ehdottomasti käytettävä joustavia metalliletkuja vaurioiden välttämiseksi.

Mistä materiaaleista lämmönvaihdin on valmistettu?

Levyt on valmistettu ruostumattomasta teräksestä ja saumat on liitetty tyhjiömenetelmällä kuparilla.

Mitkä ovat tuotteen mitat ja paino?

Laitteen mitat ovat 529 x 124 x 151 mm ja sen paino on 15,0 kg.

Mikä on lämmönvaihtimen sallittu lämpötila-alue ja käyttöpaine?

Laitteen käyttöpaine on 30 bar ja se soveltuu lämpötila-alueelle -195 °C ... +225 °C.

Mitä tulee huomioida asennuksessa, jos laite asennetaan tärinää aiheuttavaan koneeseen?

Jos lämmönvaihdin asennetaan tärinää aiheuttaviin koneisiin, kuten venemoottoreihin tai muihin moottorikäyttöisiin laitteisiin, liitoksissa on ehdottomasti käytettävä joustavia metalliletkuja vaurioiden välttämiseksi.

Millaiset liitännät lämmönvaihdin sisältää?

Laitteessa on liitännät F1, F2, F3 ja F4, joiden koko on 1″ 32,89 mm (ISO-G).
