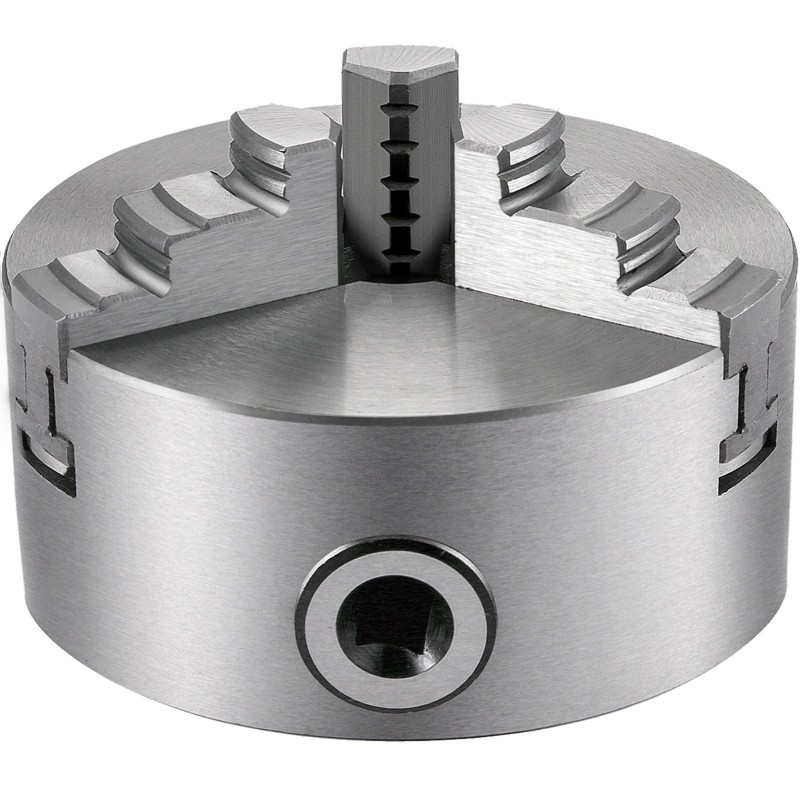

6.3" 3-leukainen sorvin istukka

Tämä 6.3" / 160 mm 3-leukainen sorvin istukka on valmistettu kovetetusta teräksestä, joka kestää hyvin puristusta ja tarjoaa pitkän käyttöiän. Itsesäätyvän rakenteen ansiosta työkappale asettuu keskelle ilman toistuvaa kalibrointia. Kaksi leukasarjaa mahdollistavat teollisten kappaleiden kiinnittämisen laajalla alueella 0.12" / 3 mm – 6.3" / 160 mm. Istuukka soveltuu yleissorveille, edullisille CNC-sorveille, hioma-, jyrsin- ja porakoneille sekä erilaisille konetarvikkeille.

Tärkeimmät ominaisuudet

• Kovetettu teräsrunko ja tarkasti koneistetut ohjainpinnat
• Korkea tarkkuus, enintään 0.002" / 0.05 mm
• 2 leukasarjaa: sisäiset ja ulkoiset leuat eri kiinnitystarpeisiin
• Nopea ja varma kiinnitys itsesäätyvän rakenteen ansiosta
• Sopii monenlaisiin sorveihin ja työstökoneisiin

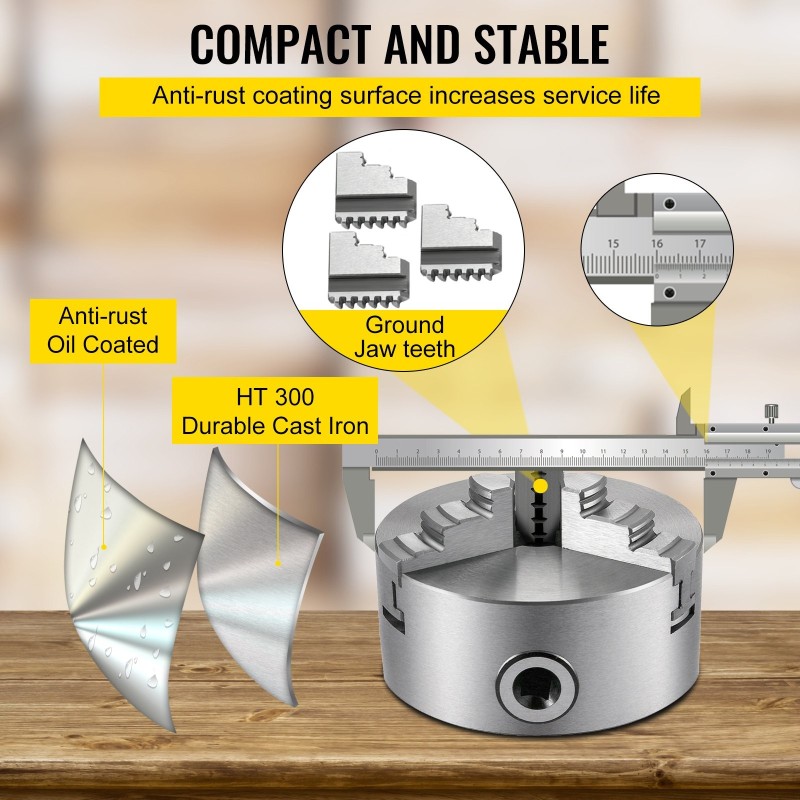

Kestävä kovetettu teräs

Kaikki tämän itsesäätyvän istukan ohjainkiskot ja laakeripinnat on tarkkuuskoneistettu ja ne on kovetettu HRC 58-62 -tasolle, mikä parantaa kulutuskestävyyttä ja mittatarkkuutta pitkässä käytössä.

Itsesäätyvä rakenne

Tasangekierteiden yhtenäisen jaon ansiosta kaikki kolme leukaa liikkuvat saman matkan, jolloin työkappale keskitetään automaattisesti. Tämä vähentää asetusaikaa ja helpottaa toistettavaa kiinnitystä.

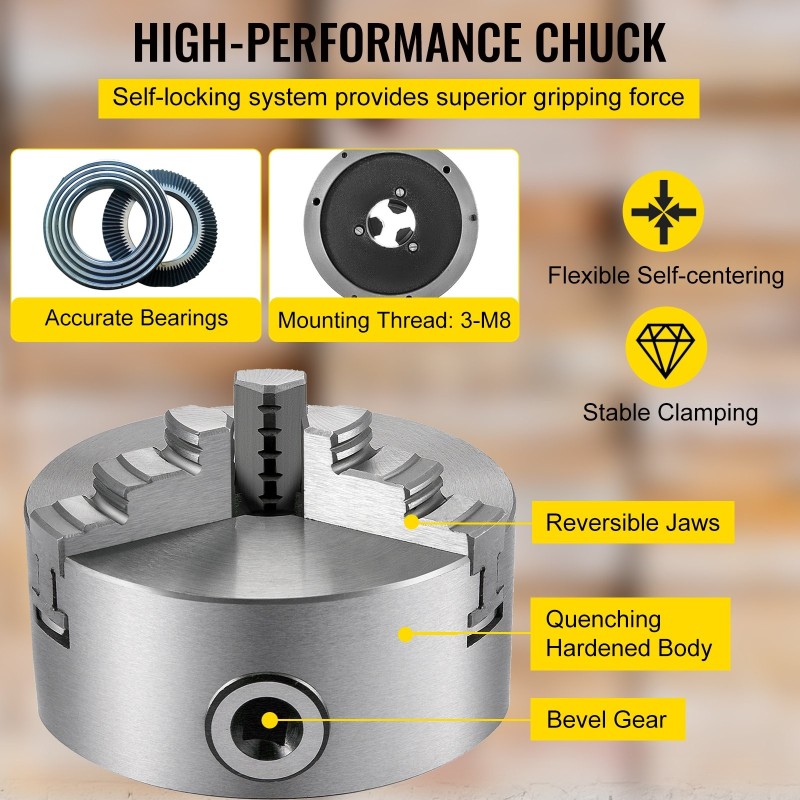

Tarkkuuskartiohammaspyörä

Istukan käyttö tapahtuu käyttöavaimella kartiohammaspyörästön kautta. Hammaspyörä ohjaa leukojen liikettä ja vaikuttaa suoraan siihen, kuinka tarkasti työkappale saadaan keskitettyä ja kiinnitettyä.

Laaja kiinnitysalue

Mukana tulee kaksi leukasarjaa (sisä- ja ulkoleuat), joiden avulla katetaan laaja kiinnitysalue 0.12" – 6.3" / 3–160 mm. Tämä mahdollistaa hyvin erikokoisten teollisten kappaleiden kiinnittämisen.

Helppo asennus

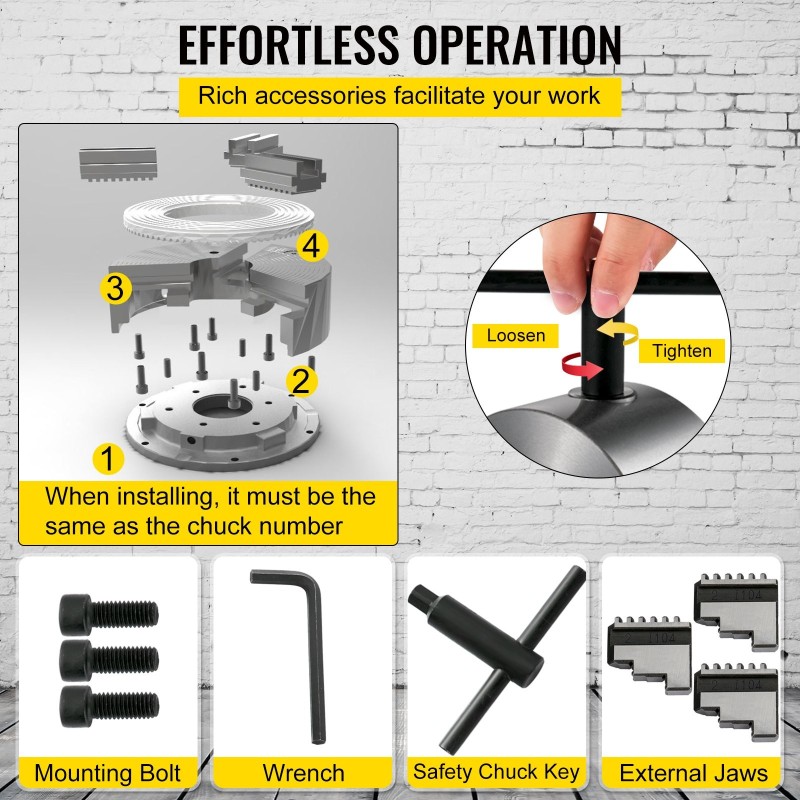

Istuukka koostuu istukan rungosta, liikkuvista leuoista ja leukojen käyttömekanismista. Itsesäätyvän rakenteen ansiosta erillistä kalibrointia ei normaalisti tarvita, joten asennus on suoraviivainen ja nopea.

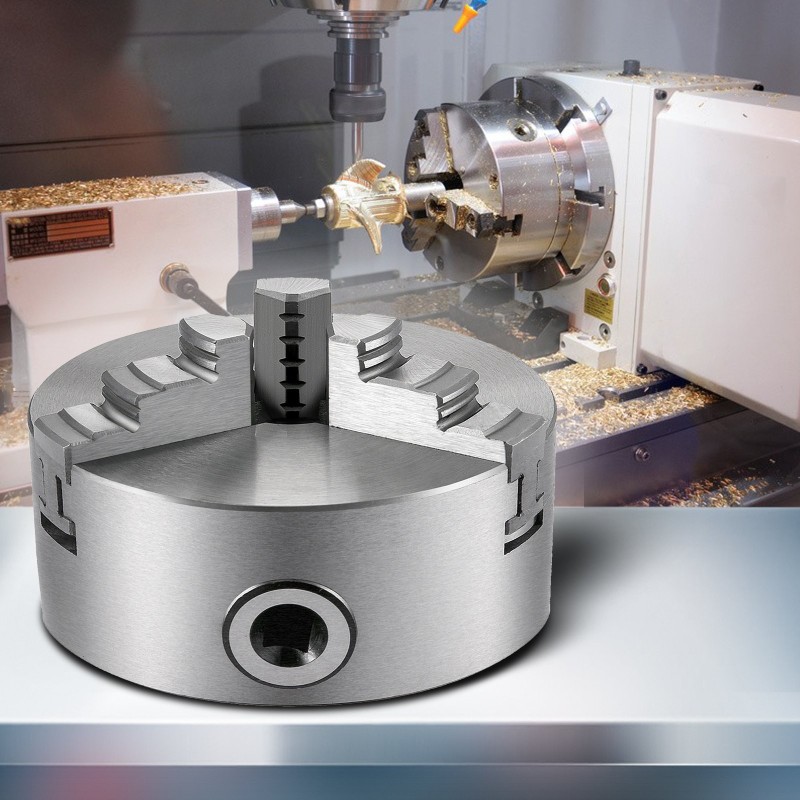

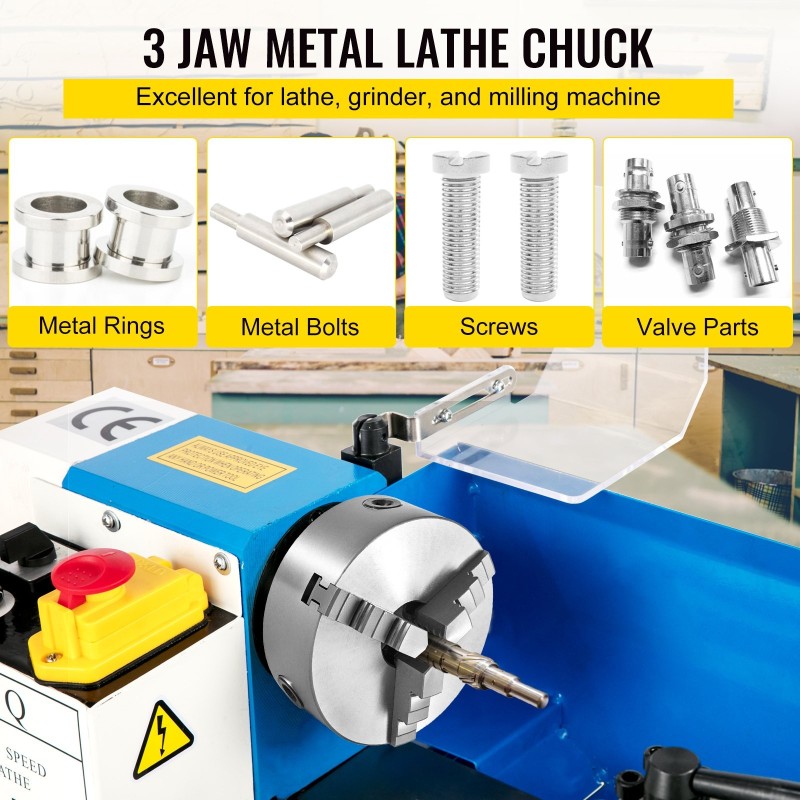

Monipuolinen käyttö

3-leukainen sorvin istukka soveltuu useimpiin yleissorveihin ja edullisiin CNC-sorveihin sekä hioma-, jyrsin- ja porakoneisiin ja muihin työstökoneisiin, joissa tarvitaan luotettavaa pyörähdyskappaleen kiinnitystä.

Tekniset tiedot

• Materiaali: kovetettu teräs
• Malli: K11-160
• Leukojen määrä: 3 leuaa
• Korkea tarkkuus: ≤0.002" / 0.05 mm
• Väri: hopea
• Kiinnityskierre: 3-M8
• Tyyppi: sorvin istukka

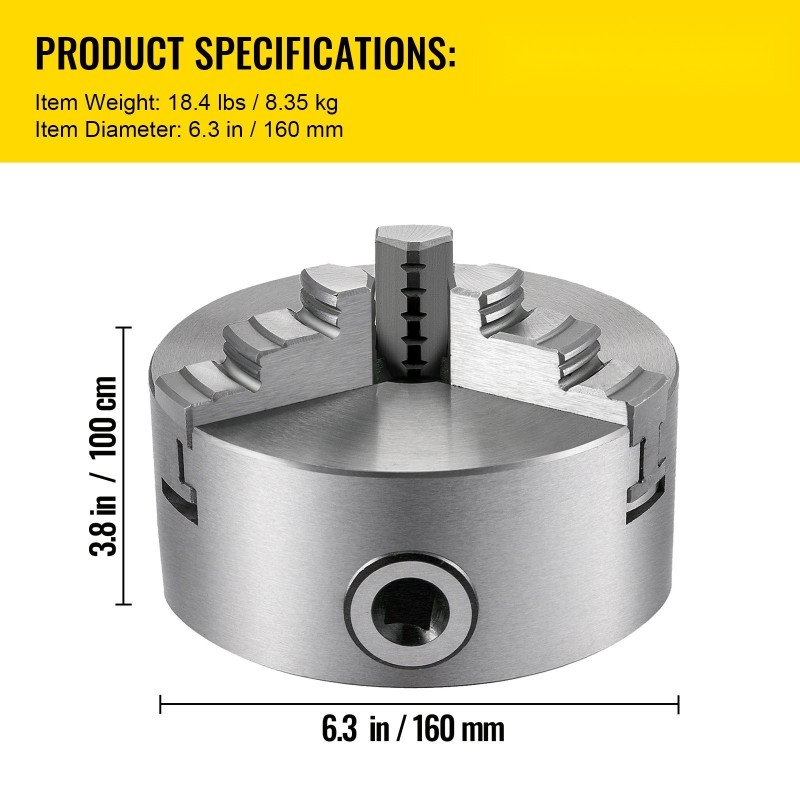

• Koko: 6.3" / 160 mm
• Ulkohalkaisija: 6.3" / 160 mm
• Pulttijaon halkaisija: 5.59" / 142 mm
• Keskireiän halkaisija: 1.77" / 45 mm
• Istukan rungon paksuus: 2.56" / 65 mm

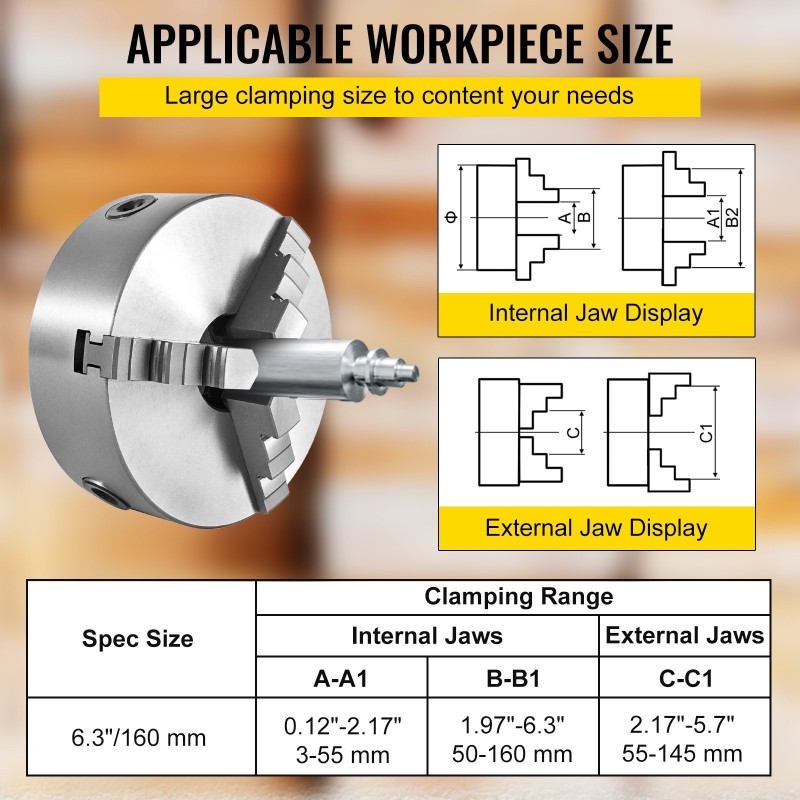

• Sisäleukojen puristusalue (A-A1): 0.12"-2.17" / 3-55 mm
• Sisäleukojen levitysalue (B-B1): 1.97"-6.3" / 50-160 mm
• Ulkoleukojen puristusalue (C-C1): 2.17"-5.7" / 55-145 mm
• Tarkkuus: 0.002" / 0.051 mm
• Tuotteen paino: 18.4 lbs / 8.35 kg
• Pakkauksen mitat (P x L x K): 8.3" x 8.3" x 6.7" / 21 x 21 x 17 cm

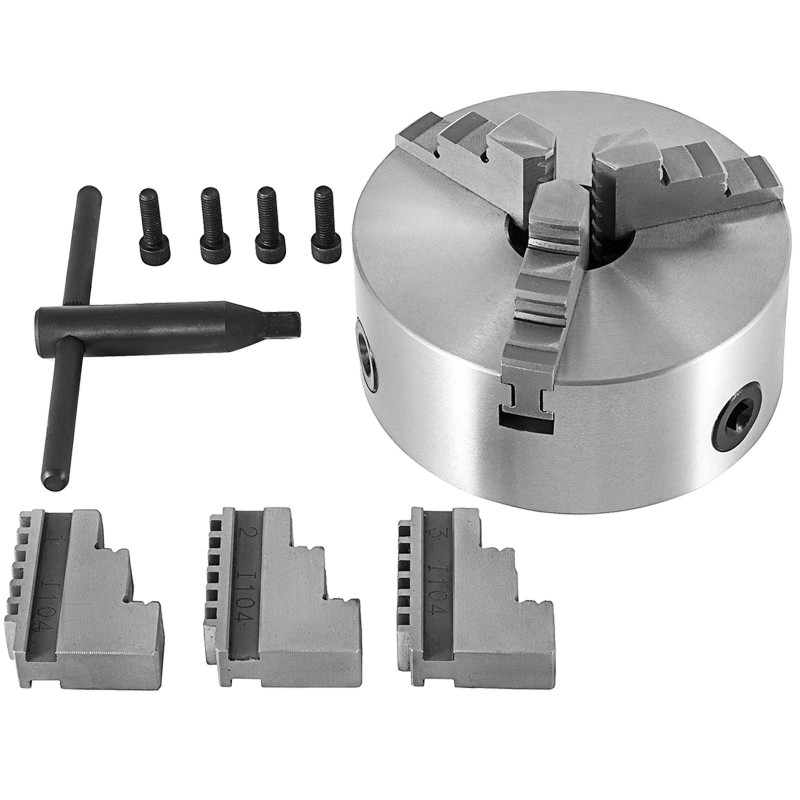

Pakkauksen sisältö

• 1 x 6.3" / 160 mm sorvin istukan runko
• 3 x sisäleuat
• 3 x ulkoleuat
• 3 x kiinnityspultit
• 1 x istukka-avain
