Kuvaus:

Kompakti 4-tuumainen sorvin istukka metallisorveihin, jossa on 3 leukaa ja itsekeskittyvä rakenne. Karkaistusta teräksestä valmistettu runko kestää hyvin kulutusta ja puristusvoimaa. Kaksi leukasarjaa mahdollistavat erikokoisten teollisten kappaleiden kiinnittämisen välillä 0.078" / 2 mm – 3.54" / 90 mm. Itsekeskittyvä toiminto nopeuttaa asetusta, sillä leukojen keskitys ei vaadi toistuvaa kalibrointia. Soveltuu yleissorveihin, taloudellisiin CNC-sorveihin, hiomakoneisiin, jyrsinkoneisiin, porakoneisiin ja muihin konetyökaluihin.

4-tuumainen sorvin istukka jyrsintään ja sorvaukseen

3-leukainen, itsekeskittyvä istukka, jossa on kaksi leukasarjaa monipuoliseen kiinnitykseen.

Tärkeimmät ominaisuudet:

• Karkaistu teräsrunko hyvällä kulutuskestävyydellä
• Korkea tarkkuus ja tasainen leukojen liike
• 2 leukasarjaa: sisäleuat ja ulkoleuat laajalle kiinnitysalueelle
• Nopea kiinnitys itsekeskittyvän rakenteen ansiosta
• Sopii monenlaisiin sorveihin ja työstökoneisiin

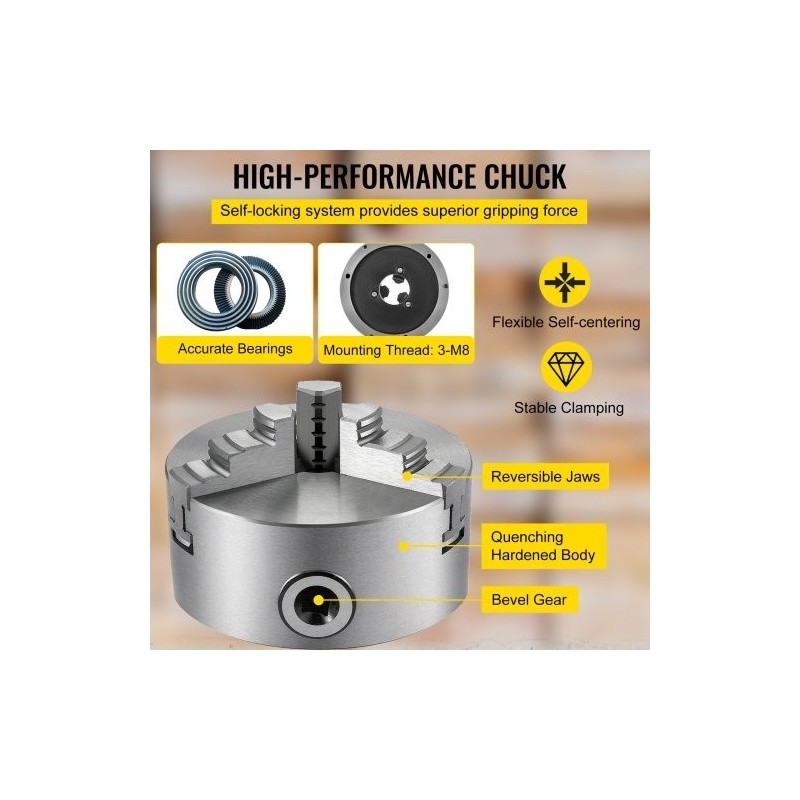

Rakenne ja toiminta:

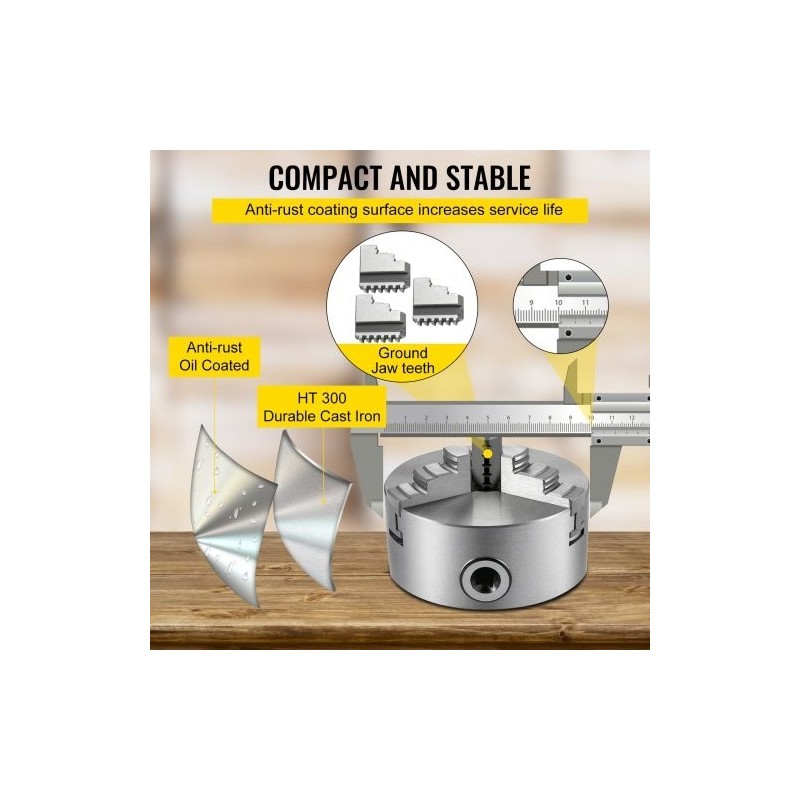

Karkaistu teräs

Kaikki ohjainkiskot ja laakeripinnat on tarkkuuskoneistettu ja lämpökäsitelty (HRC 58–62), mikä parantaa istukan käyttöikää ja mittapysyvyyttä.

Itsekeskittyvä mekanismi

Tasajaolla oleva suorakulmainen kierre varmistaa, että kaikki 3 leukaa liikkuvat yhtä paljon, jolloin kappale asettuu automaattisesti keskelle.

Tarkka kartiohammasratas

Kun istukka-avain pyörittää kartiohammasratasta, leukojen liike välittyy tarkasti, mikä parantaa työkappaleen pitotarkkuutta.

Laaja kiinnitysalue

Istukassa on sisä- ja ulkoleuat, joiden avulla voidaan kiinnittää monentyyppisiä teollisia kappaleita eri halkaisijoilla.

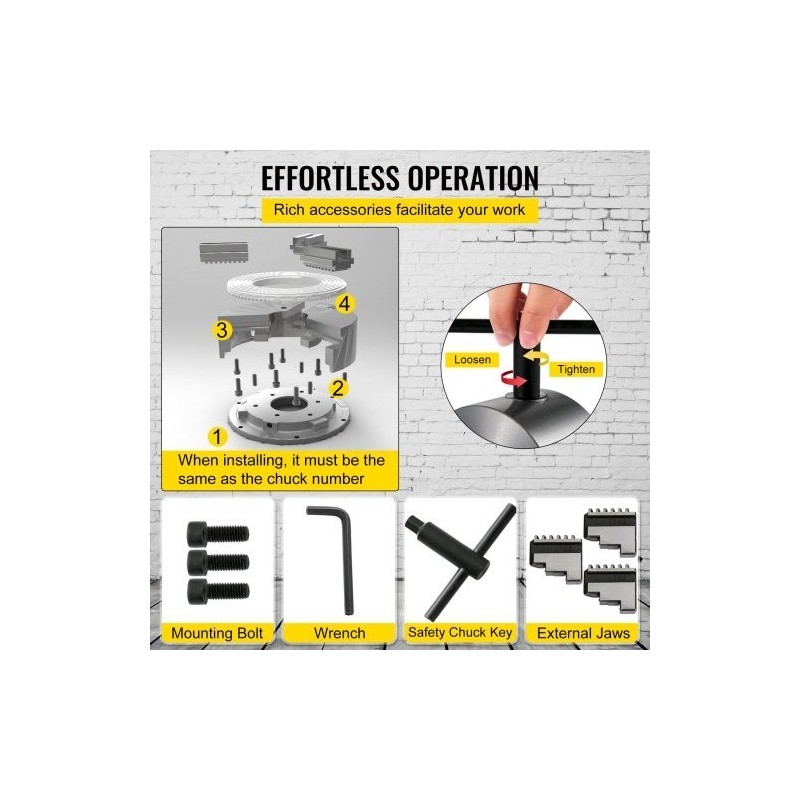

Helppo asennus

Istukka koostuu runko-osasta, liikkuvista leuoista ja leukojen käyttömekanismista. Itsekeskittyvä rakenne vähentää tarvetta erilliselle kalibroinnille, mikä nopeuttaa asennusta.

Laaja käyttöalue

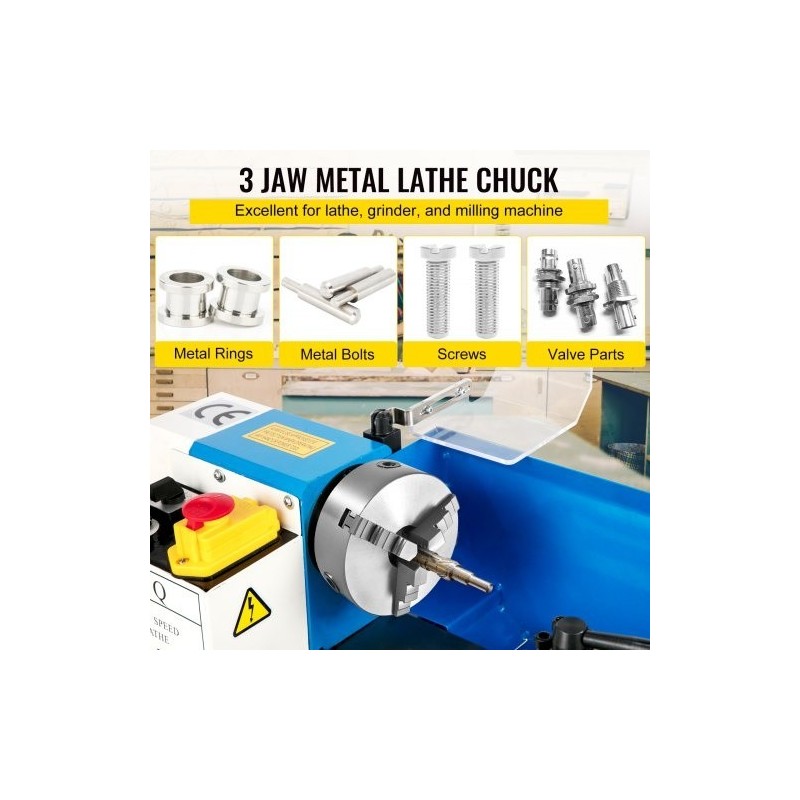

3-leukainen sorvin istukka soveltuu yleissorveille, taloudellisille CNC-sorveille, hiomakoneille, jyrsinkoneille, porakoneille ja erilaisille konetyökalujen lisävarusteille.

Tekniset tiedot:

• Materiaali: karkaistu teräs
• Malli: K11-100
• Leukojen määrä: 3 leukaa
• Korkea tarkkuus: ≤0.002" / 0.05 mm
• Kiinnitysreikien kierre: 3-M8

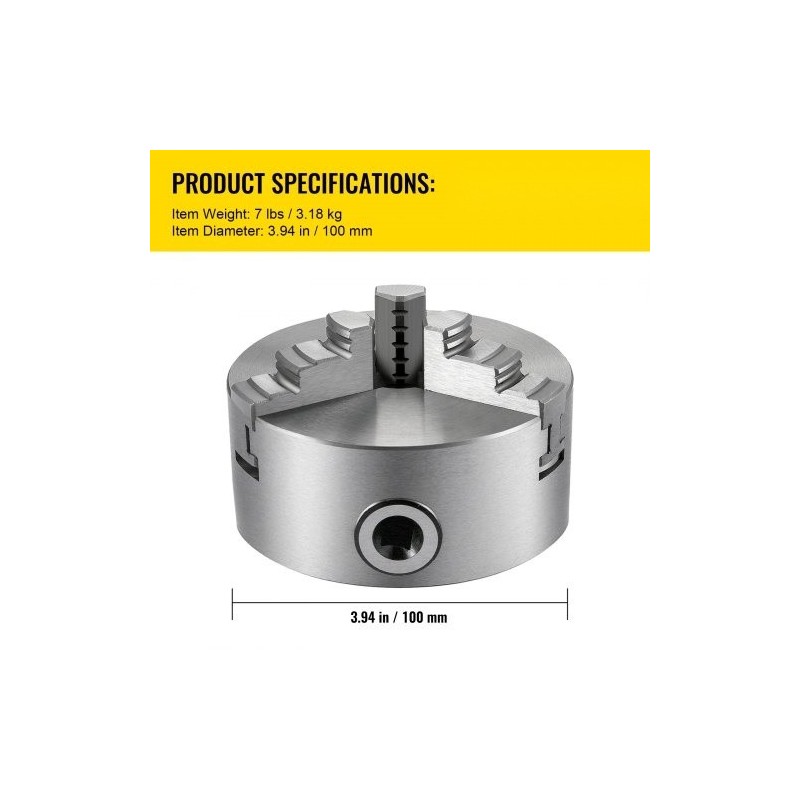

• Ulkohalkaisija: 3.94" / 100 mm
• Pulttikehän halkaisija: 3.31" / 84 mm
• Keskireiän halkaisija: 0.866" / 22 mm
• Istukkarungon paksuus: 2.16" / 55 mm

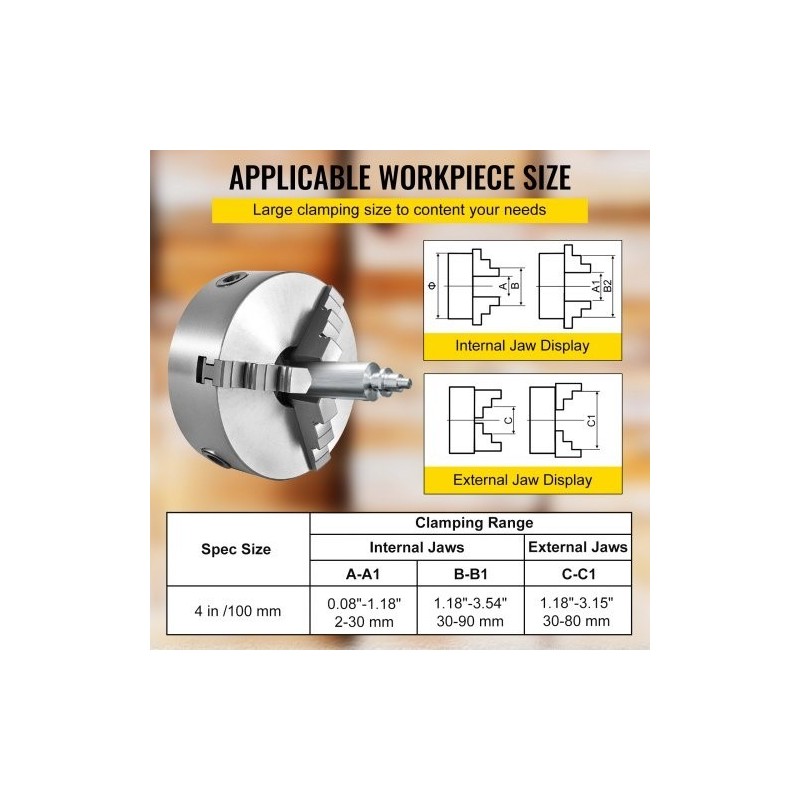

• Sisäleukojen puristusalue (A-A1): 0.08"–1.18" / 2–30 mm
• Sisäleukojen pidätysalue (B-B1): 1.18"–3.54" / 30–90 mm
• Ulkoleukojen puristusalue (C-C1): 1.18"–3.15" / 30–80 mm
• Tarkkuus: 0.002" / 0.051 mm
• Väri: hopea
• Tuotteen paino: 7 lbs / 3.18 kg

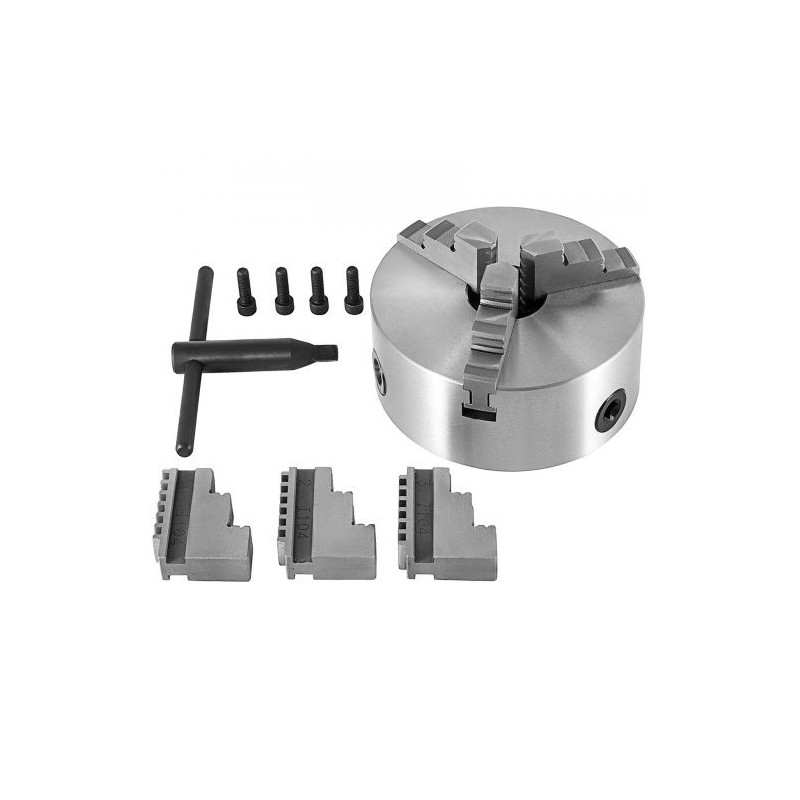

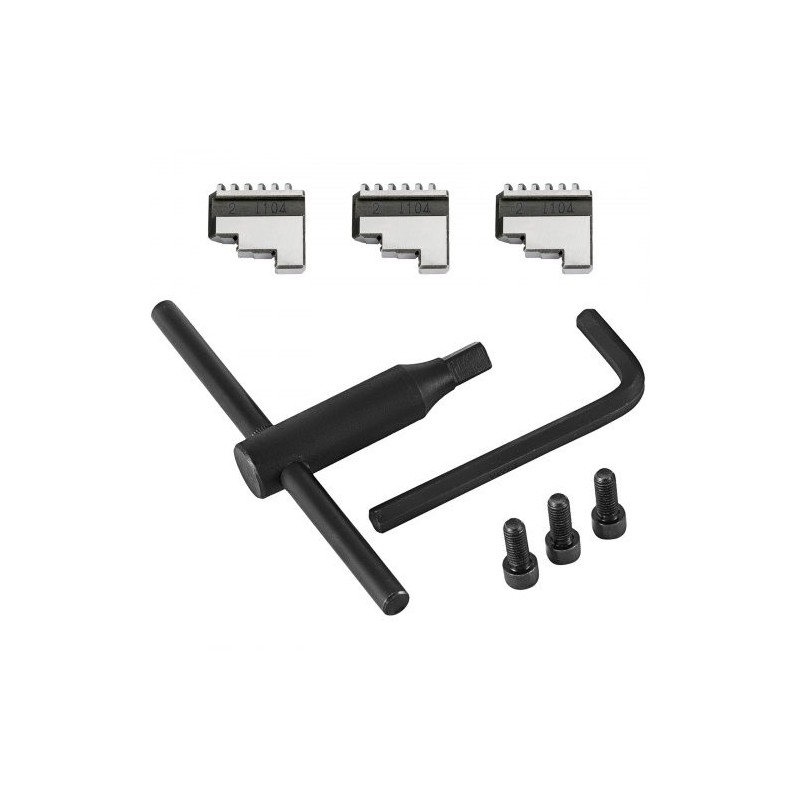

Pakkauksen sisältö:

• 1 x 4" / 100 mm sorvin istukan runko
• 3 x sisäleuat
• 3 x ulkoleuat
• 3 x kiinnityspultit
• 1 x istukka-avain
