Kuvaus:

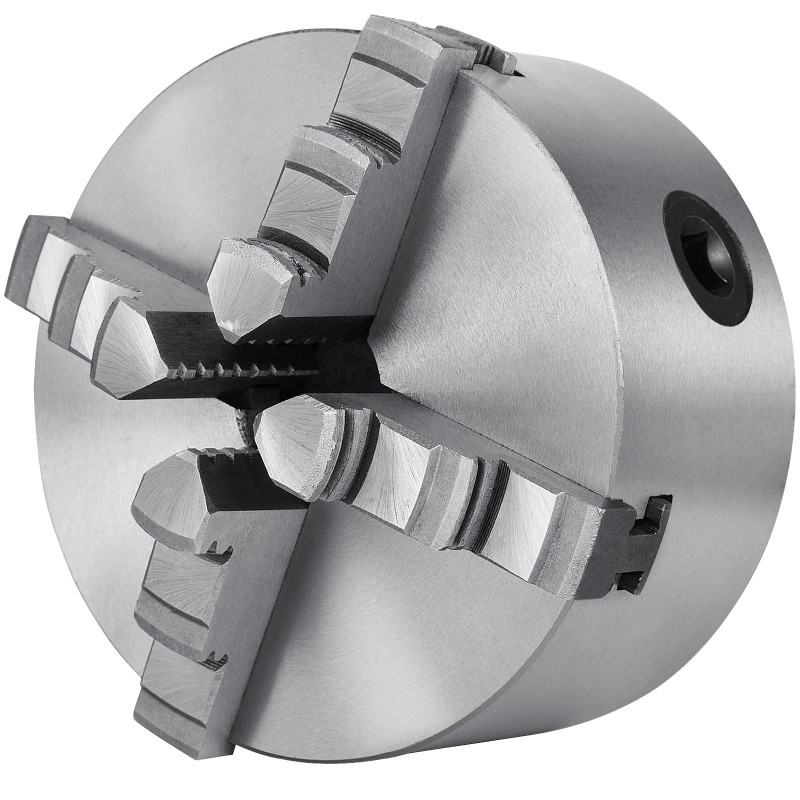

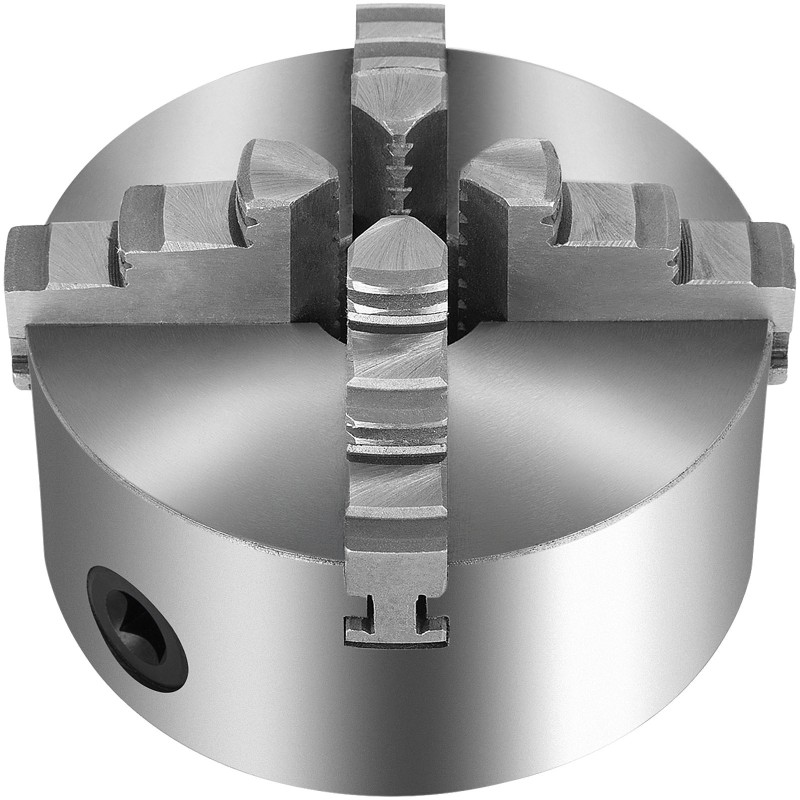

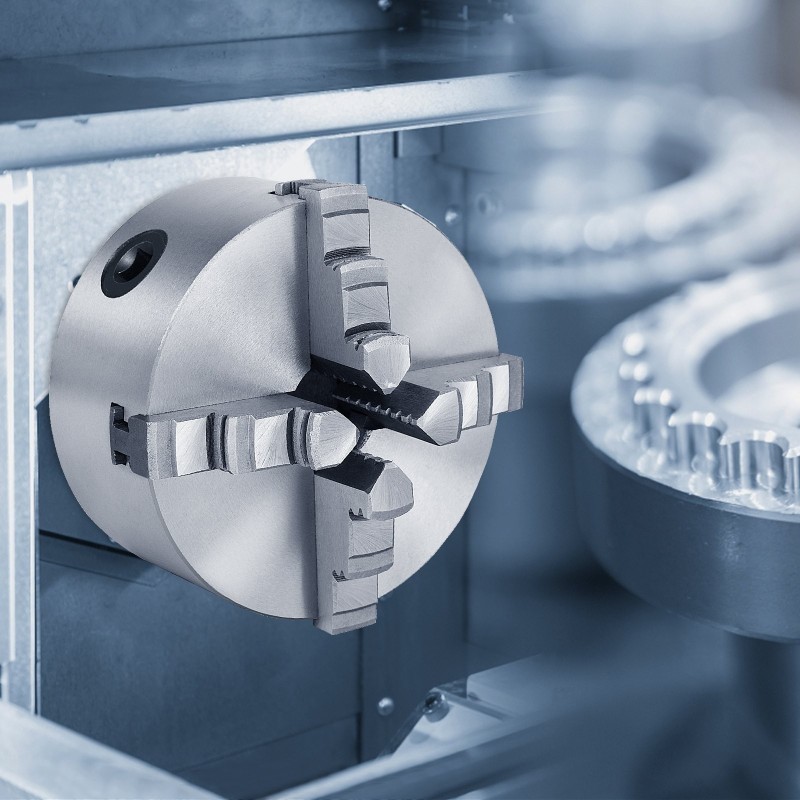

K12-125 4-leukainen, itsestään keskittävä sorvin istukka on valmistettu kestävästä valurungosta ja teräsleuoista. Se soveltuu metallitöihin, joissa tarvitaan tarkkaa kiinnitystä eri muotoisille kappaleille. Laaja puristusalue ja hyvä tarkkuus tekevät istukasta käyttökelpoisen sorveihin, jyrsinkoneisiin ja hiontakoneisiin.

Tärkeimmät ominaisuudet:

• Valurautainen runko, hyvä jäykkyys ja pitkä käyttöikä
• Kaksi leukasarjaa: sisä- ja ulkoleuat erilaisiin kiinnitystarpeisiin
• Itsestään keskittävä rakenne nopeaan ja toistettavaan asetukseen
• Tarkkuus enintään 0.003" / 0.07 mm tasaisella käynnillä
• Helppo käyttö T-avaimella; nopeat leukojen säädöt
• Sopii sorveille, jyrsinkoneille ja hiontakoneille

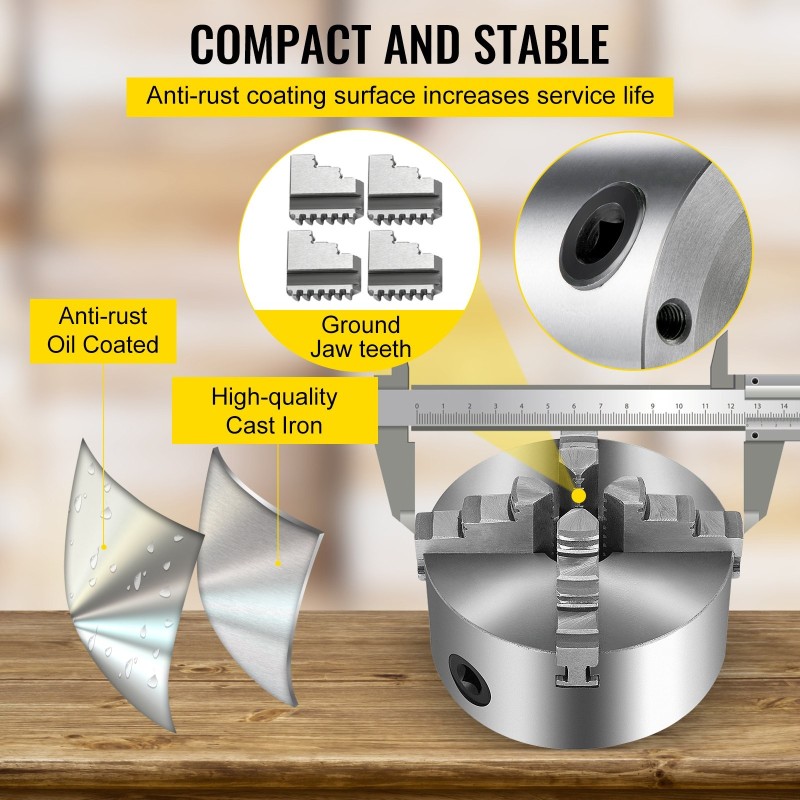

Rakenne ja materiaali:

Istukan runko on valmistettu korkealaatuisesta valuraudasta, joka kestää ruostumista ja korroosiota. Pinta on hiottu siistiksi, ja ulkoreunoissa on huolellisesti viimeisteltyjä pyöristyksiä.

Kaksi leukasarjaa:

Mukana tulee kaksi sarjaa karkaistuja, askelmaisia leukoja: sisä- ja ulkoleuat. Leukojen materiaali on 40CR-teräs, joka tarjoaa korkean vetolujuuden ja tarkan käsittelyn.

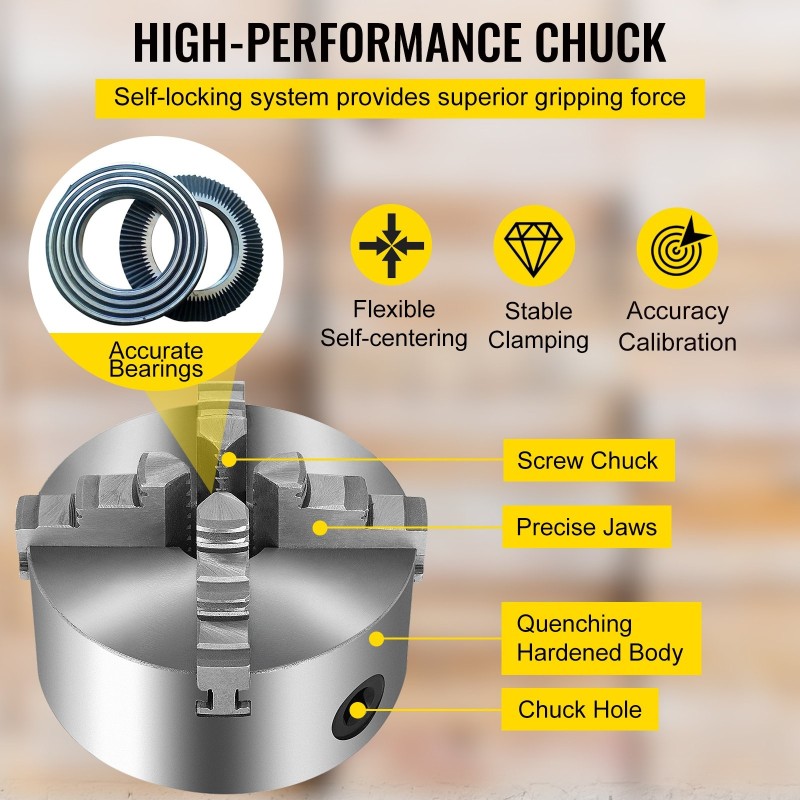

Itsestään keskittävä istukka:

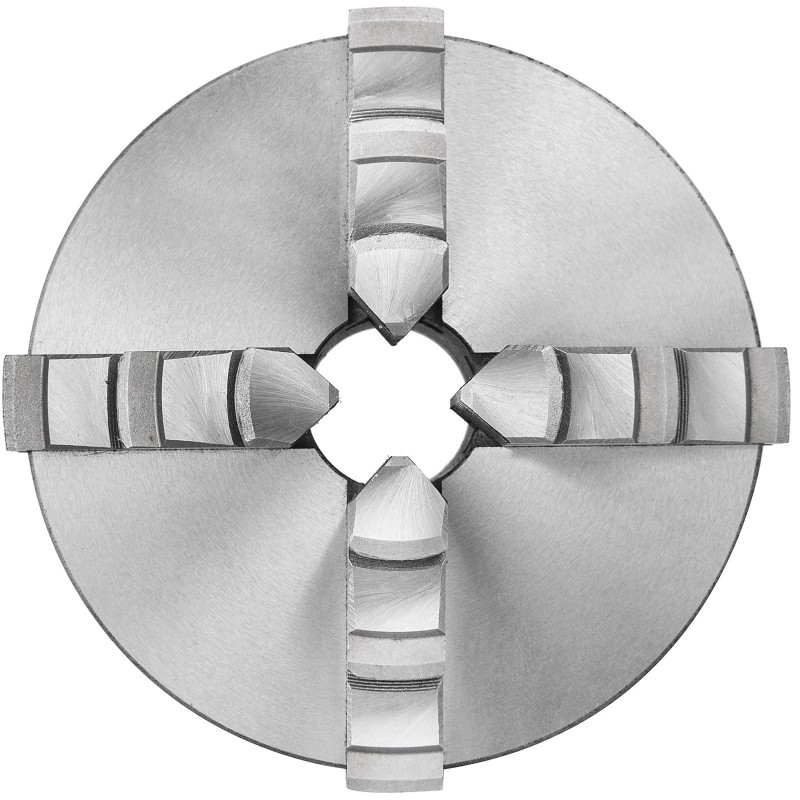

Neljä leukaa liikkuvat samanaikaisesti ja puristavat työkappaletta neljästä suunnasta, kunnes se on tukevasti kiinni. Sidotut leuat helpottavat kappaleen säätöä ja keskitystä.

Tarkka käynti:

4-leukaisen istukan sallittu heitto on ≤ 0.003" / 0.07 mm, mikä vähentää tärinää ja auttaa saavuttamaan mittatarkat valmiit kappaleet.

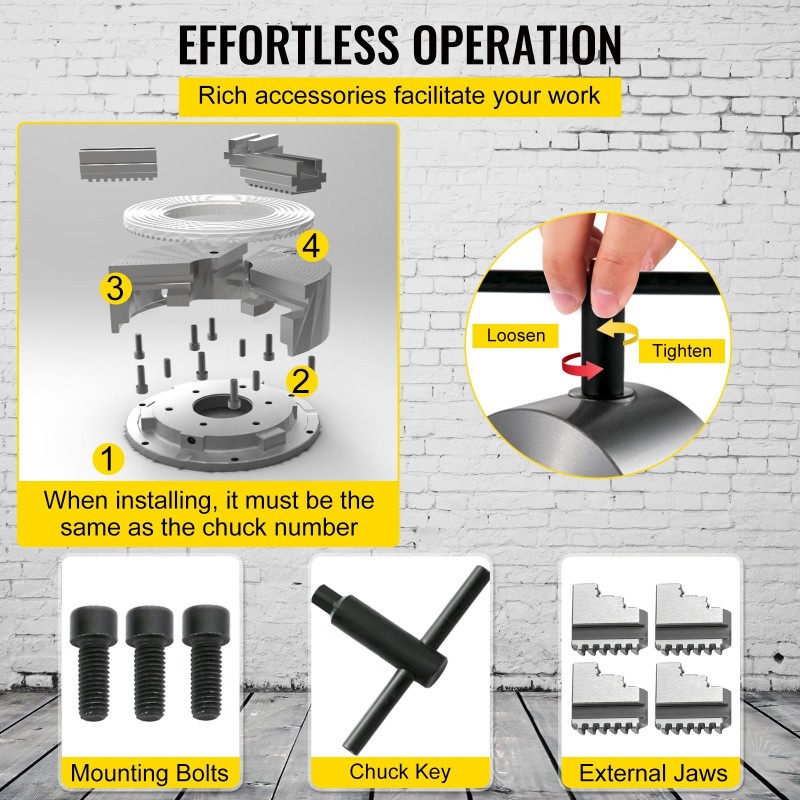

Helppo käyttö:

Leukojen säätö tapahtuu vaivattomasti istukka-avaimella. Nopea asennus ja kiristys jättävät enemmän aikaa varsinaiseen työhön.

Laaja käyttökohde:

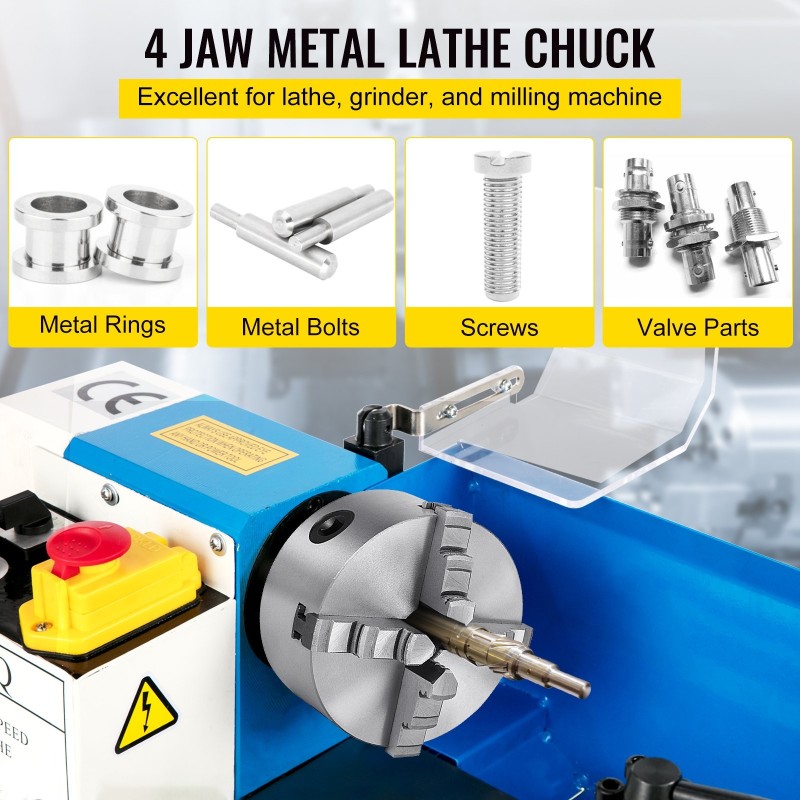

Kompakti manuaalinen istukka sopii monenlaisiin metallintyöstökoneisiin, kuten sorveihin, jyrsinkoneisiin ja hiontakoneisiin, kun tarvitaan luotettavaa kappaleen kiinnitystä.

Tekniset tiedot:

• Istukkarungon materiaali: valurauta
• Leukojen materiaali: 40CR-teräs
• Viistohammaspyörän materiaali: 40CR-teräs
• Hammaspyörien materiaali: 20CR-teräs

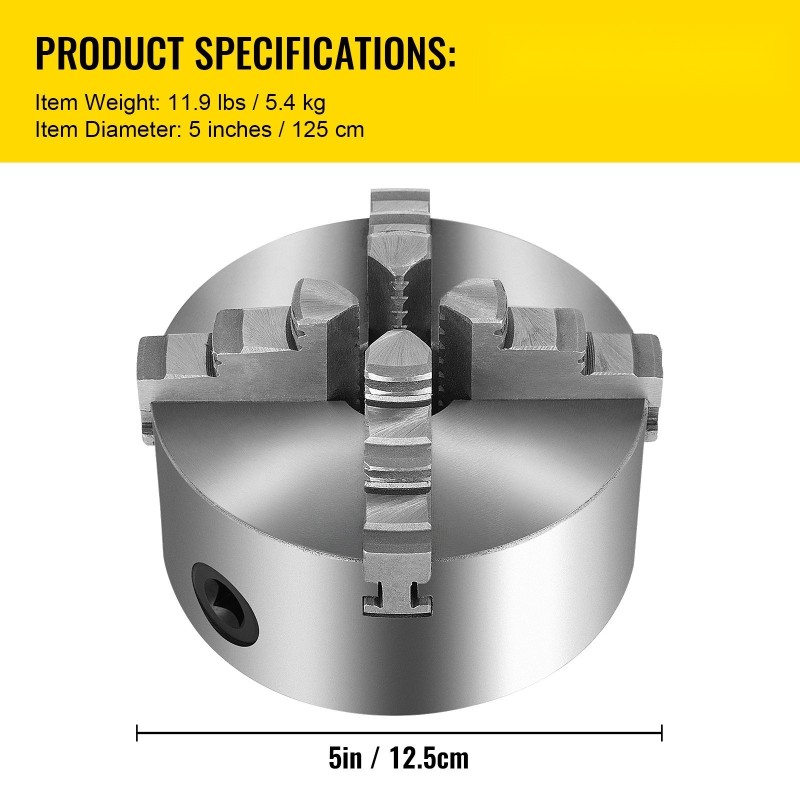

• Istukan koko: 5" / 125 mm
• Ulkoläpimitta: 5" / 125 mm
• Pulttikehän halkaisija: 4.25" / 108 mm
• Keskireiän halkaisija: 1.18" / 30 mm

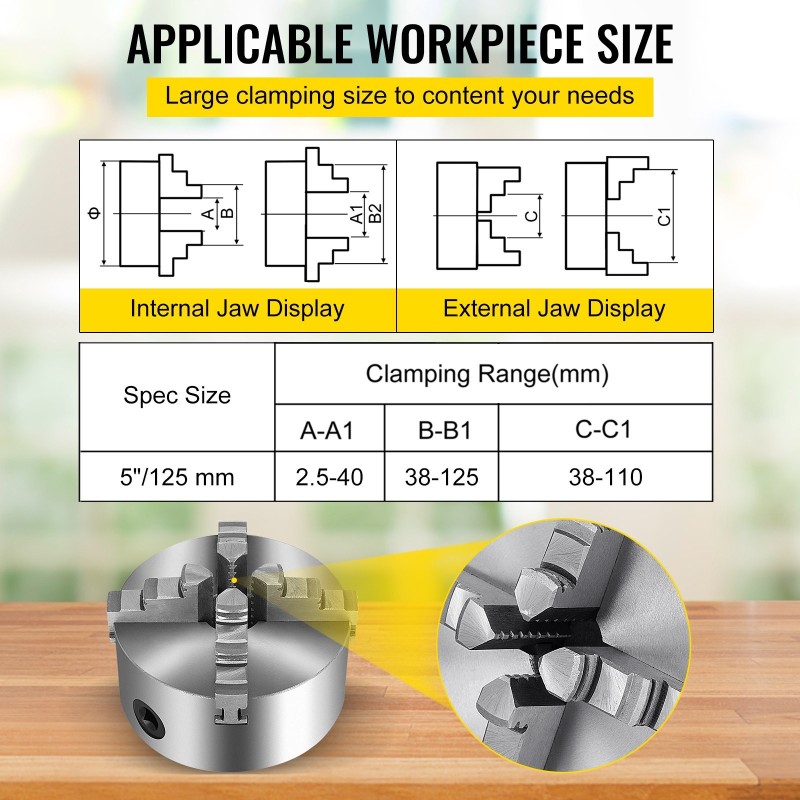

• Sisäleukojen puristusalue (A-A1): 0.098" - 1.575" / 2.5 - 40 mm
• Sisäleukojen kiinnitysalue (B-B1): 1.5" - 5" / 38 - 125 mm
• Ulkoleukojen puristusalue (C-C1): 1.5" - 4.33" / 38 - 110 mm
• Kiinnityskierre: 3-M8
• Tarkkuus: 0.003" / 0.07 mm
• Bruttopaino: 11.9 paunaa / 5.4 kg

Pakkauksen sisältö:

• 1 x sorvin istukkarunko
• 4 x sisäleuat
• 4 x ulkoleuat
• 3 x kiinnityspulttia
• 1 x istukka-avain
