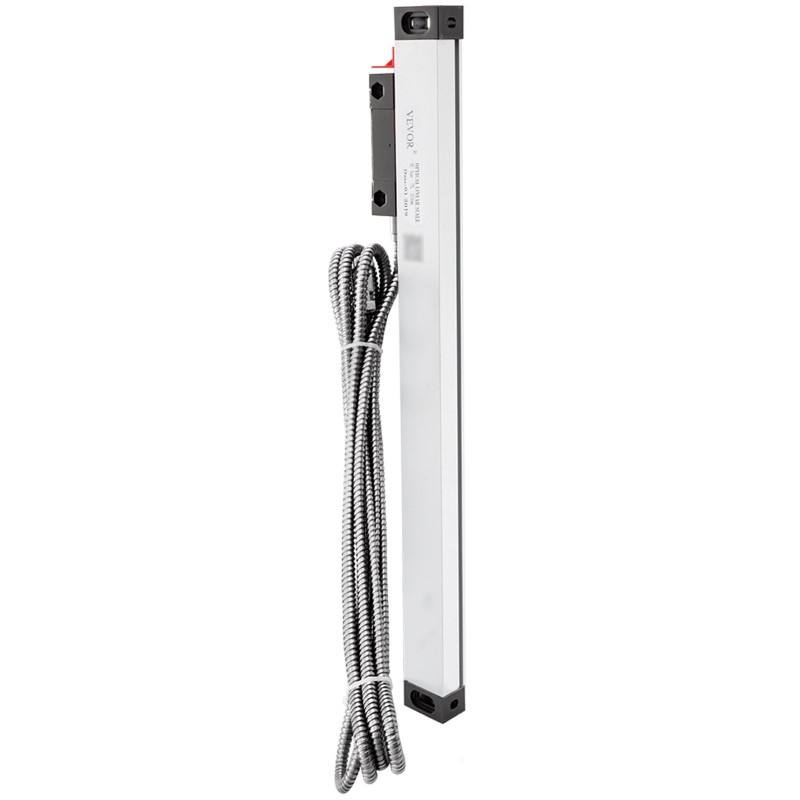

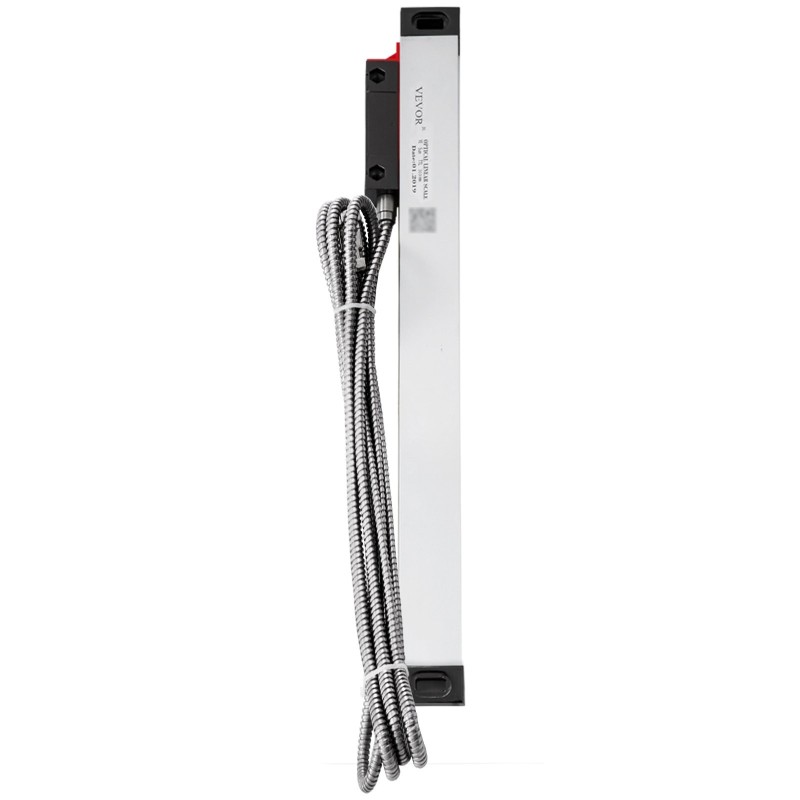

Lineaarinen asteikko sorville 300 mm optinen lasiasteikko 5 µm tarkkuus IP53 alumiinirunko 3 m kaapeli

99,90 €
Tarkka 300 mm optinen lineaariasteikko, resoluutio 5µm ja ±0,005 mm tarkkuus. Kestävä alumiinirunko, kaksoistiiviste, 3 m kaapeli, 5-laakerinen liukuosa, helppo asentaa.
Loppunut varastosta
Ilmoita minulle, kun varastossa


Ilmainen toimitus



14 päivän palautusoikeus



Kotimainen yritys



Voit maksaa osamaksulla

Lineaarinen asteikko sorville

Tarkka 300mm lineaarinen asteikko sorveille ja muille työstökoneille. Optinen lasiasteikko ja alumiinirunko tarjoavat luotettavan mittauksen poraukseen, hiontaan, jyrsintään ja sorvaukseen. Mukana 3m signaalikaapeli ja asennustarvikkeet.


Keskeiset ominaisuudet:

  • Kulku pituus 0–300mm, resoluutio 5μm (0.005mm)
  • Tarkkuus ±0.005 mm tai 0.0002" (20 °C)
  • Kestävä alumiinirunko ja sinkkiseoksesta valetut päät
  • Kaksoistiiviste ja monikerroksisesti suojattu signaalikaapeli
  • 5-laakerinen liukujärjestelmä vakaaseen toistomittaukseen

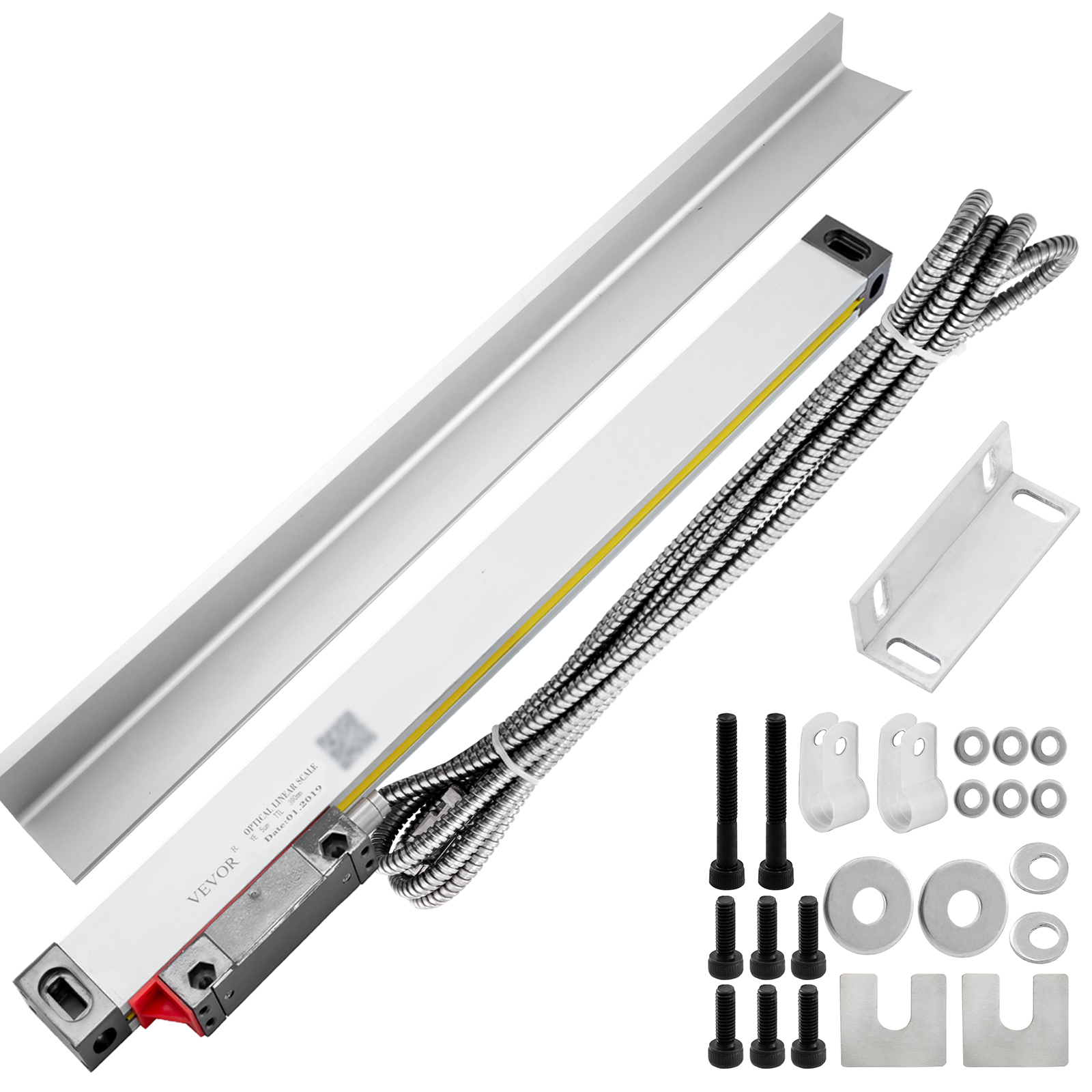

300mm lineaarinen asteikko 3m kaapelilla

300mm lineaarinen asteikko 3m kaapelilla

Tämä 300mm lineaarinen asteikko, tarkkuus 0.0002" ja resoluutio 5μm, soveltuu metallin työstöön: sorvit, sylinterihiomakoneet, jyrsinkoneet, tasohiomakoneet, koordinaattiporat ja muut työstökoneet, joissa tarvitaan täsmällistä asemointia ja nopeaa työskentelyä.


  • Korkea suorituskyky
  • Kestävä alumiinirunko
  • Kaksoistiiviste ja signaalikaapeli
  • Vakaasti liikkuva liukuosa
  • Käytännöllinen ja helppo asentaa

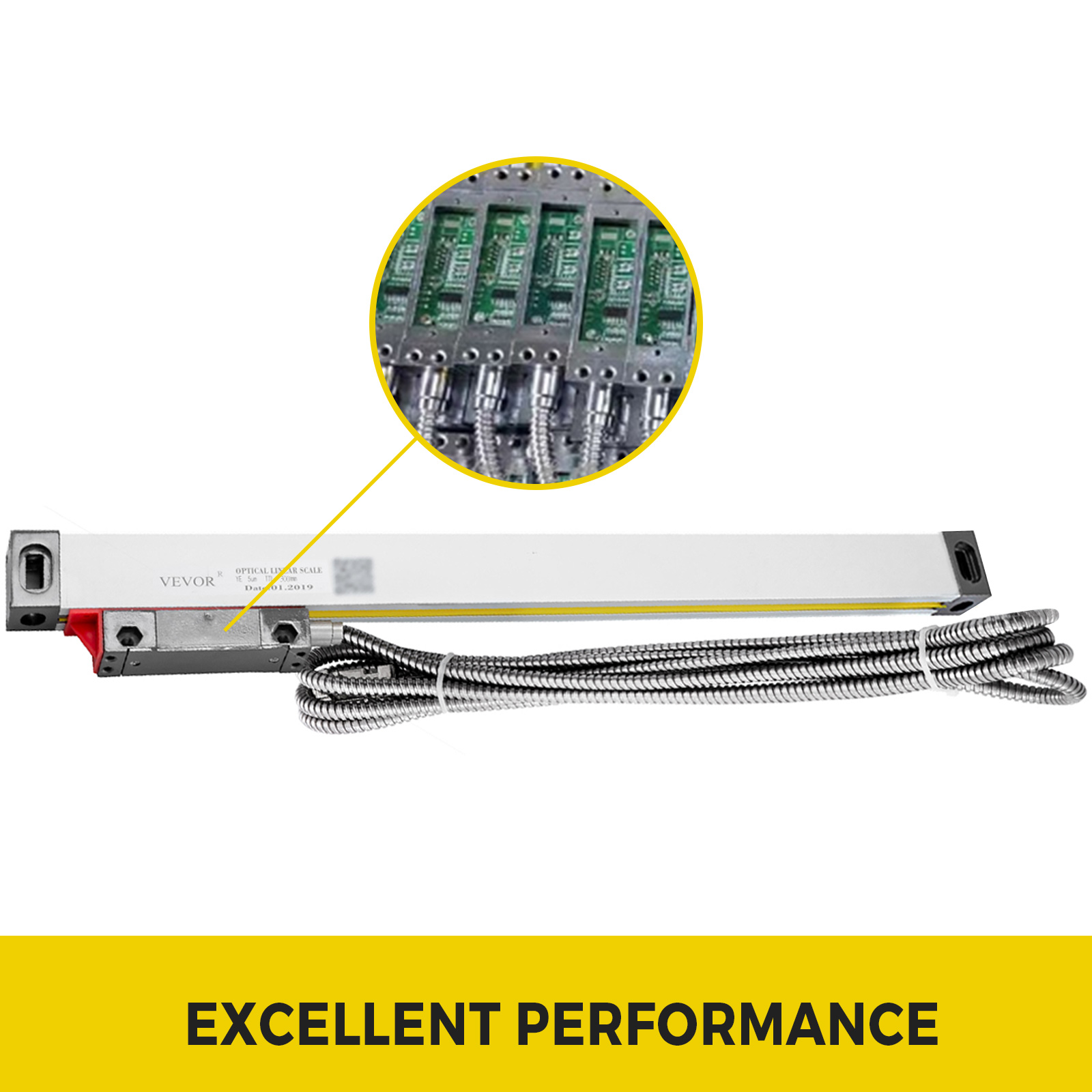

Lineaarisen asteikon suorituskyky

Erinomainen suorituskyky

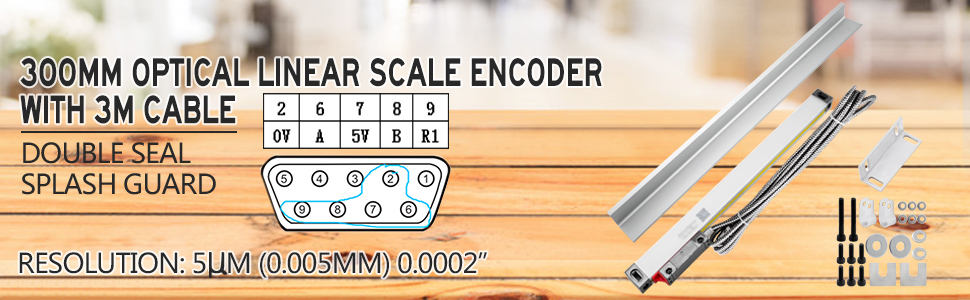

Lineaarinen asteikko käyttää älykästä ohjainsirua. Kulku pituus on 0–300mm, resoluutio 5μm, viivaväli 0.02mm ja vasteen nopeus 60m/min. Liittimenä 9-nastainen liitin (Pin-26789): 2 → 0V, 6 → A, 7 → 5V, 8 → B, 9 → R1.

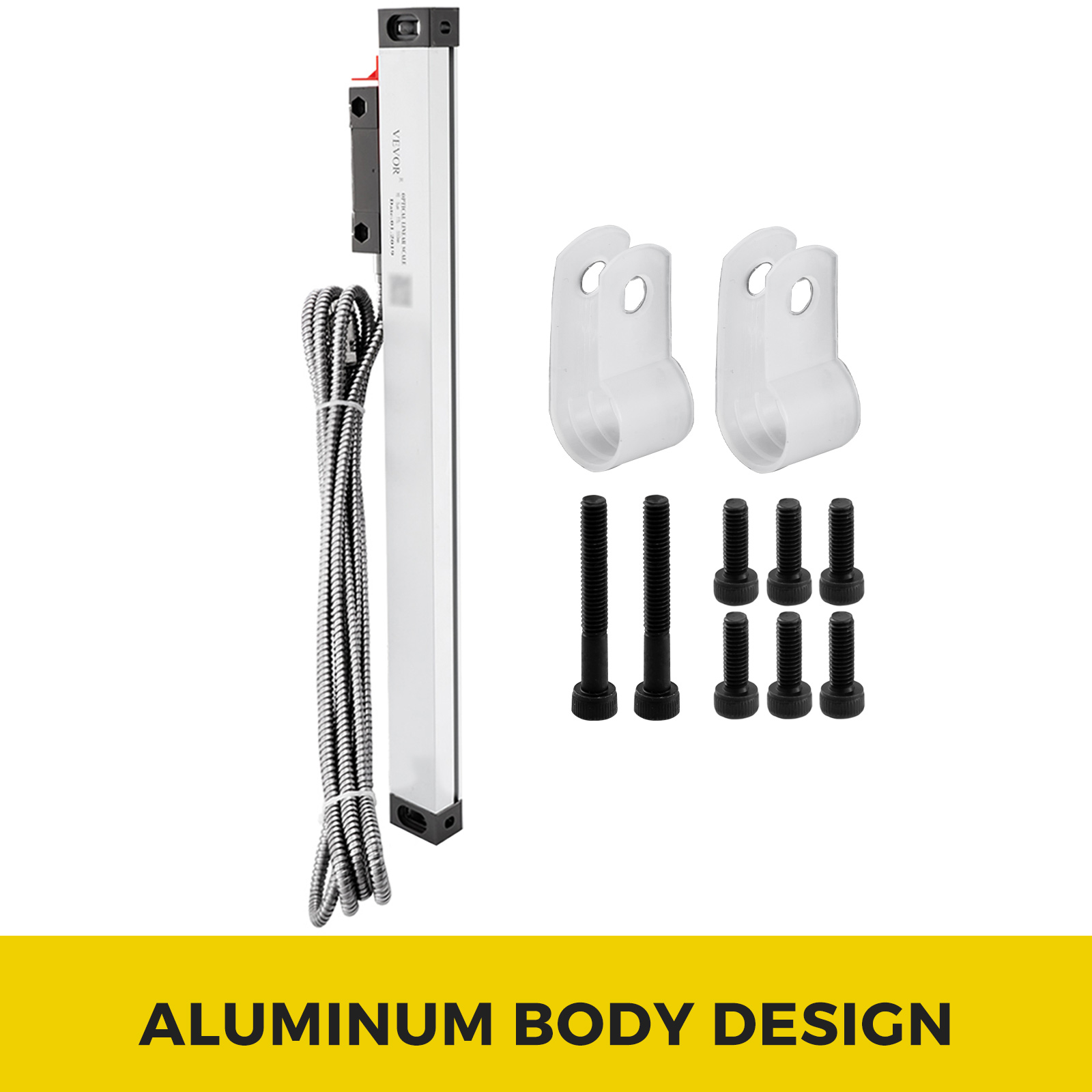

Alumiinirunkoinen lineaarinen asteikko

Alumiinirunkoinen rakenne

Asteikon runko on alumiiniprofiilia ja päätyosa sinkkiseospainevalua, jossa on kromipinnoitus korroosiosuojan parantamiseksi. Rakenne on jämäkkä ja ulkoasu siisti ja huoliteltu.

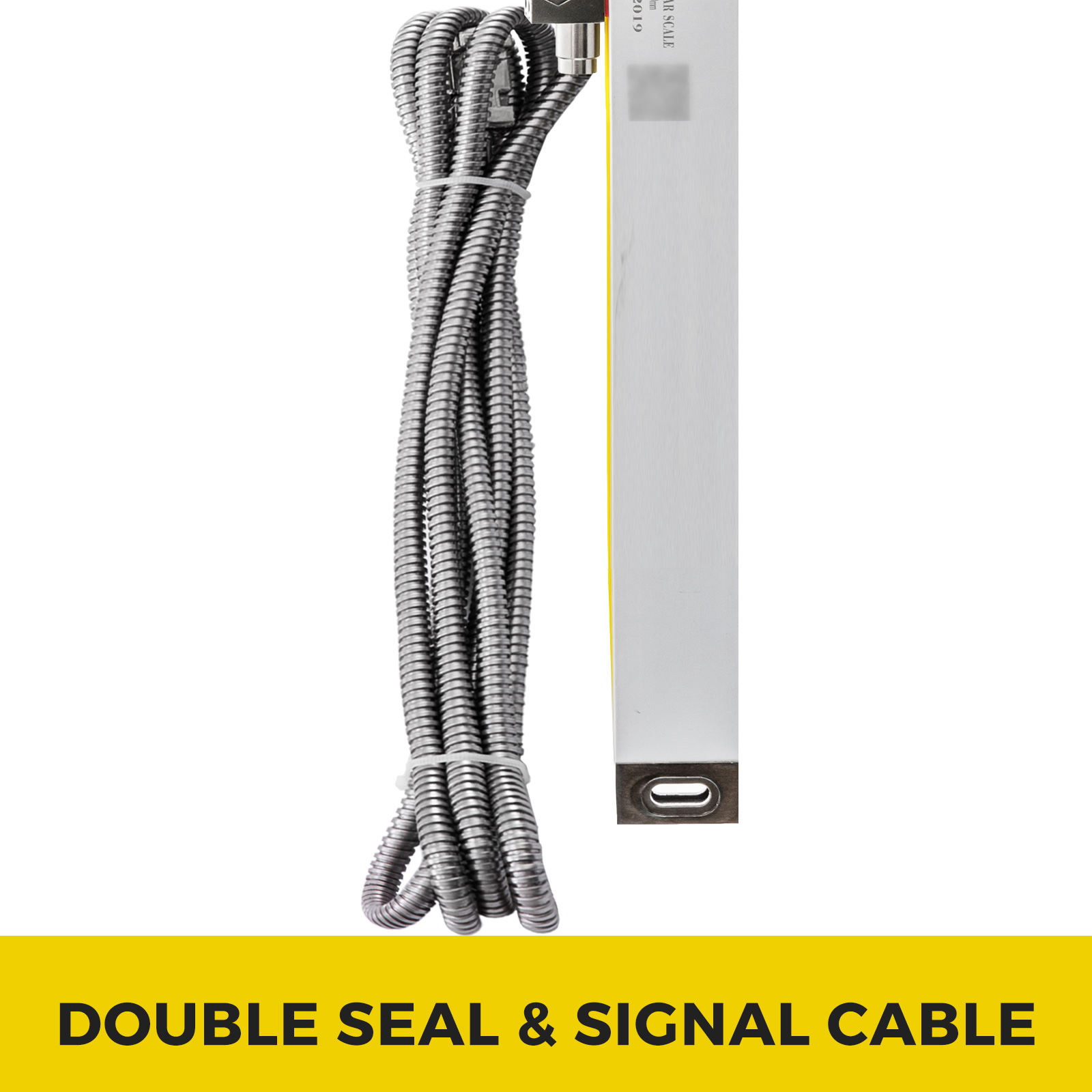

Kaksoistiiviste ja signaalikaapeli

Kaksoistiiviste ja signaalikaapeli

Enkooderin palkissa on kaksikerroksinen huulitiiviste, joka suojaa paremmin pölyltä ja epäpuhtauksilta. Signaalikaapeli on monikerroksisesti suojattua teräslankaa, ja sitä suojaa metallikuori.

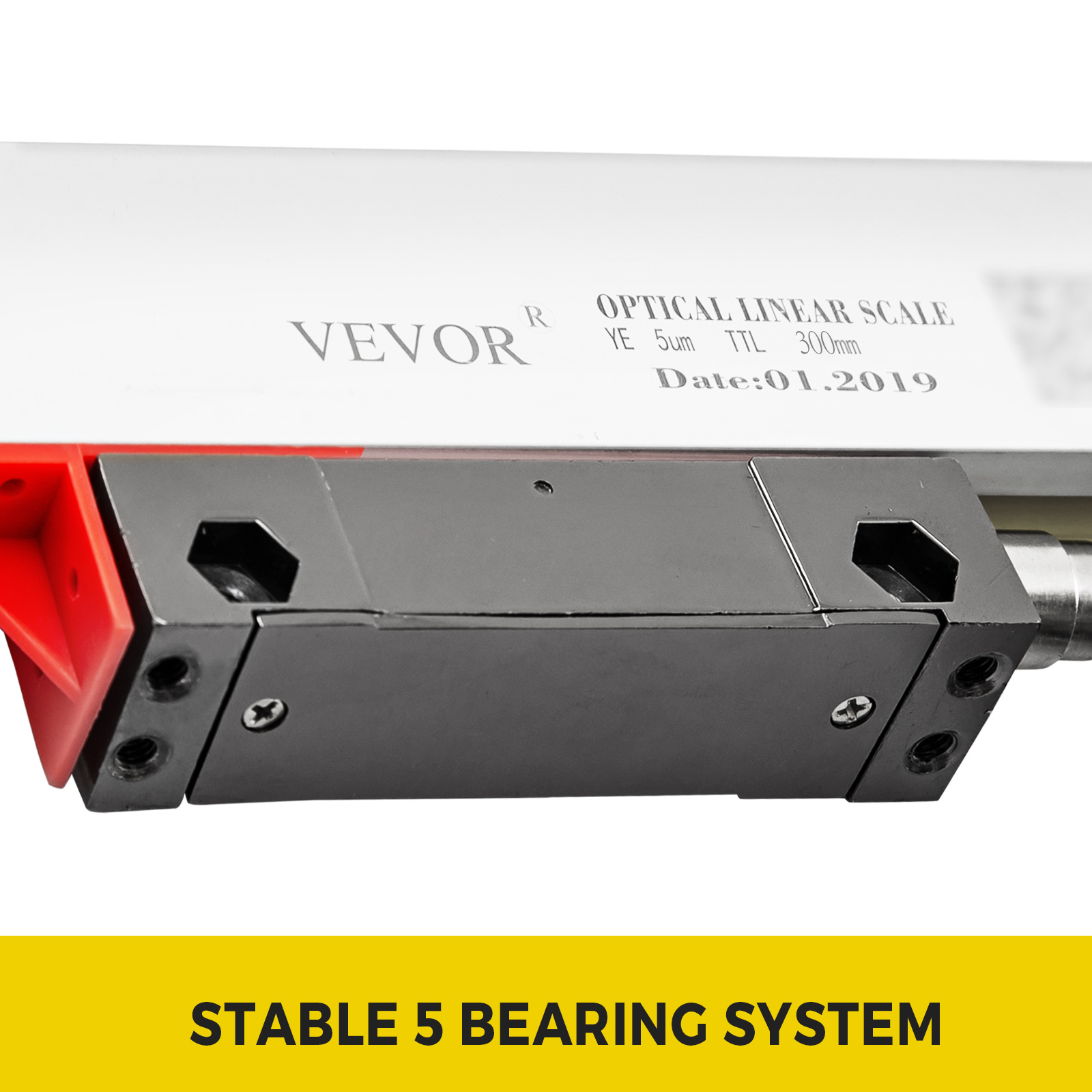

Vakaalla 5-laakerisella järjestelmällä

Vakaampi 5-laakerinen järjestelmä

Liukuosa perustuu luotettavaan ja kestävään 5-laakeriseen rakenteeseen, mikä parantaa toistomittausten vakautta. Pakkaukseen sisältyy myös L-muotoinen kiinnityslevy ja ruuvisarja.


Helppo asennus

Helppo asentaa

Lukuosa tarjoaa useita kiinnityspisteitä läpivientikiinnitystä tai kiinnitysrautoihin ja lisäkiinnikkeisiin liittämistä varten. Jäykkä metalliprofiili ja säädettävät päätypalat helpottavat kohdistusta ja asennusta.

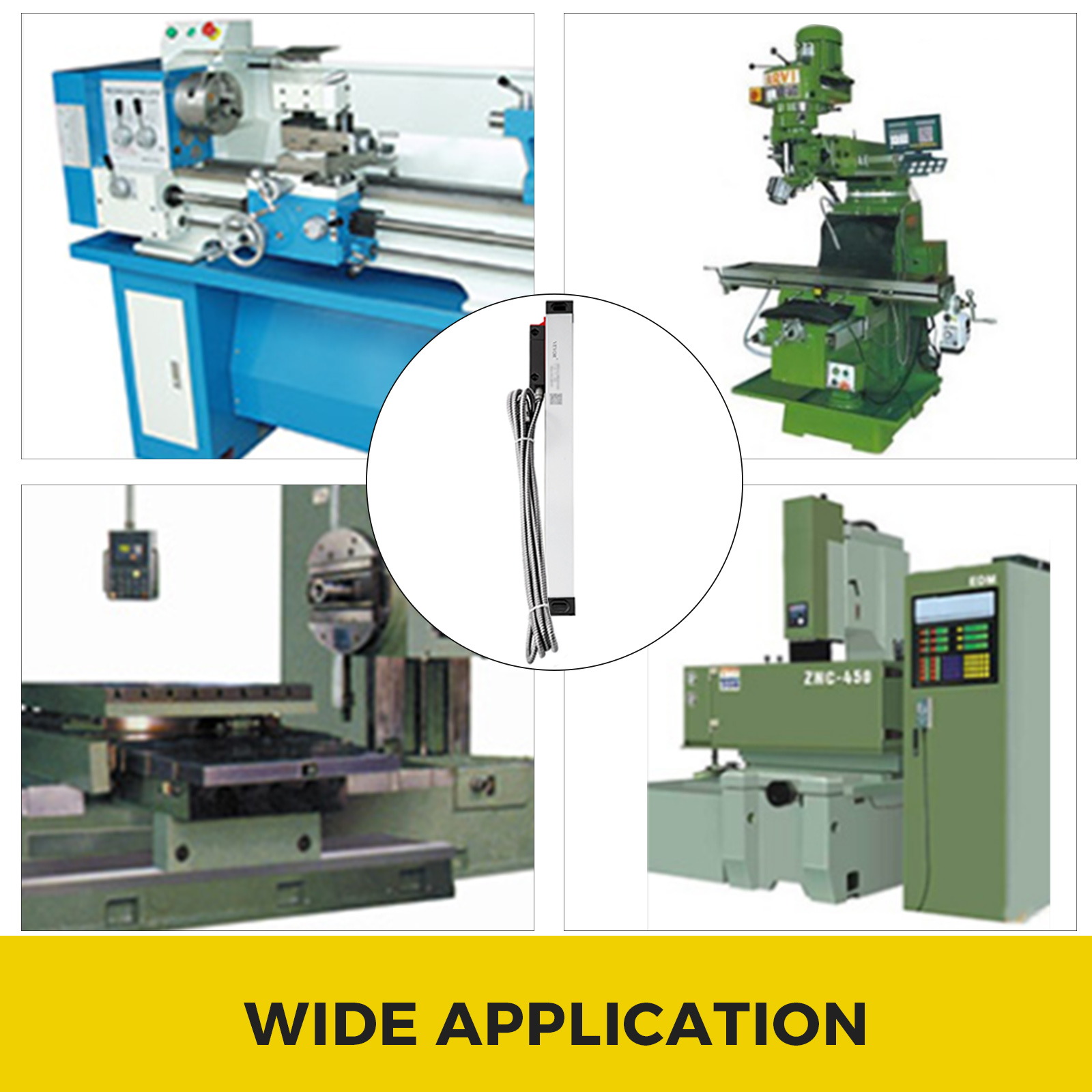

Laaja käyttöalue

Laaja käyttöalue

Sopii mm. jyrsinkoneisiin, porakoneisiin, hiomakoneisiin, sorveihin, profiilimittauslaitteisiin, mikroskooppeihin, video-mittauskoneisiin, liikkeen ohjaukseen, paikanvalvontaan ja koordinaattimittauksiin.

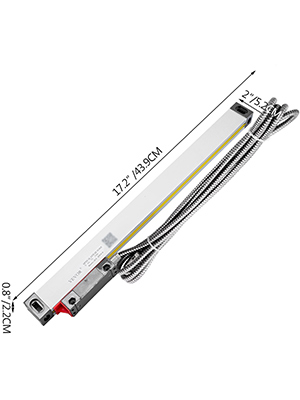

Lineaarisen asteikon tekniset tiedot

Tekniset tiedot:

  • Jännite: 5V DC
  • Virta: 50mA
  • Kulku pituus: 300mm
  • Viivaväli: 0.02mm (50LP/min)
  • Resoluutio: 5μm (0.005mm) 0.0002"
  • Tarkkuus: ±0.005 mm tai 0.0002" (20 °C)
  • Vasteen nopeus: 60m/min tai 40 tuumaa/sekunti
  • Kaapelin pituus: 3m
  • Tiivistys: kaksoistiiviste
  • IP-luokka: 53

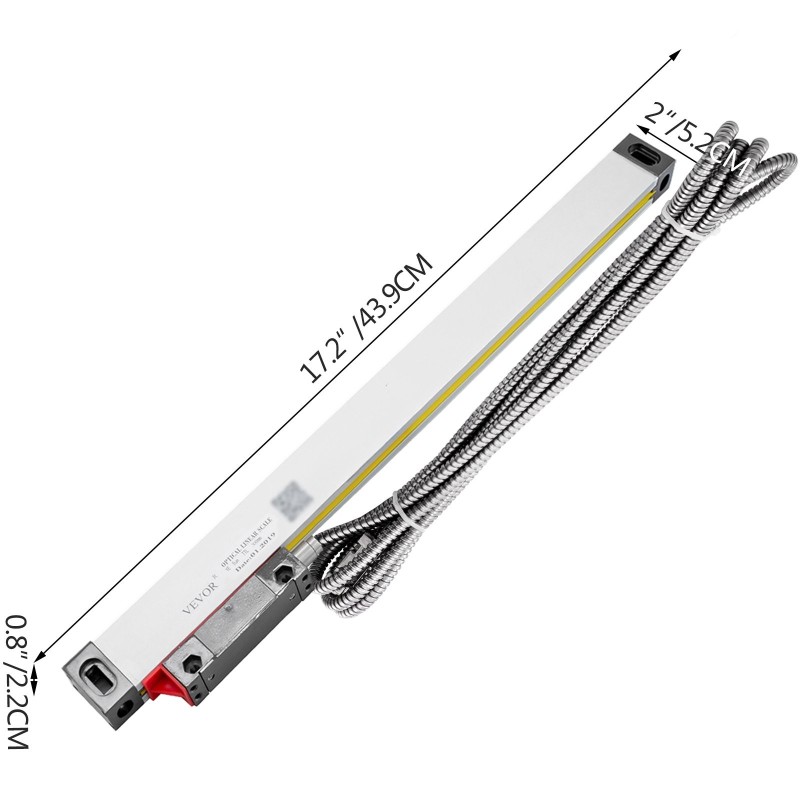

  • Tuotteen mitat (P x L x K): 44 x 2 x 5cm (17.32" x 0.79" x 1.97")

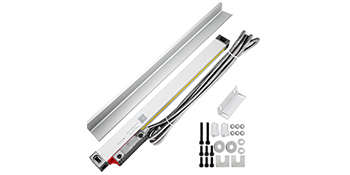

Pakkauksen sisältö

Pakkauksen sisältö:

  • 1 x lineaarinen asteikko -enkooderi

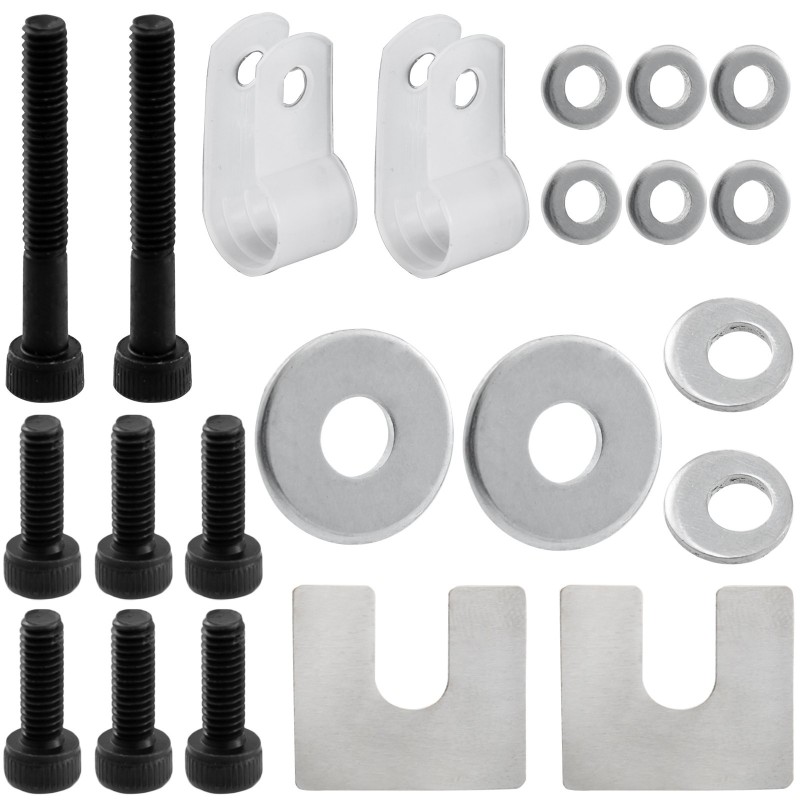

  • 1 x tarvikesarja


Mikä on asteikon liikkumisalue ja tarkkuus?

Asteikon liikkumisalue on 0–300 mm, resoluutio 5 µm (0,005 mm) ja tarkkuus ±0,005 mm tai 0,0002 tuumaa (20 °C).

Miten asteikko on rakennettu ja mikä materiaali on käytössä?

Asteikon runko on valmistettu alumiiniprofiilista, päät on valettu sinkkiseoksesta ja päällystetty kromilla; liukujärjestelmässä on viisi laakereita ja kaksoistiiviste suojaa enkooderia pölyltä.

Kuinka pitkä signaalikaapeli sisältyy ja mikä on sen suojauksen taso?

Pakkaukseen kuuluu 3 m pitkä monikerroksinen teräslankakaapeli, jonka ulkopuolella on metallikuori ja kaksoistiiviste, tarjoten IP‑luokan 53 suojauksen.

Mitä tuotteeseen sisältyy pakkauksessa?

Pakkauksessa on yksi lineaarinen asteikko‑enkooderi ja yksi tarvikesarja (asennustarvikkeet).

Mihin koneisiin tai työstölaitteisiin asteikko soveltuu?

Asteikko on tarkoitettu tarkkaan asemointiin metallin työstössä, kuten sorveissa, sylinterihiomakoneissa, jyrsinkoneissa, tasohiomakoneissa, koordinaattimittauksissa ja muissa vastaavissa työstökoneissa.

GSC300MMDC0000001V0

Lisätiedot

Rahtipaino (kg)
1.61
Pakkauksen leveys (cm)
10
Pakkauksen syvyys (cm)
50
Pakkauksen korkeus (cm)
10
Iskumatka
300 mm
