Lineaarinen lasiviivain 150 mm, tarkkuus 0,005 mm, alumiinirunko sorveille, jyrsinkoneille ja porakoneille

109,90 €
150 mm lineaariviivain 5 μm resoluutiolla ja 0,0002 tuumaa tarkkuudella. Alumiinirunko, kaksinkertainen tiiviste, 3 m kaapeli, kestävä 5-laakerinen kelkka. Sopii sorveille, jyrsinkoneille ja koordinaattimittauksiin, helppo asentaa.
Loppunut varastosta
Ilmoita minulle, kun varastossa


Ilmainen toimitus



14 päivän palautusoikeus



Kotimainen yritys



Voit maksaa osamaksulla



Kuvaus:


150mm lineaarinen lasiviivain tarkkaan etäisyysmittaukseen sorveissa, jyrsimissä, porakoneissa ja hiomakoneissa. Alumiinirunko, lasiviivain ja tarkka lukupää tarjoavat resoluution 5μm ja toistettavan mittauksen esimerkiksi metallintyöstökoneisiin ja mittauslaitteisiin.

Tärkeimmät ominaisuudet:


  • Kuljetuspituus 0–150mm, resoluutio 5μm ja tarkkuus 0.0002"
  • Kestävä alumiiniprofiilista tehty runko ja sinkkiseoksesta valettu pää
  • Kaksinkertainen tiiviste ja monikerroksisesti suojattu signaalikaapeli
  • Vakaa 5-laakerinen kelkkarakenne toistomittauksiin
  • Useita kiinnityspisteitä helppoon asennukseen eri koneisiin




Lineaarinen viivain 150mm, 3m kaapelilla


150mm lineaariviivain, jonka tarkkuus on 0.0002" ja resoluutio 5μm. Soveltuu metallintyöstöön, kuten sorveille, sylinterihiomille, jyrsinkoneille, tasohiomille, koordinaattimittauksiin ja muihin koneisiin, joissa tarvitaan tarkkaa asemointia.

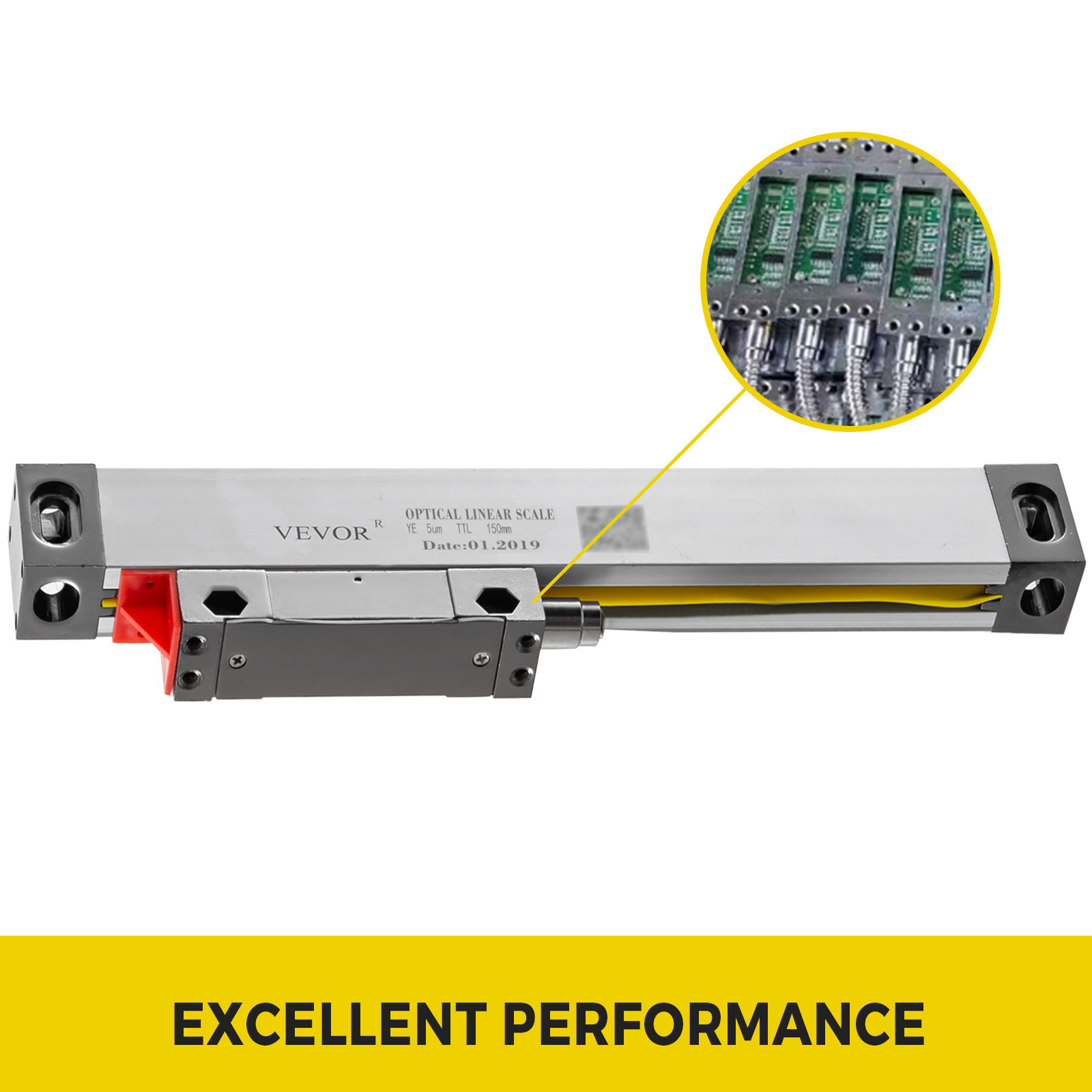

Erittäin hyvä suorituskyky


Viivain käyttää älykästä sirua, kuljetuspituus 0–150mm, resoluutio 5μm, hilan jako 0.02mm ja vasteen nopeus 60m/min. Liitin: 9-napainen liitin (Pin-26789): 2 – 0V, 6 – A, 7 – 5V, 8 – B, 9 – R1.

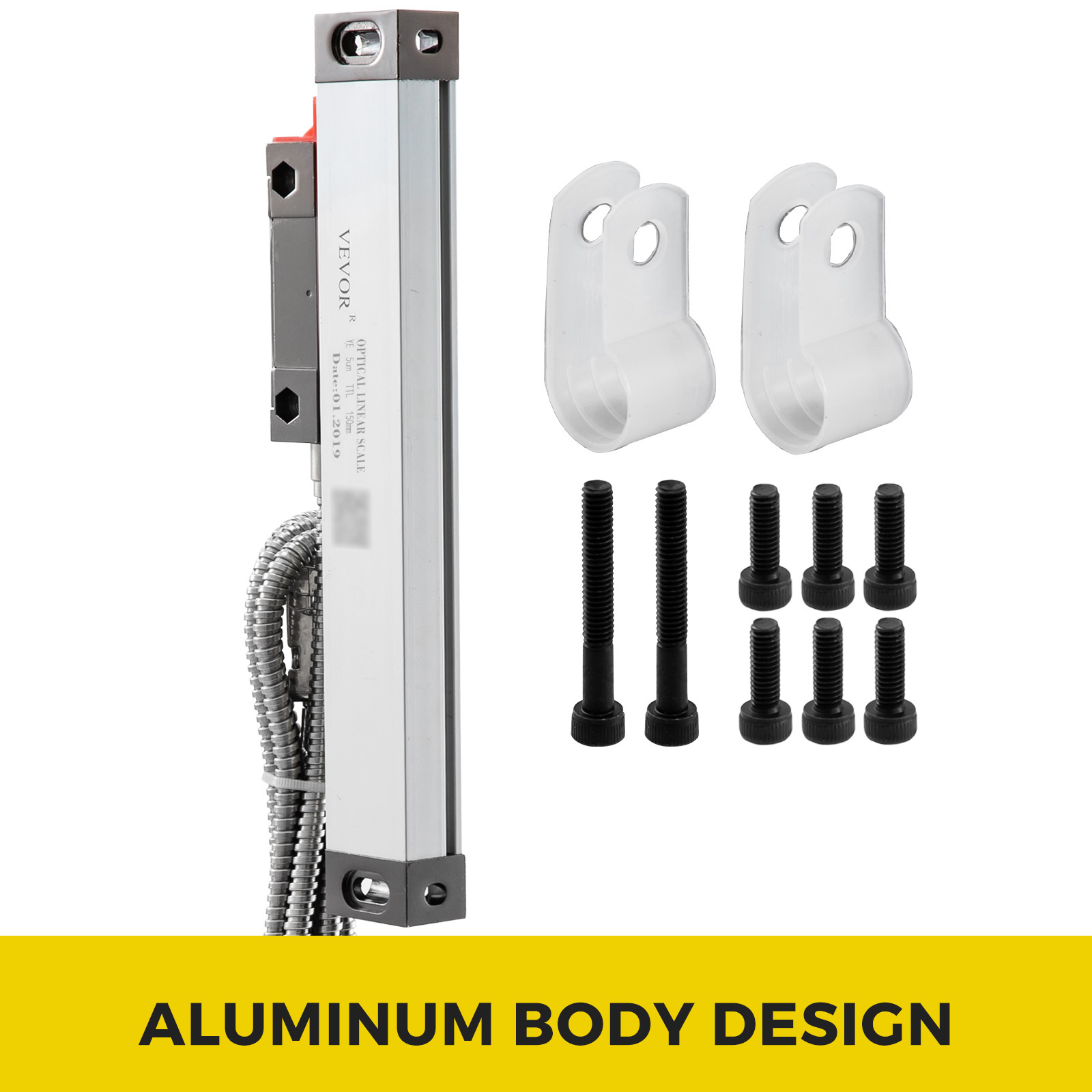

Alumiinirunkoinen rakenne


Viivaimen runko on alumiiniprofiilia, ja lukupää on sinkkiseoksesta painevalettu kromipinnoitteella korroosionkestävyyden parantamiseksi. Rakenne on jäykkä ja ulkonäkö siisti ja asennukseen sopiva.

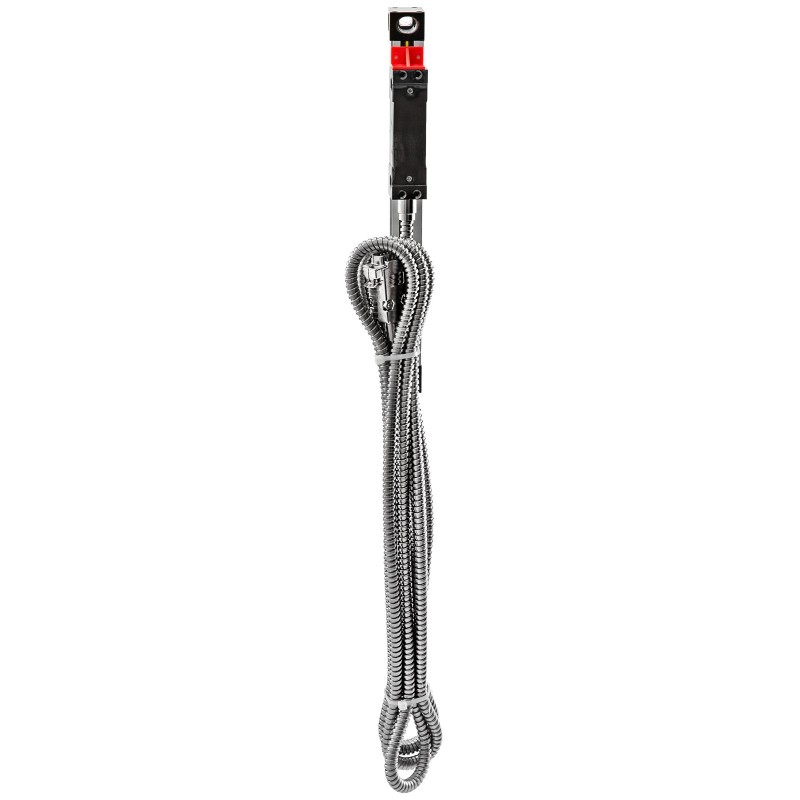

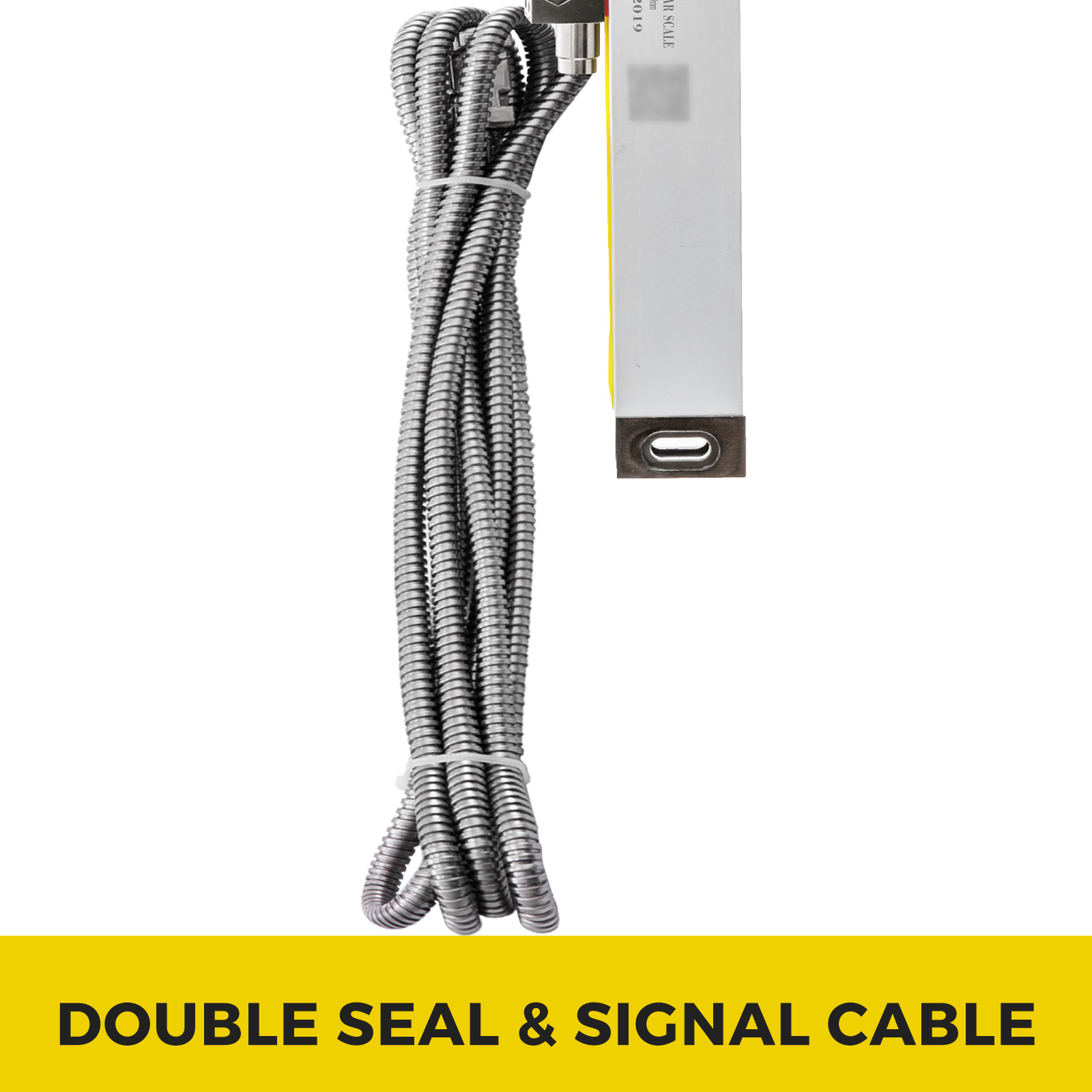

Kaksinkertainen tiiviste ja signaalikaapeli


Koodauspalkissa on kaksikerroksinen huulitiiviste, joka suojaa paremmin pölyltä ja epäpuhtauksilta. Signaalikaapeli on monikerroksisesti suojattu teräslangalla ja metallisella kuorella häiriöiden vähentämiseksi.

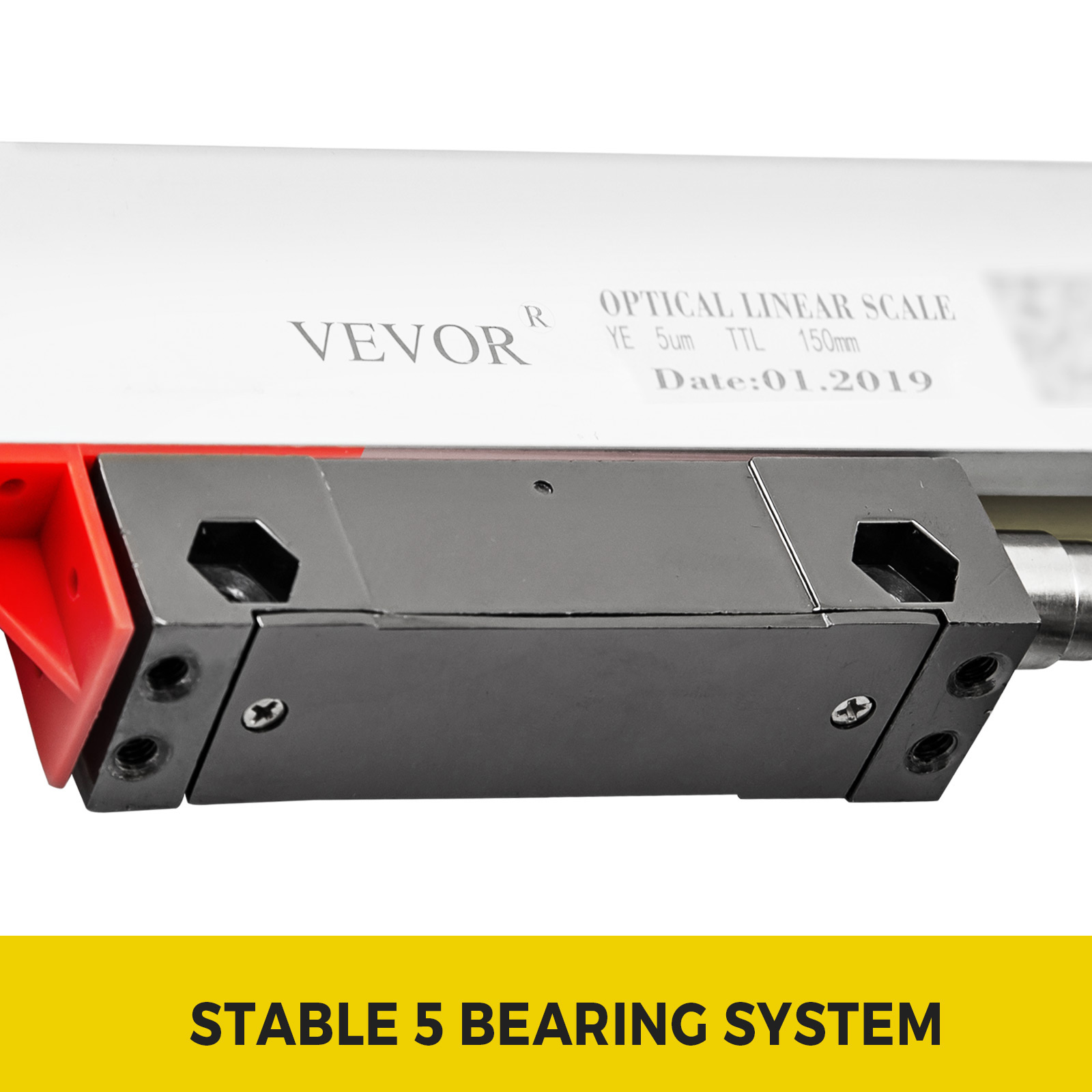

Vakaa 5-laakerinen järjestelmä

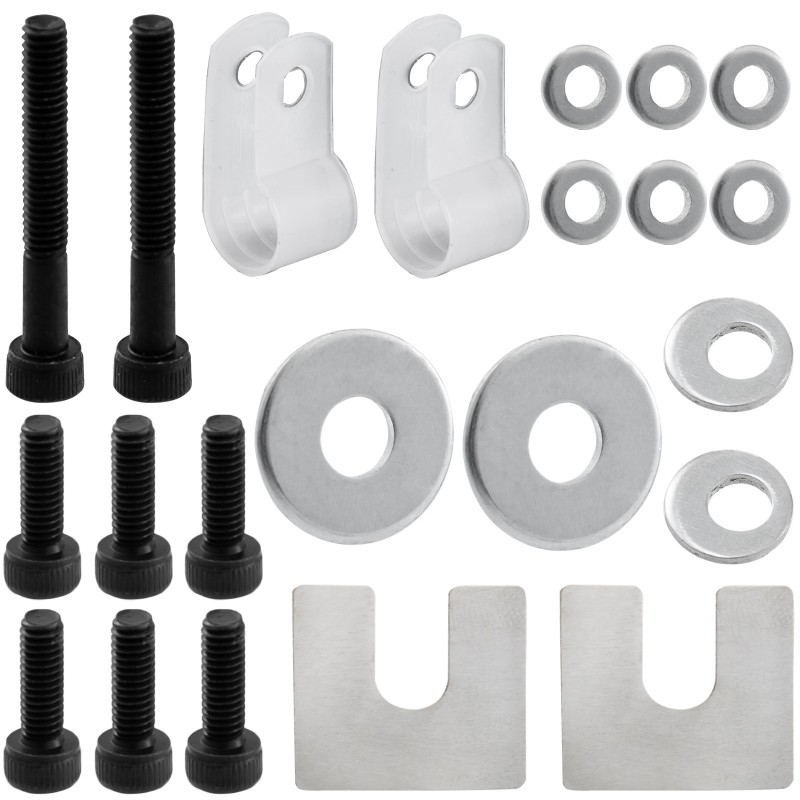

Kelkkassa käytetään luotettavaa ja kestävää 5-laakerista rakennetta, joka parantaa toistuvan asemoinnin vakautta. Pakkaukseen sisältyy myös L-muotoinen kiinnityslevy ja ruuvisarja.



Helppo asentaa


Lukupäässä on useita kiinnityspisteitä läpivientikiinnitystä tai erillisiä kiinnikkeitä varten. Jäykkä metalliprofiili ja säädettävät päätypalat helpottavat viivaimen kohdistusta ja kiinnitystä eri koneisiin.

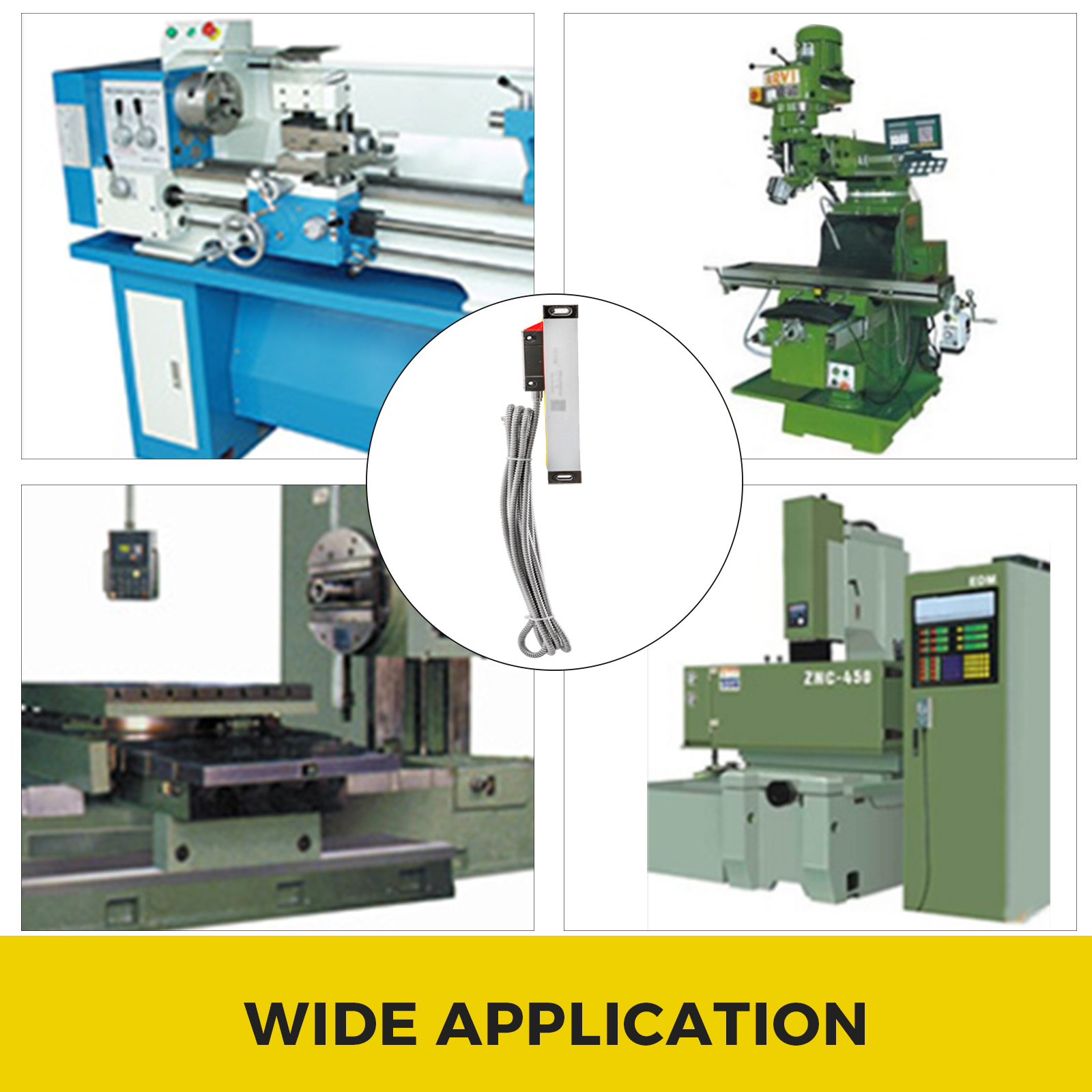

Laaja käyttökohde


Sopii esimerkiksi jyrsinkoneisiin, porakoneisiin, hiomakoneisiin, sorveihin, profiiliprojektoreihin, mikroskooppeihin, videomittauskoneisiin, liikkeen ohjaukseen, asennon seurantaan ja koordinaattimittauksiin.



Tekniset tiedot:


  • Jännite: 5V DC
  • Virta: 50mA
  • Kuljetuspituus: 150mm
  • Hilan jako: 0.02mm (50LP/min)
  • Resoluutio: 5μm (0.005mm)
  • Tarkkuus: ±0.005mm (lämpötilassa 20 °C)
  • Vasteen nopeus: 60m/min
  • Kaapelin pituus: 3m
  • Tiivistys: kaksinkertainen tiiviste
  • IP-luokka: 53

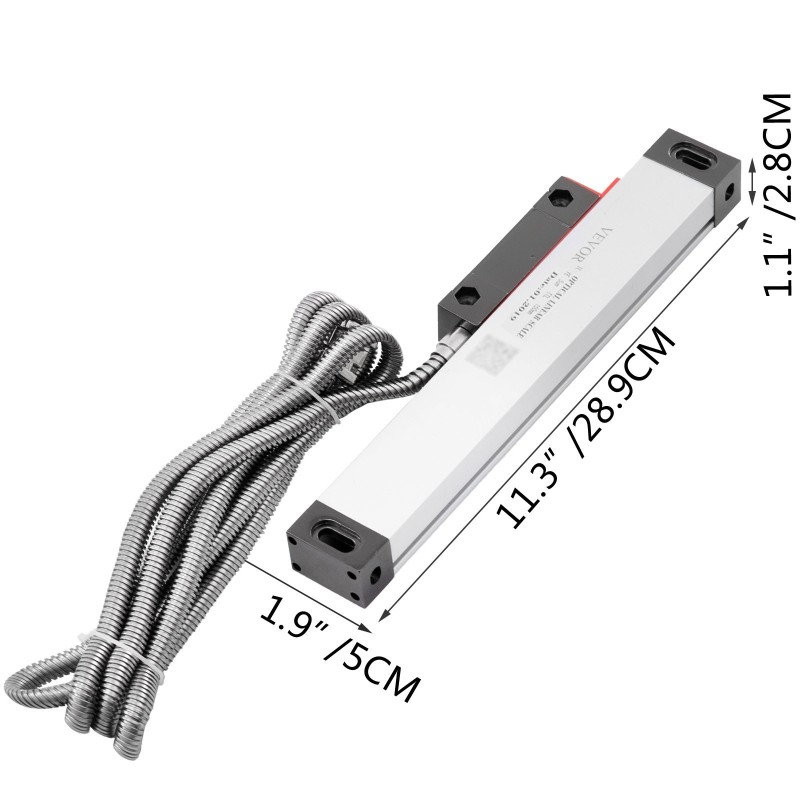

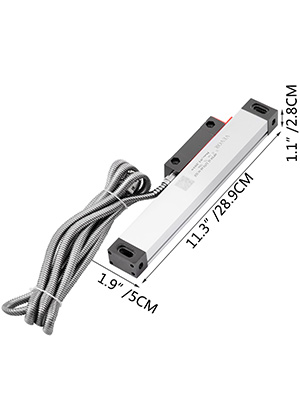

  • Tuotteen mitat (P x L x K): 29 x 2 x 5cm

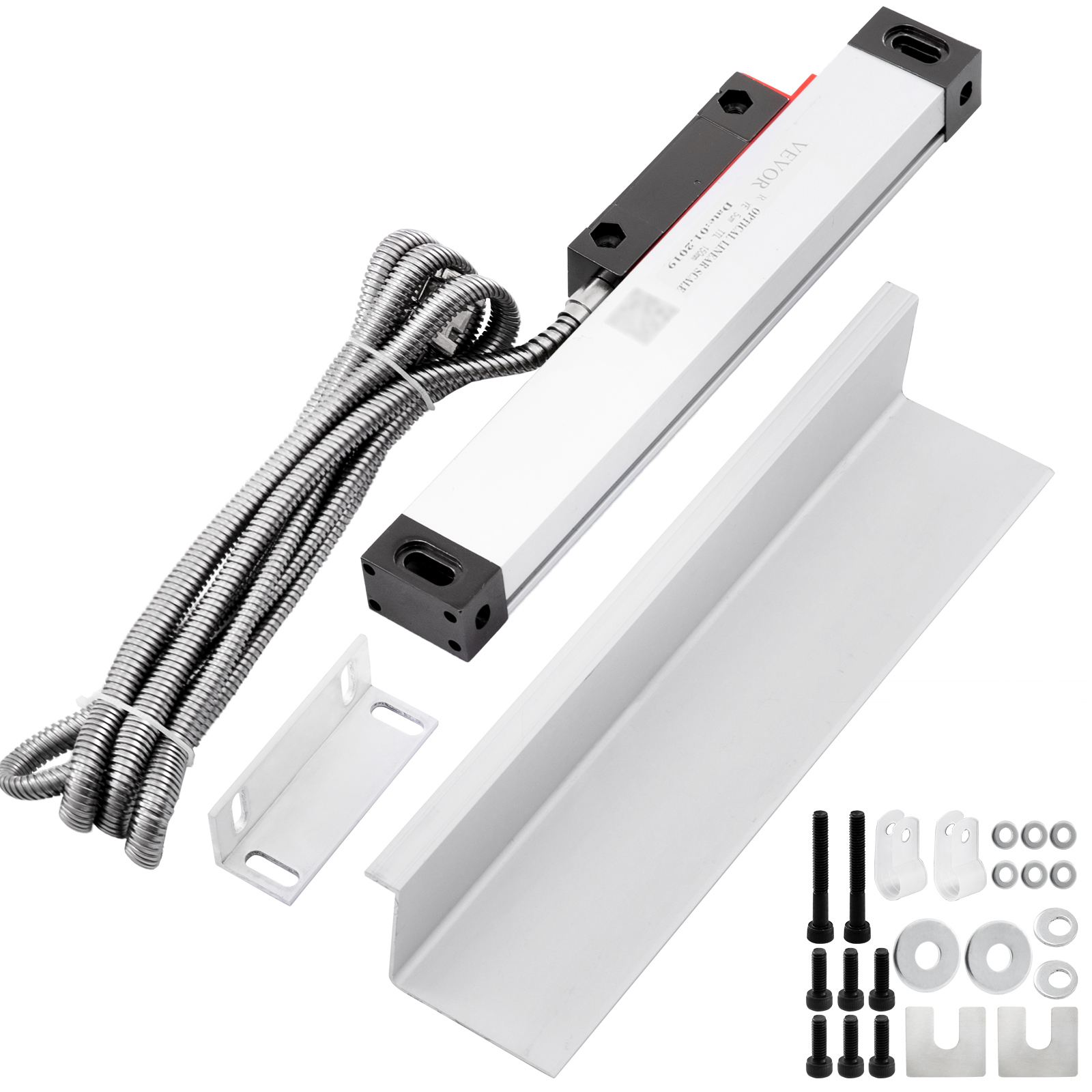

Pakkauksen sisältö:


  • 1 x lineaariviivain, lukupäällä (Linear Scale Encoder)
  • 1 x tarvikepakkaus


Mikä on viivaimen kuljetuspituus ja tarkkuus?

Kuljetuspituus on 0–150 mm, tarkkuus ±0.005 mm ja resoluutio 5 µm.

Mistä materiaaleista viivaimen runko ja lukupää on valmistettu?

Runko on alumiiniprofiilista, ja lukupää on sinkkiseoksesta painevalettu kromipinnoitteella.

Kuinka pitkä signaalikaapeli on ja millainen liitin on?

Kaapeli on 3 m pitkä, liitin on 9‑napainen (Pin‑26789) pinnoilla 2‑0 V, 6‑A, 7‑5 V, 8‑B, 9‑R1.

Mitä tuotteeseen sisältyy pakkauksessa?

Pakkauksessa on yksi lineaariviivain lukupäällä ja yksi tarvikepakkaus.

Mihin koneisiin tai sovelluksiin viivain on suunniteltu?

Sopii metallintyöstöön, kuten sorveihin, jyrsinkoneisiin, porakoneisiin, hiomakoneisiin sekä koordinaattimittauksiin, profiiliprojektoreihin ja videomittauslaitteisiin.

Lisätiedot

Rahtipaino (kg)
1.2
Pakkauksen leveys (cm)
7.5
Pakkauksen syvyys (cm)
50.5
Pakkauksen korkeus (cm)
9
Iskumatka
150 mm
